高压外螺纹连接法兰三维结构设计

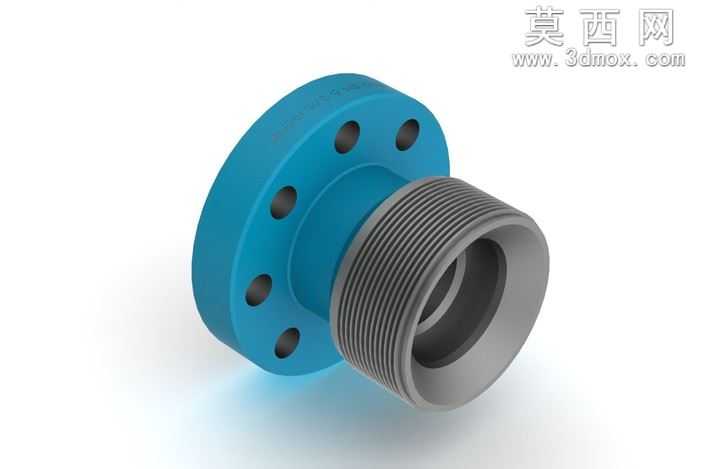

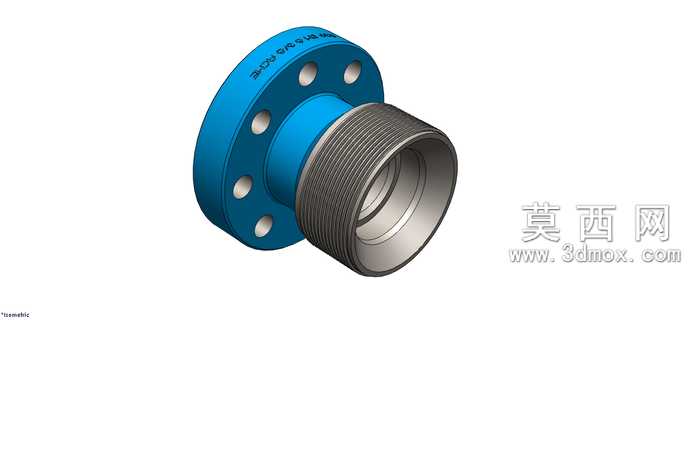

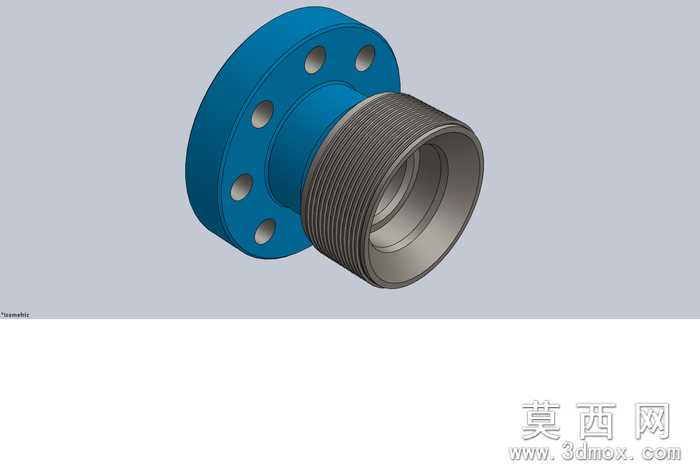

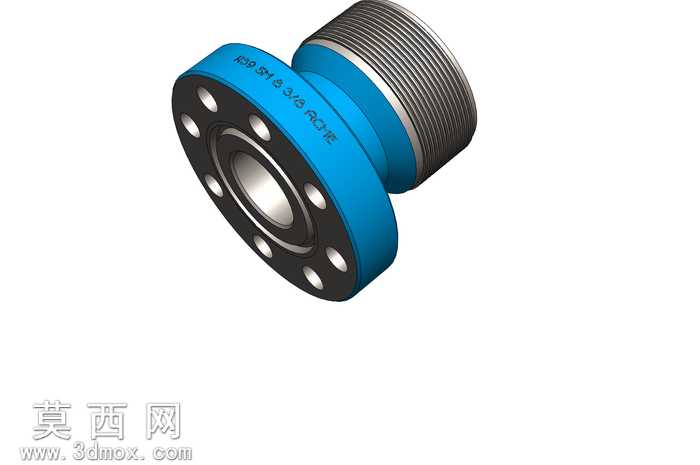

本作品为高压工况适配的外螺纹连接法兰三维模型，建模过程严格遵循API相关标准规范，围绕5000psi工作压力的使用需求完成全参数化结构设计。建模阶段首先以法兰密封端面为基准平面，绘制带均匀分布螺栓孔的法兰盘截面草图，通过拉伸特征生成法兰盘基体，六个螺栓孔采用圆周阵列方式完成排布，保证孔位同轴度与位置度公差符合高压连接件的装配要求；随后在法兰盘一侧延伸出带外螺纹的连接段，螺纹特征采用螺旋线扫描切除方式生成，精准还原标准管螺纹的牙型角、螺距与牙深参数，确保螺纹段与对应管路部件的旋合匹配度。模型渲染阶段采用差异化材质区分结构部件：法兰盘主体赋予蓝色哑光工程材质，模拟高压法兰常用的防腐涂层表面质感，螺纹连接段赋予银灰色金属材质，还原金属机加工表面的细腻磨砂质感，通过环境光遮蔽与漫反射参数调整，清晰呈现法兰盘端面、螺栓孔内壁、螺纹牙型的结构细节，避免材质反光过度遮挡结构特征。结构设计上重点强化高压工况下的受力合理性：法兰盘与螺纹段的衔接位置设置平滑过渡圆角，消除应力集中风险，法兰盘厚度、螺栓孔孔径、螺纹段长度均经过参数校核，确保在5000psi工作压力下，法兰整体结构强度满足密封连接要求，可实现多管路与驱动器之间的流体介质稳定导通，杜绝高压工况下的连接渗漏、结构变形问题。模型整体结构完整，各特征参数可编辑调整，能够直接用于虚拟装配验证、管路系统仿真分析，也可作为同类型高压法兰设计的参考模板，帮助设计人员快速完成同系列不同规格法兰的参数化改型，缩短非标连接件的设计开发周期。
