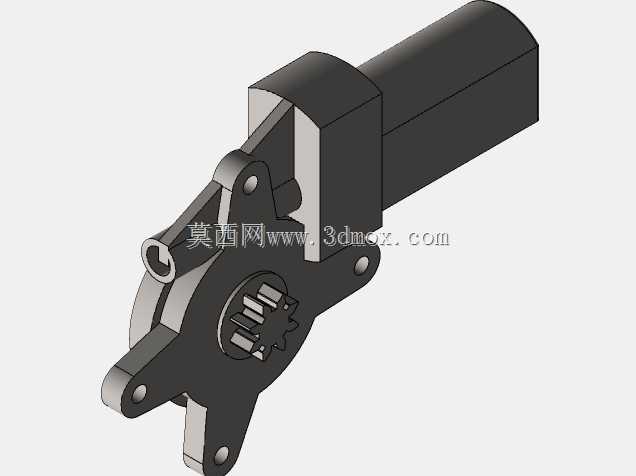

24V车载电动玻璃升降驱动执行机构

　　车载电动玻璃升降系统的核心执行端，直接决定车窗升降动作的平顺性与负载耐受能力，这款24V规格的驱动机构，主要适配商用车、工程作业车辆的侧窗升降场景，相比民用乘用车12V供电体系，24V的驱动设计更适配重型车辆的车载供电标准，在大电压低电流的供电逻辑下，长距离线束传输的压降损耗更小，能适配车身更长、线束布线距离更远的货运车辆、工程作业机械驾驶室的车窗驱动需求。从结构设计逻辑来看，这款执行机构将直流驱动单元、齿轮减速组、输出驱动齿盘做了一体化集成，没有采用分体式的电机与减速箱分离设计，整体安装轮廓紧凑，能直接嵌入车门内腔的预留安装位，不需要额外设计转接固定支架。输出端的齿盘采用渐开线齿形设计，和车窗升降臂的扇形齿段直接啮合，

　　传动过程中齿侧间隙控制在合理区间，既不会因为间隙过大导致车窗升降到位后出现旷量异响，也不会因为间隙过小导致低温环境下零件收缩出现卡滞。减速级采用多级直齿传动布局，没有选用行星齿轮结构，主要是考虑到车窗升降的负载特性是恒定低速大扭矩，直齿传动的加工装配难度更低，后期维护更换的成本也更可控，同时直齿传动的传动效率足够满足车窗升降的速度要求，不会出现升降动作迟滞的问题。安装边界方面，机构本体的固定点采用三个呈三角形分布的安装耳，每个安装耳都预留了穿装螺栓的光孔，安装时直接和车门内板的冲压凸焊螺母对位即可，三个固定点的连线形成稳定的支撑三角形，能抵消齿轮啮合过程中产生的径向反作用力，避免长期运行后固定点出现松动移位。

　　驱动单元的输出轴和减速箱输入轴之间做了同轴度定位设计，装配时不需要反复调整对中，直接卡入定位槽即可完成装配，能有效降低产线装配的工时消耗。从实际使用场景来看，这款驱动机构的输出扭矩经过匹配调校，既能带动双层夹胶玻璃的升降负载，也能在玻璃导槽存在一定阻力的情况下保证动作顺畅，不会出现因为导槽积尘阻力增大导致的电机堵转烧蚀问题。机构的外壳采用冲压钣金拼接结构，拼接处做了折边咬合设计，能阻挡车门内腔的水汽、灰尘进入减速箱内部，避免齿轮组出现锈蚀卡滞，同时钣金外壳的抗冲击能力更强，在车门遭受侧面碰撞时，不容易出现壳体碎裂导致的升降功能失效。输出齿盘的中心位置做了镂空减重设计，在保证齿根强度满足扭矩传递要求的前提下，尽可能降低整体自重，

　　减少车门总成的重量贡献，符合车辆轻量化的设计方向。驱动单元的尾部预留了线束接插件的安装位，接插件端口做了防呆设计，装配时不会出现插反的问题，接插件和壳体之间加装了橡胶密封圈，能避免洗车或者雨天时水汽顺着线束进入电机内部造成短路。在设计校核阶段，这款机构的齿轮强度按照10000次升降循环的寿命标准做了校核，齿面的接触应力、齿根的弯曲应力都留足了安全余量，即使在低温环境下橡胶导槽阻力增大30%的极端工况下，齿轮也不会出现断齿、过度磨损的问题。机构的整体外形做了切角处理，避让车门内腔的玻璃升降导轨、门锁拉杆等周边部件，安装时不会出现干涉问题，不需要对车门原有结构做额外的切削修改，能直接替换同规格的老式手摇升降机构，方便后期车辆配置升级时的部件替换。
