长轴类工件支撑检测工装结构

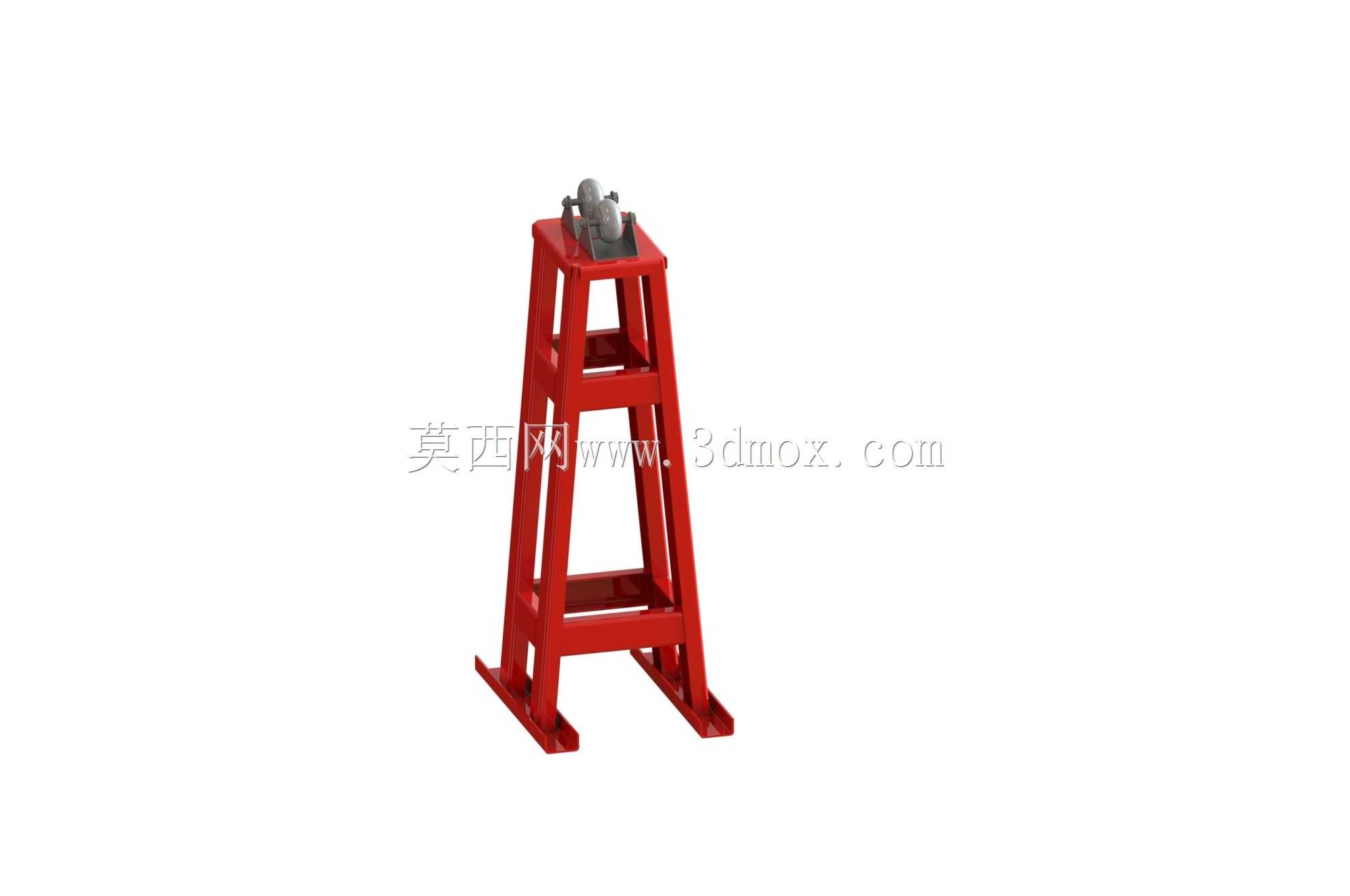

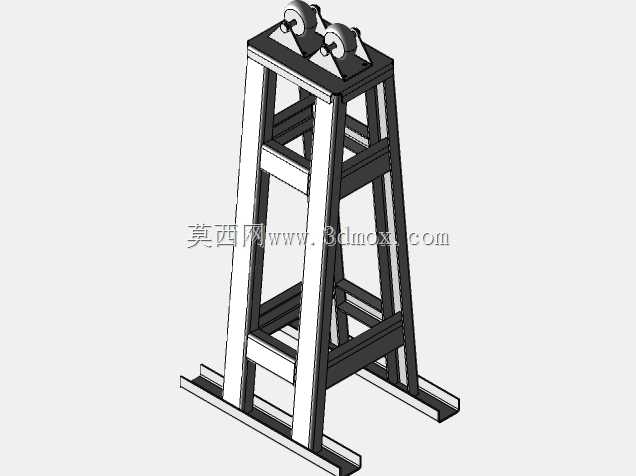

　　在轴类零部件加工、检测及装配的现场场景中，这类双支架支撑结构的应用覆盖了从机加工序间周转、形位公差检测到部件预装调校的多个环节，尤其适配大长径比的轴类工件，解决细长轴悬空放置产生的挠曲变形问题。从结构设计逻辑来看，两个独立的A型支架采用了下宽上窄的桁架式结构，底部的外伸支脚直接增大了支撑接触面积，无需额外打地脚螺栓即可在平整的车间地坪、检测平台上获得足够的抗倾覆稳定性，支架主体的镂空结构在保证结构刚度的前提下尽可能降低了自重，方便现场作业人员根据工件长度灵活调整两个支架的间距，适配不同长度规格的轴类工件装夹需求。支架顶部的支撑座采用了与轴径匹配的圆弧定位面，接触位置做了圆角过渡处理，避免硬接触刮伤轴类工件的加工表面，

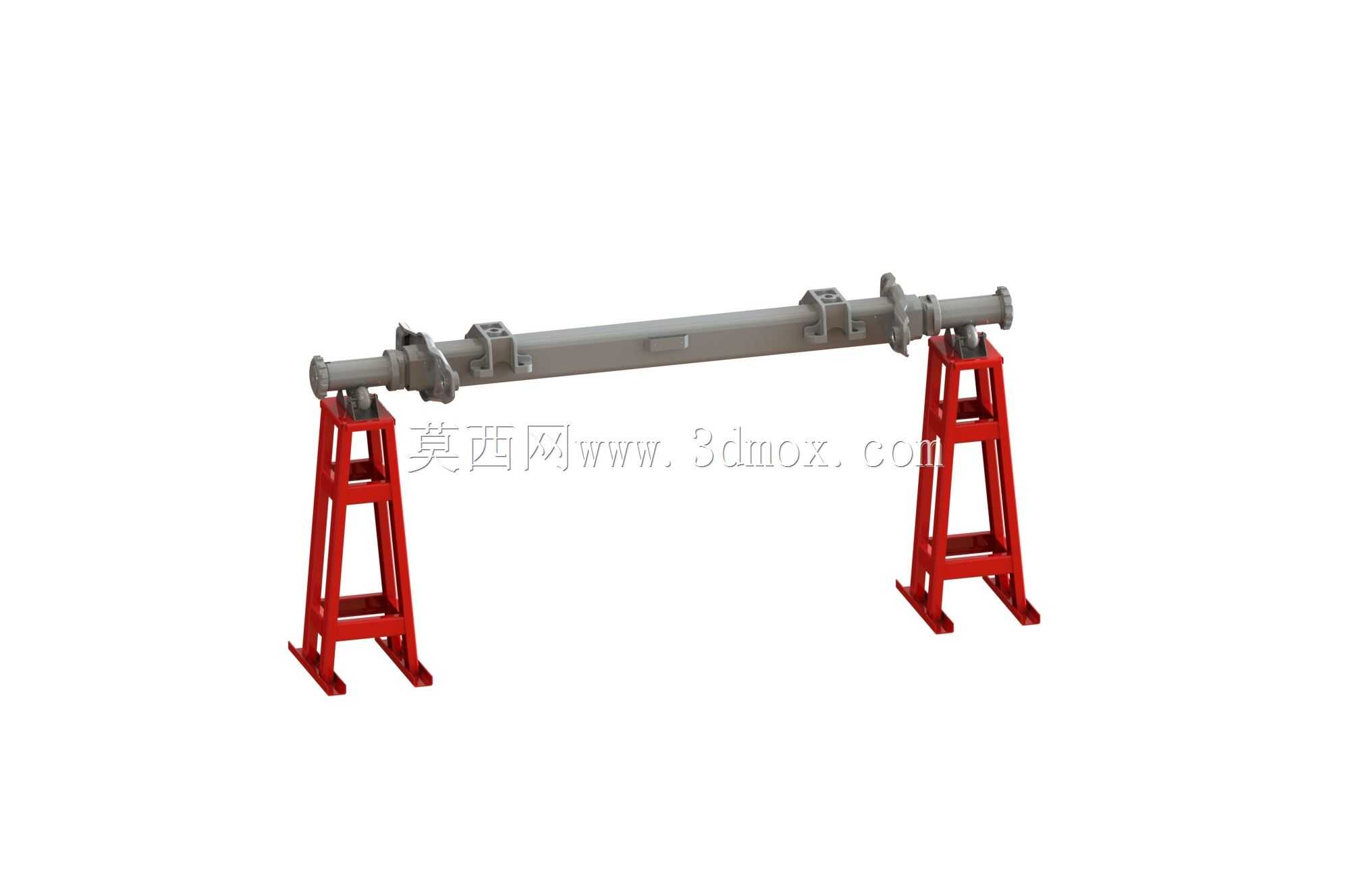

　　部分工况下还可以在支撑面镶嵌尼龙或者铜质衬垫，进一步降低装夹过程中对工件表面精度的损伤。中间的长轴类工件本身带有多组法兰连接盘、定位凸台以及安装卡扣结构，这类结构常见于传动长轴、检测探杆类部件，轴身的凸台结构一方面用于轴上配套零件的轴向定位，另一方面也可以作为支撑定位的基准面，在放置到支架上时可以快速对齐轴向位置，减少装夹找正的时间。从安装边界来看，单组支架的横向支脚跨度控制在常规检测平台的可用宽度范围内，两个支架的最小间距可以缩短至半米以内，支撑短轴类工件时不会出现支架干涉，最大间距可根据轴长拉伸至三米以上，满足大长径比轴件的支撑需求，支架整体高度适配操作人员站立作业的舒适区间，不需要额外垫高或者俯身操作，在检测作业时，千分表、

　　粗糙度仪等检测工具可以直接在支架旁完成测量，不需要二次吊装转运工件。这类支撑结构在设计时充分考虑了现场作业的通用性，支架的支撑部位预留了快换接口，可以根据不同轴径更换对应的支撑镶块，不需要整体更换支架本体，降低了现场工装的配置成本。轴身的多组连接结构在建模时还原了实际加工的倒角、退刀槽以及安装孔位，在做装配干涉检查时，可以直接配套对应的连接法兰、轴承座等部件进行虚拟装配，提前验证轴上零件的安装空间是否充足，避免实际装配时出现零件干涉、安装空间不足的问题。在实际生产场景中，这类工装不仅可以用于静态的工件存放、检测，还可以配合驱动滚轮组件改造为轴类焊接、喷涂的旋转工装，只需要在支架顶部加装滚轮组，即可带动长轴匀速转动，满足环缝焊接、

　　表面喷涂的工艺需求，结构的拓展性较强。从结构刚度匹配角度，支架的型材截面尺寸经过受力校核，在支撑额定重量的轴类工件时，支架顶部的变形量控制在微米级，不会因为支架自身的变形影响轴类工件的检测精度，尤其是在做轴类径向圆跳动、同轴度检测时，支撑结构的自身刚度直接影响检测数据的准确性，设计时通过斜向加强筋的布局，将顶部支撑的受力直接传导至底部支脚，避免支架立柱出现悬臂受力的情况，大幅提升了支撑状态下的结构稳定性。
