200L帕拉托内尔卧式支撑储料基座

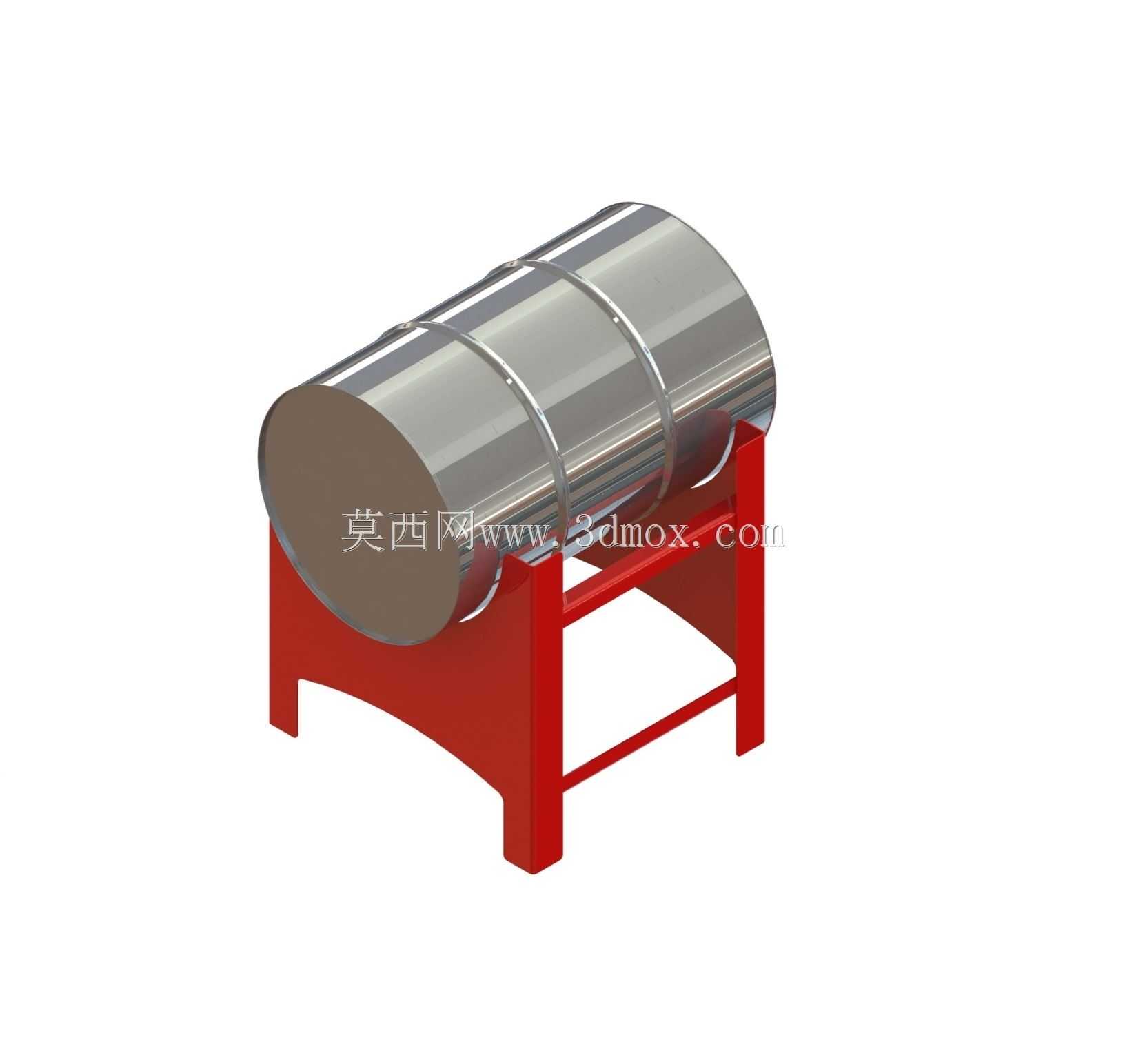

　　在化工原料中转、食品级流体暂存、小型生产车间物料周转的场景里，这类卧式带支架的储料承托结构是车间现场极为常见的配套工装，区别于立式储罐的高位出料逻辑，卧式布局的核心优势在于降低整体重心，在200L常规容积下，满料状态整体重心高度控制在1.2米以内，无需额外做地脚螺栓的重载锚固，仅靠支架底部的防滑垫即可满足日常生产的稳定性要求，适配车间内频繁调整工位的临时储料需求。从结构设计逻辑来看，整个装置分为上部罐体承托区与下部支撑框架两个独立模块，罐体采用三段式环向加强筋结构，每道加强筋凸起高度为12mm，刚好卡入支架上部的弧形托槽内，避免罐体在充放料过程中出现轴向窜动，罐体两端采用平端盖封焊结构，相比椭圆封头能最大化利用筒体内部的有效容积，

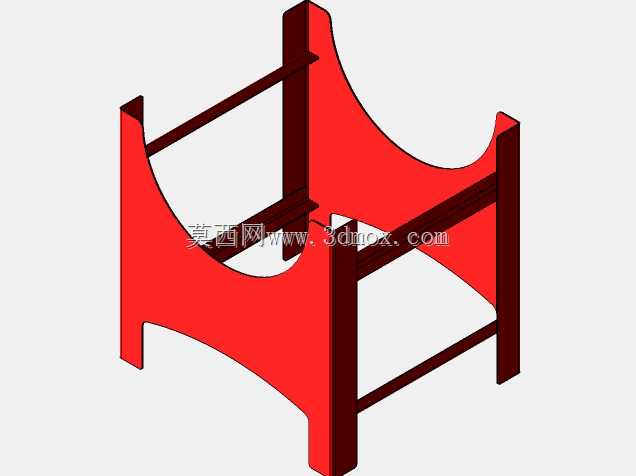

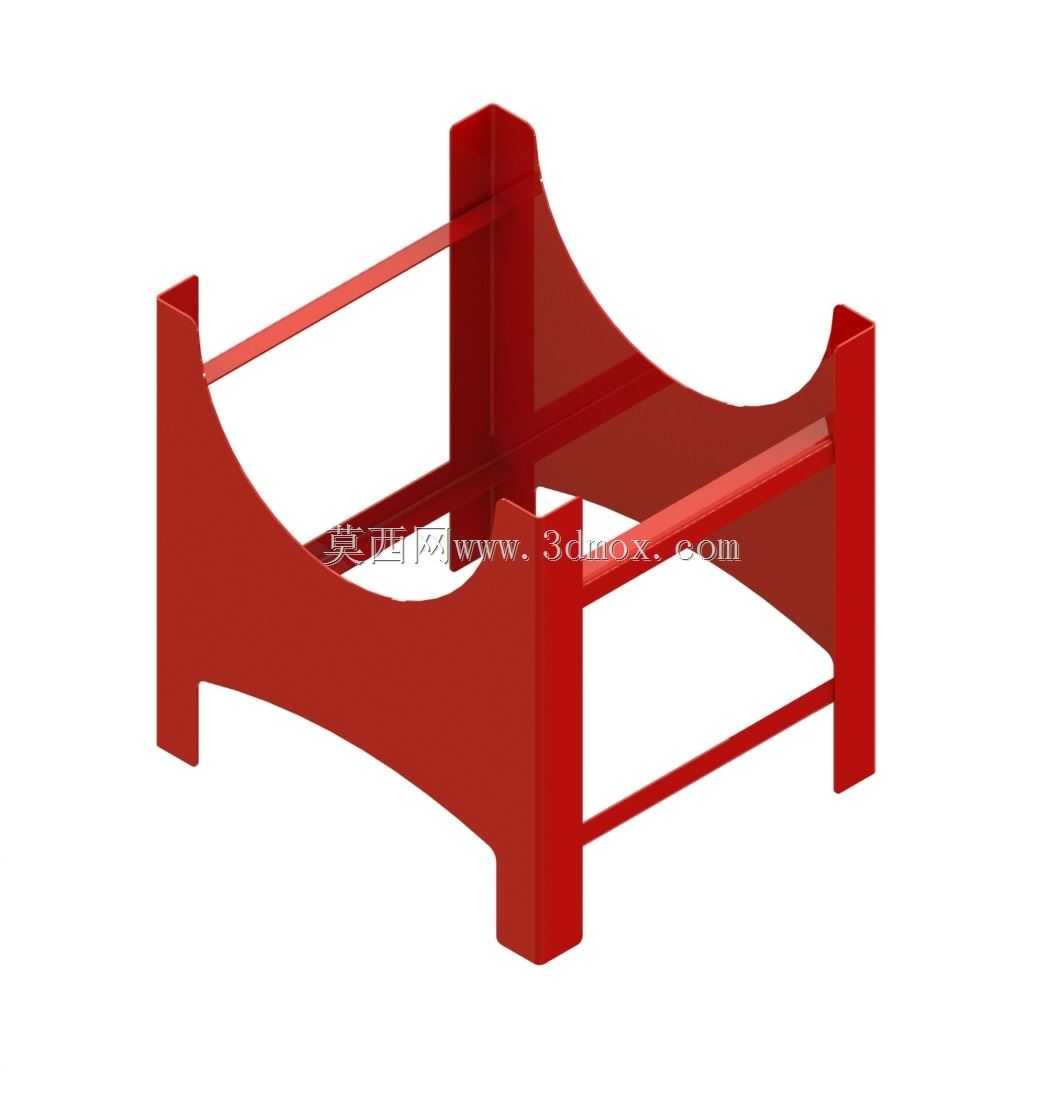

　　200L额定容积下实际可用容积能达到196L以上，减少无效的结构占比。下部的支撑支架采用一体式弯折成型的型钢焊接结构，四条支腿向外倾斜8度设置，支腿底部的支撑跨距达到1100mm，比罐体直径宽出220mm，形成稳定的梯形支撑轮廓，即使在地面存在3度以内的倾斜时，整个装置的重心投影依然落在支撑面范围内，不会出现倾翻风险；支架中部设置有横向连接横梁，一方面提升支腿的整体抗扭刚度，避免长期承重出现支腿外张变形，另一方面可作为临时的踏板或管线挂靠位，方便现场操作人员对接罐体上的进出料阀门。从安装边界来看，整个装置的总长度控制在1250mm，总宽度680mm，总高度920mm，刚好适配标准车间1.2米宽的通道转运需求，

　　采用手动液压叉车即可完成整位转移，支腿内侧的净空高度为280mm，完全满足常规叉车货叉的插入高度要求，无需额外定制转运工装。在细节设计上，罐体与支架的接触位置预留有3mm厚的橡胶缓冲垫安装位，避免金属硬接触在充料振动时产生噪音，同时也能抵消罐体因物料温度变化产生的微量热胀冷缩位移，防止焊接位置出现应力开裂；罐体顶部预留有标准的快开人孔与进料口安装位，底部最低点设置有出料口法兰，安装位置距离支架底部平面180mm，足够对接常规的管道阀门或出料泵入口，无需额外抬高基座。这类结构的设计核心是在满足承重要求的前提下尽可能简化加工工序，所有型钢下料均采用标准40*40方管，弯折角度统一，焊接位置均为连续角焊缝，

　　焊后仅需做简单的打磨除锈即可喷涂防锈漆，加工门槛低，适合小型机加工车间批量制作，同时所有配合位置均采用无紧固件的卡接定位，后期维护更换罐体时仅需直接吊离即可，无需拆卸大量螺栓连接件，大幅降低现场运维的工作量。在实际使用场景中，这类储料基座常用来暂存润滑油、清洗液、水性涂料等流动性较好的工业流体，也可经过内部防腐处理后用来存储弱酸碱类的化工介质，相比塑料储桶，金属结构的罐体抗磕碰性能更强，在车间内有工件转运、叉车通行的场景下，不会因为轻微碰撞就出现桶体破裂漏液的问题，支架的红色涂装也符合车间安全色的标识要求，能提醒现场操作人员注意避让，减少碰撞风险。
