班卡达佩里戈索斯区域传感检测装置

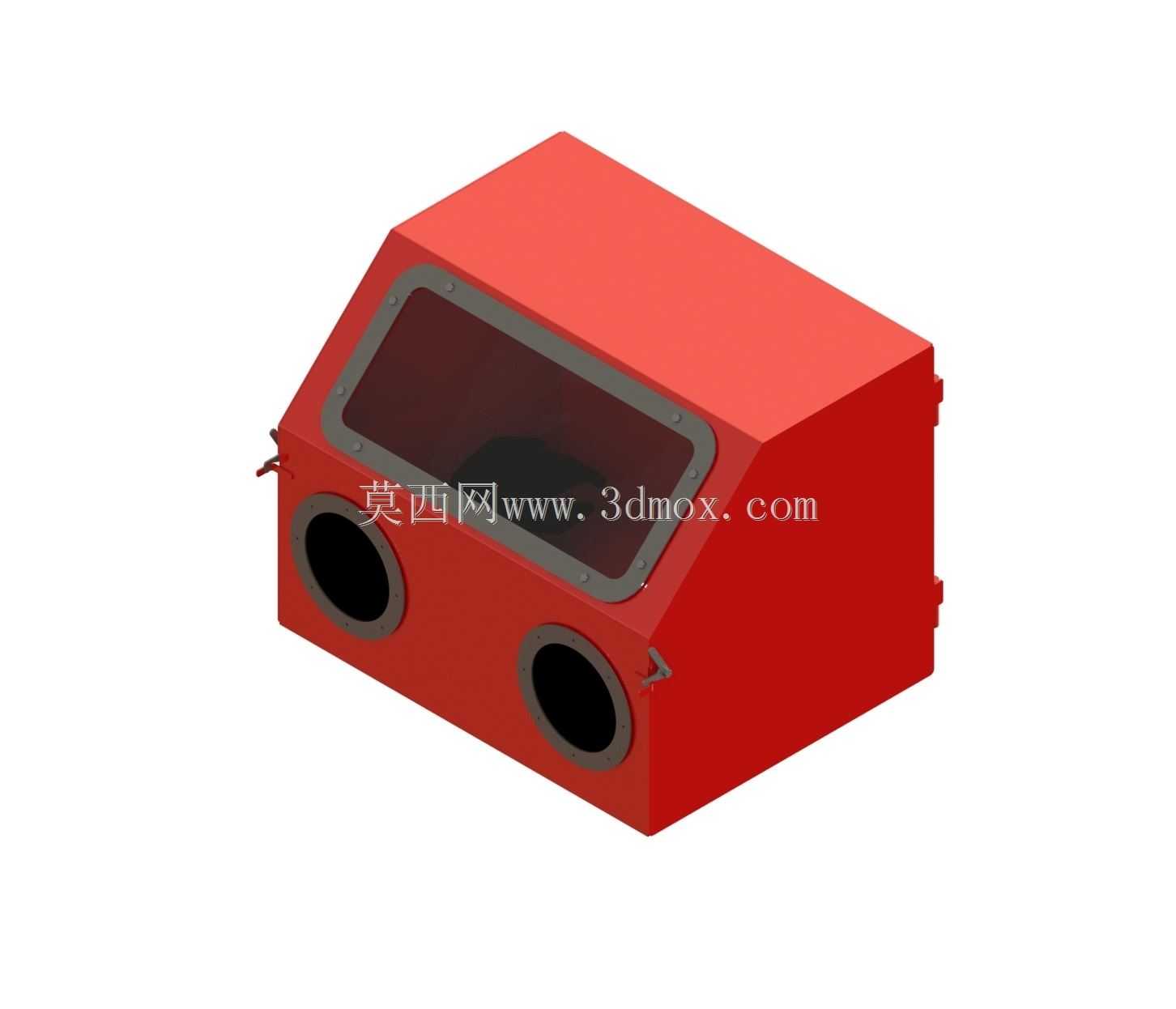

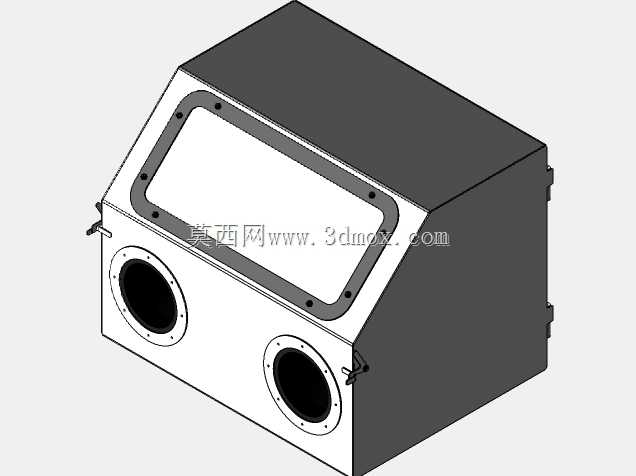

　　做工业现场传感检测布局的时候，很多新手容易忽略操作人员与检测设备的交互边界，这套三维结构刚好把现场操作的空间关系、设备的安装占位都做了具象化呈现，不用再靠二维图纸脑补现场的干涉问题。先看这套检测装置的本体，采用方正的红色壳体设计，不是随意选的配色，工业现场红色属于高可见度警示色，在嘈杂的车间环境里，巡检人员隔着十多米就能快速定位设备位置，避免巡检漏项；壳体正面做了斜置的显示窗口，窗口角度刚好匹配站立操作人员的视线高度，不用弯腰或者垫脚就能读取检测数值，窗口周边做了内嵌的防水胶条安装槽，后期装配的时候直接压入胶条就能达到IP65的防护等级，适配多粉尘、少量溅水的生产现场工况。壳体下部设置了两个圆形的传感收发端口，端口做了外凸的定位止口，和外接的检测探头装配的时候，止口能保证探头的同轴度误差控制在0.2mm以内，不用反复调整对中，两个端口的间距是经过现场验证的，既不会因为间距太近产生信号串扰，也不会因为间距太远浪费壳体内部的布线空间。

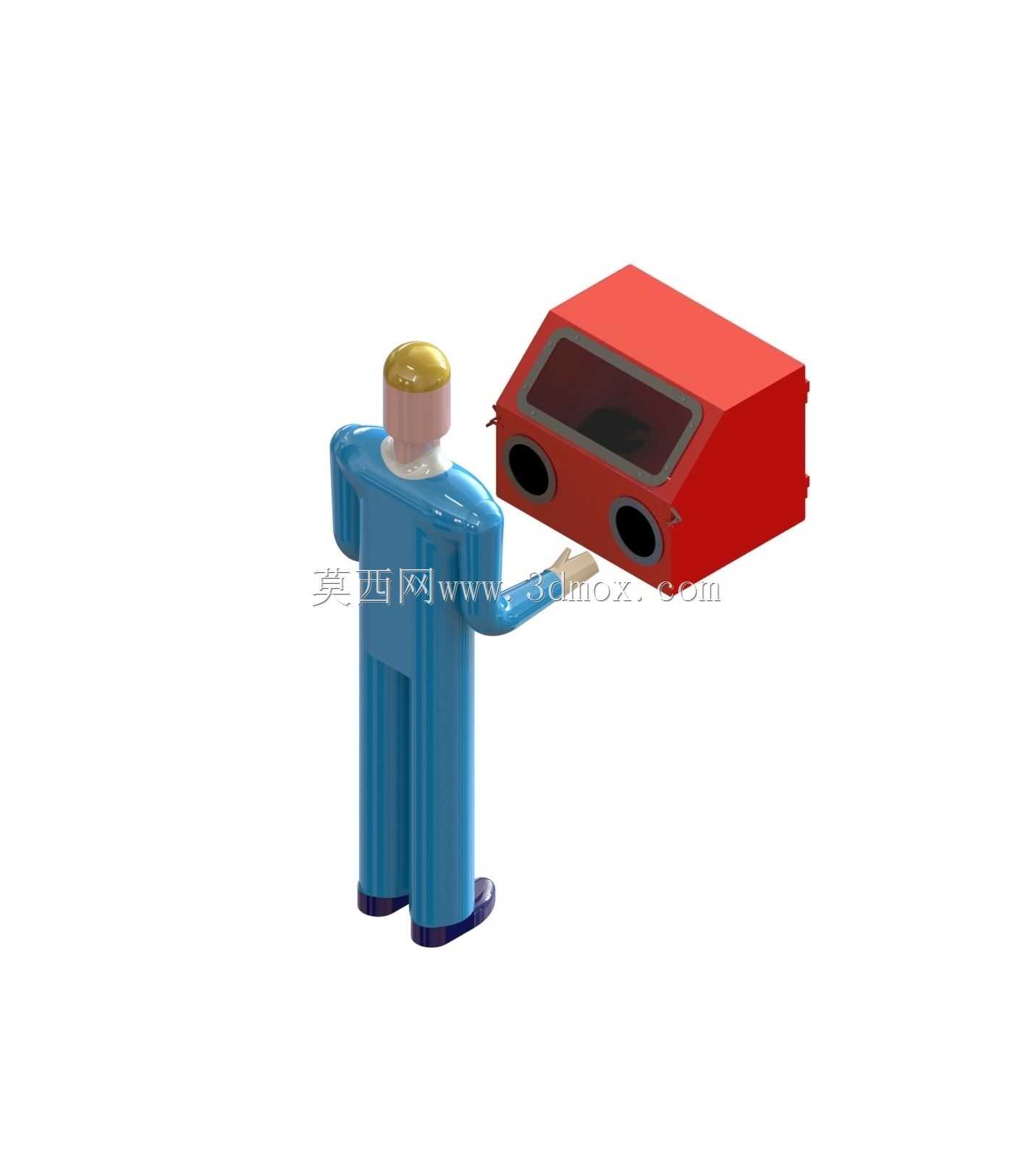

　　再看配套的操作人员示意模型，是按照成年男性平均站立操作尺寸做的1:1还原，手臂前伸的操作姿态刚好对应日常校准设备、擦拭显示窗口的动作范围，做现场布局的时候，可以直接用这个模型校核操作空间：设备安装高度距离地面1.2米的时候，操作人员手臂自然前伸刚好能碰到设备的操作按键区域，周边预留的操作净空不小于0.6米，就能避免操作的时候磕碰周边的管线或者其他设备。很多现场安装返工的问题，就是前期没考虑操作人员的动作边界，把设备装在管线密集的区域，每次校准都要侧身挤进去，不仅操作效率低，还容易碰松接线端子造成信号故障。

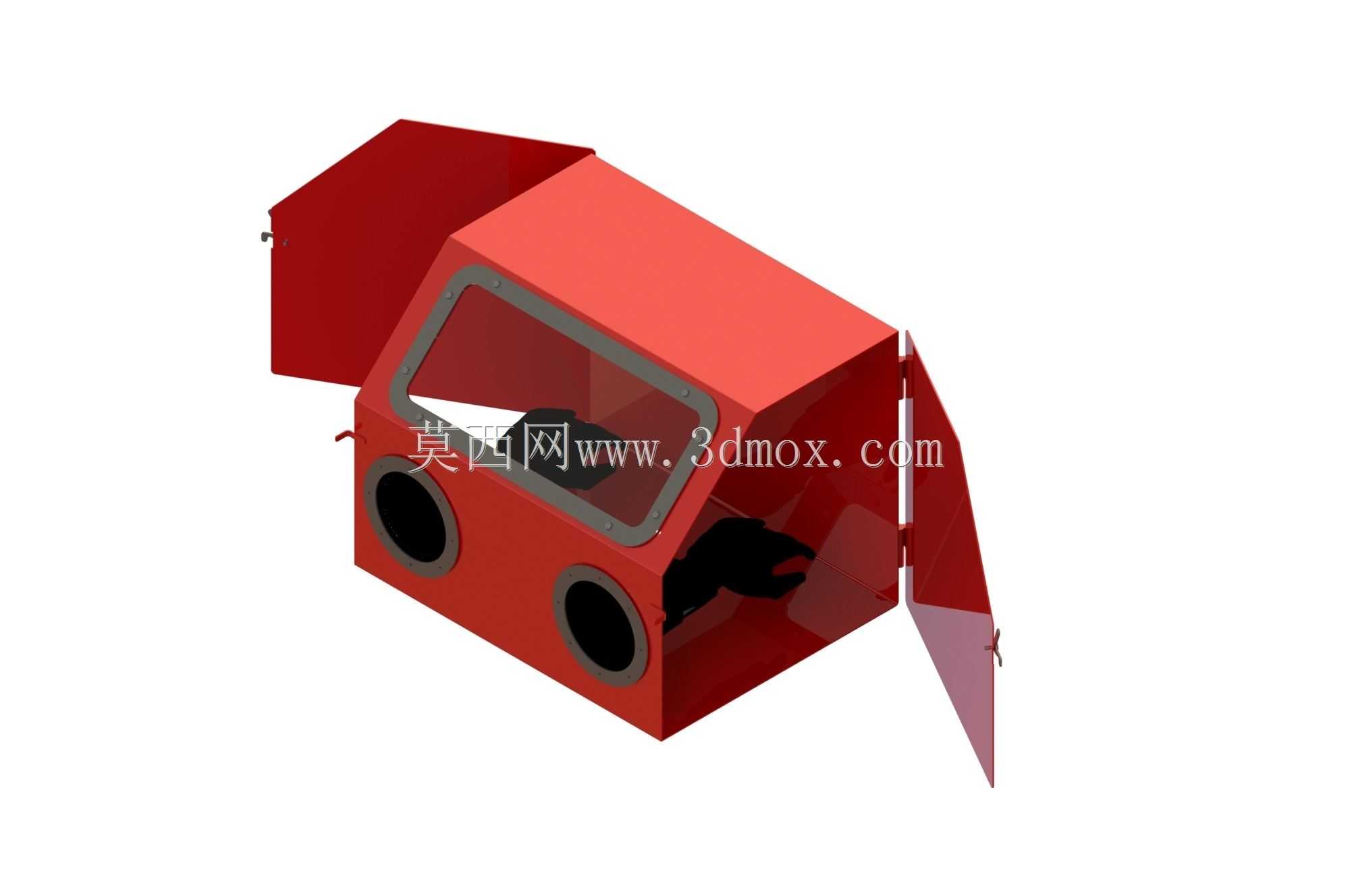

　　从设计思路上来说，这套装置的壳体采用了分体式卡扣加螺丝固定的结构，上盖和下壳的配合面做了错位的止口边，不用打密封胶就能实现基础的防尘效果，后期维护的时候拆开四个角的固定螺丝就能打开上盖，内部的电路板安装位预留了3mm的调节余量，不同尺寸的信号处理板都能兼容安装，不用重新开模。壳体的背部做了四个挂装孔，孔位是按照通用的工业安装支架尺寸做的，既可以壁挂安装在墙面或者设备立柱上，也可以搭配立式支架放在地面使用，安装孔周边做了加厚的加强筋，挂装承重能达到15kg，就算后期加装额外的通讯模块也不会出现壳体变形的问题。

　　实际应用场景里，这类传感检测装置多用于生产区域的人员闯入检测、设备运行状态的非接触式监测，比如在有运转设备的风险区域，装置的两个端口一个发射检测信号一个接收反馈信号，当有人员或者异物进入检测范围的时候，就能快速触发报警信号，联动设备的急停回路，避免安全事故。做三维建模的时候，特意把壳体的棱角做了R3的圆角处理，不是为了美观，是工业设备的安全要求，尖锐的棱角在人员磕碰的时候容易造成划伤，小圆角处理既能满足钣金或者注塑加工的工艺要求，也能降低磕碰的伤害程度。壳体的侧面预留了格兰头的安装孔，现场布线的时候电源线和信号线可以从侧面接入，不用在壳体底部开孔，避免地面的积水顺着线缆流进壳体内部造成电路短路。

　　很多结构设计新人做这类设备模型的时候，容易只做设备本身的结构，忽略和操作人员、周边环境的匹配关系，这套模型把操作姿态的人偶和设备放在一起，刚好能直观呈现设备的使用状态，做方案汇报的时候，不用额外做场景搭建，就能让现场施工人员明白安装的高度、预留的操作空间要求，减少现场沟通的成本。设备的整体外形尺寸控制在长320mm、宽200mm、高180mm，这个尺寸刚好能容纳常规的传感处理电路板、电源模块和接线端子排，不会因为体积太大占用过多的安装空间，也不会因为体积太小造成内部布线拥挤，影响后期的维护检修。内部的布线槽做了分层设计，强电电源线和弱电信号线分开走线，中间有隔离筋挡住，避免强电对传感信号产生电磁干扰，保证检测数据的稳定性。
