方轴夹持吊具机械结构设计

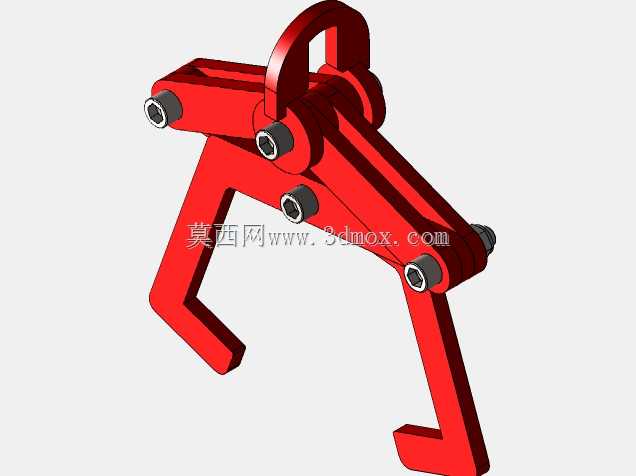

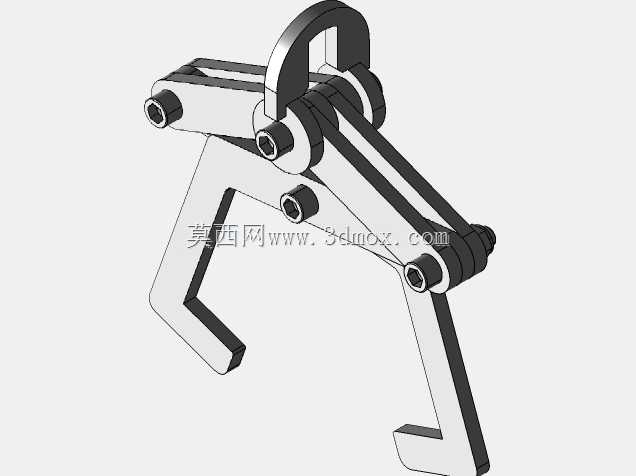

　　这款方轴夹持吊具主要面向车间内方形截面轴类工件的转运、吊装作业场景，在机械加工车间、钢材仓储、重型装配工位中，方形轴类工件的垂直吊运一直是常规吊索具难以适配的场景——传统钢丝绳捆绑容易打滑、磨损工件表面，通用平口吊钳无法匹配方形截面的夹持角度，容易出现夹持偏移、工件滑脱的风险，这款夹钳式吊具正是针对这类工况做的定向结构设计。从功能逻辑上看，该吊具采用剪式连杆自锁结构，无需额外的动力源或者锁紧操作，依靠吊点起吊时的向上拉力，通过连杆机构带动两个钳臂同步向内收拢，钳口的L型挂钩结构刚好卡入方形轴件的底部棱边，随着起吊重量增加，连杆的锁止力矩会同步增大，确保夹持力随负载提升而增强，从根本上避免起吊过程中钳口松脱的问题。

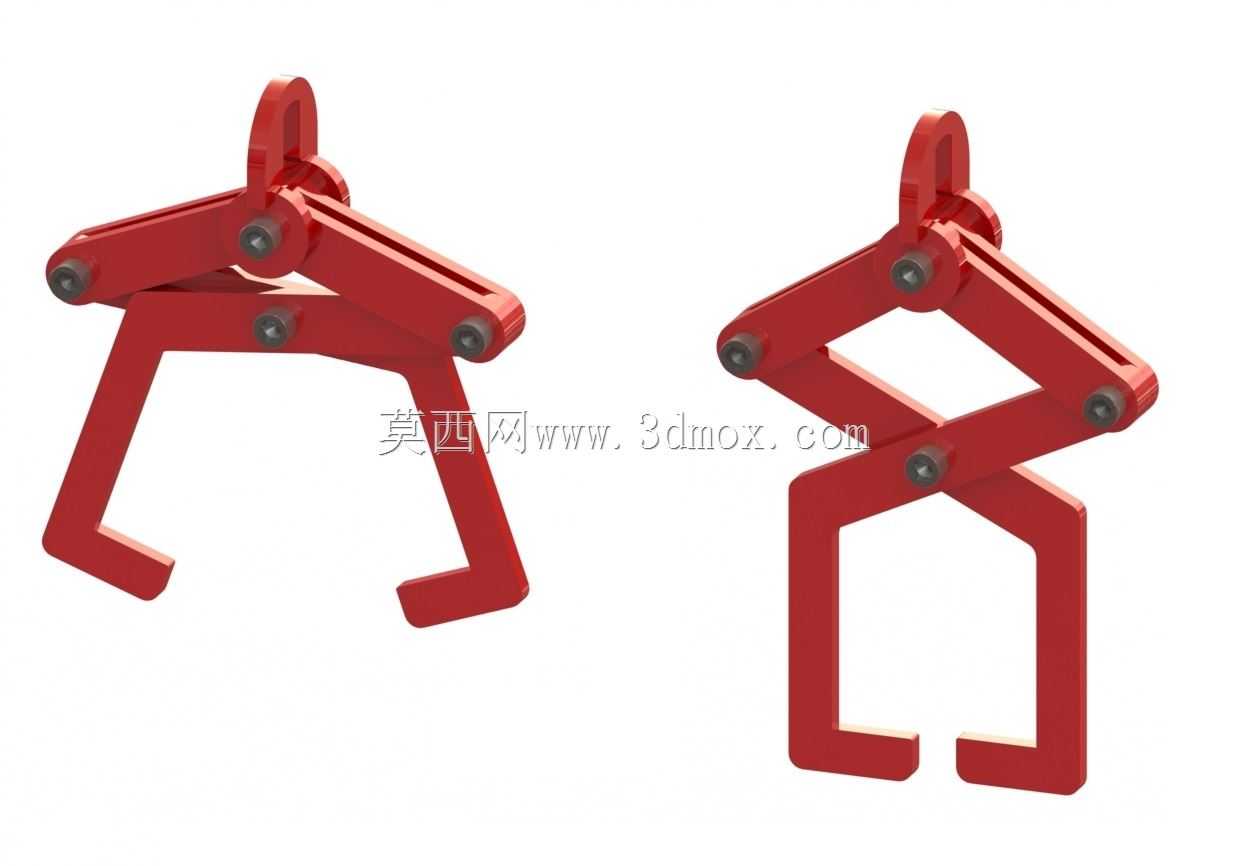

　　钳臂的铰接点全部采用销轴连接，所有转动副的间隙控制在合理范围，保证开合动作顺畅无卡滞，空载状态下钳臂可以依靠自身重力自然张开，方便作业人员快速将钳口对准工件就位，不需要额外手动掰开钳臂，降低现场操作的劳动强度。从设计思路上看，整个结构没有采用复杂的弹性元件或者锁止卡扣，全部依靠刚性连杆的力传递实现夹持自锁，这种纯机械结构的可靠性远高于带弹簧、液压元件的吊具，在多粉尘、有切削液飞溅的机加工车间环境中，不会因为杂物卡滞、元件失效出现功能故障，日常维护只需要定期检查铰接销轴的磨损情况、给转动副加注润滑脂即可，维护成本极低。外形尺寸上，该吊具适配的方形轴件截面尺寸为127mm×127mm，钳臂张开状态下的最大开口尺寸略大于该截面尺寸，

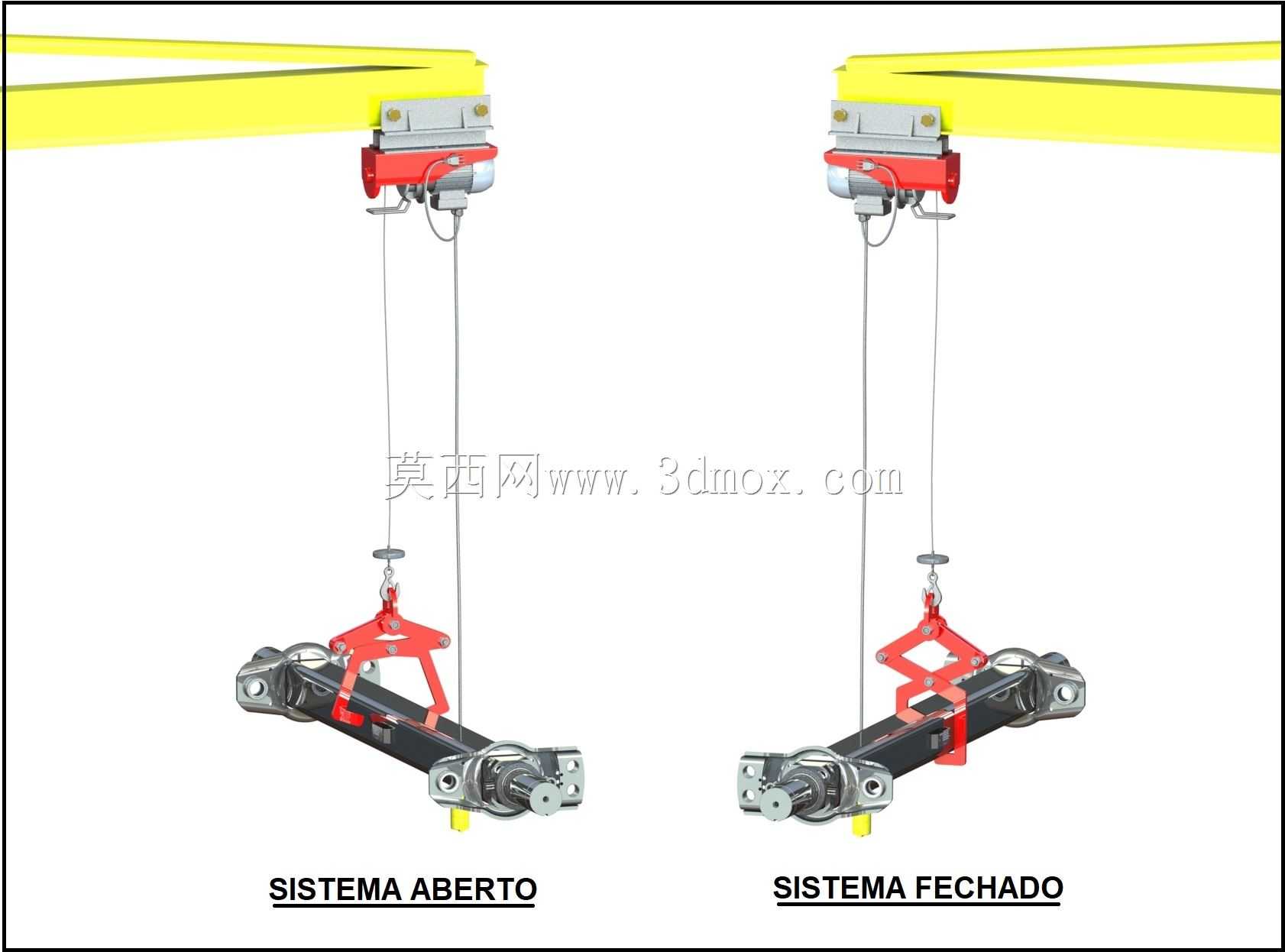

　　保证就位时可以轻松套入工件外侧，闭合状态下钳口的搭接深度足够覆盖方形轴的底部棱边，避免起吊时工件从钳口侧方滑出；顶部的吊环为标准环形结构，可以直接适配车间内通用的起重机吊钩、吊带卸扣等吊装连接件，不需要额外制作过渡连接头，安装边界可以覆盖常规起重设备的吊点连接尺寸，不需要对现有吊装设备做改造。钳体的整体轮廓做了圆角过渡处理，没有尖锐的外凸棱角，避免作业过程中剐蹭操作人员或者磕碰工件表面，钳口与工件接触的位置没有做额外的齿纹设计，依靠平整的接触面压紧工件，不会在工件表面留下压痕，适合对表面质量有要求的精加工方轴类工件吊运。在实际使用中，这类吊具通常成对配合使用，分别夹持在方轴工件的两端位置，保证起吊过程中工件保持水平状态，

　　避免单端夹持出现倾斜侧翻；连杆机构的传动比经过匹配设计，在额定负载范围内，钳口对工件的正压力足够抵消工件自重产生的下滑力，即使起吊过程中出现小幅晃动，钳臂也不会意外张开。整个结构的受力路径非常清晰：顶部吊环承受向上的起吊拉力，拉力通过上部的两根连杆传递到两侧的钳臂上端，驱动钳臂绕中间的铰接点转动，将力转化为钳口向内的夹持力，最终所有载荷通过钳口传递到被夹持的工件上，每一个铰接点的受力方向都经过优化，避免出现侧向弯矩导致销轴变形或者钳臂卡滞。钳臂的截面形状采用等强度设计，在受力较大的铰接位置做了局部加厚，非主要受力区域做了合理的减重处理，在保证整体结构强度、刚性满足吊装负载要求的前提下，尽可能降低吊具自身的重量，减少作业人员搬运、对位时的负重。
