多布拉城市交通运输支撑构件

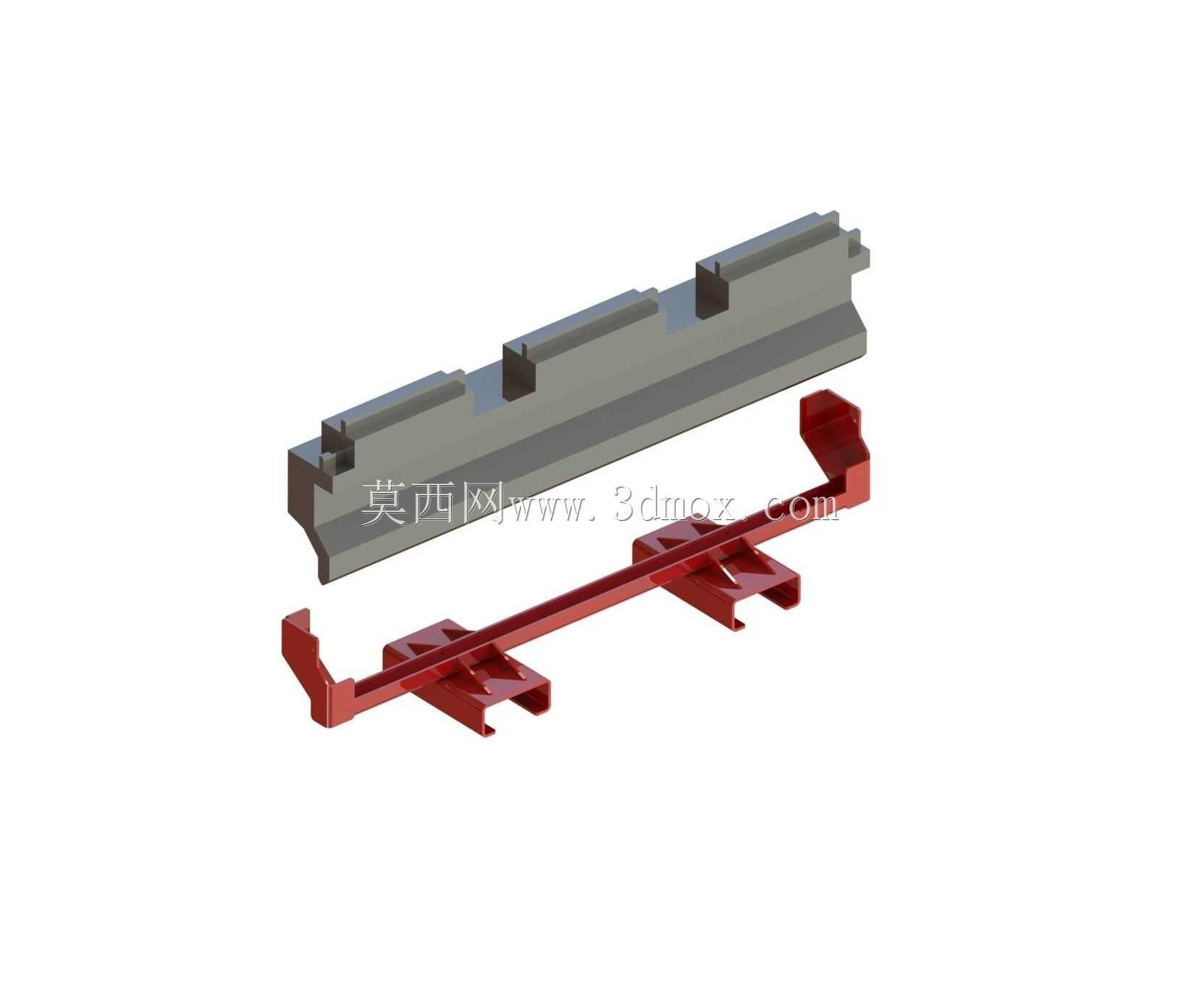

　　该支撑构件主要应用于城市轨道交通线路的配套布设场景，作为多布拉斯城市交通运输体系里的基础承载部件，承担着轨旁配套组件的定位、承托与固定作用，在地面有轨交通、城市快速通勤线路的附属结构安装环节中，能够为沿线布设的传感、标识、防护类组件提供稳定的安装基准，避免车辆通行带来的持续振动导致配套部件出现移位、松脱问题。从功能特性来看，构件采用分体组合式结构，分为上部承托段与下部固定段两个部分，上部承托段的顶面设置有连续的阶梯式定位卡槽，卡槽的间距与凸起高度经过匹配设计，可直接卡入对应配套组件的底部定位槽，无需额外加装调整垫片即可完成初步定位，大幅缩减现场安装的调校时长；下部固定段设计有对称分布的卡扣式安装脚，

　　安装脚的开口尺寸与现场预埋的安装基座凸台尺寸完全适配，卡入后可通过侧向的锁止孔穿入固定销完成锁止，能够承受车辆高速通行时产生的横向剪切力与纵向振动载荷，在长期交变载荷作用下不会出现卡扣变形、脱开的问题。设计过程中，优先考虑了现场安装的便捷性与长期使用的结构可靠性，整体结构没有采用一体化铸造成型方案，而是拆分两个独立部件分别加工后再进行装配，一方面降低了单件的加工难度，便于采用常规cnc铣削工艺完成各面的精度加工，另一方面当某一段出现磨损或意外损坏时，可单独更换对应部件，无需整体拆卸更换整套支撑结构，降低后期运维的成本与工作量。上部承托段的截面采用上窄下宽的梯形结构，在保证顶部卡槽定位精度的前提下，

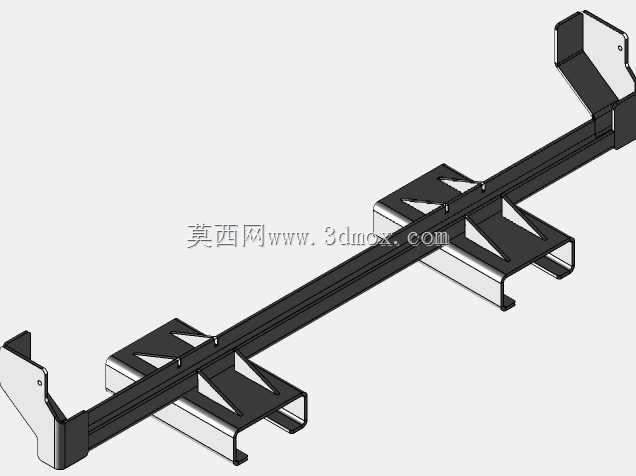

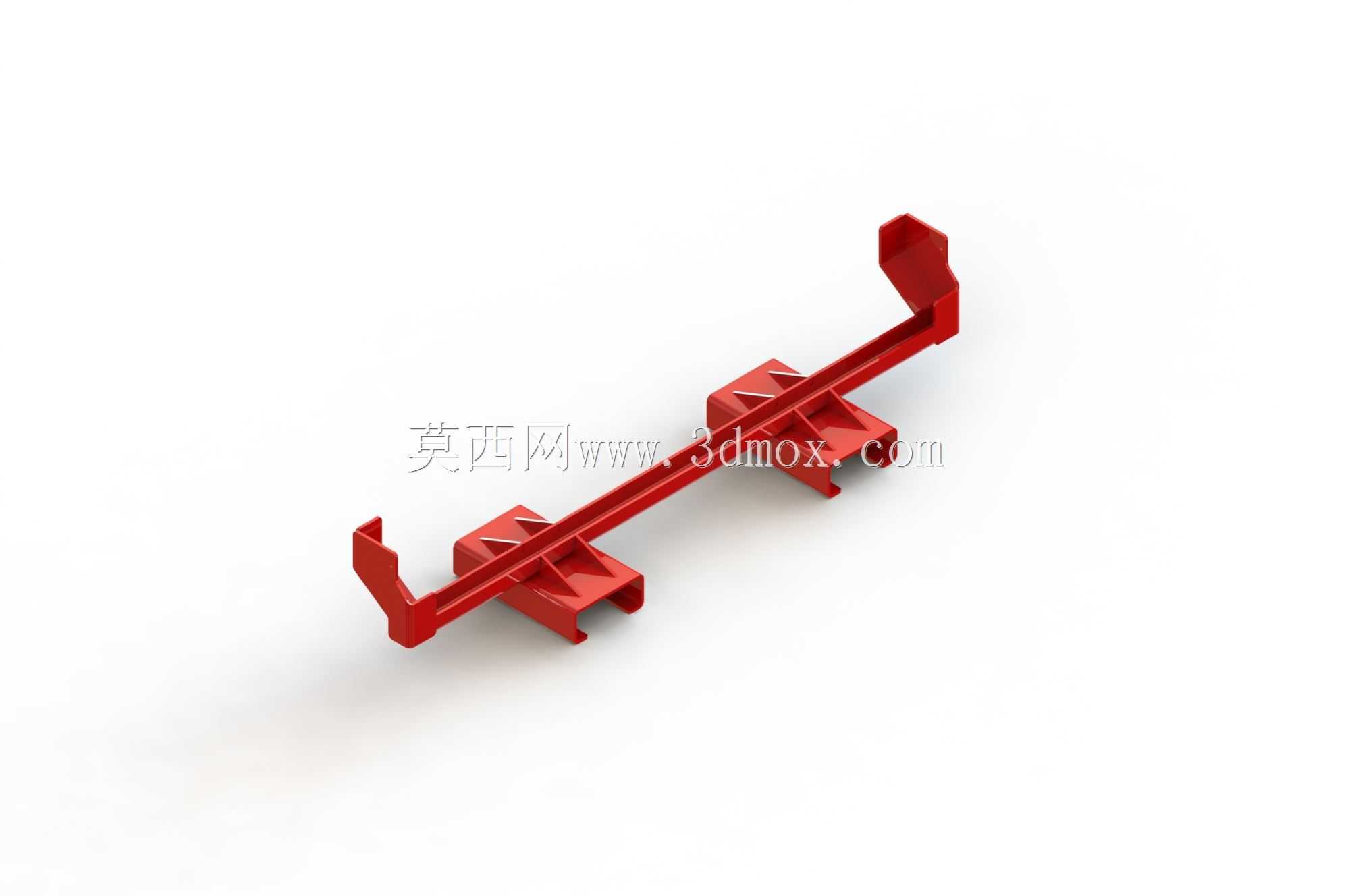

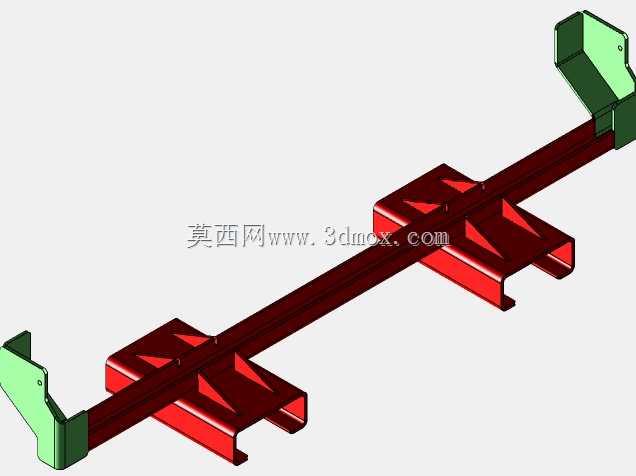

　　底部与下部固定段的接触面积做了加宽处理，能够将上部承受的载荷均匀分散到下部固定段的整个安装面上，避免局部应力集中导致的结构断裂；下部固定段的主体采用长条形等截面设计，沿长度方向设置有三道加强筋，加强筋的高度从两端向中间逐步递增，匹配中间位置载荷最大的受力特点，在不额外增加整体壁厚的前提下提升了构件的整体抗弯强度，有效控制构件自身重量的同时保证结构刚度满足使用要求。外形尺寸方面，构件整体长度适配单段标准轨旁基座的安装间距，安装时无需对基座进行额外裁切或拼接，上部承托段的总高度控制在配套组件的安装标高要求范围内，顶部卡槽的深度经过反复校核，既保证卡入后的定位深度足够，不会因振动脱出，又不会因为卡槽过深导致配套组件安装后出现标高偏差；

　　下部固定段的安装脚间距与预埋基座的安装孔位完全对齐，安装时可直接将构件放置到基座上完成卡扣对接，横向安装边界预留了足够的调整余量，即使现场基座存在小范围的安装位置偏差，也可通过安装脚与基座之间的间隙完成微调，无需重新加工基座。构件的两个配合面之间设置有定位止口，装配时可通过止口快速完成两个部件的对位，避免装配后出现横向错位，保证上部承托段的卡槽位置与设计位置一致，不会因为装配偏差导致后续配套组件无法正常安装。在实际使用场景中，该支撑构件可适应室外露天的工作环境，结构表面的棱角位置都做了小圆角过渡处理，避免应力集中的同时，也减少了安装过程中尖锐棱角带来的操作风险，整体结构没有复杂的曲面特征，所有加工面均为平面与规则槽位，常规的三轴cnc加工设备即可完成全部加工工序，不需要特殊的工装夹具即可实现批量生产，加工过程中可一次装夹完成主要安装面与卡槽的加工，有效控制加工精度与加工效率。
