奥迪品牌四环标识立体结构设计

　　在汽车品牌视觉落地的相关工程场景里，品牌标识的立体结构设计是连接平面视觉规范与实体加工、虚拟展示的关键环节，这套奥迪四环标识的三维结构，完全贴合奥迪品牌官方的视觉识别系统要求，可覆盖多类实际应用场景。从线下实体应用来看，该结构可直接适配车辆前脸进气格栅的标识安装位、车尾品牌标识安装位、4S店展厅墙面立体标识、车展展台品牌展示构件等场景；从虚拟应用层面，可用于整车数字样机的装配校验、汽车宣传物料的三维渲染、线上看车系统的模型植入、品牌数字孪生展厅的元素搭建等场景，不同场景下的结构适配逻辑在建模阶段就做了对应考量。

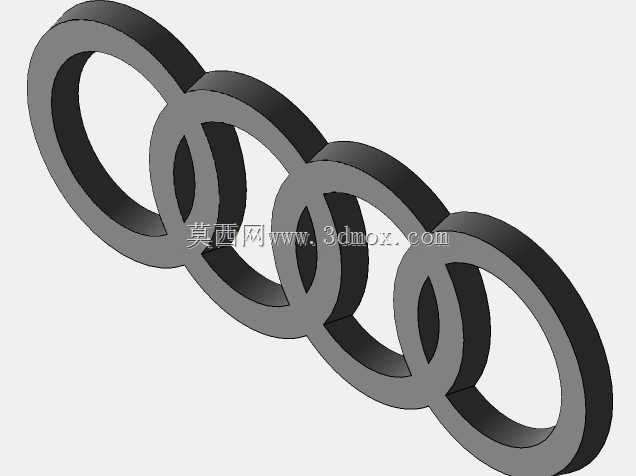

　　从设计思路层面，这套结构没有做多余的异形改动，完全还原四环相扣的经典比例：四个等径圆环两两相交，相邻圆环的交叠深度严格匹配官方视觉规范里的环体重叠比例，不会出现环体间距过大、交叠过深导致视觉变形的问题。建模时先确定四个环体的中心定位基准，四个圆心处于同一水平基准线上，相邻圆心的间距为单环外径的0.75倍，保证交叠区域的弧度完全顺滑，没有曲面褶皱或者衔接错位的问题。环体本身的截面采用正圆形截面，截面直径与环体外径的比例为1:8，这个比例既保证了立体标识的厚重质感，不会因为环体过细显得单薄，也不会因为环体过粗导致四环交叠区域出现结构干涉，影响视觉辨识度。

　　针对不同安装场景的边界要求，这套结构做了分层的结构预留：如果是车辆外饰安装的场景，标识背部预留了0.8mm深度的平整安装基面，基面边缘做了R0.3的圆角过渡，避免安装时刮伤车漆或者安装基座，安装基面的定位孔位按照主流家用车型的标识安装孔距做了通用化设计，可适配多数奥迪量产车型的前后标识安装位，安装后标识突出安装面的高度为12mm，既保证了立体光影效果，也不会因为突出过高影响车辆通过性或者风阻表现。如果是展厅墙面安装的大尺寸标识场景，模型可直接等比例放大，环体内部预留了加强筋的安装位，加强筋采用1.5mm厚度的辐条式结构，在不影响正面视觉效果的前提下，提升大尺寸标识的结构强度，避免大尺寸亚克力或者金属材质的环体出现形变下垂的问题，同时背部预留了挂装卡槽的结构位，可直接适配常规的墙面挂装构件，不需要二次结构修改。

　　从功能特性来看，这套立体标识的曲面全部做了G2连续处理，不管是做金属镀铬材质的渲染，还是做亚克力透光材质的效果模拟，曲面的光影过渡都非常自然，不会出现棱角或者光影断层的问题。环体相扣的衔接位置做了实体布尔运算后的曲面优化，交叠区域的曲面完全融合，没有破面、重叠面或者缝隙，不管是用于3D打印实体样件，还是用于CNC加工金属标识，都不需要额外修复曲面，可直接导入加工编程软件生成刀路。针对虚拟展示的需求，模型做了合理的面数优化，在保证曲面精度的前提下，控制了整体面数，既可以用于高精度的渲染输出，也可以轻量化处理后植入实时交互的看车系统，不会出现运行卡顿的问题。

　　在实际的工程应用里，很多设计师做品牌标识建模时容易忽略安装边界的问题，要么只做了正面的曲面效果，背部没有安装结构，要么比例把控不到位，导致标识和整车的视觉比例不协调。这套结构在建模时就同步考虑了不同应用场景的尺寸边界：用于车辆外饰的小尺寸标识，单环外径可设置为80mm、100mm、120mm三个常规规格，对应不同车型的前脸、车尾、轮毂盖等位置的安装需求；用于展厅展示的大尺寸标识，可按照实际安装空间等比例放大，环体的截面比例、交叠比例不会因为缩放出现视觉变形，同时结构强度的预留设计也能匹配大尺寸构件的加工要求。另外，标识的正面曲面做了0.2mm的微弧凸起处理，模拟实体标识的表面弧度，在光照下会形成自然的高光带，还原真实金属标识的质感，不会像平面拉伸的模型那样质感生硬。

　　很多时候在做整车数字样机的装配时，品牌标识作为外饰件的最后一个装配环节，经常会因为模型曲面问题导致装配后出现缝隙、曲面不贴合基座的问题，这套模型的安装基面做了完全的平面度校验，和安装基座贴合时间隙小于0.1mm，完全满足整车外饰的装配精度要求。如果是做发光标识的应用，环体内部预留了灯带的安装空间，空间宽度为5mm，可容纳常规的3mm宽度LED灯带，环体正面的壁厚设置为2mm，采用半透明亚克力材质时可实现均匀的透光效果，不会出现灯带颗粒透显的问题，完全满足4S店门头、车展展台发光标识的制作需求。
