桌面级FDM3D打印机X轴传动执行组件

　　这套结构是桌面级熔融沉积成型3D打印机的X轴核心执行单元，日常承担打印头沿X方向的精准往复运动功能，是决定打印件XY平面成型精度的核心结构模块，目前广泛应用在入门级桌面FDM设备、创客DIY改装机型、教学实训用3D打印设备中，也可作为小型数控雕刻机、点胶机的X轴运动单元参考结构使用。

　　从实际使用场景来看，该组件直接搭载打印挤出头与加热喷嘴组件，工作过程中需要配合Y轴的前后运动、Z轴的层间抬升，完成熔融耗材的逐层堆叠成型，运动过程的直线度、反向间隙、运行平顺度直接影响打印件表面层纹均匀度、轮廓尺寸精度，甚至会因运动卡顿造成打印错位、耗材拉丝等常见工艺问题。

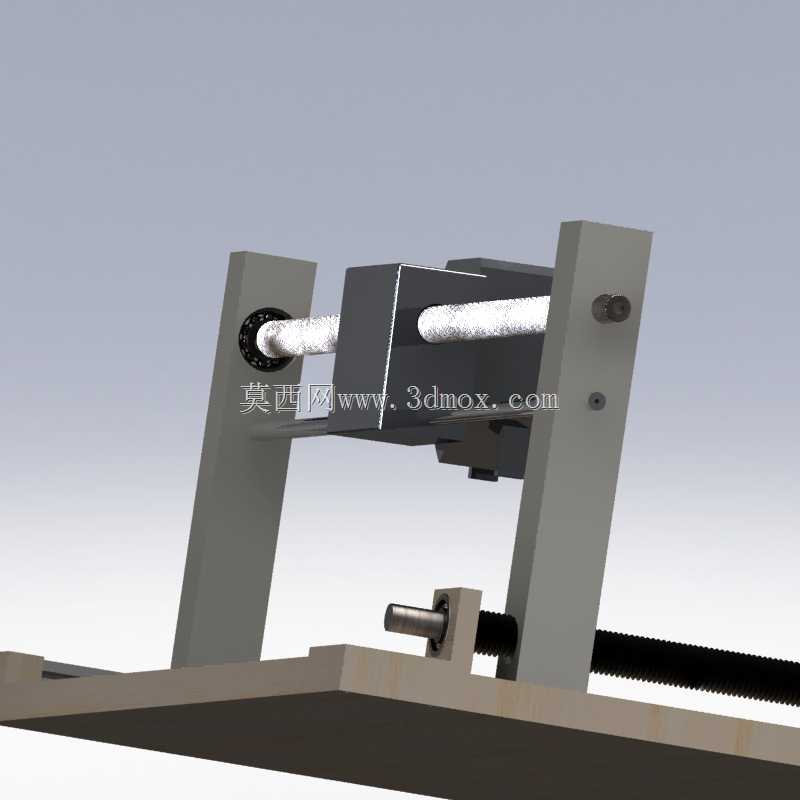

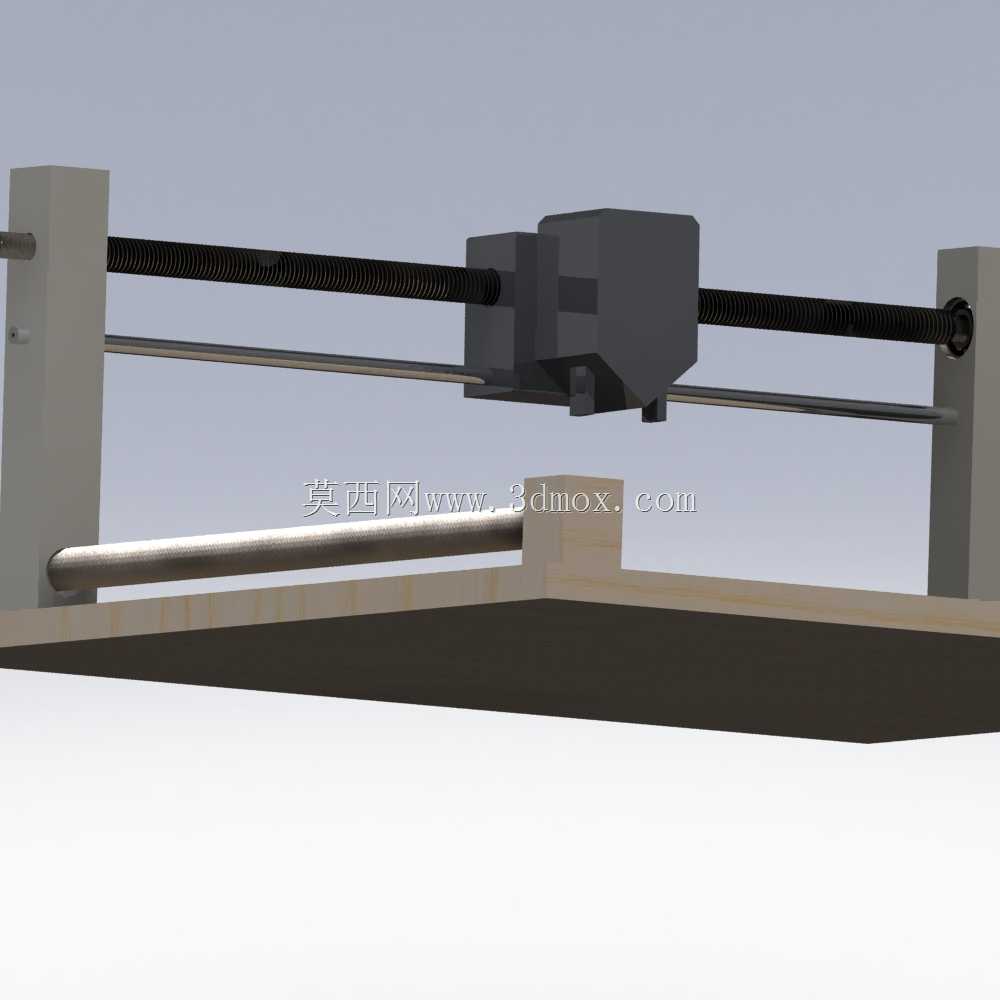

　　设计层面这套结构采用了光轴导向+丝杆传动的经典布局，两根平行布置的镀铬光轴作为运动导向基准，通过立式支撑座固定在两侧的安装立板上，光轴与支撑座的配合采用过渡配合，装配时需要保证两根光轴的平行度公差控制在0.02mm以内，避免运动滑块运行时出现卡滞、磨损加剧的问题。传动部分采用T型梯形丝杆搭配消间隙螺母的结构，相比滚珠丝杆成本更低，同时具备一定的自锁能力，在设备断电时不会因打印头自重出现滑移，适配桌面级设备低速运动的工况需求，消间隙螺母的预紧结构可以抵消丝杆长期使用后的磨损间隙，减少反向运动时的空程误差，保证打印轮廓的衔接精度。

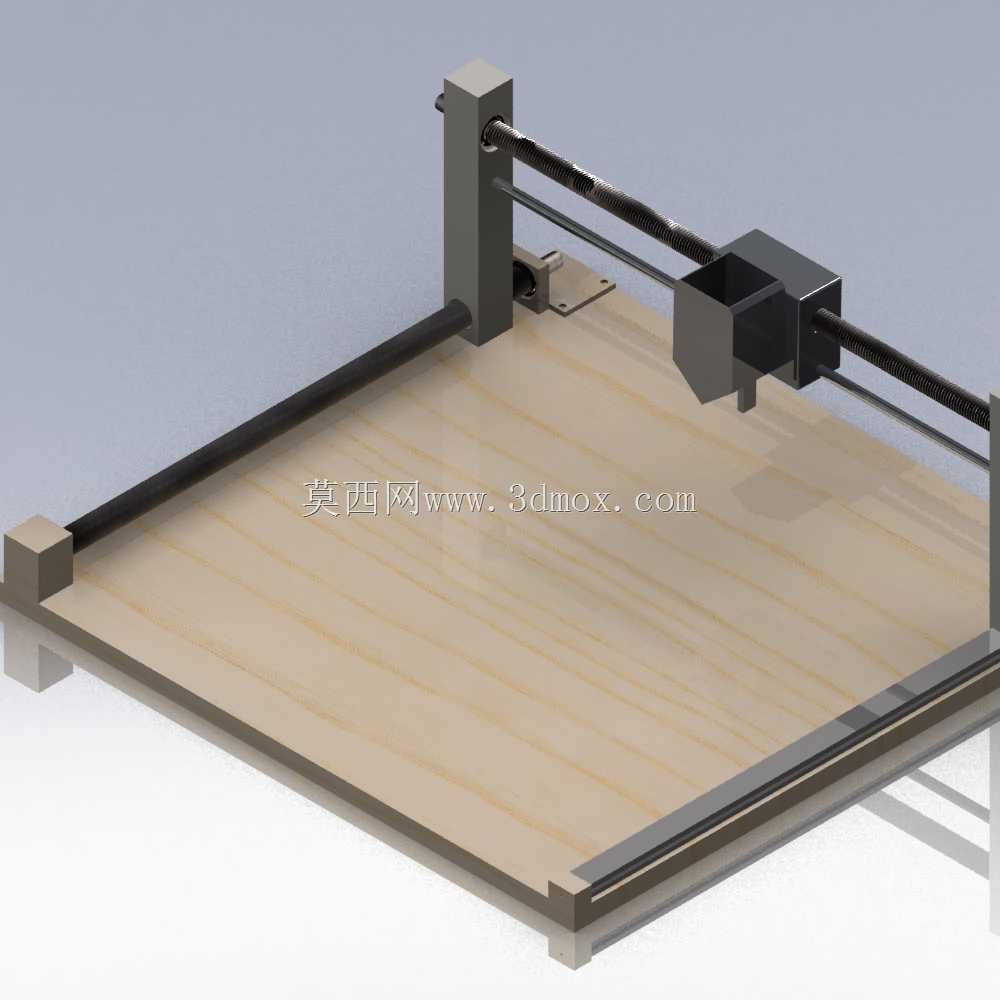

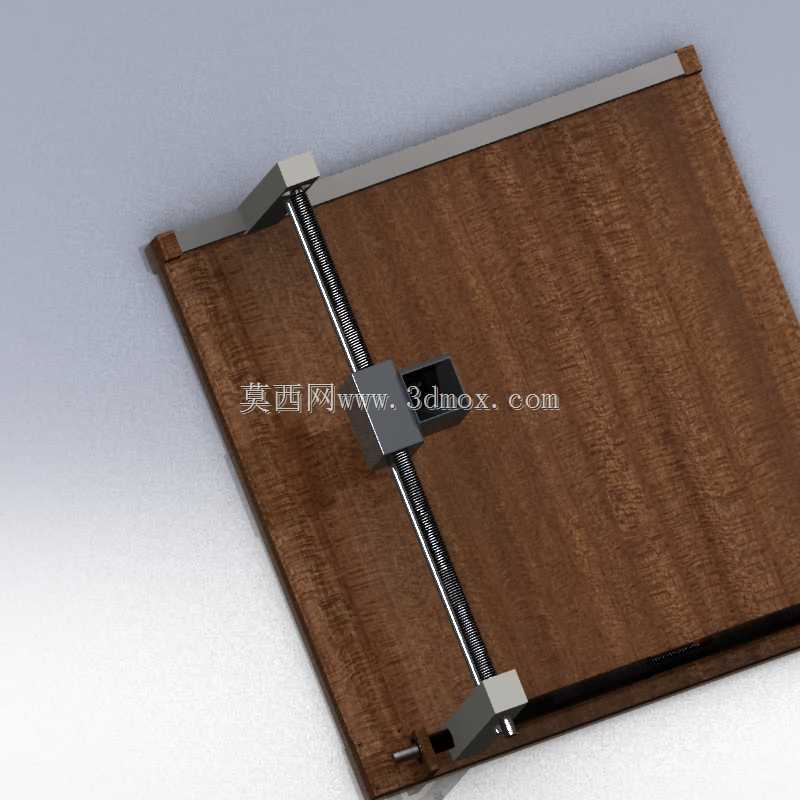

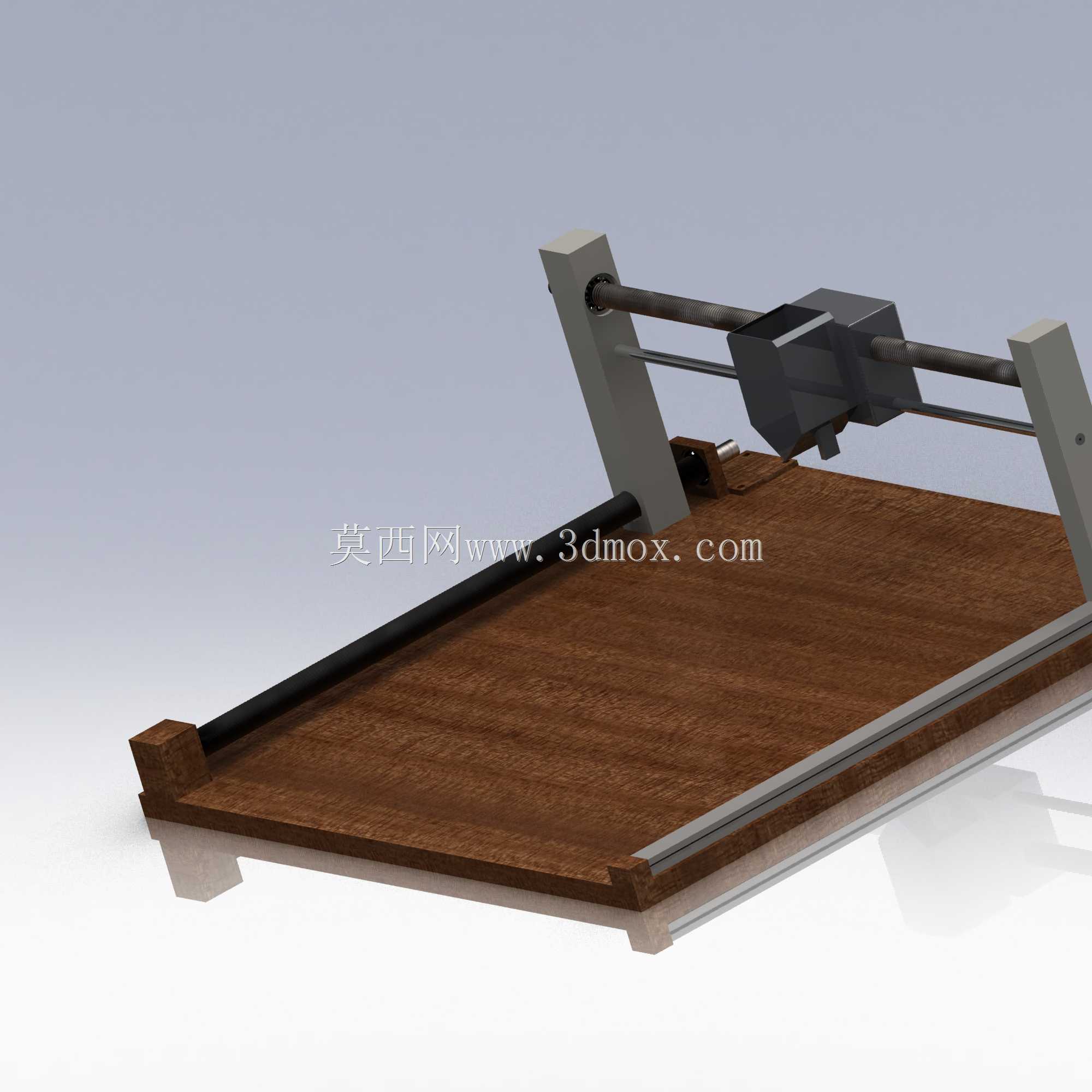

　　组件的安装边界需要适配常规200*200mm成型幅面的桌面机型，两侧立板的底部预留了与Y轴滑块连接的安装孔位，孔位间距匹配通用2020铝型材的安装基准，立板上同时预留了限位触发片的安装位置，用于X轴原点回零的机械触发，不需要额外设计复杂的转接支架。运动滑块部分采用一体化的载座设计，上方预留了挤出头、散热风扇、自动调平传感器的安装螺孔，螺孔位置遵循通用E3D系列挤出头的安装尺寸规范，可直接适配市售主流的打印头组件，不需要二次打孔改装。

　　实际装配调试时，需要先将光轴穿入滑块的直线轴承内，再固定两端的支撑座，锁紧支撑座螺丝前需要手动推动滑块沿光轴全行程滑动，确认无卡滞后再对称锁紧螺丝，避免光轴出现别劲的情况；丝杆部分需要保证与光轴的平行度，两端的轴承座需要预留0.1mm左右的轴向窜动间隙，避免丝杆受热膨胀后出现转动卡滞；消间隙螺母的预紧力调整到滑块全行程运动无明显空程，且手动推动阻力均匀即可，预紧力过大会加剧丝杆与螺母的磨损，缩短组件使用寿命。

　　从工况适配来看，这套结构的运动速度适配0-150mm/s的常规打印速度范围，加速度可支持500-1000mm/s²的运动参数，完全满足PLA、ABS、PETG等常见耗材的打印工艺需求，结构整体的刚性足够支撑0.4mm直径喷嘴在0.1-0.3mm层厚下的稳定打印，不会因运动振动造成喷嘴抖动，影响打印件的表面质量。日常维护时只需要定期在光轴表面涂抹少量锂基润滑脂，清理丝杆表面附着的打印耗材碎屑，即可保证长期运行的精度稳定性，不需要复杂的保养流程。
