三气缸气动输送工位自动化设备结构设计

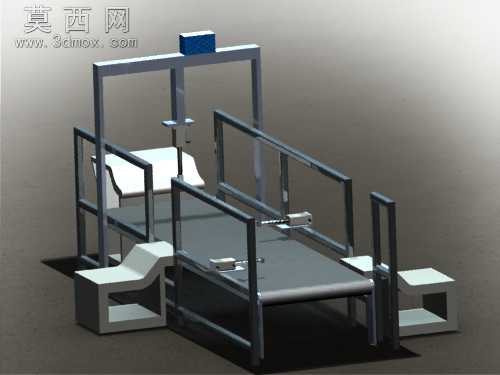

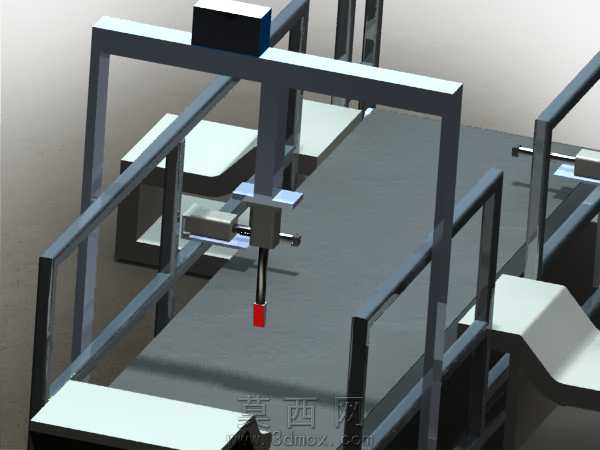

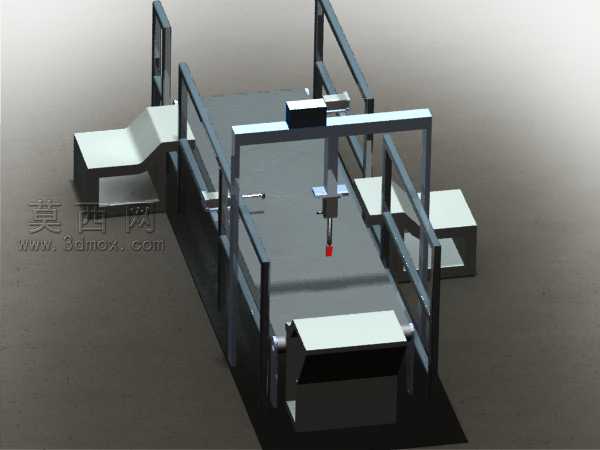

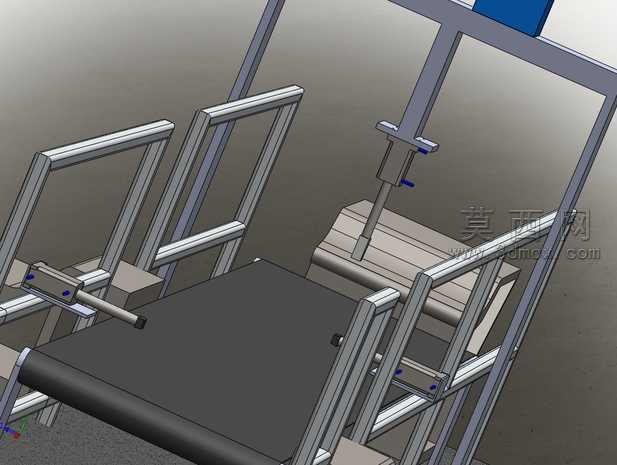

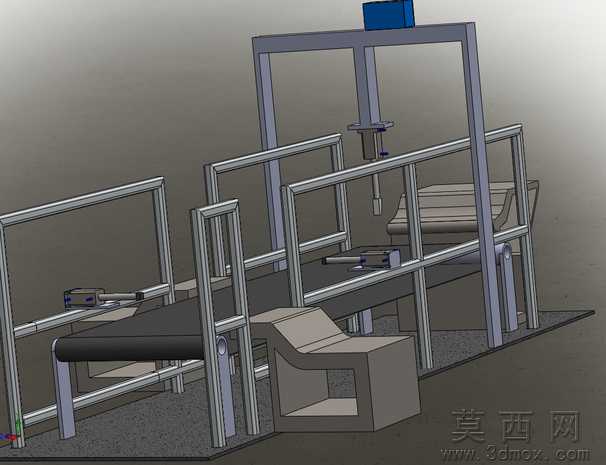

本作品为面向小水电配套加工场景设计的三气缸气动输送工位设备，采用SolidWorks完成全参数化三维建模，建模过程中严格遵循机械设计公差规范，对每一处型材拼接、气缸安装位、传动衔接结构都做了1:1的尺寸还原，确保模型可直接导出工程图用于实际加工生产。渲染阶段采用哑光金属材质模拟工业铝型材机架的表面质感，对气缸活塞杆做了镀铬亮面材质处理，输送皮带采用哑光深灰橡胶材质，两侧阶梯式操作工位采用浅灰色工程塑料材质，搭配柔和的环境漫反射光影，清晰呈现设备的整体结构层次与部件装配关系。设备整体采用框架式铝型材搭建主体机架，结构轻量化同时保证足够的结构刚性，顶部设置独立的气动控制元件安装位，用于布置电磁阀、气源处理三联件等气动控制组件；中部为水平输送工作面，搭配三组独立气缸分别完成工件的定位、夹紧、推送动作，可实现工件在工位间的自动化流转，无需人工手动搬运对位；输送线两侧设置阶梯式操作工位，方便操作人员完成上下料及辅助工序操作，工位高度经过人机工程学测算，适配站立操作的舒适作业高度。设计思路围绕小水电零部件加工的工序流转需求展开，摒弃复杂的伺服传动结构，采用气动元件作为核心执行部件，大幅降低设备制造成本与后期维护难度，整体结构模块化程度高，机架、输送组件、气缸安装座、操作工位均可独立拆分，方便根据实际生产需求调整工位间距、更换不同行程的气缸以适配不同尺寸的工件加工需求，模型中所有标准件均采用通用规格，采购替换便捷，可快速落地为实际生产用的小型自动化工位设备，有效提升小水电零部件加工的工序流转效率，降低人工操作的劳动强度。
