滚花圆柱轴类精密加紧装置结构模型

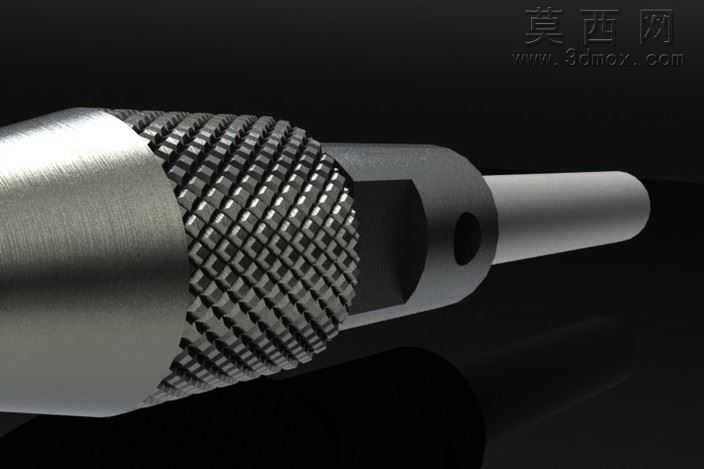

本模型为圆柱轴类精密加紧装置，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械加工精度要求，对各段轴径、过渡锥面、滚花区段、锁紧孔位等结构均按照实际加工公差标准进行尺寸约束，保证模型各部分尺寸比例协调，可直接用于后续工程出图、加工模拟或装配验证。模型渲染阶段采用深色哑光背景突出金属构件质感，材质设置上针对不同功能区段做了区分：滚花握持段采用带有细密凹凸纹理的哑光不锈钢材质，还原滚花加工后表面的防滑触感与漫反射光影效果；光滑轴身段采用亮面镀铬金属材质，模拟精加工后轴面的高光反射特性；过渡锥面做了轻微的倒角光影过渡，避免尖锐棱边的渲染失真，整体渲染效果真实还原了金属机加工零件的视觉质感。结构设计上，该装置采用同轴阶梯轴布局，一端为光滑插入轴段，用于与配套工装的定位孔配合实现精准导向；中部设置网纹滚花区段，增大手动操作时的接触面摩擦力，便于操作人员手动旋拧调整夹紧力度；滚花段旁设置径向锁紧通孔，可装入锁紧销钉实现夹紧状态的锁止固定，防止工作过程中出现松脱移位；另一端为锥形过渡衔接段，平滑连接不同直径的轴段，减少应力集中的同时优化装配导向性能，整体结构紧凑，功能分区明确，符合手动精密夹紧机构的设计逻辑。建模过程中对所有棱边均做了符合机械加工规范的微小倒角处理，避免出现现实加工中不存在的绝对尖锐结构，滚花纹理采用参数化阵列生成，纹理间距、深度均符合标准网纹滚花的加工参数，保证模型结构的工艺合理性，可用于机械原理教学、工装设计参考、装配结构验证等多种场景，能够直观展示手动轴类加紧装置的完整结构组成与各部件的配合关系。
