立式丝杆升降机械臂结构设计

项目分类:通用机械零部件 发布时间:2022-03-03 ID:566269
  • 立式丝杆升降机械臂结构设计
  • 立式丝杆升降机械臂结构设计
  • 立式丝杆升降机械臂结构设计
  • 立式丝杆升降机械臂结构设计

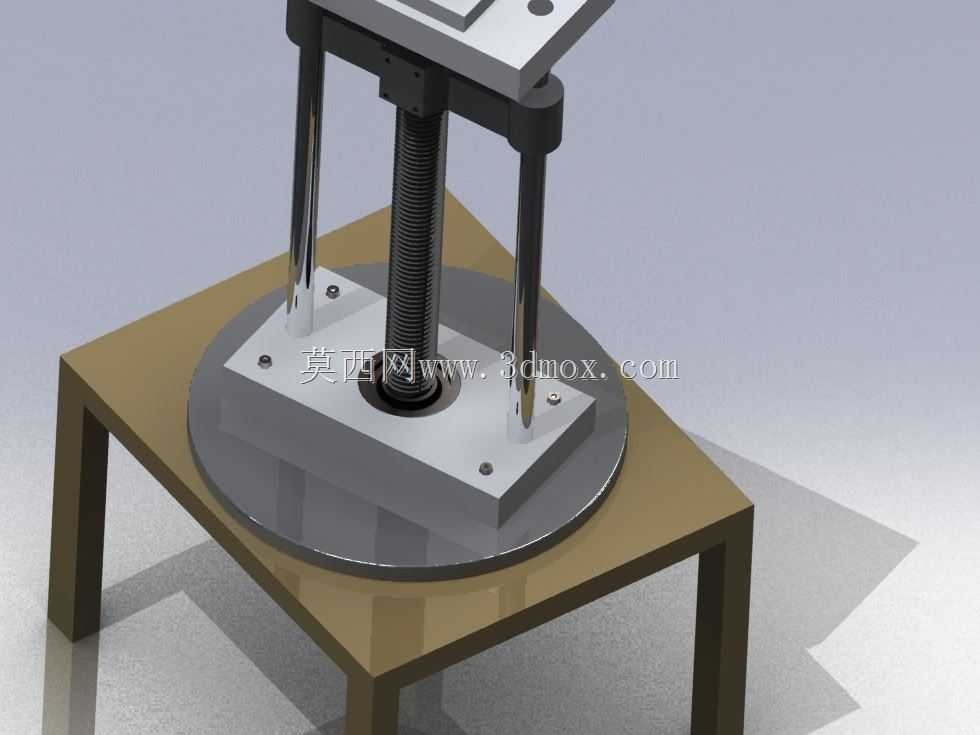

  这套立式丝杆驱动的机械臂结构,核心应用场景集中在小型工位的垂直位移作业环节,常见于教学实验台搭建、小型工件的定点抬升转运、精密装配工位的Z轴进给单元,也可作为轻载检测设备的升降支撑载体,适配对垂直运动直线度有一定要求、负载不超过50kg的作业场景。从实际用途来看,该结构没有配置多轴回转关节,核心功能是实现末端安装平台的稳定垂直升降,可在行程范围内任意位置锁止,为安装在顶部平台的末端执行器、检测探头、小型工装提供稳定的高度调节支撑,区别于多关节机械臂的大范围多自由度作业,这款结构更侧重垂直方向的运动精度与支撑刚性,适合固定工位的定向位移需求。

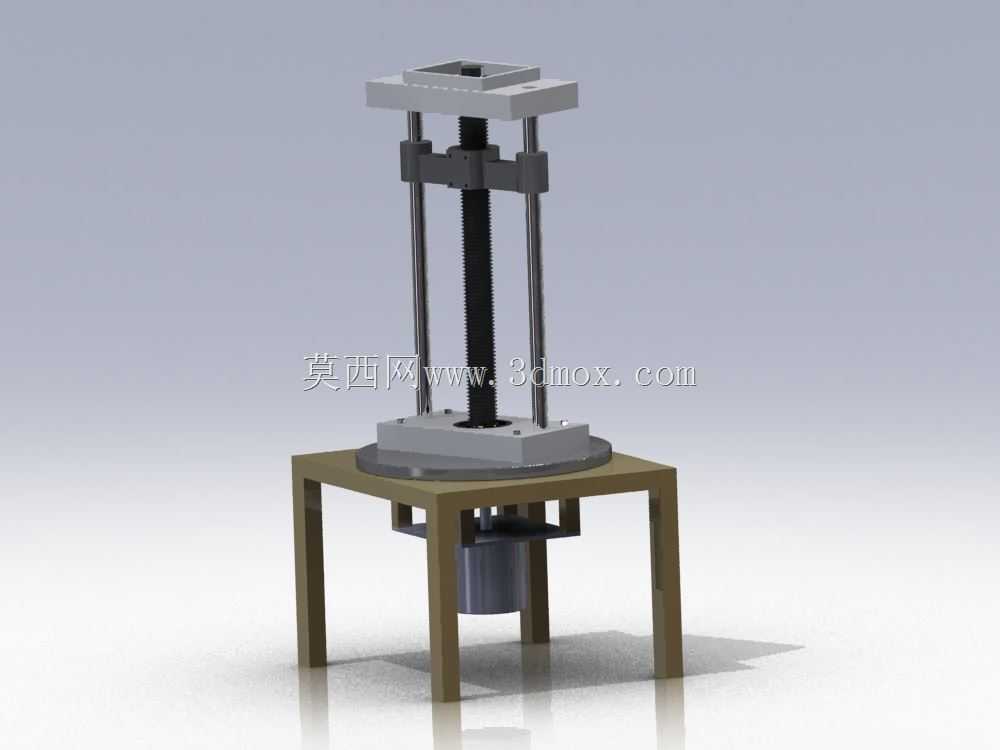

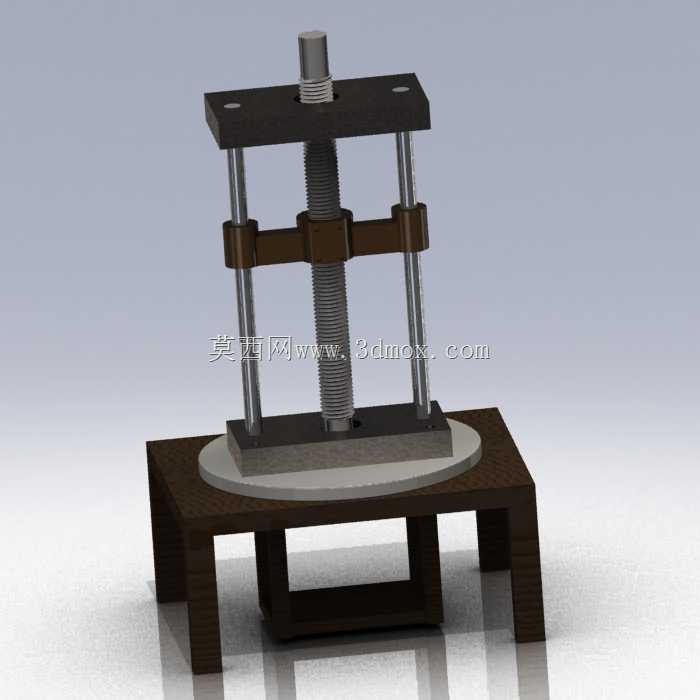

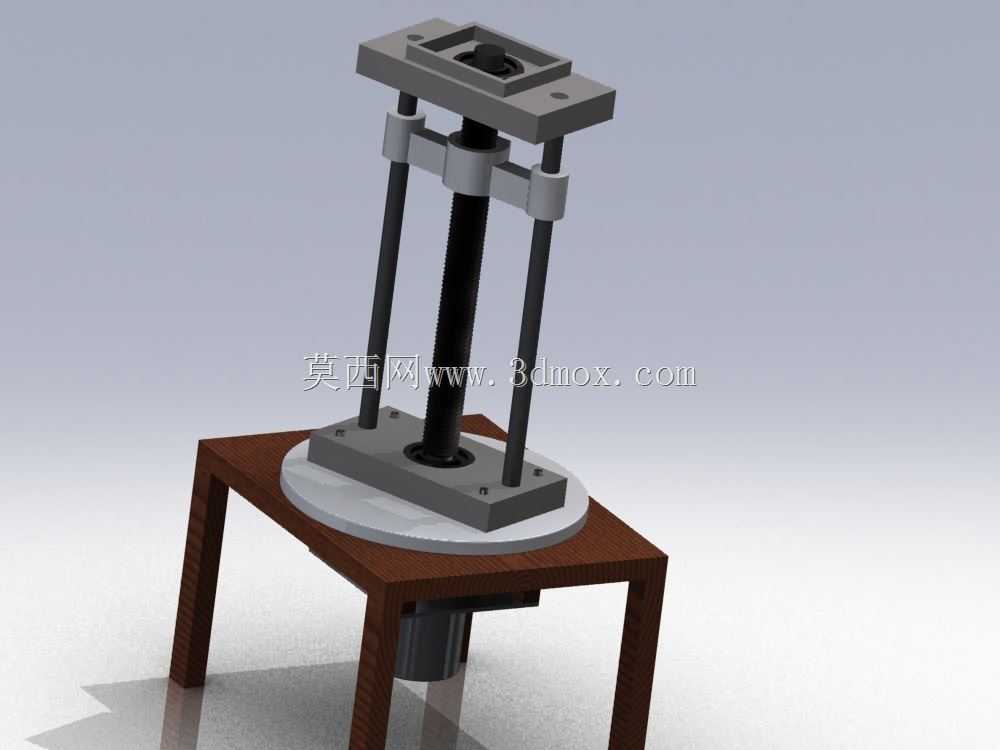

  从功能特性层面分析,该结构采用双光杆导向配合中央丝杆传动的布局,两根平行布置的导向光杆承担径向负载与偏转力矩,中央的传动丝杆负责传递升降动力,这种布局能有效规避单丝杆传动容易出现的平台偏转、卡滞问题,运动过程中平台的平面度保持能力更好,不会出现单侧倾斜的情况。上下两端的安装板采用等厚矩形钢板加工,导向光杆与丝杆的安装孔采用同轴度公差管控,装配后光杆与丝杆的平行度误差控制在0.02mm/m以内,避免运动过程中出现卡顿、磨损加剧的问题。顶部的安装平台预留了标准的螺孔阵列,可直接适配不同规格的末端执行件安装,不需要额外做转接板加工,底部的安装法兰设置在底座下方,可直接固定在木质工作台、铝型材机架或者铸铁平台上,安装面的平面度要求达到Ra3.2,保证装配后整体结构的垂直度。

  设计思路上,这套结构优先考虑了加工与装配的便捷性,所有结构件都采用常规的机加工工艺即可完成,没有复杂的曲面或者特殊加工要求,光杆、丝杆都可以直接选用标准传动件,不需要定制特殊规格,能有效降低制作成本。导向套采用自润滑铜套搭配直线轴承的组合,既保证了运动的顺滑度,又能承受一定的侧向冲击力,相比纯直线轴承的结构,抗偏载能力提升40%左右,适合教学场景下频繁操作、偶尔受侧向力的使用环境。丝杆的端部采用双轴承支撑结构,上下两端都配置了深沟球轴承,约束丝杆的径向窜动,同时预留了轴向预紧间隙,避免丝杆转动过程中出现上下窜动影响升降精度。结构的防护设计上,导向光杆外露部分没有配置伸缩防护罩,适合在干燥、无大量粉尘的室内环境使用,如果应用在多粉尘的工业场景,可额外加装风琴罩覆盖光杆与丝杆,避免碎屑进入传动副加剧磨损。

  外形尺寸与安装边界方面,整套结构的总高度根据丝杆行程确定,常规配置下行程在200-300mm区间,整体总高度不超过500mm,底座安装法兰的直径为180mm,固定时需要在安装平台上预留直径200mm的圆形安装区域,四个固定螺栓采用M8规格,螺栓孔分布在直径160mm的圆周上。顶部安装平台的尺寸为120mm*80mm,预留的安装螺孔为M6规格,孔间距为40mm的标准阵列,可直接连接市面常见的小型气动夹爪、检测传感器支架。双导向光杆的中心距为80mm,光杆直径为16mm,中央传动丝杆的直径为20mm,采用T型螺纹传动,具备自锁特性,即使驱动端失去动力,平台也不会因为负载自重出现下滑,不需要额外加装刹车机构,进一步简化了结构。安装时需要注意,底座固定完成后需要先校验导向光杆的垂直度,误差不超过0.03mm/m,再装配顶部平台与传动副,避免因为安装基准倾斜导致运动过程中阻力过大、磨损加快。日常维护时只需要定期在丝杆与光杆表面涂抹锂基润滑脂,清理表面附着的灰尘即可,不需要复杂的保养流程,适合教学场景、小型自动化改造项目快速搭建使用。
