轮式铲装压实两用工程作业设备结构

项目分类:通用机械零部件 发布时间:2022-03-03 ID:566406
  • 轮式铲装压实两用工程作业设备结构

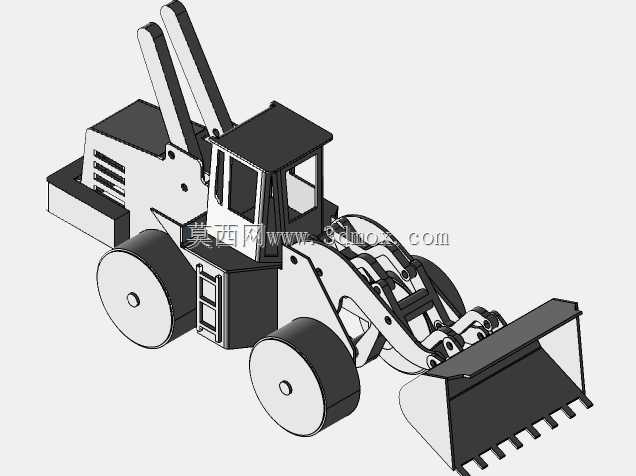

  这款轮式作业设备的三维结构,整合了前端铲装作业与后部压实作业的双重功能,在小型市政养护、厂区物料转运、场地整平作业场景中,能够替代单一功能的装载机与小型压实设备,减少作业面的设备转场频次,降低狭小施工区域的设备调度难度。从结构布局来看,设备采用刚性车架作为承载基体,前部布置的铲斗机构通过多组铰接摇臂与动臂连接,摇臂铰接点的位置经过反复校核,保证铲斗在举升全过程中保持收斗角度稳定,避免物料撒漏;动臂根部铰接在车架前部的加强支座上,支座与车架纵梁采用一体化焊接结构,能够承受铲装作业时的偏载冲击,不会出现局部应力集中导致的焊缝开裂问题。后部的压实滚轮采用实心钢质结构,滚轮表面做了圆弧过渡处理,避免压实作业时对铺装层表面造成刮痕,

  滚轮的安装支架与车架后部的连接位置设置了缓冲阻尼结构,在不平整地面作业时能够吸收颠簸冲击,保证压实作用力均匀传递到作业面。驾驶室布置在车架中部偏上的位置,视野覆盖范围经过优化,操作人员坐在驾驶位上,既可以清晰观察到前部铲斗的刃口切入物料的状态,也能通过侧窗观察后部滚轮的压实轨迹,不需要频繁调整身体姿态就能完成全流程作业操作,降低长时间作业的疲劳感。设备的行走轮采用大直径实心橡胶轮结构,轮辋与轮毂的连接螺栓采用圆周均布设计,能够承受重载作业时的径向载荷,轮胎的接地比压经过匹配计算,在松软物料场地作业时不会出现过度沉陷,保证设备的通过性。铲斗的刃口部分采用可更换的耐磨板设计,耐磨板通过沉头螺栓固定在铲斗前缘,当刃口磨损到极限尺寸时,

  不需要整体更换铲斗,只需要拆卸螺栓更换耐磨板即可,大幅降低后期维护的成本与停机时间。动臂的举升油缸、铲斗的翻转油缸都布置在车架两侧的防护空间内,油缸的管路沿着车架纵梁内侧排布,外部设置有金属护板,避免作业过程中飞溅的物料磕碰液压管路,造成管路破损漏油。设备的动力舱布置在驾驶室后部、压实滚轮上方的空间,舱体的散热格栅朝向侧方,能够避免作业时扬起的粉尘直接吸附在散热芯体表面,延长散热系统的维护周期;动力舱的检修盖采用上翻式设计,打开后可以完全暴露动力单元与液压阀组,日常保养时不需要拆卸额外的覆盖件,操作空间充足。从安装边界尺寸来看,设备的整体宽度控制在小型作业通道的通行要求范围内,能够通过宽度两米左右的厂区通道与市政施工围挡入口,

  铲斗处于收斗状态时的整机长度满足小型拖车的装载要求,转场运输时不需要额外拆解部件。后部压实滚轮的宽度与前部铲斗的作业宽度保持匹配,铲斗摊铺物料的宽度刚好对应滚轮的压实宽度,作业过程中不需要反复调整行走路线就能完成整幅面的整平压实作业,减少无效行走的时间损耗。车架的铰接位置都设置了润滑脂注油通道,注油嘴引出到车架外侧的易操作位置,日常打黄油保养时不需要探身到设备底部,提升保养操作的便利性。铲斗的侧刃与斗底的过渡位置做了圆弧强化处理,铲入物料堆时能够减少切入阻力,同时避免物料在斗底拐角处堆积残留,卸料时能够保证物料完全卸出,不会有粘附残留影响下次铲装的装载量。设备的后部配重经过重心匹配计算,在铲斗举升到最高位置满载时,整机的重心依然落在前后轮的支撑范围内,不会出现前倾失稳的风险,不需要额外增加过多配重就能保证作业稳定性,控制整机的自重不会超出小型作业场地的地面承载限值。
