电机驱动立式离心式流体输送装置结构

　　这套结构的核心应用场景集中在中小流量、中低扬程的流体输送工况，常见于小型化工配料环节的溶剂输送、实验室循环系统的介质转运、食品加工线的辅料泵送，以及小型水处理单元的药液投加工位，区别于大型卧式离心泵的大流量重载设计，这套立式结构更适配安装空间局促、对设备占地尺寸有严格限制的工位，尤其是台面式安装的小型生产试验线，无需开挖基础预留坑位，直接通过机架支腿固定在操作台面即可完成部署。从实际用途来看，该装置通过电机输出扭矩带动离心叶轮高速旋转，利用叶轮旋转产生的离心力在泵腔内部形成负压区，将待输送介质从下方入口吸入泵腔，经叶轮做功提升介质压力后从上部筒体侧方的出口排出，可输送低粘度、无大颗粒硬质杂质的流体介质，包括清水、低浓度化学溶液、

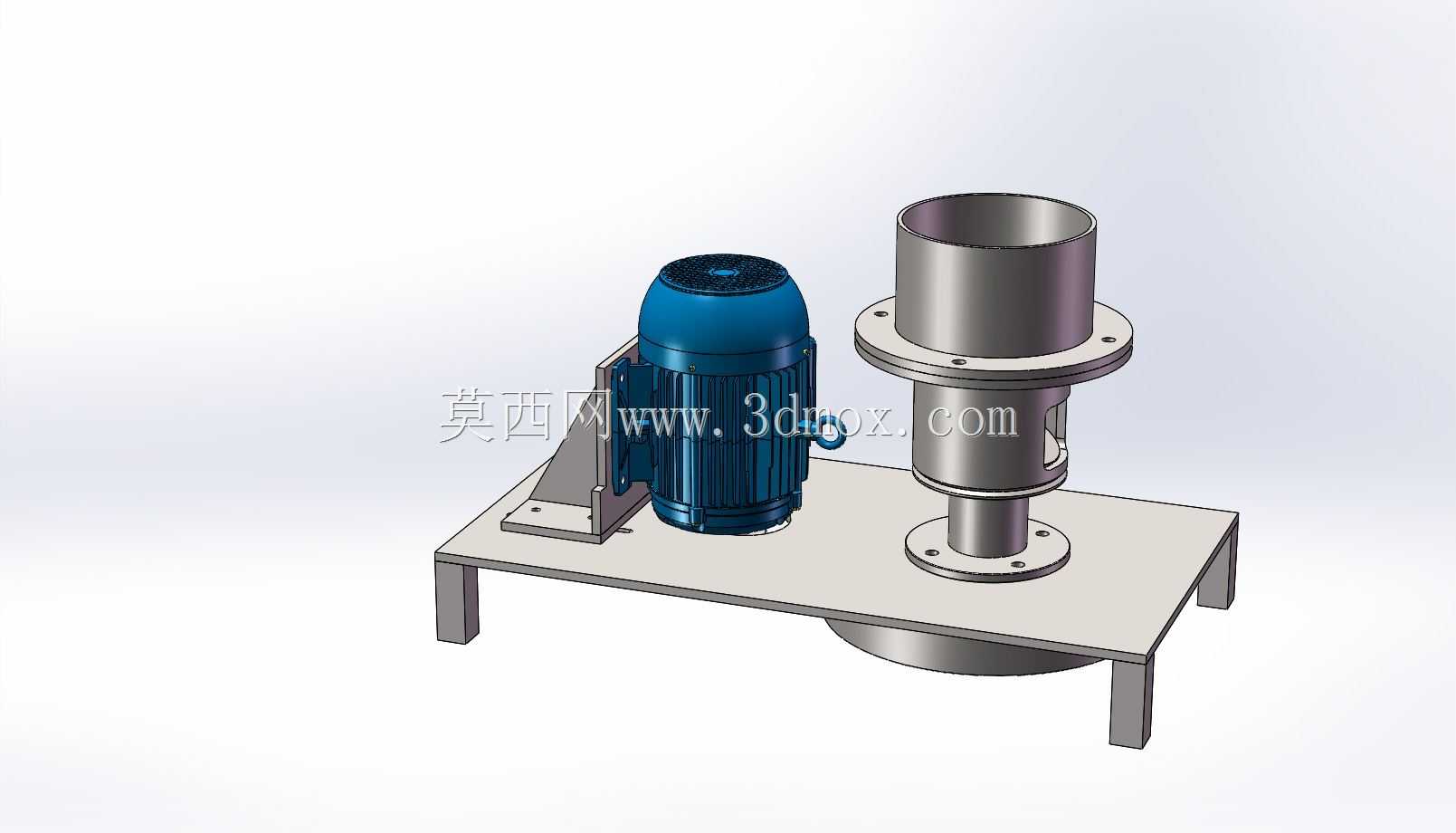

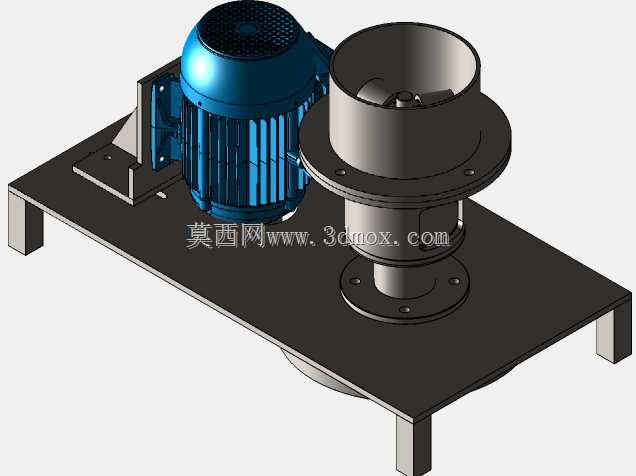

　　食用级液态辅料等，适配的介质温度范围受密封件材质限制，常规丁腈橡胶密封配置下可适配0-80摄氏度的介质工况，若更换氟橡胶密封可提升至120摄氏度的耐温区间。功能特性层面，这套结构采用电机与泵体分体式侧装布局，区别于常规管道泵的电机直连泵轴顶部的设计，侧装电机通过联轴器与泵轴连接，既避免了电机轴直接接触输送介质引发的密封渗漏风险，也方便后期单独拆解电机进行维护保养，无需拆解整个泵体流道部分；泵体上部的圆柱形筒体既作为稳压腔使用，可缓冲叶轮出口的流体脉动，降低出口管路的振动幅度，也预留了足够的气液分离空间，避免装置启动时泵腔存气引发的气缚故障，筒体与下部泵壳、安装法兰之间均采用止口定位加螺栓紧固的连接方式，同轴度公差可控制在0.

　　05mm以内，有效降低高速运转时的轴系偏摆量。设计思路上，整套结构优先考虑安装便捷性与维护友好性，底部的方形机架采用钢板折弯焊接成型，四个支腿预留了地脚安装孔，机架面板上分别加工了电机安装定位面与泵体法兰安装定位面，两个定位面的平面度公差控制在0.03mm以内，且通过加工工装保证两个安装位的轴系中心高匹配，避免联轴器安装时出现角向偏差；电机安装座额外设置了加强筋结构，抵消电机启动与运转时的扭矩反力，防止长期运转后安装座出现变形移位；泵轴的支撑采用上下两套深沟球轴承的配置，上部轴承承受径向载荷与少量轴向载荷，下部轴承靠近机械密封位置，额外设置了挡油环结构，避免轴承润滑脂泄漏进入泵腔污染输送介质，机械密封采用单端面内装式结构，

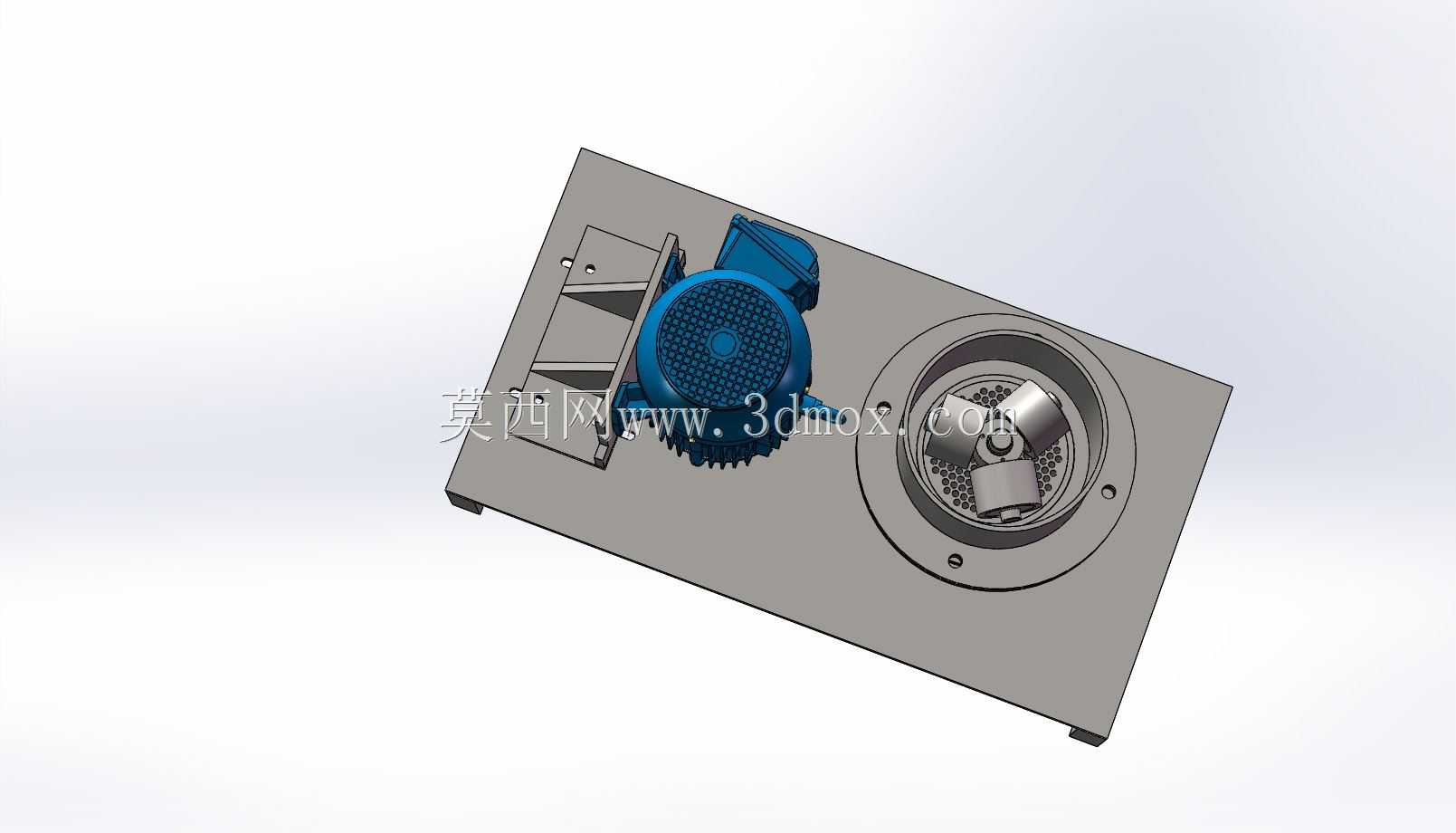

　　动环随泵轴旋转，静环固定在泵壳的密封安装座上，密封面的比压通过弹簧预紧力调整，可适配常规的低压输送工况。外形尺寸与安装边界方面，整套装置的总高度控制在500mm以内，机架的方形安装面板尺寸为380mm×320mm，四个支腿的安装孔中心距为350mm×290mm，安装时仅需在台面预留对应位置的M10螺栓固定孔即可，无需额外的支撑结构；电机采用标准B3安装方式的三相异步电机，中心高为90mm，功率配置为0.75kW，适配220V/380V两种供电规格，泵体的入口为下部轴向入口，通径为50mm，出口为上部筒体侧方的径向出口，通径为40mm，外接管路时可直接通过法兰或软管接头连接，无需额外变径调整；联轴器采用弹性梅花联轴器，可补偿少量的轴系径向与角向偏差，降低安装时的对中精度要求，同时可吸收部分运转时的振动，减少振动向机架与外接管路的传递。实际建模过程中，所有配合面均按照机械设计手册的公差要求预留了配合间隙，轴承安装位采用基孔制过渡配合，密封件安装槽的尺寸严格按照对应密封件的标准规格设计，避免出现密封压缩量过大导致的密封件过早磨损，或是压缩量不足导致的渗漏问题；机架的焊接位置均做了倒角处理，建模时预留了焊脚尺寸，方便后续出工程图时标注焊接要求，所有外露的螺栓连接位置均预留了足够的扳手操作空间，拆解维护时无需使用特殊工装，采用常规的开口扳手或内六角扳手即可完成所有拆装操作。
