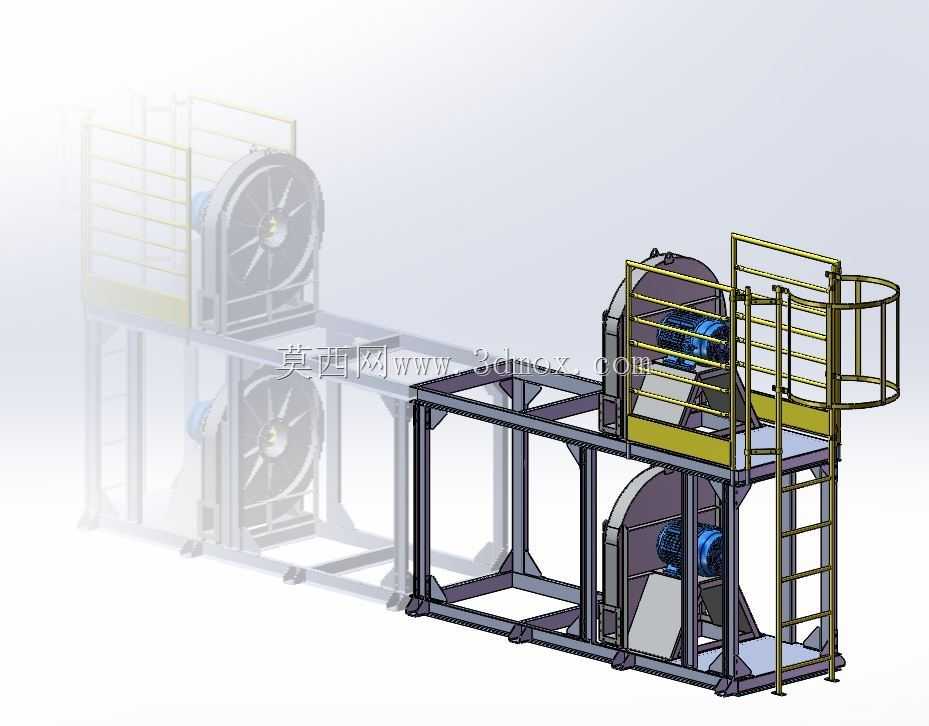

双层带梯台工业风机组架结构设计

　　这套双层排布的工业风机组架，主要面向厂房集中通风、产线工艺送风、大型空间空气置换类场景设计，区别于单台落地风机的零散布置，采用集成式机架承载两台同规格离心风机，能在有限占地空间内实现双倍通风量输出，适配车间层高受限、设备安装区域紧凑的现场工况。从结构设计逻辑来看，机架主体采用矩形钢管拼焊成型，主承重梁选用壁厚满足动载荷要求的型材，焊接位置全部做满焊处理后打磨焊渣，避免长期运行中风机振动引发焊缝开裂问题；上下两层风机安装位都预留了与风机底座匹配的螺栓孔位，孔位公差控制在安装允许范围内，现场无需二次打孔即可完成风机固定，同时每层安装面都加设了橡胶减震垫的放置槽，能有效阻隔风机运行时的振动向机架及地面传递，降低整体运行噪音。

　　机架侧边集成的直爬梯与上层操作平台做了一体化设计，爬梯踏步采用防滑花纹钢板弯折成型，踏步间距符合人工攀爬的人机工程尺寸，上层平台周边设置了高度符合安全规范的防护护栏，护栏横杆间距满足防坠落要求，平台临边位置还预留了安全挂点，方便运维人员佩戴安全绳进行上层风机的检修、叶轮清理、皮带更换等作业，无需额外搭设临时脚手架。在安装边界方面，整套设备的底部支撑脚采用可调式地脚结构，可根据现场地面平整度调整高度，调整范围覆盖常规厂房地面的不平度误差，安装时只需保证四个支撑脚受力均匀即可，无需额外做混凝土基础预埋；机架整体宽度适配标准厂房门的通行宽度，可整体完成厂内转运与进场安装，无需拆分后二次组装。设计过程中对机架的受力做了模拟校核，

　　不仅考虑两台风机满负荷运行时的静载荷，还叠加了风机启动时的动载荷、运维人员在平台作业时的活载荷，确保机架长期运行无明显形变；风机与机架的连接位置特意做了错位避空设计，方便后期更换风机时的吊装操作，不会出现机架梁体挡住风机吊点的问题。另外，机架的表面处理采用喷塑工艺，相比普通喷漆更耐车间内的油污、粉尘腐蚀，延长整体结构的使用寿命，爬梯与护栏的边角位置全部做了圆弧过渡处理，避免运维人员作业时被尖锐边角划伤。从实际使用角度出发，这种双层集成式风机架相比两台独立落地风机，能减少近百分之四十的占地空间，同时集中式的布线、风道连接也能减少现场安装的工程量，风道接口位置在机架出厂前就预留了标准法兰连接位，可直接对接现场通风管道，无需现场焊接法兰。
