车用发动机点火火花塞结构三维数模

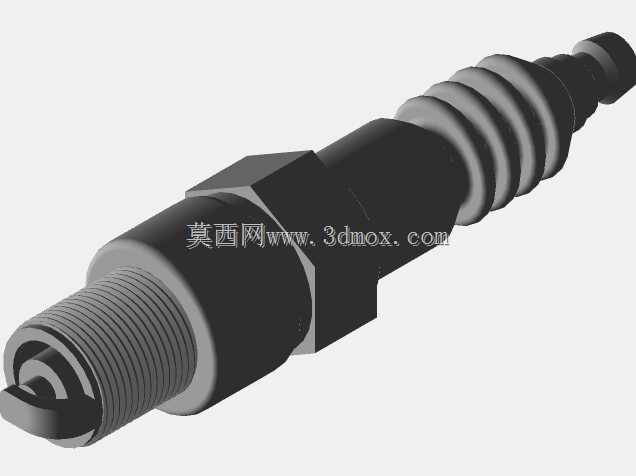

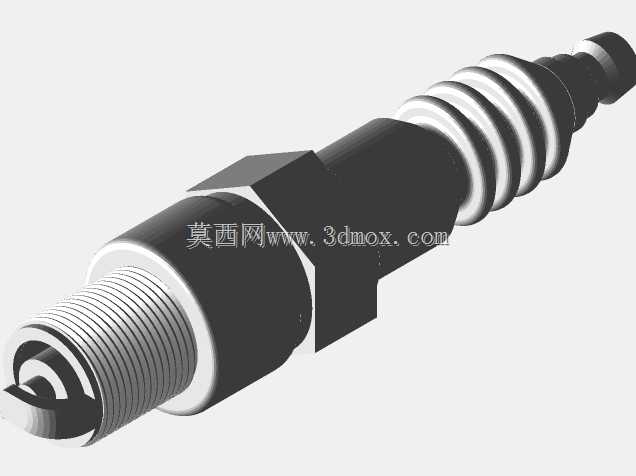

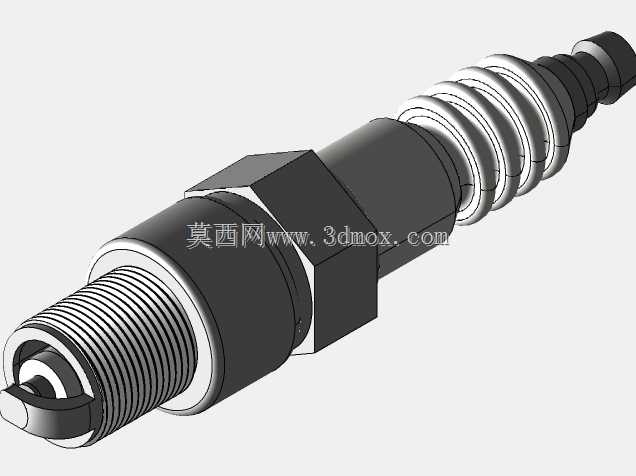

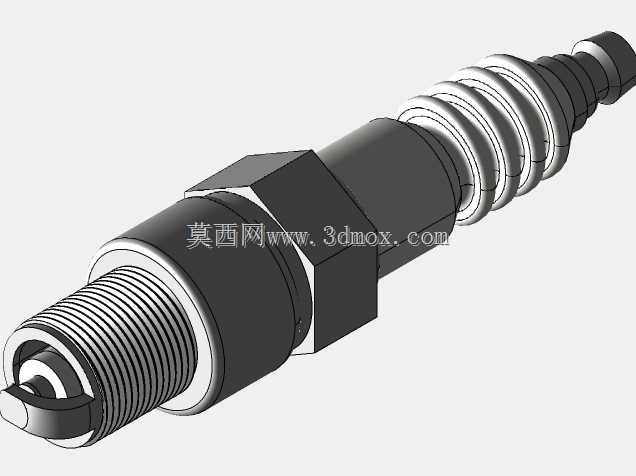

　　在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧效率、动力输出稳定性的核心执行部件，这套三维数模完整还原了量产车用火花塞的全尺寸结构细节，可直接用于发动机点火系统匹配设计、教学演示、虚拟装配校验等场景。从实际工程应用来看，火花塞的工作环境极为苛刻，需要在缸内数十个大气压的燃烧压力、上千摄氏度的瞬时高温、上万伏的点火脉冲电压下持续稳定工作，因此建模过程中完全按照量产零件的工艺逻辑拆分结构，没有做简化处理。数模中清晰呈现了接线螺母、绝缘瓷体、金属壳体、密封垫圈、中心电极、侧电极这几个核心组成部分，各部分的配合公差、装配关系都和实际量产零件保持一致。设计思路上，首先考虑的是安装适配性，金属壳体上的六角拧动结构、螺纹段的公称尺寸、

　　拧入深度都严格遵循主流乘用车汽油机的缸盖安装孔标准，安装边界完全匹配常见的M14×1.25安装规格，密封垫圈的压缩量预留了0.3-0.5mm的设计空间，能够保证安装后缸盖燃烧室的密封性能，避免出现漏气、压力损失的问题。绝缘瓷体部分的爬电距离、肋条结构都按照高压绝缘要求设计，数模中还原了瓷体表面的多道环形凸肋，这些结构的作用是增加高压接线端与金属壳体之间的表面爬电距离，避免高湿、积污环境下出现高压闪络、漏电跳火的故障，同时瓷体与金属壳体之间的填充密封层结构也做了完整呈现，保证内部的密封性能，防止缸内燃烧气体窜入瓷体内部造成绝缘失效。中心电极与侧电极的间隙按照常规量产车的0.8-1.1mm标准值设计，电极头部的形状做了收窄处理，

　　能够降低点火所需的击穿电压，提升点火可靠性，同时电极伸出壳体端面的突出量也经过匹配，既保证点火位置处于燃烧室的最优区域，让混合气能够被快速引燃，又避免电极过度伸入燃烧室受到高温燃气的过度冲刷，缩短使用寿命。金属壳体的滚花段、螺纹段的牙型都完全符合紧固件标准，在做虚拟装配时可以直接和缸盖的安装螺纹孔完成干涉检查，不需要额外调整尺寸。从功能特性来看，这套数模还原的火花塞属于电阻型量产结构，内部集成的抑制电阻能够削弱点火时产生的电磁干扰，避免对车载电控系统、收音设备造成电磁影响，这部分的内部结构在数模中也做了分层呈现，能够清晰看到电阻体、导电密封层、中心电极杆的连接关系。在发动机整机设计的虚拟验证环节，

　　导入这套数模可以完成火花塞与缸盖冷却水腔、气门、活塞顶部的间隙校验，避免活塞运行到上止点时碰撞电极，也能确认点火位置与燃烧室形状的匹配度，优化混合气的火焰传播路径。对于职业院校的汽修、内燃机相关专业教学来说，这套拆分式的数模可以用来拆解演示火花塞的内部构造，讲解各部分的功能作用，比平面示意图的展示效果更直观。在做点火系统的故障模拟仿真时，也可以基于这个数模调整电极间隙、突出量等参数，模拟不同磨损状态、不同积碳程度下的点火性能变化，为故障诊断、维护标准制定提供三维模型基础。建模过程中所有的圆角、倒角都按照实际机加工、陶瓷烧结的工艺要求设置，没有出现工艺无法实现的尖锐棱角，金属壳体的表面处理层厚度、瓷体的釉面层厚度都在数模中预留了对应的尺寸空间，完全符合实际生产的工艺要求，不会出现数模和实际零件脱节的问题。
