机床用支撑副钻头刀夹结构设计

项目分类:机床 发布时间:2022-03-03 ID:567109
  • 机床用支撑副钻头刀夹结构设计
  • 机床用支撑副钻头刀夹结构设计
  • 机床用支撑副钻头刀夹结构设计

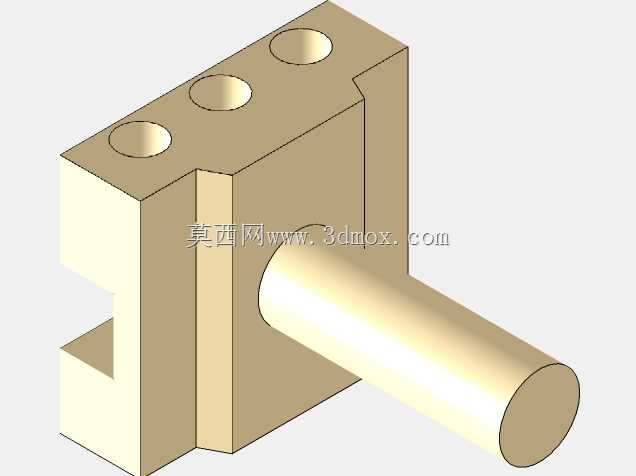

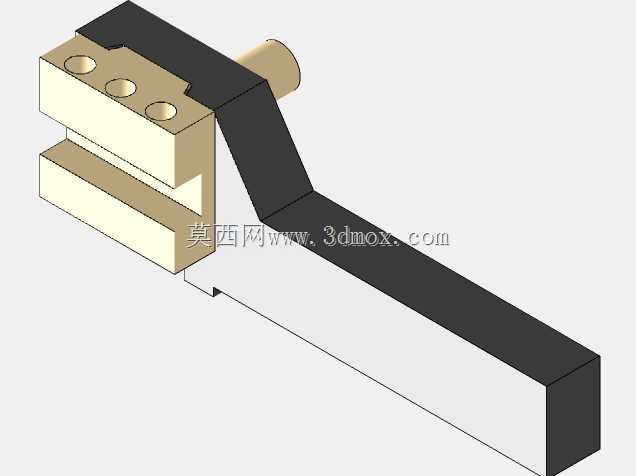

  在数控车床、加工中心的深孔加工、台阶孔钻削工序里,这类支撑副钻头的夹持组件是保障小直径副钻稳定作业的核心配套部件,很多机加工场景里主钻头完成大孔径钻削后,需要同步或序完成孔内台阶、倒角、侧向小孔的加工,副钻头因为悬伸长度大、刀杆直径小,单独装夹很容易出现振颤、让刀,甚至断刀的问题,这个夹持结构就是为了解决这类工况的装夹刚性问题设计的。从结构上看,整个组件采用分体式组合设计,前端的夹持块采用上下对合的夹装结构,三个均匀分布的锁紧孔可以穿装内六角螺钉,根据副钻头的柄部直径调整锁紧力,既可以适配直柄麻花钻,也能装夹硬质合金中心钻、倒角钻这类小柄径刀具,夹持块的贴合面做了精密的平面磨削,合模之后的缝隙控制在0.02mm以内,

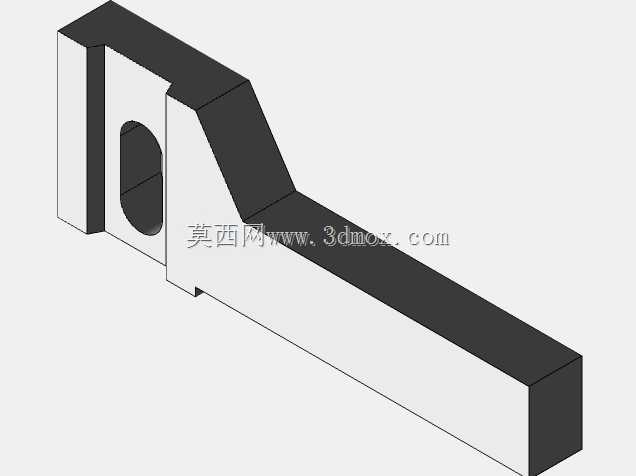

  避免装夹后钻头出现偏摆。夹持块后侧延伸出的L型支撑臂是整个结构的刚性核心,臂身的厚度经过受力仿真优化,在满足避让主刀路、不与工件、夹具发生干涉的前提下,尽可能加大截面尺寸,降低切削过程中的形变,支撑臂末端的圆柱定位轴是和机床刀塔、刀座配合的安装基准,轴径采用标准的刀塔安装孔尺寸公差,装夹时不需要额外做过渡套,直接插入刀座的定位孔后侧向锁紧即可完成固定,安装重复定位精度可以控制在0.01mm以内。实际使用的时候,这个刀夹通常安装在数控车床的排刀架或者转塔刀架的侧装工位,和主切削刀具错开布置,主刀完成外圆车削、大孔钻削后,刀塔转位到该工位,副钻头沿着Z向进给完成孔内的二次加工,因为支撑臂的悬伸长度是按照常见盘类、

  轴类零件的加工深度设计的,加工时夹持端距离工件加工面的距离可以控制在2倍钻头直径以内,大幅提升了小直径钻头的切削刚性,相比普通的钻夹头装夹,这种结构的抗振性能提升40%以上,能有效降低孔壁的振纹,提升孔位的位置精度。设计过程中也充分考虑了排屑和冷却的空间,夹持块的前端做了斜角避让,不会阻挡切削液冲到切削区域,也不会和缠绕的铁屑发生剐蹭,上下夹块的拆卸也很方便,更换不同直径的副钻头时只需要松开三个锁紧螺钉,放入钻头后重新拧紧即可,不需要把整个刀夹从机床上拆下来,能减少换刀辅助时间。整个结构的外形尺寸适配主流的中大型数控车床刀塔安装空间,支撑臂的长度不会超出刀塔的回转半径,转位过程中不会和机床防护门、卡盘发生碰撞,

  夹持块的宽度也控制在标准刀位的宽度范围内,不会占用相邻刀位的安装空间,在多刀位的复杂加工工序里,可以和外圆刀、镗刀、切断刀同时安装在刀塔上,完成一次装夹下的全部孔加工工序,减少工件的二次装夹误差。另外,夹持块和支撑臂采用不同的材质搭配,夹持块用铜合金制作,锁紧时不会夹伤钻头的硬质合金柄部,也能起到一定的阻尼减振作用,支撑臂采用调质合金钢制作,保证整体的结构刚性,长期使用不会出现形变,定位轴的表面做了淬火处理,硬度达到HRC45以上,多次拆装也不会出现磨损导致的定位间隙。
