螺杆式手动平口夹持工装结构设计

　　在常规机加工、钳工修配、小零件装配的作业场景里，这类螺杆驱动的手动夹持装置是工位上出镜率极高的基础工装，不管是台式钻床的工件定位、小型铣床的毛坯装夹，还是钳工台上去毛刺、锉修、划线的工件固定，都能看到这类结构的身影。和液压、气动类的自动夹持工装不同，纯机械螺杆传动的结构不需要外接动力源，完全靠手动操作就能实现夹紧力的无级微调，对于小批量、多品种的零散加工场景来说，部署成本极低，也不存在气动管路漏气、液压系统漏油的维护痛点，哪怕是没有配套动力接口的临时作业工位，也能直接投入使用。

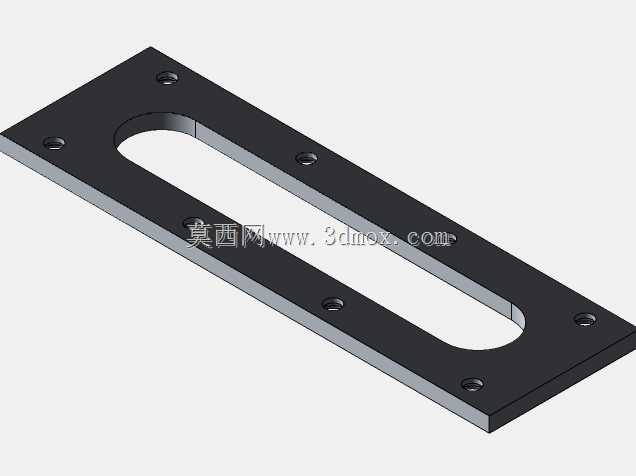

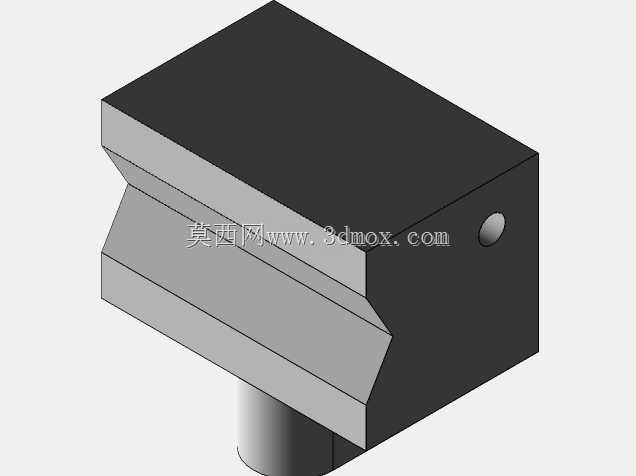

　　从结构设计逻辑来看，这套夹持装置采用固定钳身搭配活动钳口的布局，钳身整体为一体式铸铁类材质的框架结构，底部预留了和工作台T型槽匹配的安装凸缘，安装时可以通过螺栓直接固定在钳工台或者机床工作台上，整体安装边界的长宽尺寸适配常规小型工位的安装空间，不会占用过多台面上的操作区域，固定钳口和活动钳口的夹持面做了V型槽与平面结合的设计，既可以装夹规则的方形、矩形工件，也能对圆柱形的轴类、杆类零件实现稳定对中夹持，避免圆柱工件装夹时出现打滑、偏转的问题。

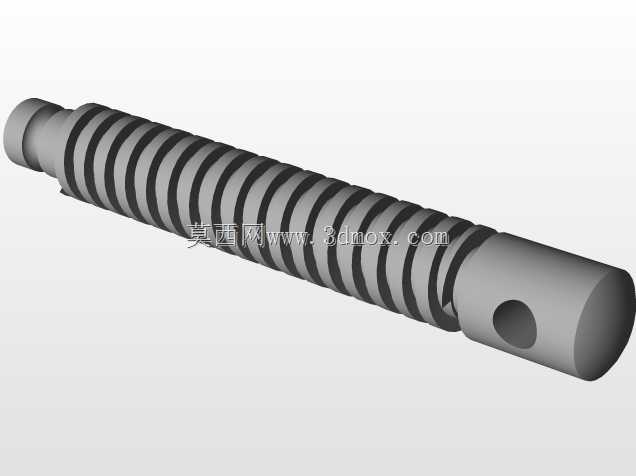

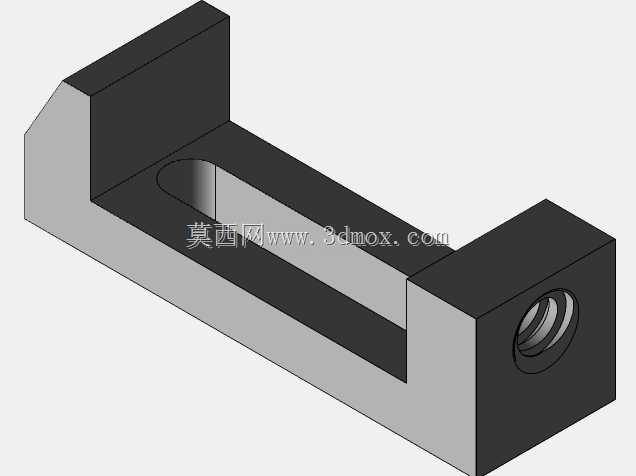

　　传动部分采用梯形螺杆的结构设计，螺杆和活动钳身之间通过螺母副配合，转动端部的T型手柄时，螺杆的旋转运动转化为活动钳口的直线进给运动，梯形螺纹的自锁特性可以保证夹紧后不会因为加工过程中的振动出现松脱，不需要额外增加锁紧机构就能维持足够的夹持力。手柄的力臂长度经过匹配设计，操作人员单手施加作用力就能产生足够的夹紧力矩，不需要借助加力杆就能满足常规有色金属、低碳钢类小型零件的装夹需求，同时也能避免夹紧力过大导致薄壁零件装夹变形的问题。

　　在实际使用的细节设计上，钳身的导轨面做了贴合式的配合结构，活动钳口沿着钳身的导轨做直线运动，全程不会出现偏摆，保证夹持面的平行度，装夹工件时两个钳口的贴合度足够，不会出现工件一端夹紧一端悬空的翘曲问题。钳口板采用可拆卸的结构设计，长期使用出现磨损、压痕之后，可以单独更换钳口板，不需要整体更换钳身，大幅降低了工装的长期使用成本。螺杆的端部和固定钳身的配合位置做了轴向限位结构，转动手柄时螺杆只做旋转运动不会产生轴向窜动，保证进给量的控制精度，操作人员可以根据工件的尺寸精准控制钳口的开合距离，调整过程顺滑无卡滞。

　　这类夹持工装的适用场景覆盖了从五金维修、学生金工实习到小型加工门店的批量轻加工场景，没有复杂的电控、液控元件，日常维护只需要定期在螺杆螺纹副、导轨配合面涂抹润滑脂，就能保证长期使用的操作顺滑度，不会因为长期闲置出现锈蚀卡滞的问题。和精密机用虎钳相比，这类结构的夹持工装更偏向通用型作业场景，夹持行程覆盖了常规小型零件的尺寸范围，开口量可以满足大多数100毫米以内尺寸工件的装夹需求，钳身的高度设计也预留了足够的操作空间，装夹工件后不会因为钳身过高干涉刀具、锉刀等加工工具的操作路径。

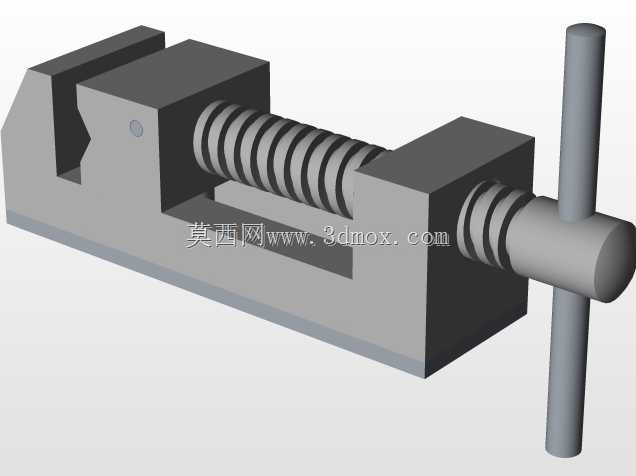

　　从建模的结构还原角度来看，这套模型完整复现了钳身、活动钳块、传动螺杆、操作手柄、固定钳口几个核心部件的配合关系，各个部件的装配间隙符合实际加工的公差要求，没有出现干涉、错位的结构问题，既可以作为工装设计的参考结构，也能用于机械基础课程的传动结构演示，帮助初学者理解螺旋传动在手动夹具上的实际应用逻辑，理解夹紧力传递、自锁特性在工装设计里的实际落地方式。
