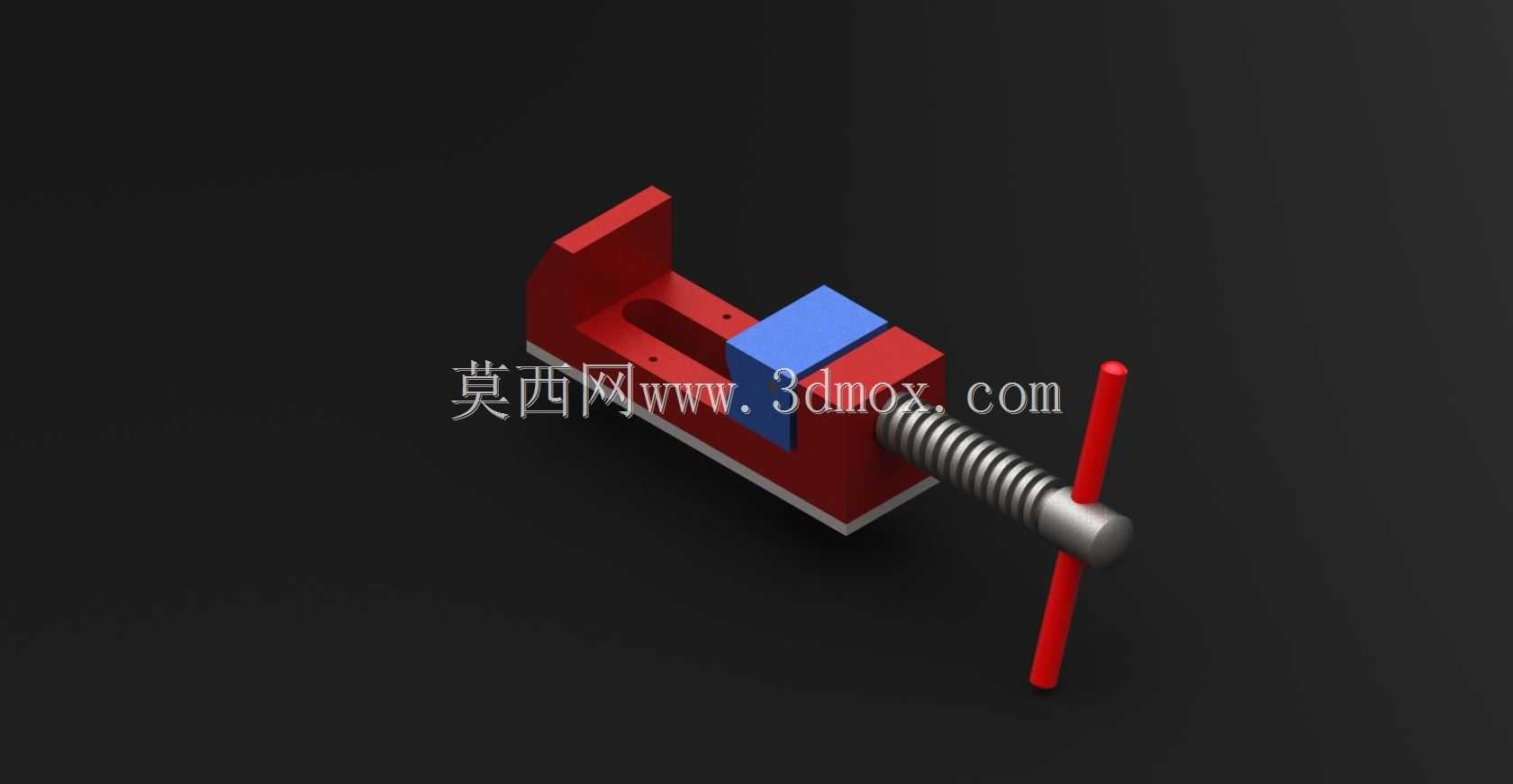

小型螺旋压紧式手动夹持工装结构

　　在日常钳工修配、小零件钻孔攻丝、样件打磨去毛刺、电子元器件引脚焊接固定这类轻载夹持作业场景里，这类小型螺旋压紧夹具的使用频率远高于重型台虎钳，它不需要占用台面上的固定安装位，可根据作业需求随时挪动位置，适配临时工位、外出维修、教学实训等多种非固定作业场景。从结构设计逻辑来看，整个夹具采用对称式受力布局，固定钳身作为整个结构的承载基体，底部做了加厚平直处理，放置在工作台面时可依靠自身重量保持初步稳定，钳口位置做了直角定位面，可保证被夹持工件的基准边与钳身保持垂直，避免装夹后工件出现歪斜影响加工精度。活动钳块与固定钳身之间采用燕尾槽导向配合，相比普通的平导轨结构，燕尾槽可同时承受垂直方向与水平方向的载荷，

　　夹紧工件时活动钳块不会出现向上翘起的问题，导向间隙可通过后期配磨镶条进行调整，长期使用出现磨损后也能快速恢复导向精度，不需要整体更换钳身部件。压紧驱动采用梯形螺纹副搭配T型操作杆的结构，梯形螺纹的牙根强度高，传动过程中对中性好，具备自锁特性，夹紧工件后不会因为作业过程中的振动出现松脱问题，不需要额外增加锁紧机构；T型操作杆穿在螺杆末端的通孔内，不需要额外配置扳手类工具，徒手即可操作，操作力臂长度经过匹配，普通人施加正常握力即可产生足够的夹紧力，满足轻载加工的夹持需求，不会因为夹紧力过大导致薄壁类工件出现装夹变形。螺杆与活动钳块的连接位置采用了浮动连接结构，螺杆转动时不会带动活动钳块同步转动，同时可补偿小范围的同轴度误差，

　　避免螺杆出现别劲、卡滞的问题，延长螺纹副的使用寿命。钳身中部开设了长条形减重槽，在不降低整体结构刚性的前提下减少了材料用量，同时可作为排屑通道，加工过程中产生的金属切屑、打磨碎屑可通过槽口直接落下，不会堆积在导向槽内影响活动钳块的滑动顺畅度。从安装边界尺寸来看，这款夹具的整体长度控制在常规手掌可握持的范围内，钳口最大张开距离可覆盖绝大多数小型零件的装夹需求，整体高度较低，装夹工件后工件的重心靠近工作台面，钻孔、打磨过程中不会因为重心过高出现晃动。钳口位置没有做额外的齿形结构，可搭配铜质、铝质软钳口使用，装夹表面粗糙度要求较高的有色金属零件、塑料样件时不会夹伤工件表面，适配多材质工件的装夹需求。在实际使用过程中，

　　这类小型夹具还可配合C型夹固定在大型工作台的边缘位置，拓展装夹高度，满足不同高度工件的加工需求；弹簧复位结构套在螺杆外侧，松开操作杆时活动钳块可在弹簧弹力作用下自动退回，不需要手动拉开钳块，单手握持工件即可完成装夹操作，提升小批量零件加工时的装夹效率。整个结构没有复杂的异形曲面，所有零部件都可采用常规的铣削、车削工艺加工完成，加工成本低，后期维护时只需要定期在螺纹副、导向面位置涂抹润滑脂即可，不需要复杂的保养流程，适合作为车间工位的常备辅助工装，也可作为机械基础教学中螺旋传动、夹具结构的演示教具，帮助初学者理解手动夹紧机构的受力逻辑与结构设计要点。
