工业车间固废气雾净化处理装置结构

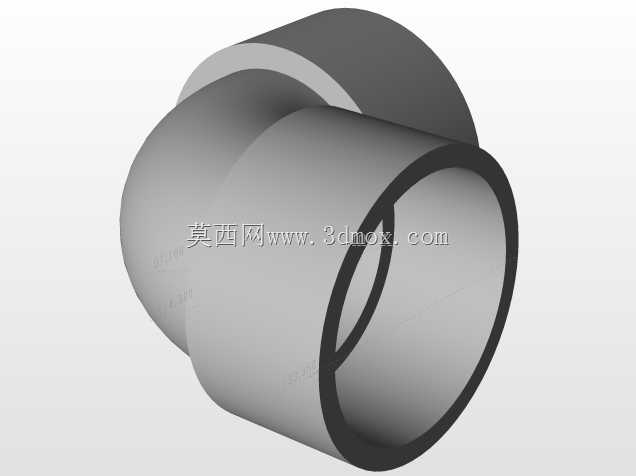

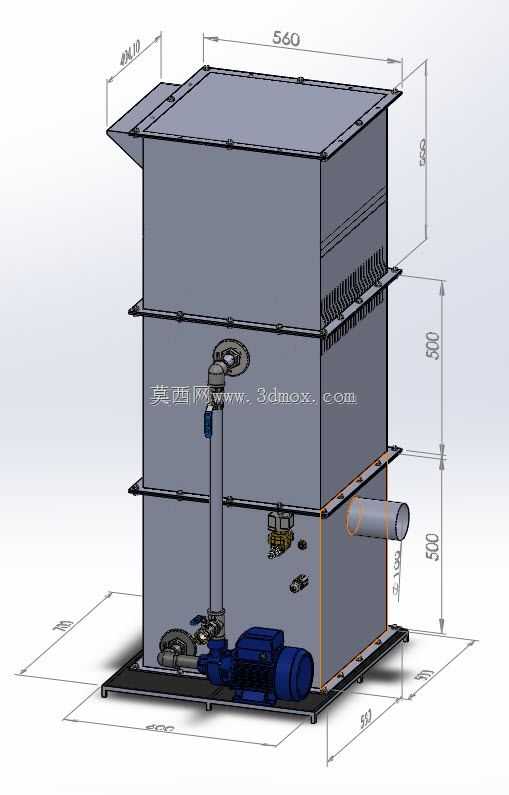

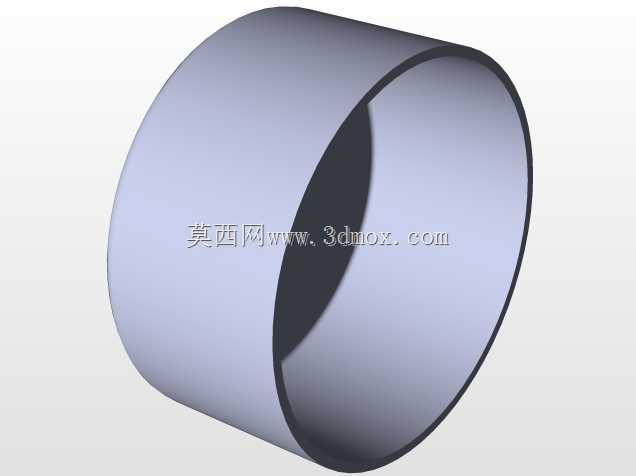

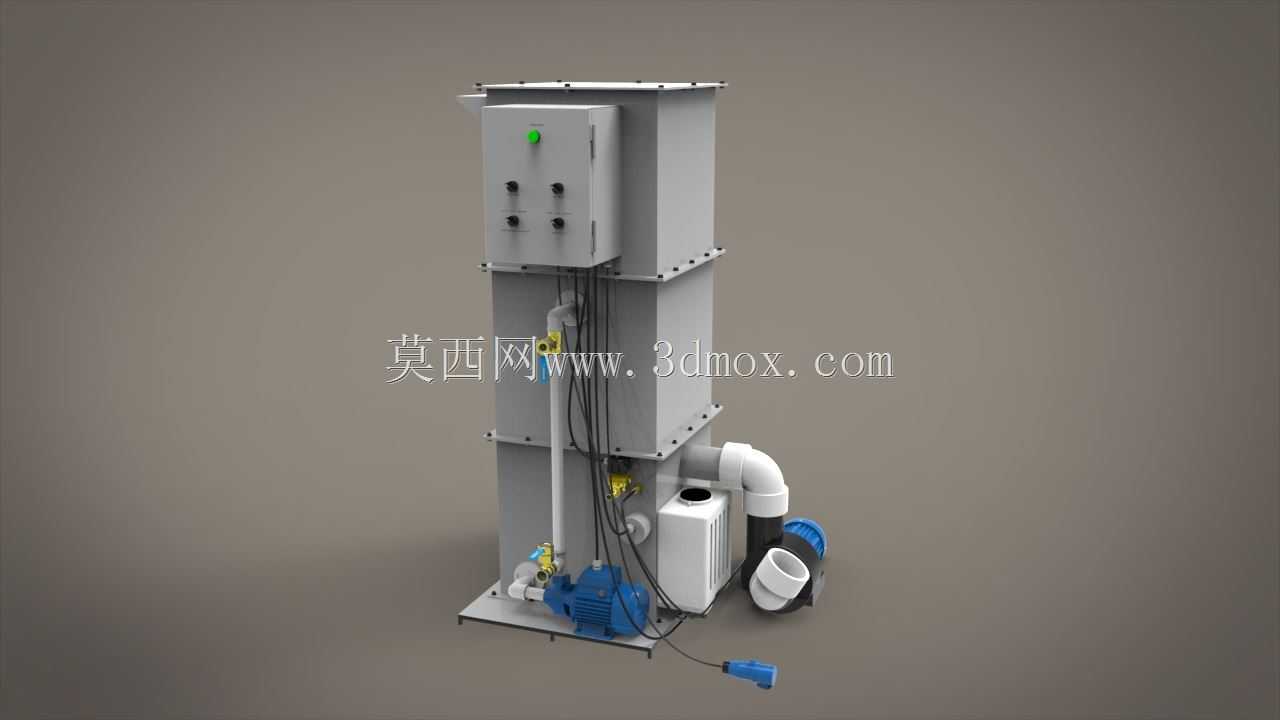

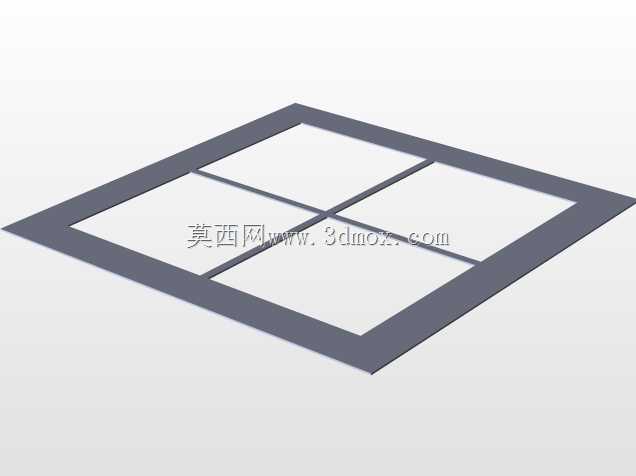

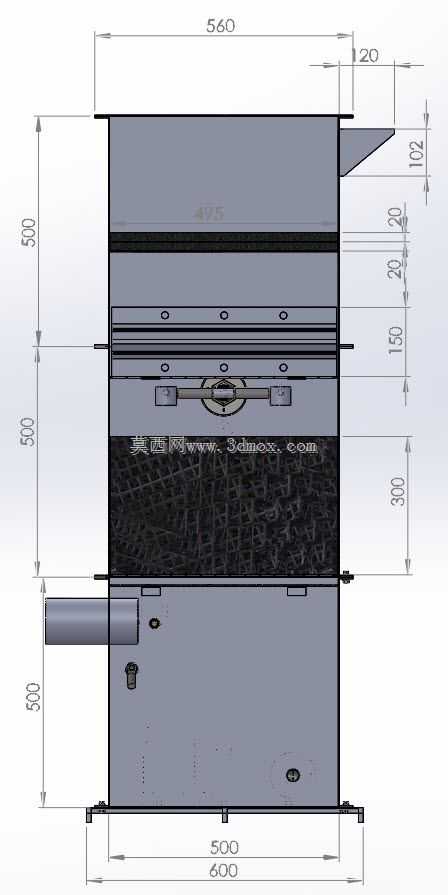

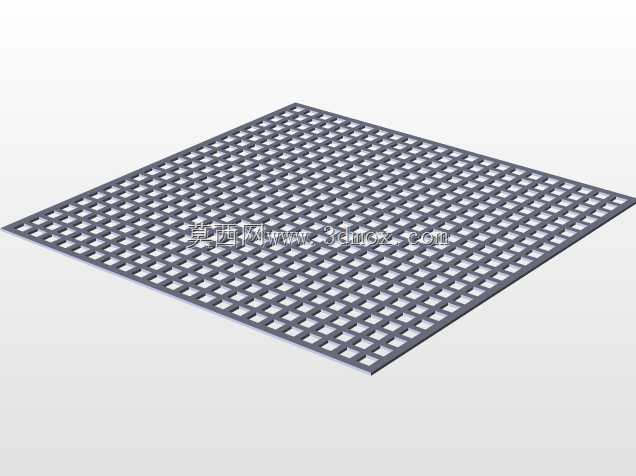

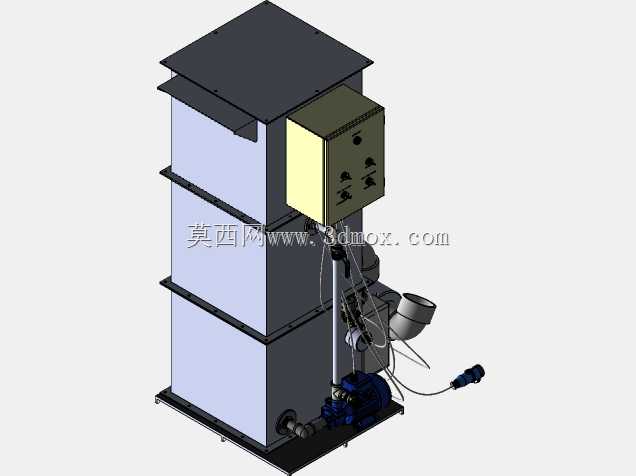

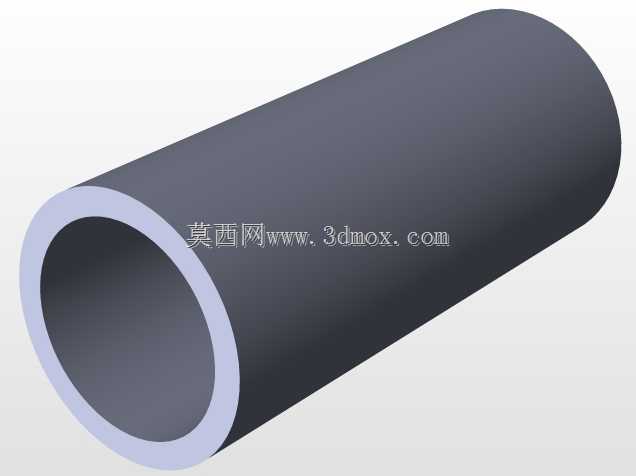

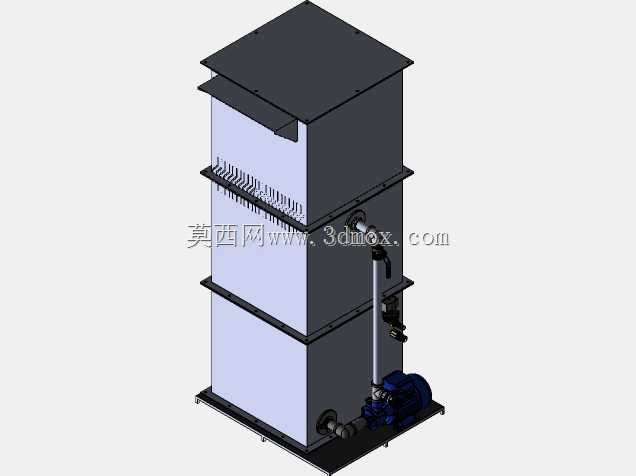

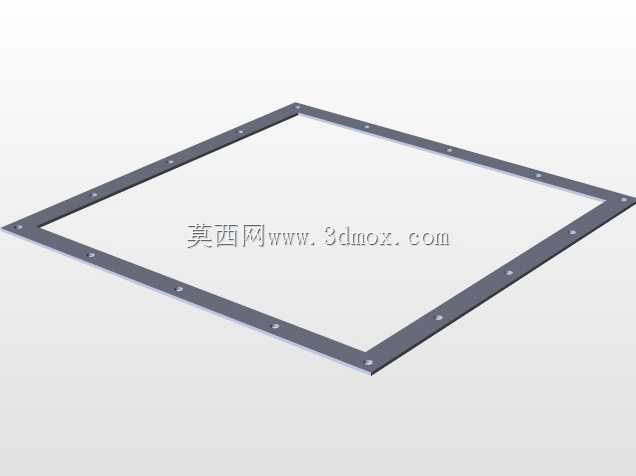

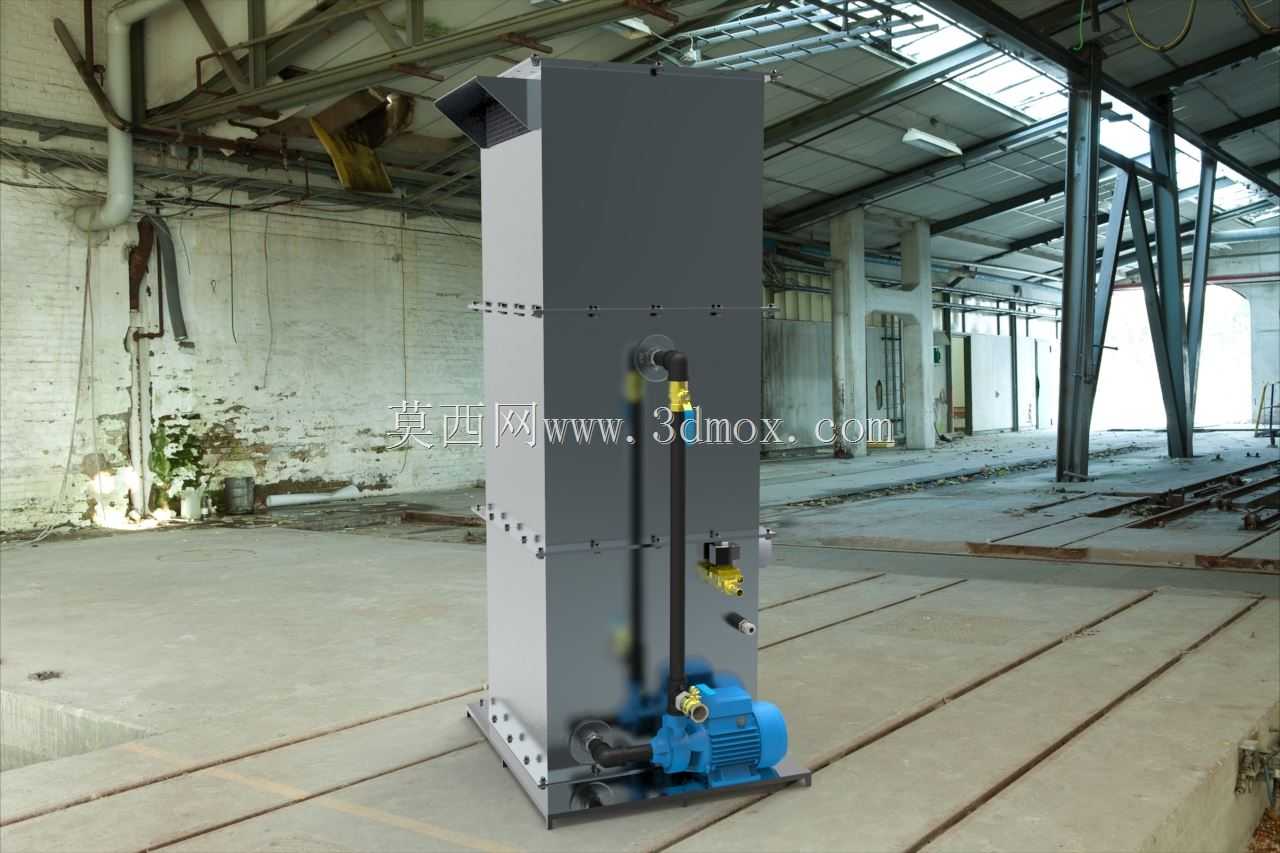

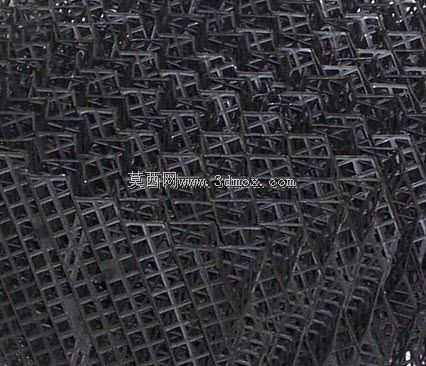

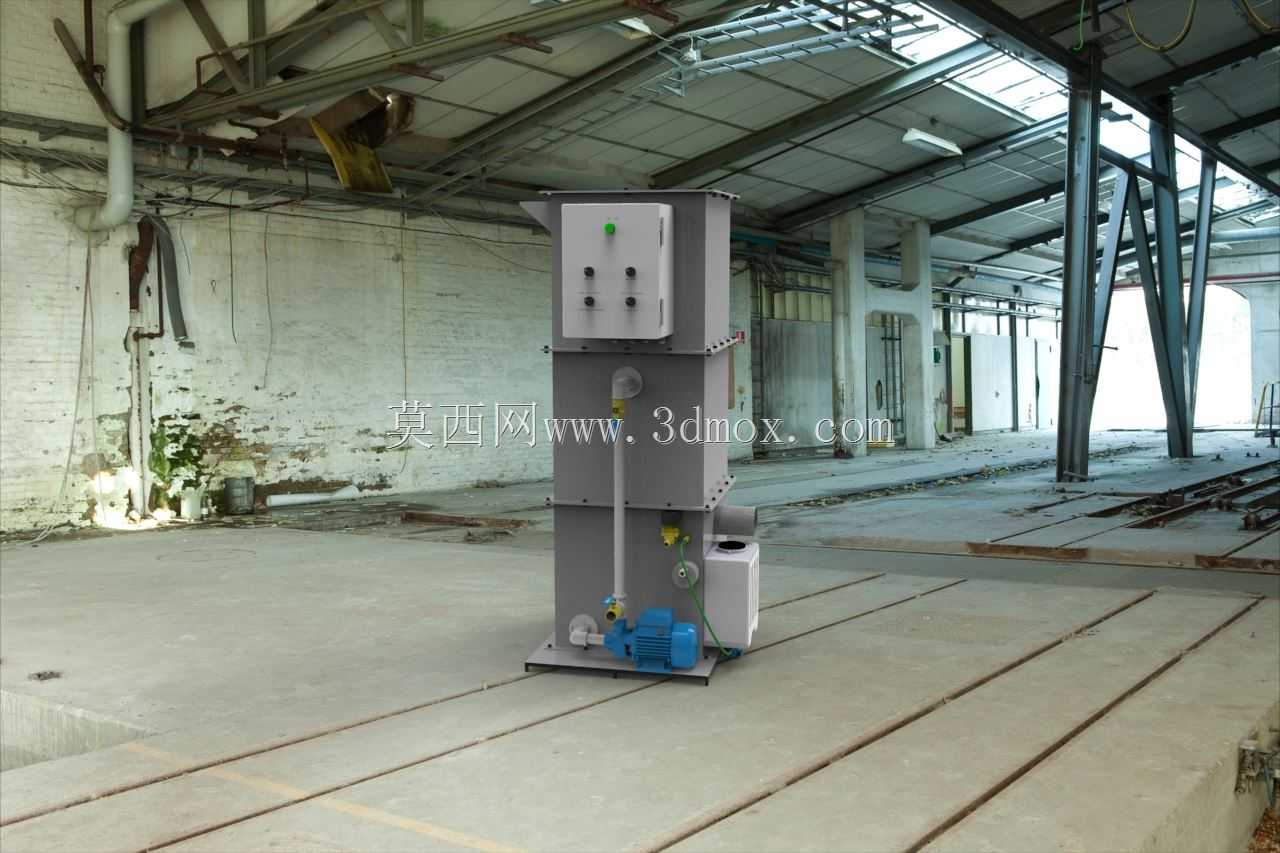

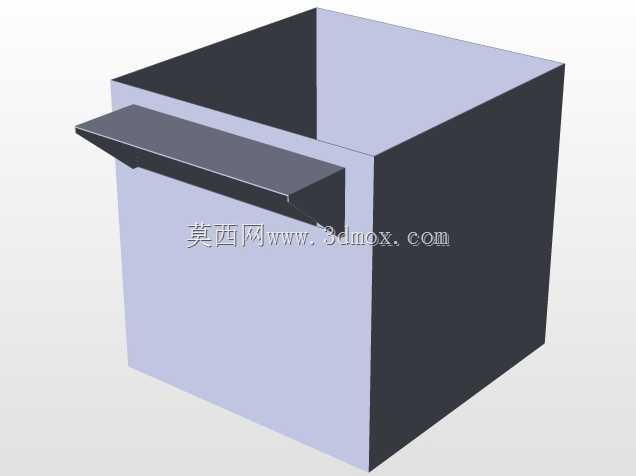

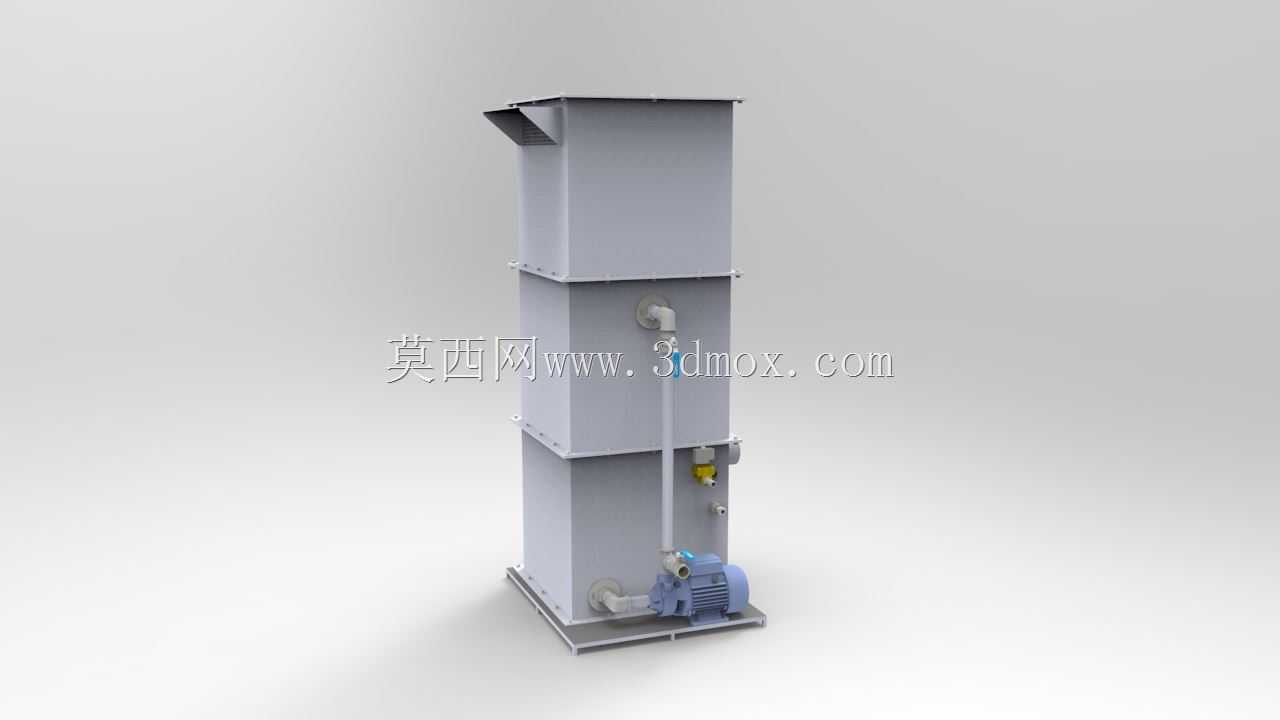

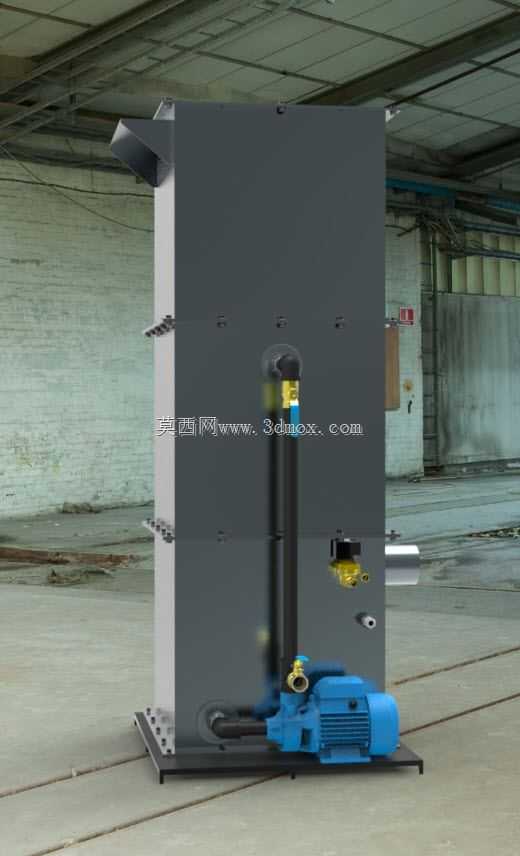

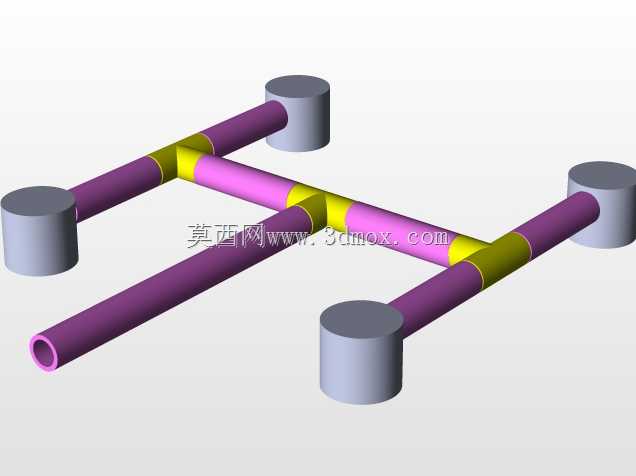

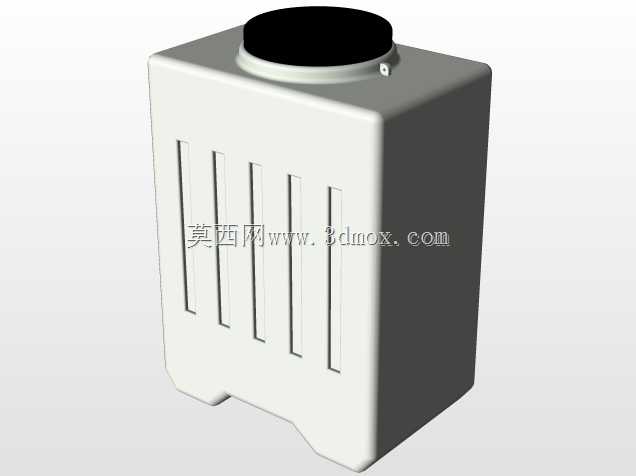

　　这套装置主要面向机加工、喷涂、焊接类生产车间的工位级废气固废处理场景，不少中小规模加工车间在做焊接、喷涂、打磨作业时，工位产生的焊烟、漆雾、打磨碎屑混杂着挥发性异味，直接排放既不符合车间作业环境要求，也达不到环保排放的基础标准，这类集成式净化装置不需要搭建复杂的中央除尘管路，单工位或者小范围作业区就能独立部署，适配灵活度比大型中央除尘系统高很多。从结构设计来看，整套装置采用立式柜体集成布局，主柜体采用薄钢板折弯焊接成型，内部预留了多级过滤腔室的安装空间，底部预留了动力单元的安装位，配套的流体输送泵直接固定在柜体底座的安装基板上，泵体进出口通过硬管与柜体内部的过滤腔、排气段连通，不需要额外做复杂的管路转接，

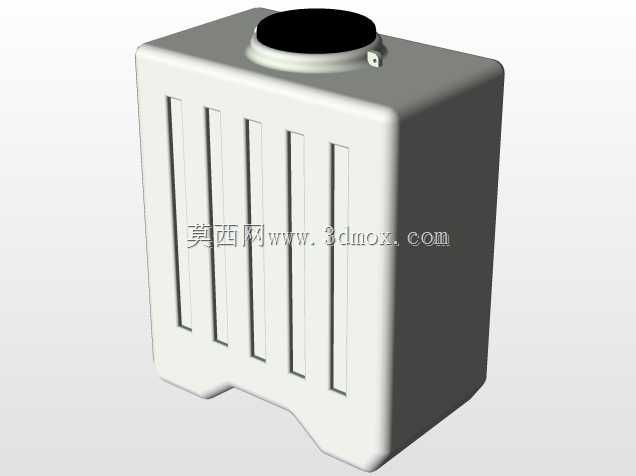

　　现场安装时只需要对接工位集气罩的进气口，接通电源和排风管就能投入使用，对车间现场的安装空间要求很低。设备运行时，工位产生的含尘、含异味气体从柜体侧方的进气接口进入，首先经过初级的固废分离段，大颗粒的金属碎屑、漆渣、打磨粉尘会在重力和导流结构的作用下落入底部的集尘抽屉，不需要频繁更换初级过滤耗材，只需要定期拉出抽屉清理积尘即可；经过初级分离的气体会进入中段的过滤吸附单元，细颗粒粉尘会被滤材拦截，气态的异味分子会通过吸附材料分解处理，最后经过处理的洁净气体通过顶部的排气段排出，部分工况下也可以直接对接车间回风系统，减少车间采暖或者制冷的能量损耗。设计阶段充分考虑了日常维护的便利性，柜体侧面预留了快开式检修门，更换内部滤材、

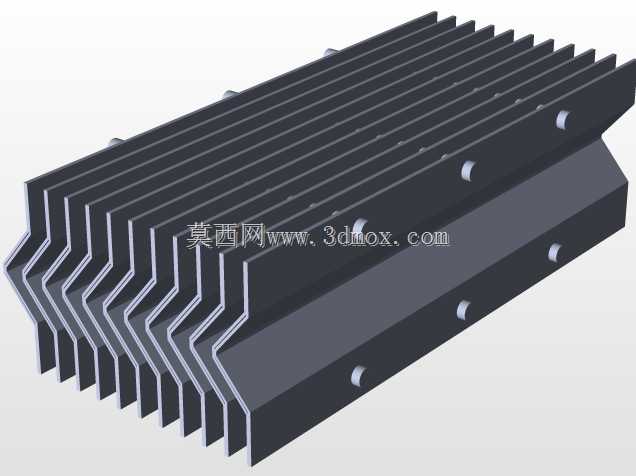

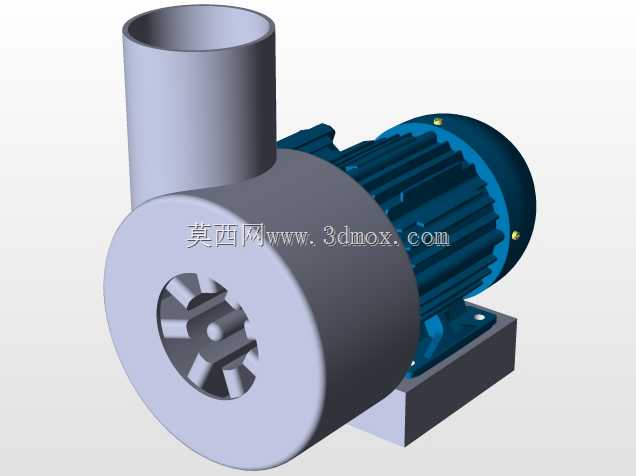

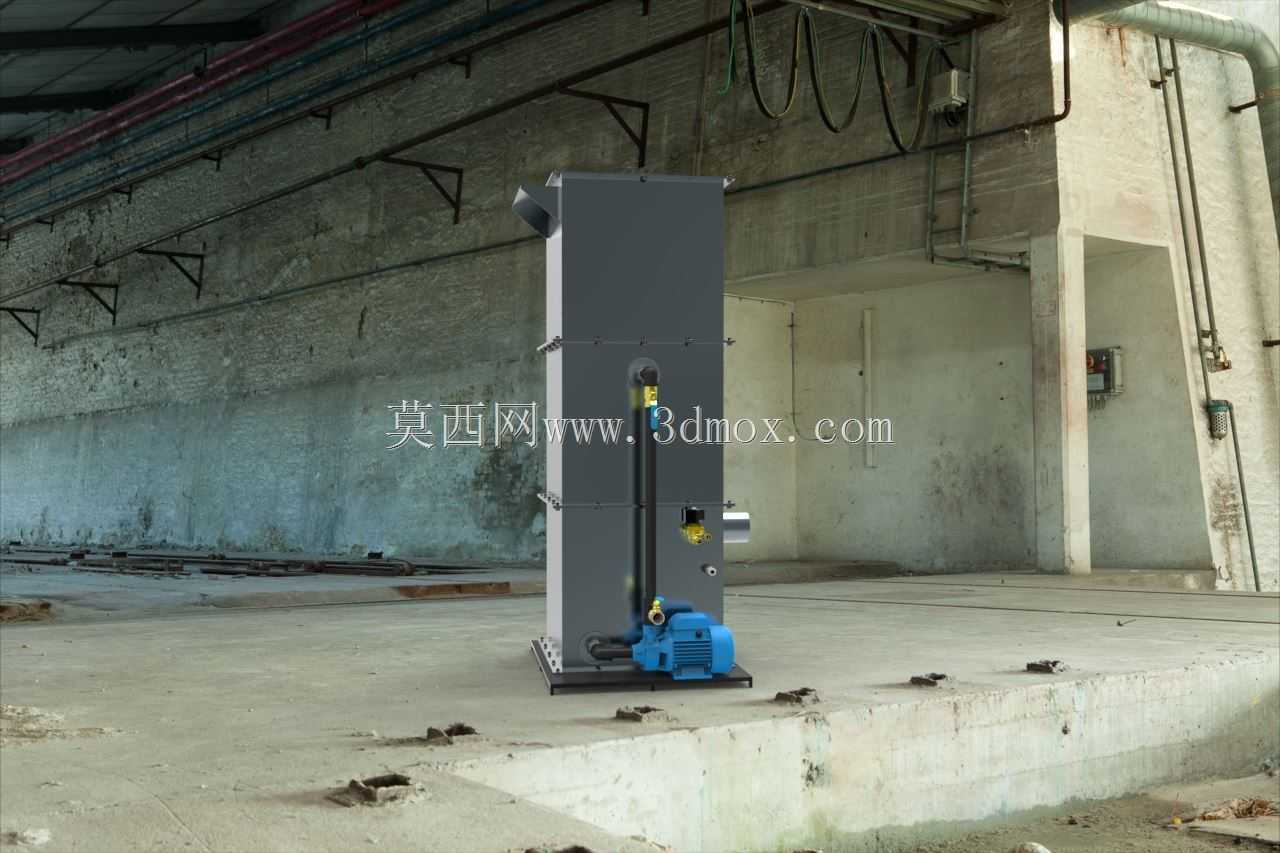

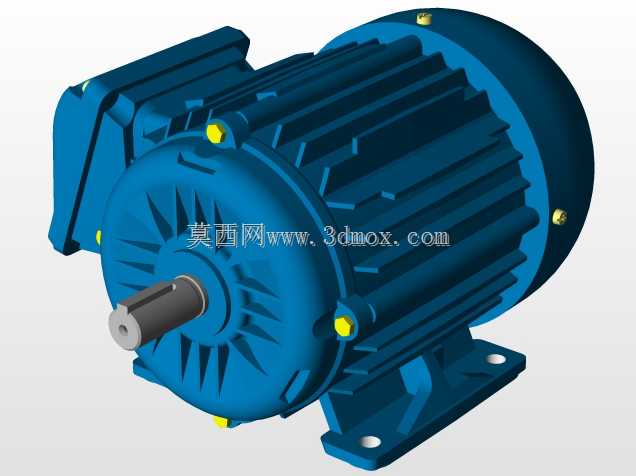

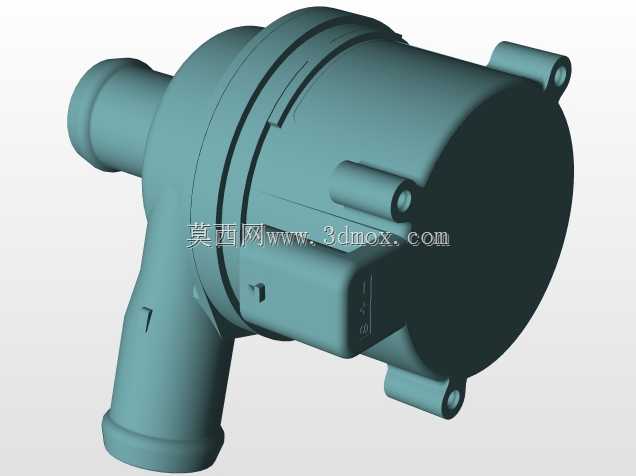

　　检查管路密封状态时不需要完全拆解柜体，检修门周边采用发泡橡胶条密封，避免运行过程中出现未处理气体泄漏的问题；底座的安装脚预留了地脚螺栓固定孔，地面平整度满足要求的情况下，直接打膨胀螺栓固定就能抵消泵体运行产生的振动，不需要额外做减震基础。从安装边界来看，整套装置的占地面积不到两平方米，立式结构的高度适配常规工业厂房的层高，顶部排气口的高度不会遮挡车间的起重设备行走路径，侧方的进气接口高度和常规工位集气罩的安装高度匹配，不需要额外做过长的管路转接，减少管路风阻带来的动力损耗。配套的动力泵采用端吸式离心泵结构，过流部件做了防腐处理，应对含有少量漆雾、焊接烟尘的潮湿气体也不会出现过早腐蚀的问题，泵体的接线盒预留了标准的线缆接口，

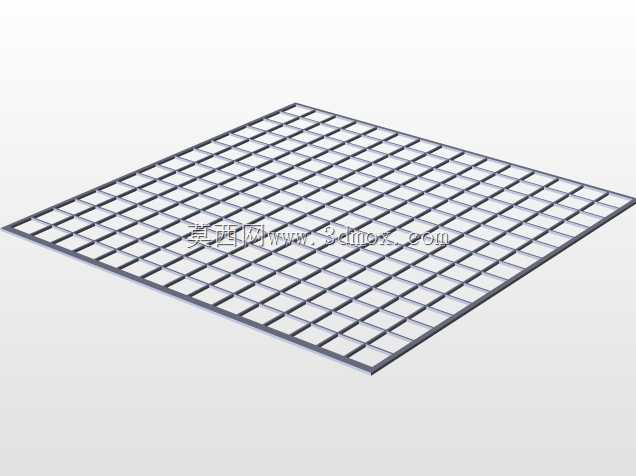

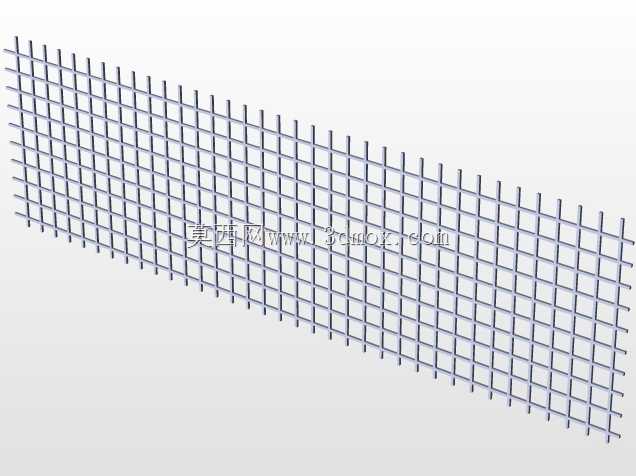

　　现场接线不需要额外加工转接件。柜体外部的喷涂采用工业级环氧聚酯粉末涂装，耐车间内的油污、切削液飞溅，日常清洁只需要用湿抹布擦拭即可，表面不容易积尘留垢。在结构细节上，内部的滤材安装位采用滑道式设计，更换滤材时只需要抽出旧滤材、插入新滤材就能完成更换，单人十分钟内就能完成全套维护操作，不需要专门的设备维护人员到场，降低了设备的后期运维成本。进气口处设置了可调节的风阀，用户可以根据工位实际产生的废气量调节进风风速，避免风速过高导致滤材损耗过快，或者风速过低导致废气收集效果不佳的问题。底部的集尘抽屉采用抽拉式密封结构，积尘装满后抽出清理时不会出现粉尘洒落的问题，适配车间日常的5S管理要求。
