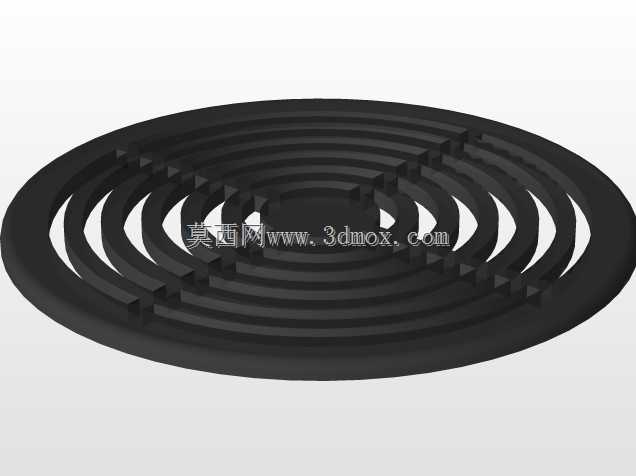

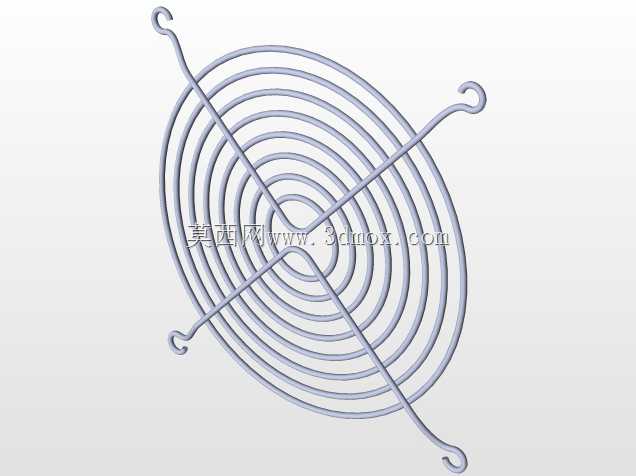

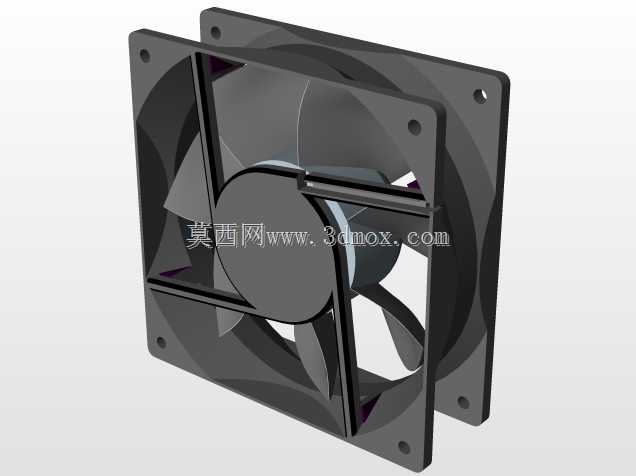

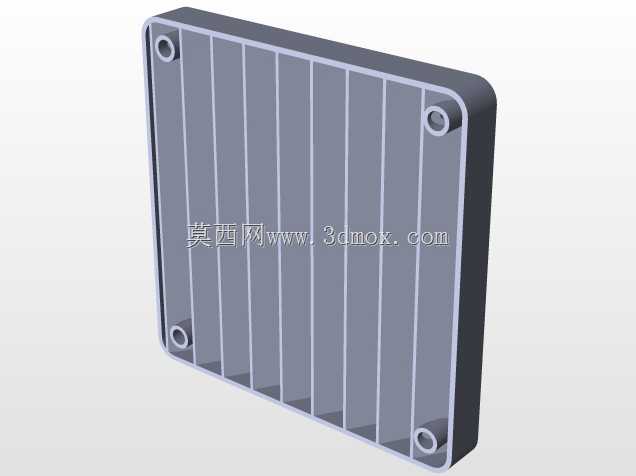

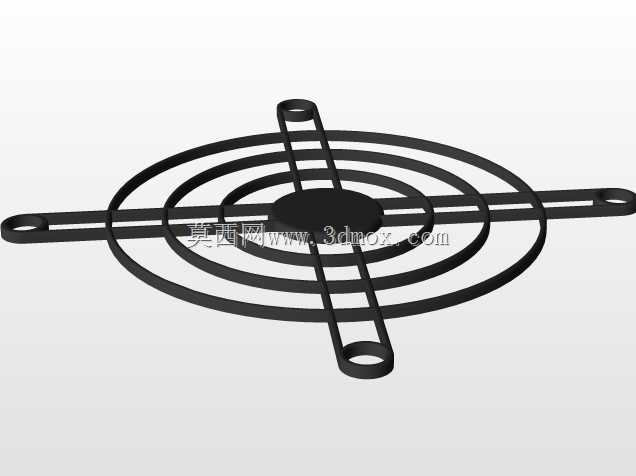

工业用密闭式工件应力处理设备结构

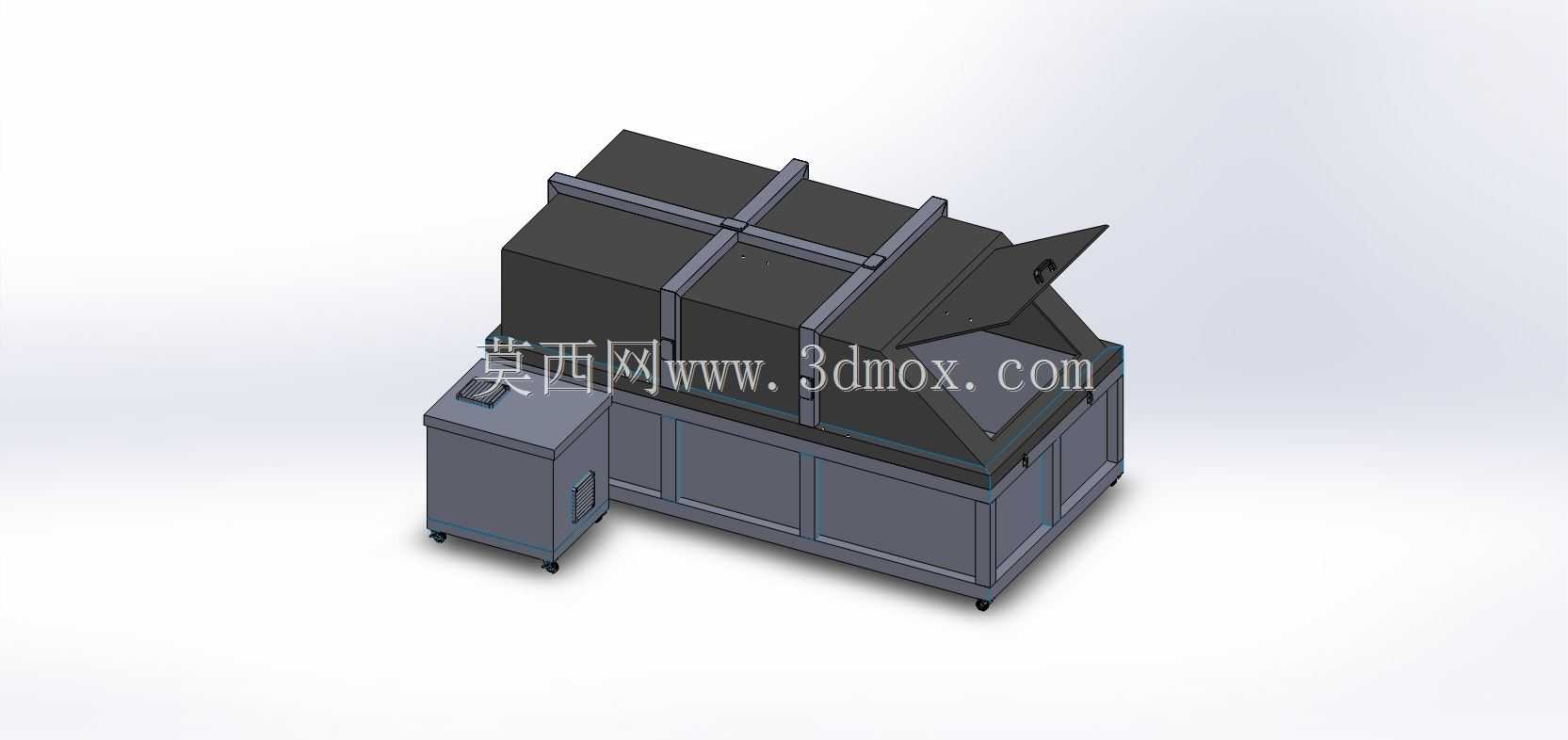

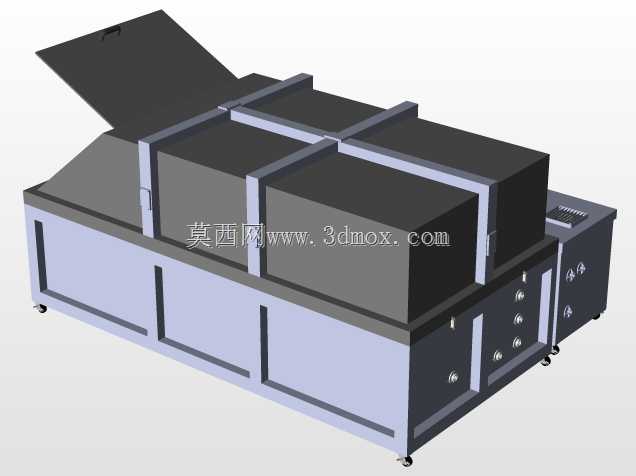

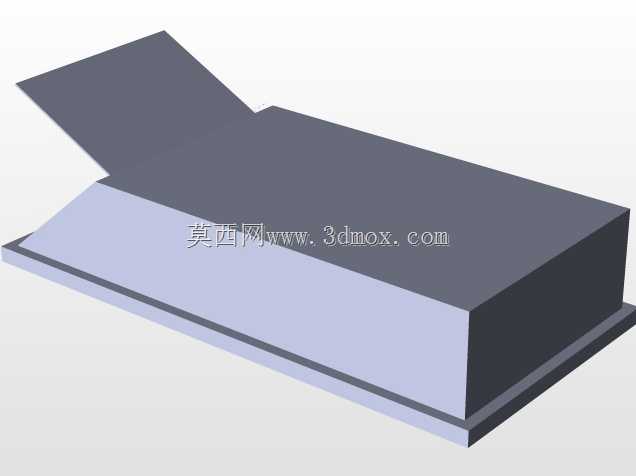

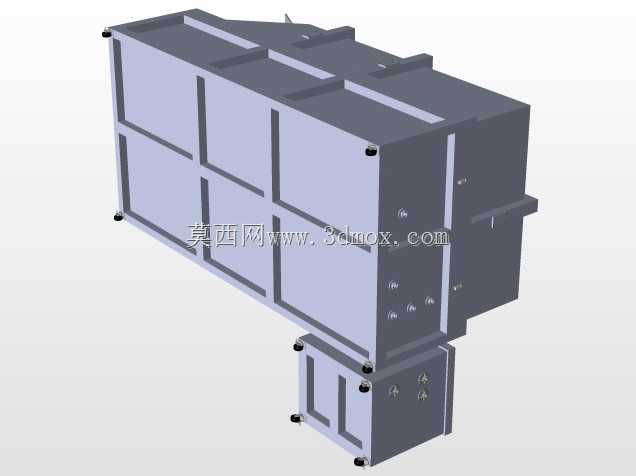

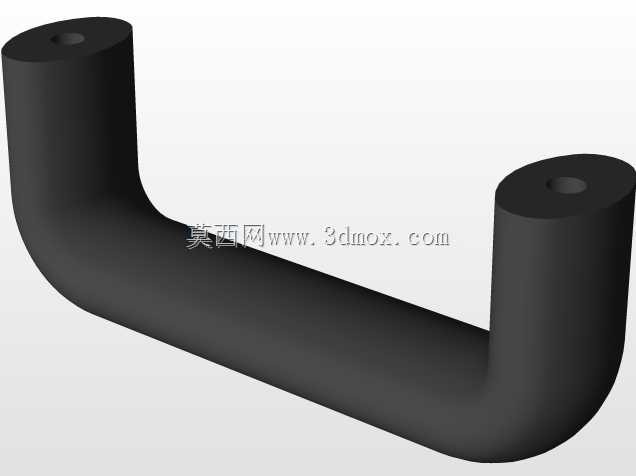

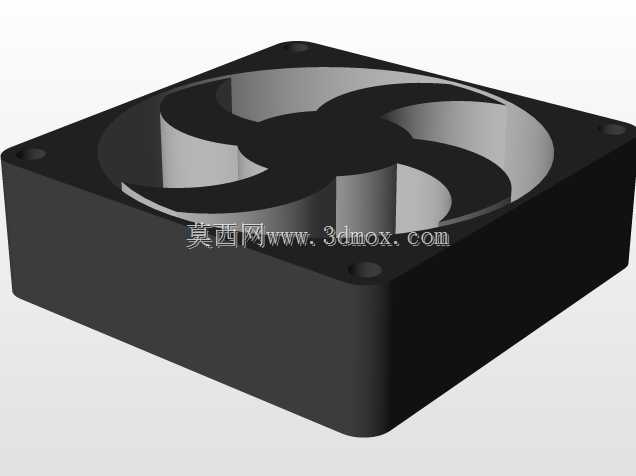

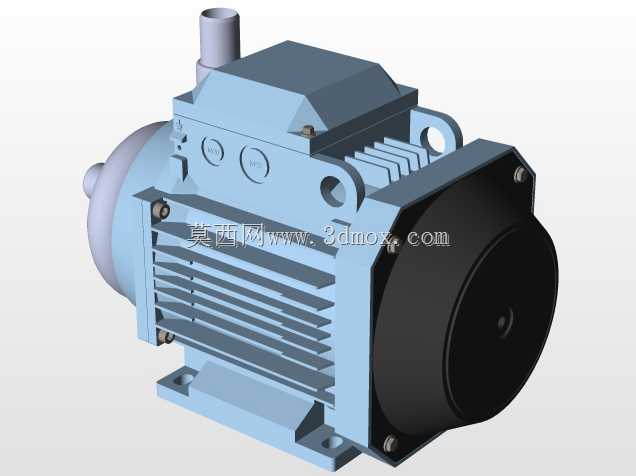

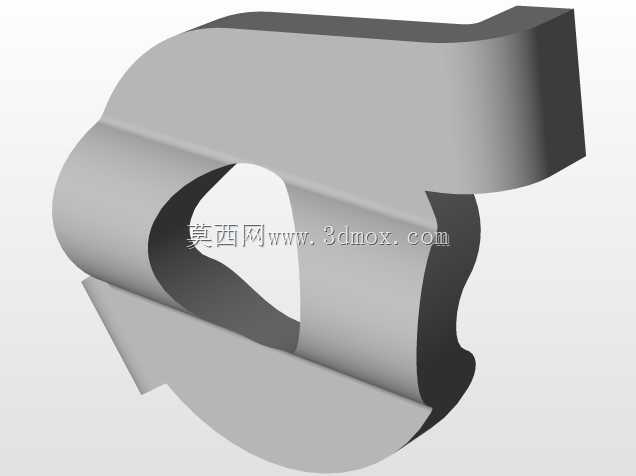

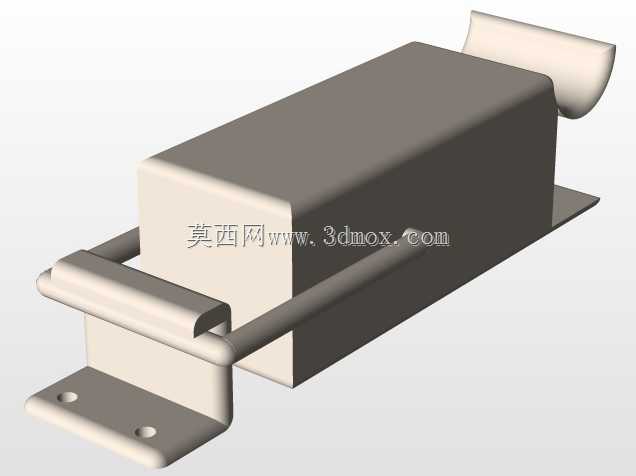

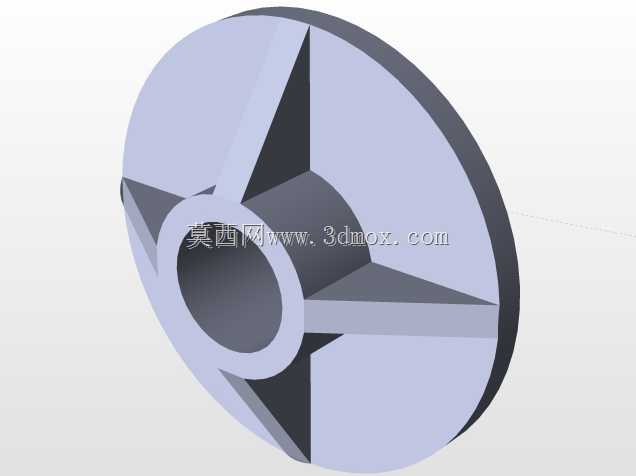

　　从三维结构来看，这套设备的主体采用分体式布局，左侧为独立的电控柜体，底部配置万向脚轮，方便现场布线后的位置微调，柜体高度设置在1.1米左右，刚好匹配操作人员站立时的操作视线高度，柜体侧面预留检修门，内部走线空间预留充足，强弱电分区的结构在建模时已经做了明确的分隔筋，避免后期装配时出现电磁干扰问题。右侧的主处理腔体采用方钢焊接机架作为承载基础，外部覆盖钣金蒙皮，整体外形尺寸控制在长2.4米、宽1.6米、高1.8米的范围内，安装时只需要预留周边0.8米的检修通道即可，不需要额外做地基预埋，普通工业厂房的硬化地面就可以满足放置要求。腔体顶部采用可翻转的上盖结构，铰链位置做了加厚的安装座，配合气撑杆实现开合助力，操作人员不需要额外借助吊装工具就可以完成上盖的开启与闭合，上盖闭合后周边的密封槽可以嵌入密封条，实现腔体内部的密闭环境，满足不同工艺场景下的环境隔离要求。

　　这类设备主要应用在精密零部件加工、电子元器件性能测试、材料应力释放处理等场景，在精密机加工车间里，它可以用来完成加工后工件的残余应力松弛处理，避免工件后期装配出现形变超差的问题；在电子元器件生产环节，它可以提供稳定的密闭测试环境，完成传感器类元件的性能标定测试，隔绝外界温湿度、气流波动对测试结果的干扰。设备的腔体内部预留了多层安装位，可以根据不同的处理需求更换工装夹具，不管是小型的片状传感器，还是体积稍大的机加工结构件，都可以通过调整内部支撑的位置完成固定，不需要额外改动主体结构。

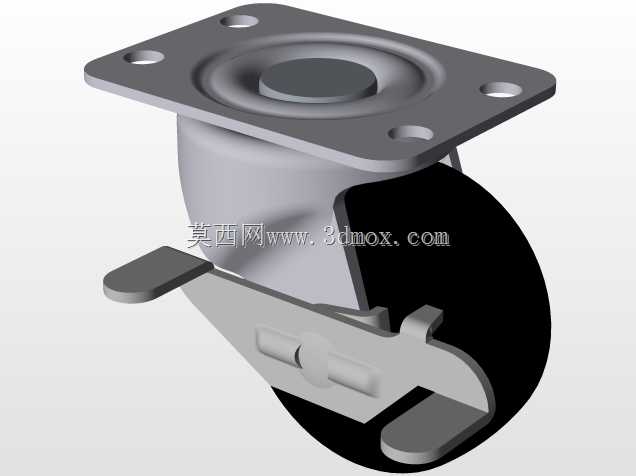

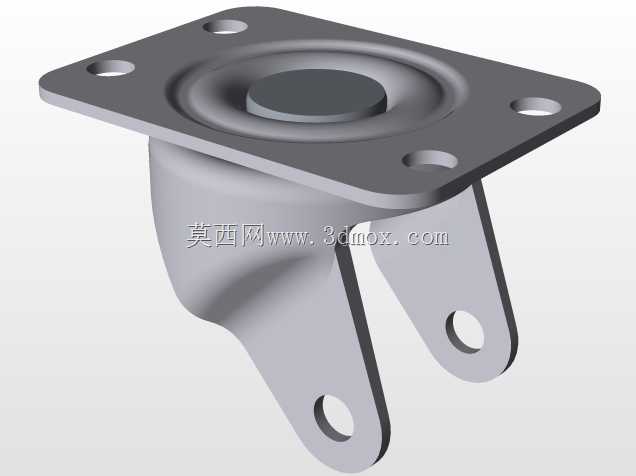

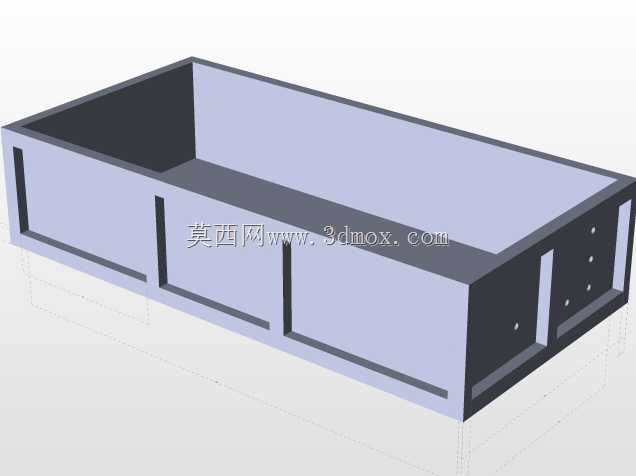

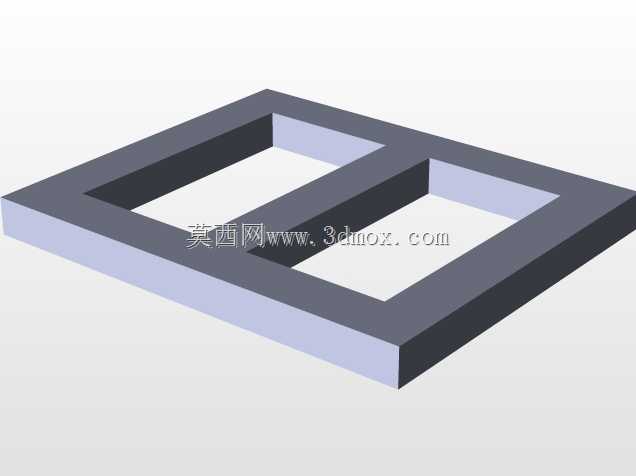

　　建模过程中，机架部分优先采用了标准化的方管型材拼接结构，所有的焊接位置都预留了焊接收缩余量，避免实际生产时因为焊接变形导致整体尺寸超差；钣金蒙皮的折边位置都做了圆角处理，既可以避免安装调试时划伤操作人员，也能提升钣金件的结构强度，减少运输过程中的形变概率。底部的脚轮配置了刹车结构，设备移动到指定位置后锁定脚轮，就可以保证运行过程中不会出现位置偏移，脚轮的安装座采用螺栓连接的方式固定在机架底部，后期如果需要更换为减震垫脚，只需要拆卸螺栓就可以完成替换，不需要对机架主体做二次加工。

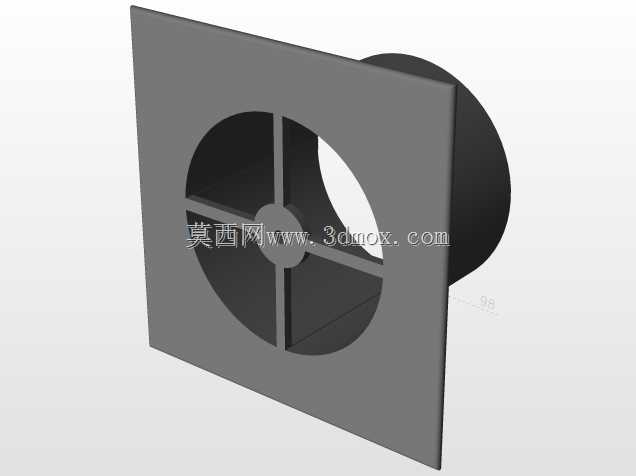

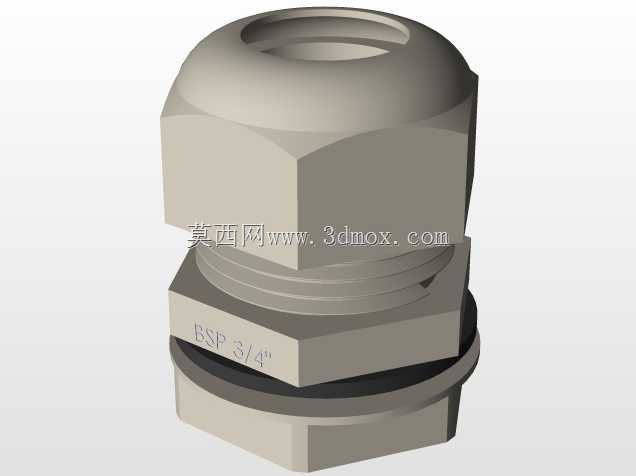

　　从结构设计的合理性来看，电控柜与主腔体分体的设计，一方面可以隔绝主腔体运行时产生的振动对电控元件的影响，延长电气元件的使用寿命，另一方面也方便后期电气系统的维护检修，不需要拆开主腔体的蒙皮就可以完成大部分电气故障的排查。上盖的开合角度设置在105度左右，开启后不会遮挡腔体上方的吊装空间，针对重量较大的工件，可以直接使用车间的小型吊具将工件吊入腔体内部，不需要操作人员手动搬运重物，符合工业设备的人机工程要求。腔体的侧面预留了走线孔和管路接口，不管是接入压缩空气、测试线路还是温控管路，都可以通过侧面的预留接口完成，不需要在现场对设备蒙皮进行二次开孔，减少现场安装的工作量。

　　在细节结构处理上，所有的外部连接螺栓都采用了内六角圆柱头螺栓，螺栓头沉入钣金表面的沉孔内，不会在设备外表面形成突出的结构，避免人员走动时剐蹭，也能让设备的外表面更加整洁。主腔体的底部设置了可抽出的接液盘，如果处理过程中有少量的废液或者碎屑掉落，可以直接抽出接液盘进行清理，不需要探入腔体内部作业，降低日常维护的难度。电控柜的操作面板设置在柜体的斜面上，操作人员站立时不需要弯腰就可以完成参数设置和状态查看，面板上的按钮和显示屏位置都按照操作频率做了分区，常用的启动、停止按钮设置在最容易触碰的区域，状态指示灯设置在面板上方，即使距离设备3-5米的位置也可以清晰看到设备的运行状态。
