机场盥洗区域气味检测门架式采集装置

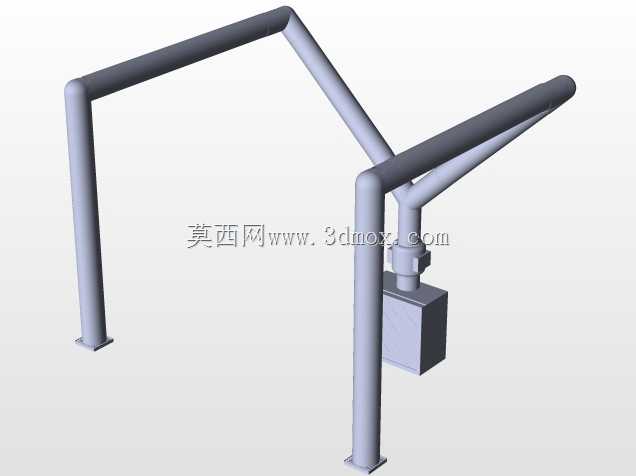

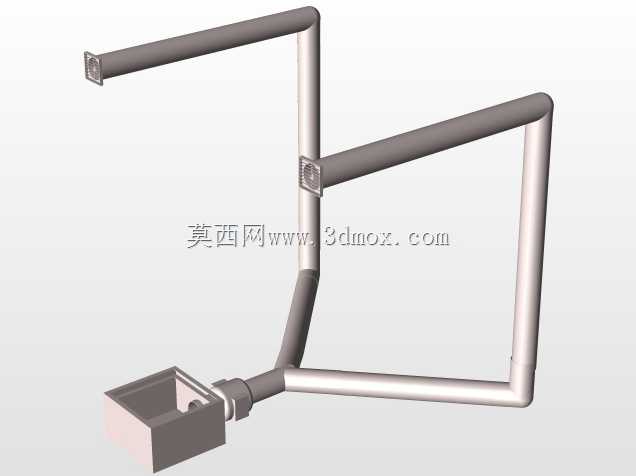

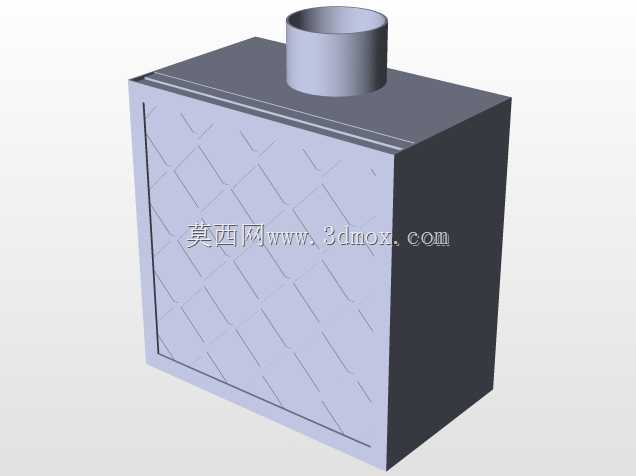

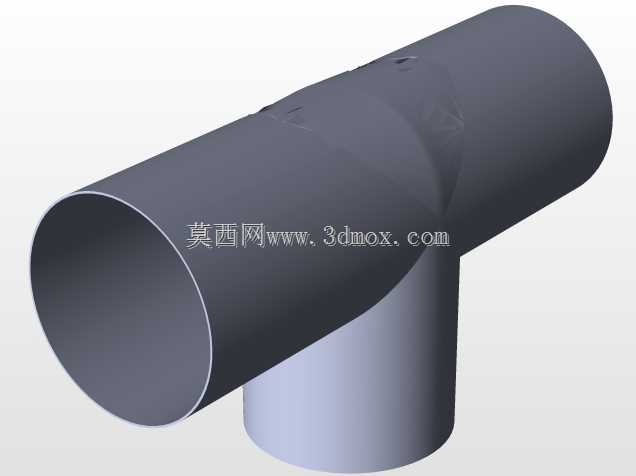

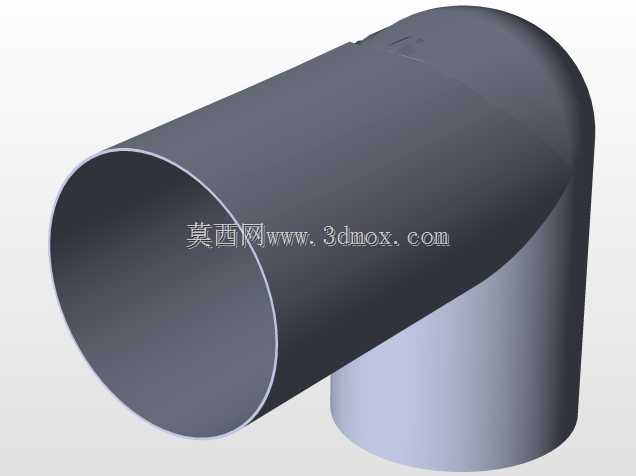

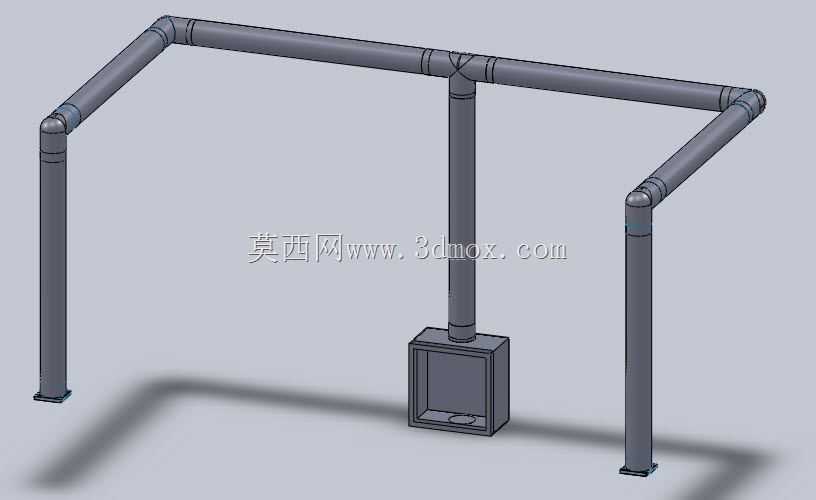

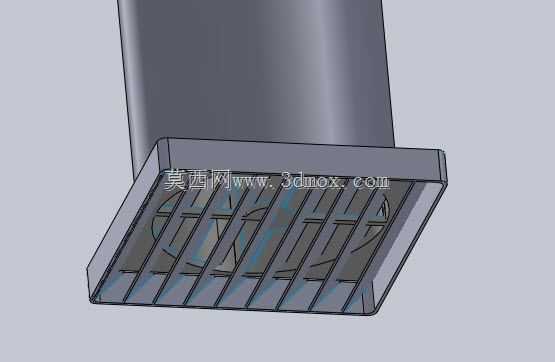

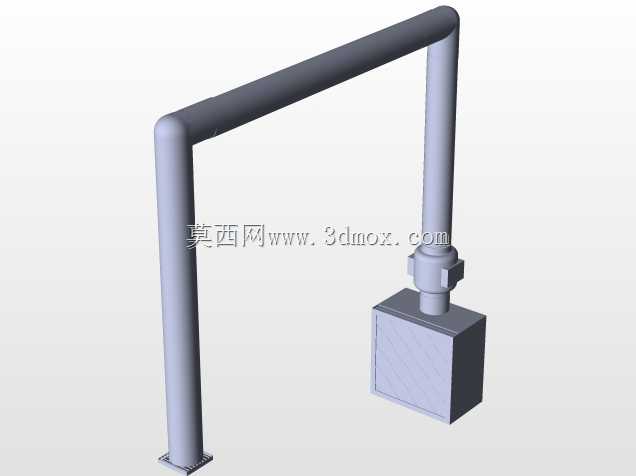

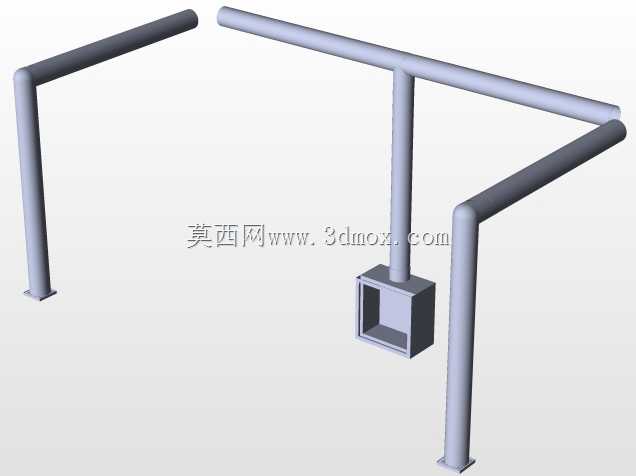

　　这套门架式结构的气味采集装置，主要适配机场公共盥洗区域的空气异味监测需求，日常部署在盥洗池区域的通行通道上方，不会占用地面通行空间，也不会干扰旅客正常的洗漱、通行行为。从结构设计来看，整体采用双侧立式支撑搭配顶部横向管路的龙门布局，左侧支撑柱底部带方形安装法兰，通过膨胀螺栓即可直接固定在建筑地面上，安装时需要保证立柱垂直度偏差不超过千分之二，避免长期使用后横向管路出现倾斜形变；右侧支撑柱下方集成方形设备舱，舱体预留检修门与走线孔，内部用来放置气味传感模块、气泵组件以及信号传输单元，设备舱底部距离地面预留100mm的间隙，避免日常地面清洁时积水渗入舱内损坏元器件。顶部横向管路与两侧立柱通过90度弯头转接，管路内部预留气路通道，

　　管壁上按照均匀间距开设进气微孔，可覆盖整个门架下方通行区域的空气采样范围，相比单点式采集装置，这种横跨式的管路布局能消除采样盲区，避免局部区域异味聚集无法被及时捕捉的问题。设计阶段重点考量了公共区域设备的抗磕碰性能，所有管路与支撑结构都采用圆角过渡处理，外露的连接螺栓全部采用内六角沉头设计，避免突出的结构件剐蹭过往旅客；弯头部位做了加厚处理，应对日常清洁作业中可能出现的碰撞、剐蹭。安装边界方面，整体门架的内净通行宽度控制在1.2米，刚好匹配单人通行的通道尺寸，横向管路的底部距离地面高度设置为2.2米，符合公共区域人行通道的净空要求，不会对身高较高的通行人员造成阻碍；右侧设备舱的外形尺寸控制在400mm见方以内，

　　突出立柱侧面的距离不超过150mm，尽可能压缩设备占用的空间。气路设计上，管路内壁做光滑处理，减少气路阻力，保证气泵工作时各个进气孔的采样流量均匀，避免远端进气孔吸力不足导致采样数据失真；支撑柱内部同时走气路与信号线路，气路与线路之间设置隔离隔板，避免管路凝露影响线路安全。设备舱内部预留了标准安装导轨，可根据实际检测需求更换不同类型的气味传感单元，不需要改动整体结构即可适配不同的监测场景，比如调整后也可用于其他公共区域的空气质量监测、特殊气体泄漏检测等场景。结构件的材质选型优先考虑耐潮湿、耐清洁试剂腐蚀的特性，所有外露金属部件都做了表面喷塑处理，能长期适应盥洗区域高湿度、频繁接触清洁化学品的使用环境，不会出现锈蚀、表层脱落的问题。

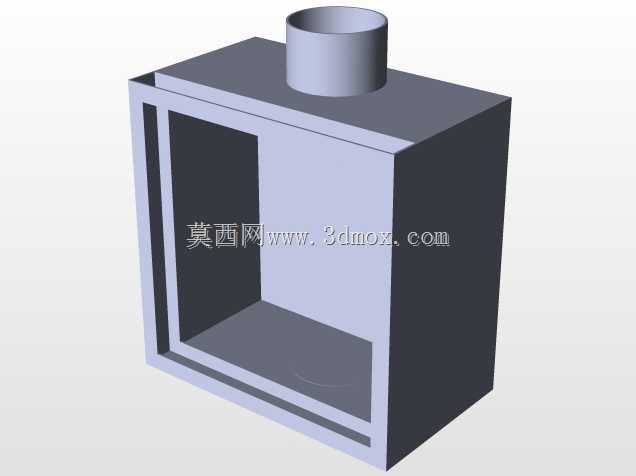

　　安装调试时，需要先固定两侧立柱的位置，保证两个立柱的中心距与横向管路长度匹配，连接弯头时要在接缝处加装密封胶圈，避免气路漏气影响采样精度；设备舱就位后要做好接地处理，避免公共区域人员接触时出现静电问题。日常维护时只需要打开右侧设备舱的检修门，即可完成传感模块校准、滤芯更换、气泵检修等操作，不需要拆解整体门架结构，降低后期运维的工作量。
