移动式工业空气洗涤净化处理设备结构

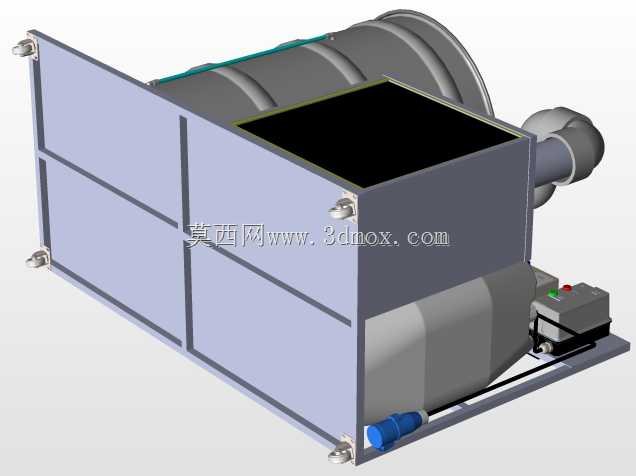

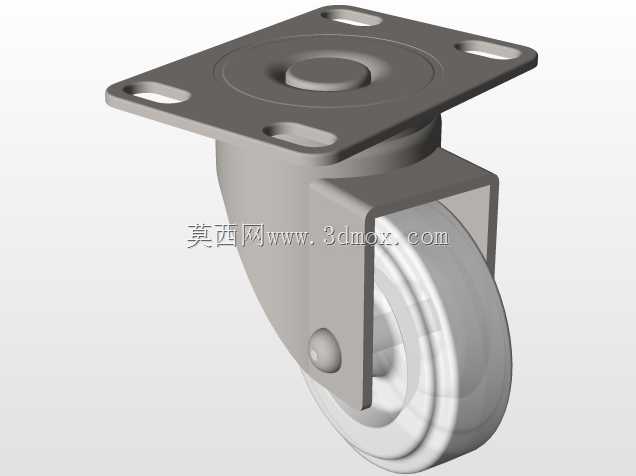

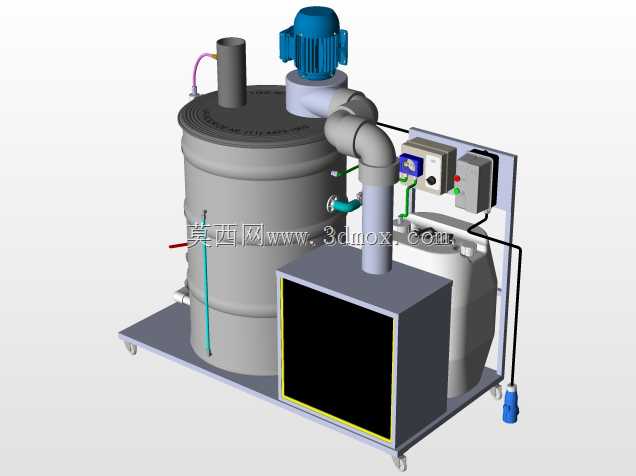

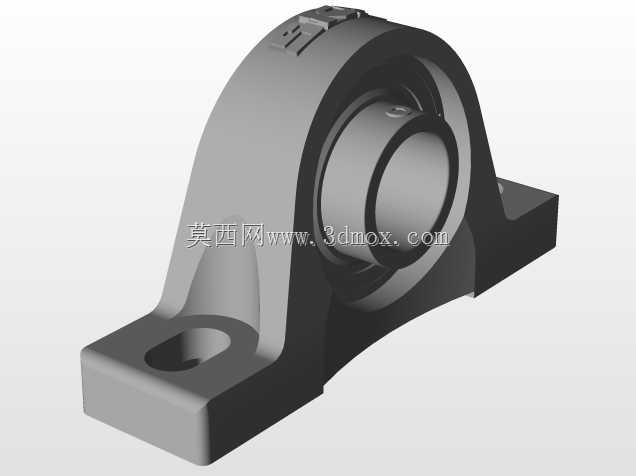

　　这款移动式空气洗涤设备的三维结构，主要面向中小型机加工车间、化工配料工位、实验室通风改造这类无法布设固定集中废气处理管线的作业场景，用来抽吸并净化作业点弥散的含尘、含微量挥发性气溶胶的空气，避免有害物直接扩散到车间整体环境中。整套设备采用撬装轮式底座设计，所有功能部件全部集成在同一金属底盘上，底座四角配置带刹车的万向脚轮，可单人推移到需要作业的点位，到位后踩下刹车即可固定位置，不需要额外做地脚锚固，适配临时作业、多工位轮换使用的需求。

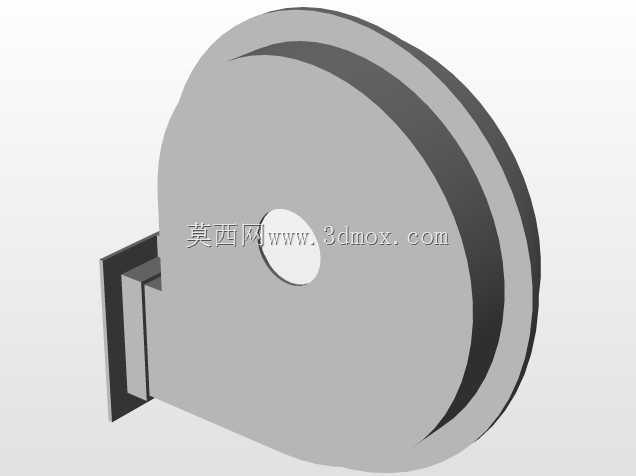

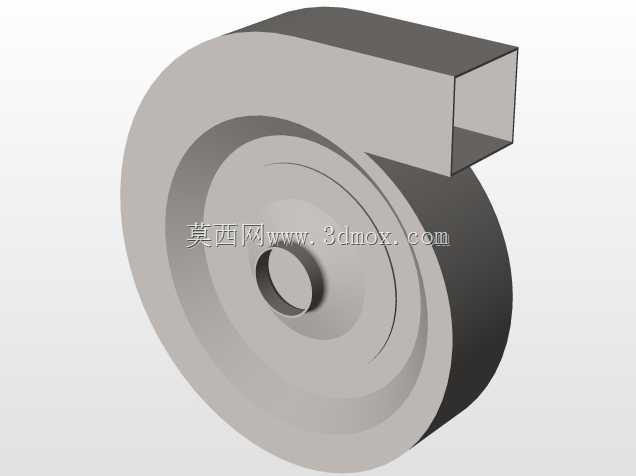

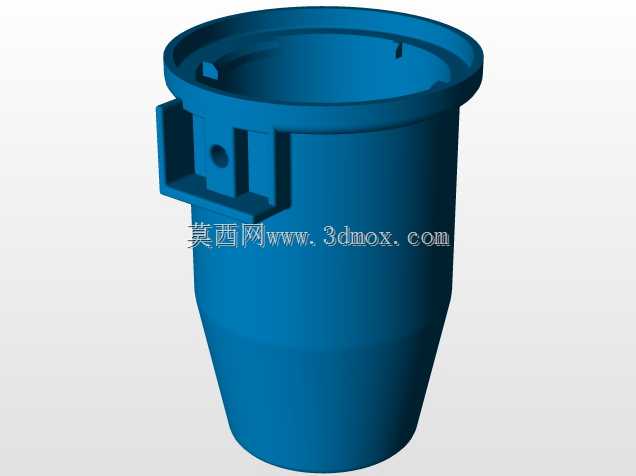

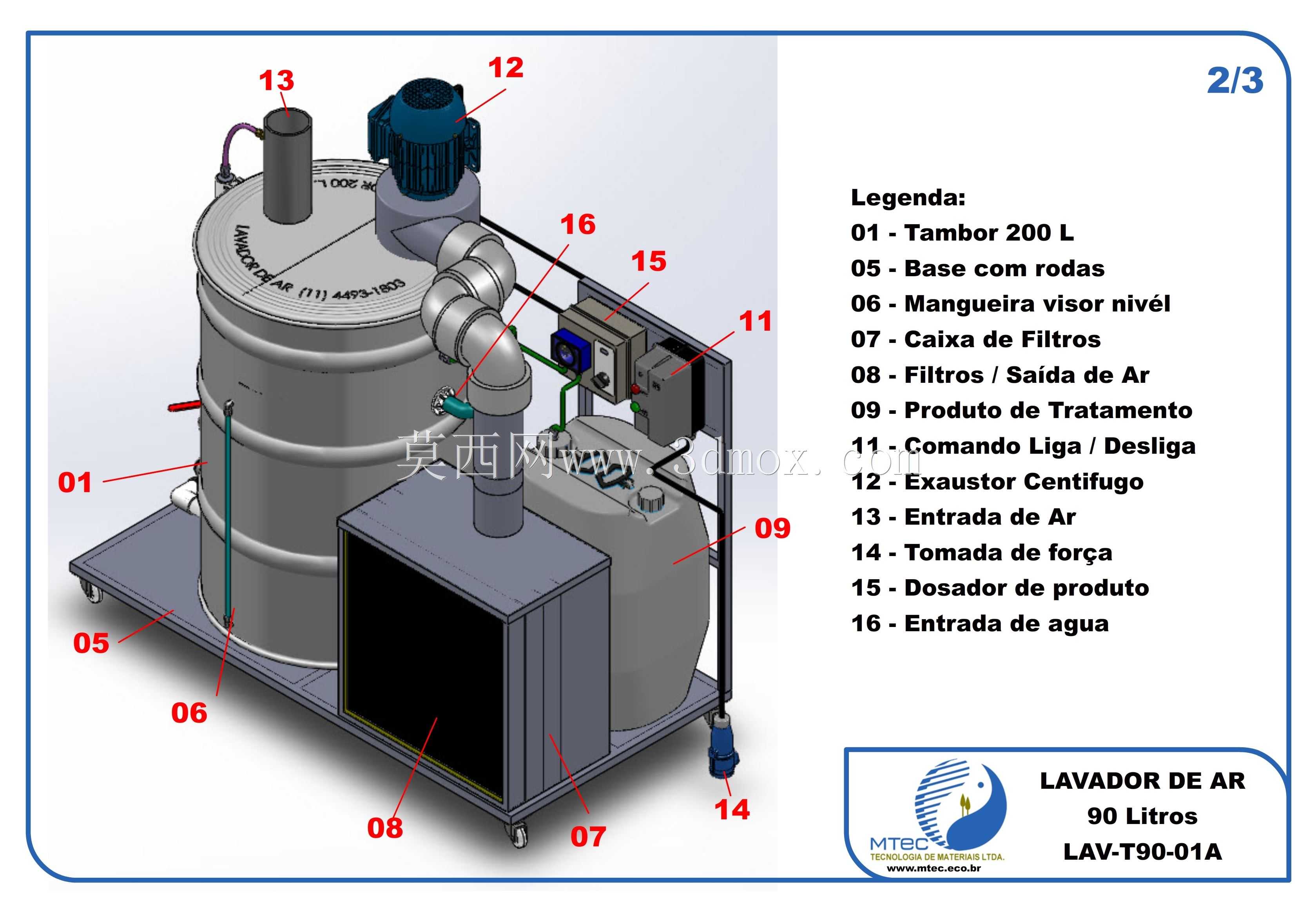

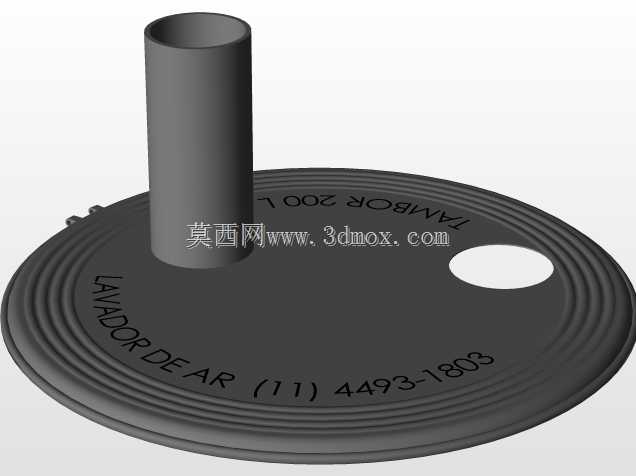

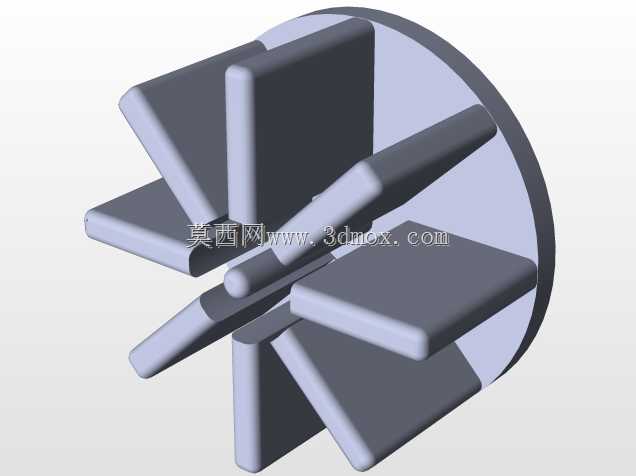

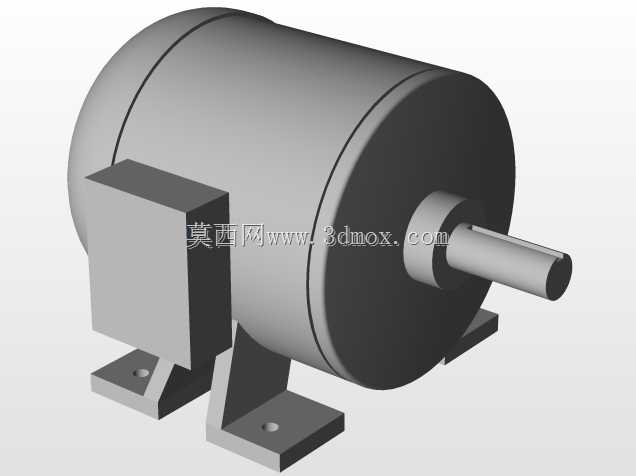

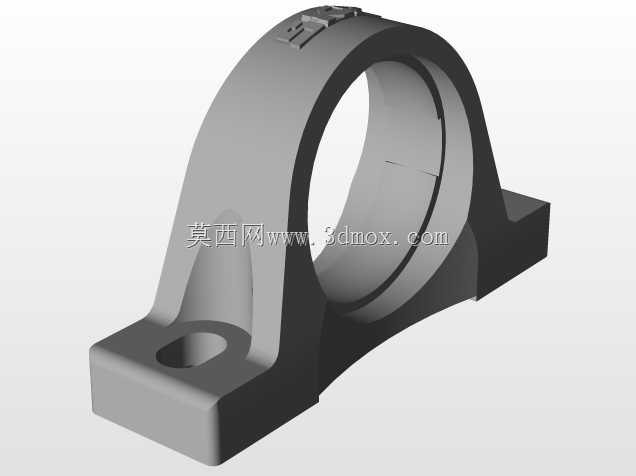

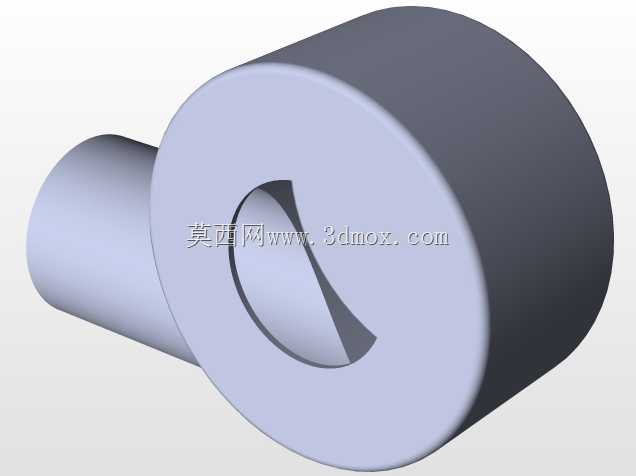

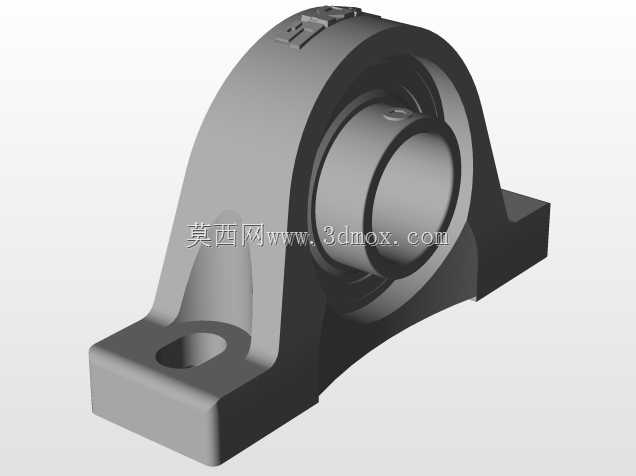

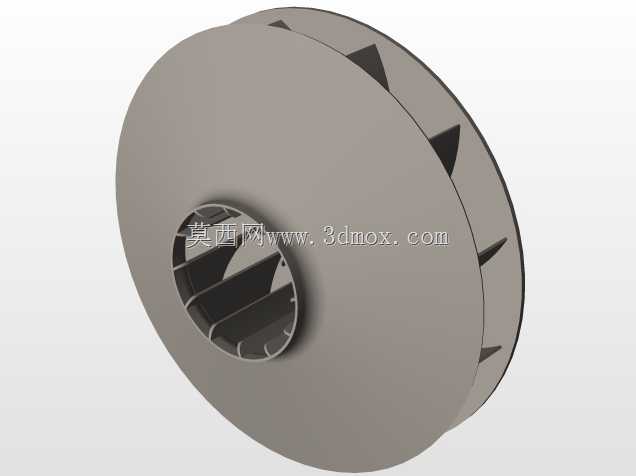

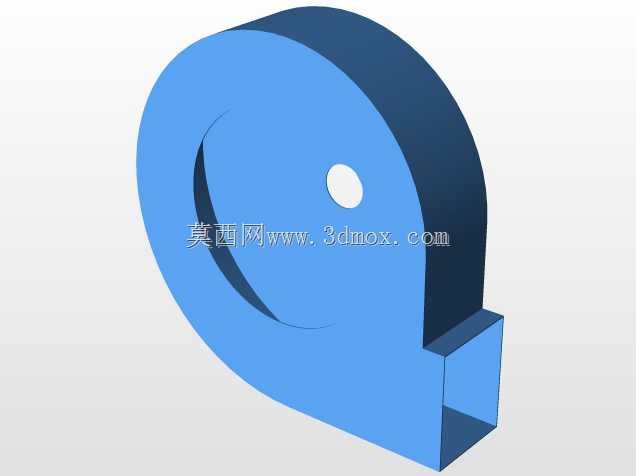

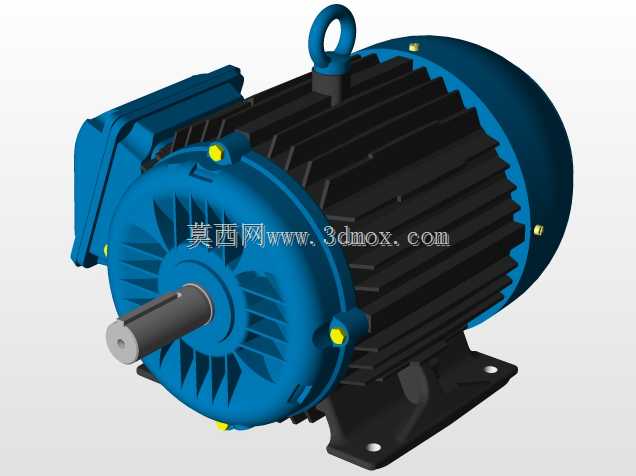

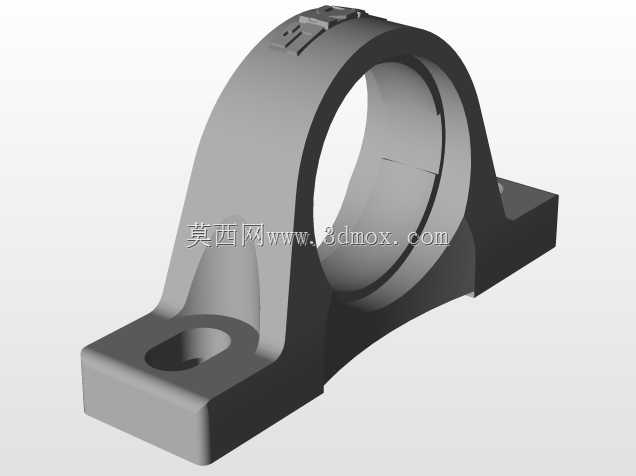

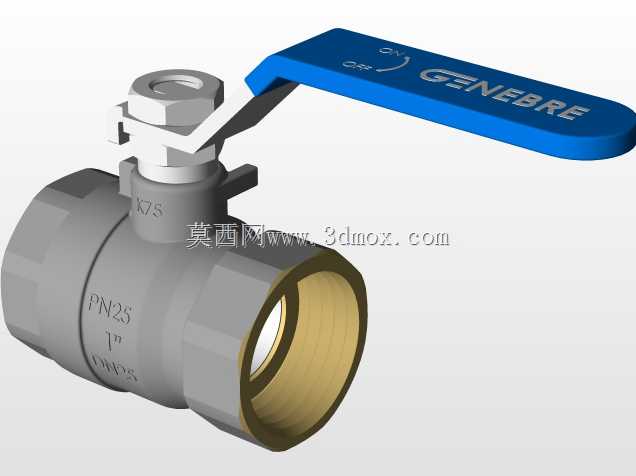

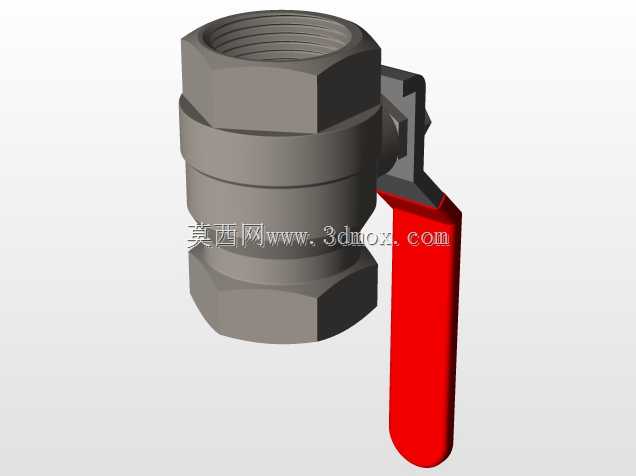

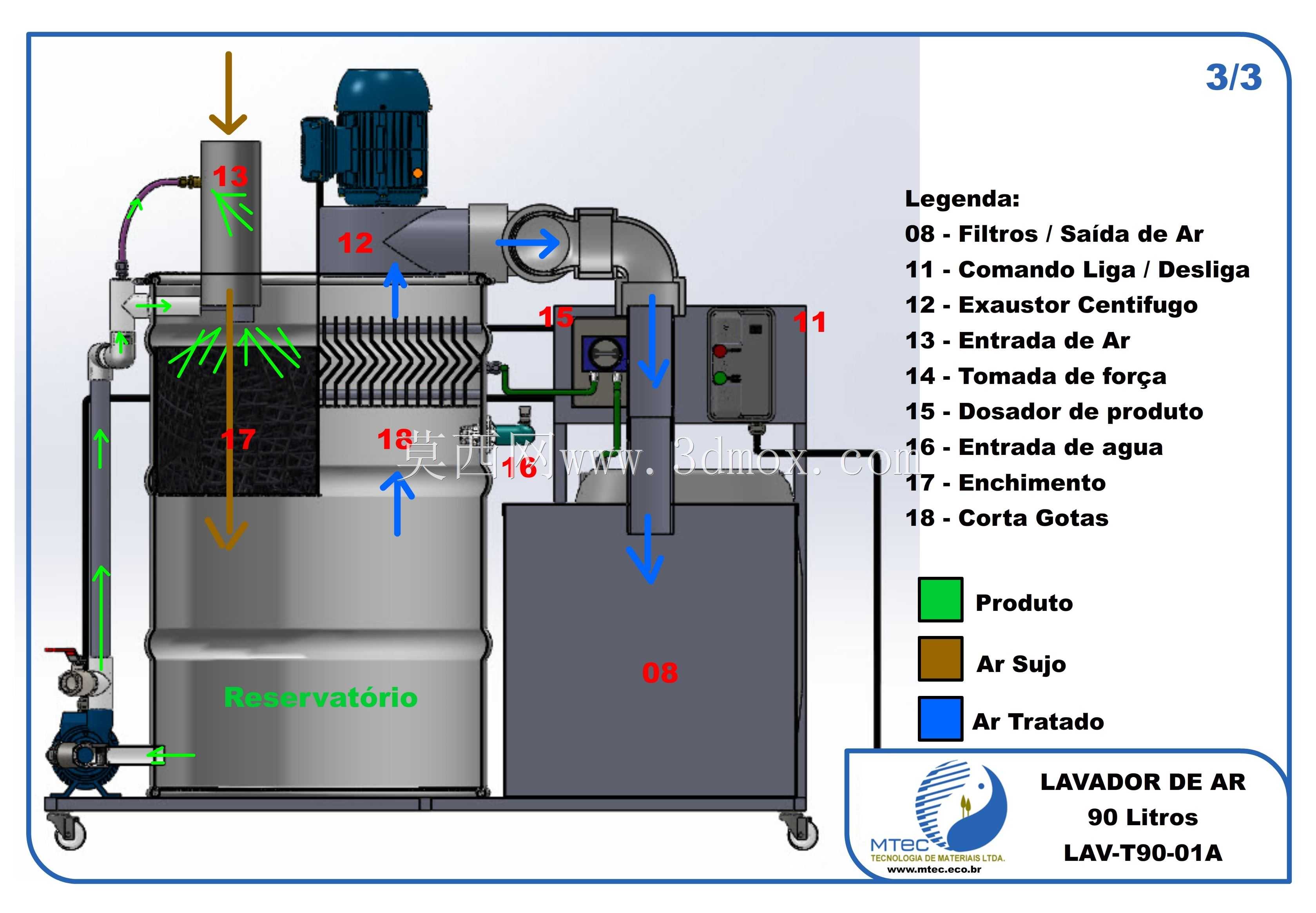

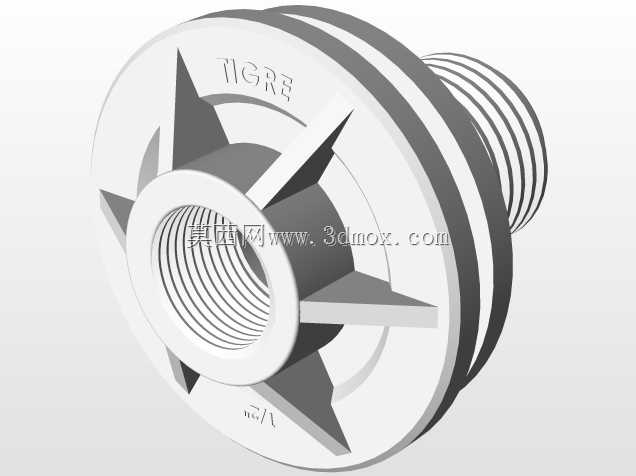

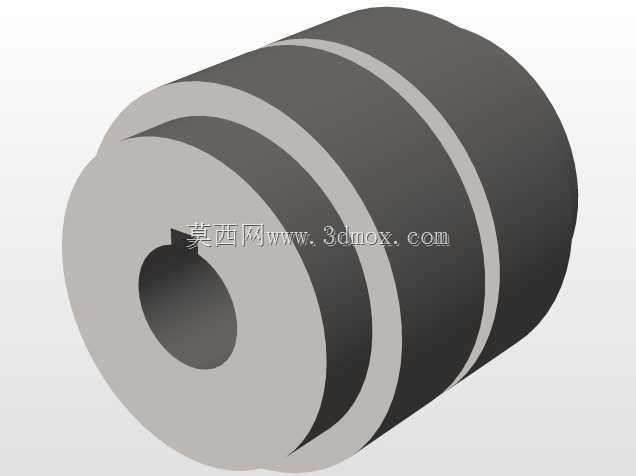

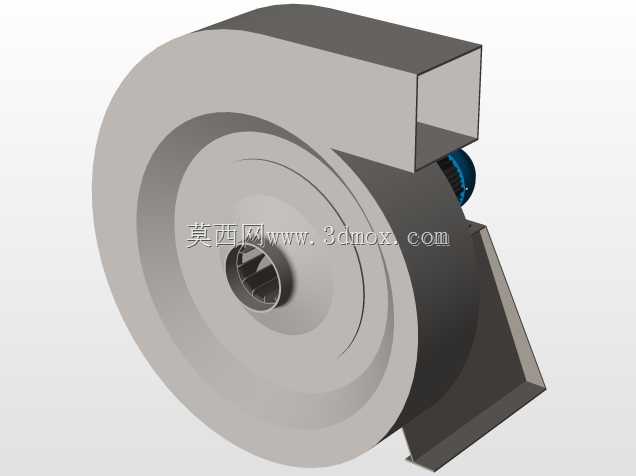

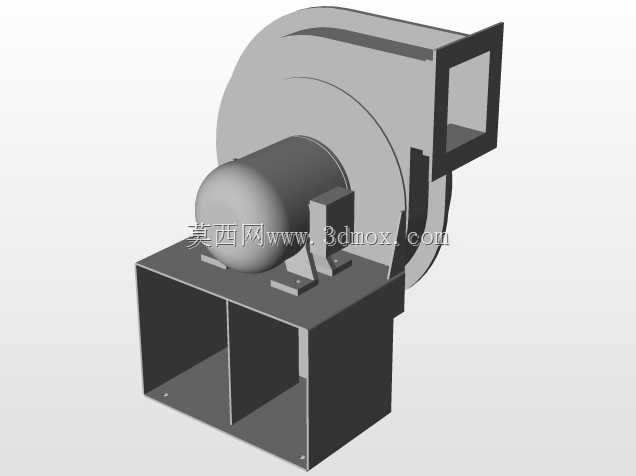

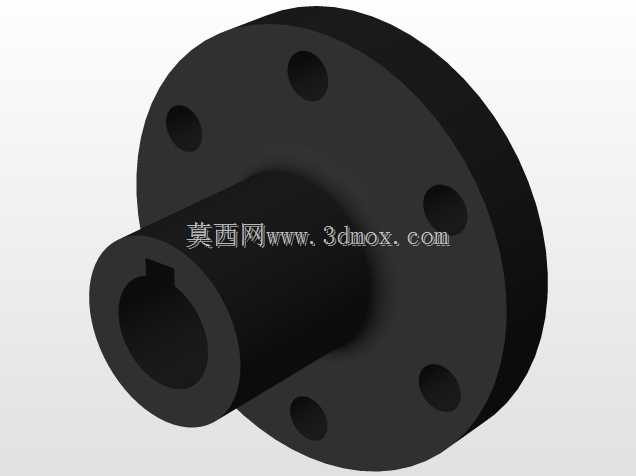

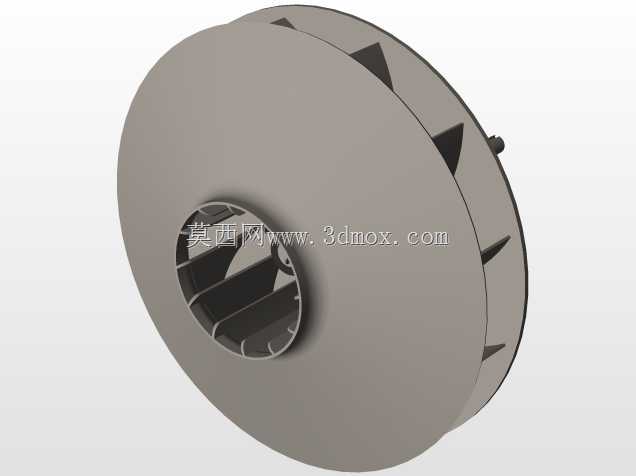

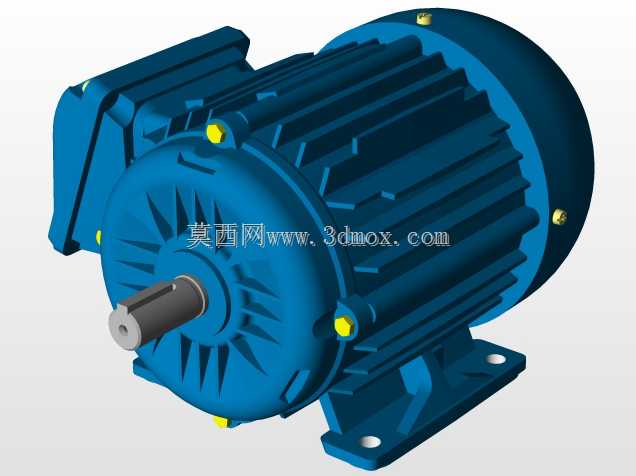

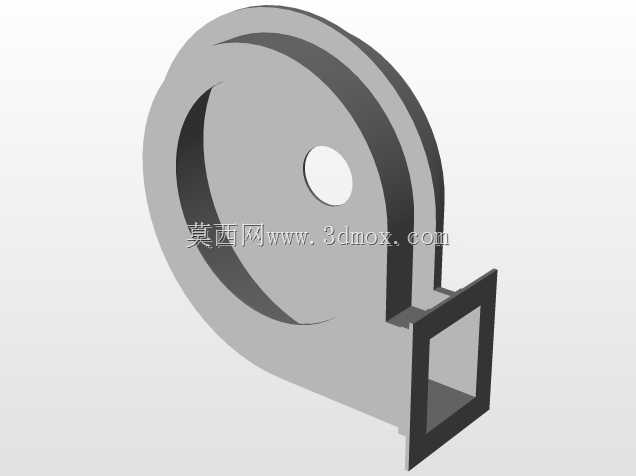

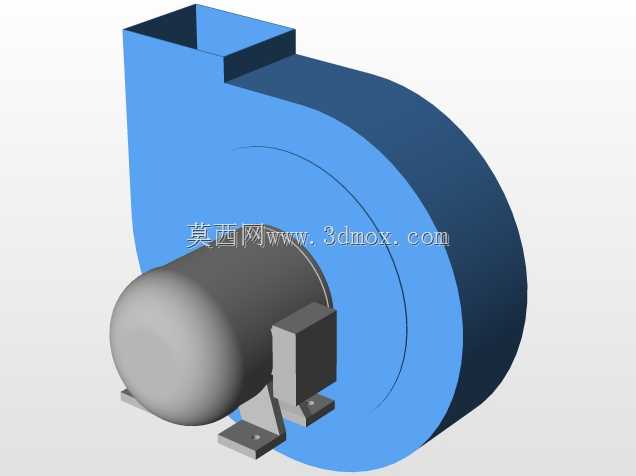

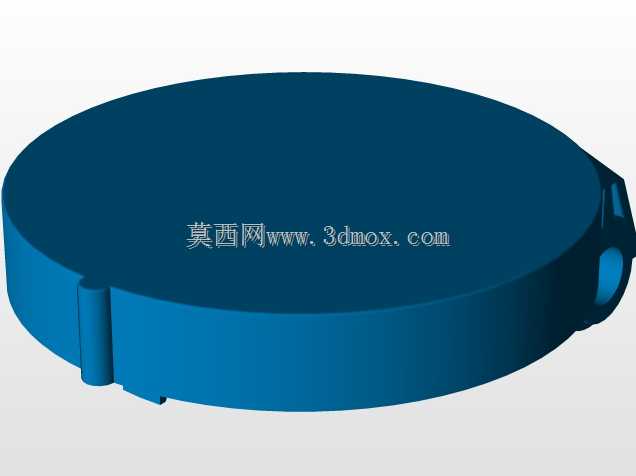

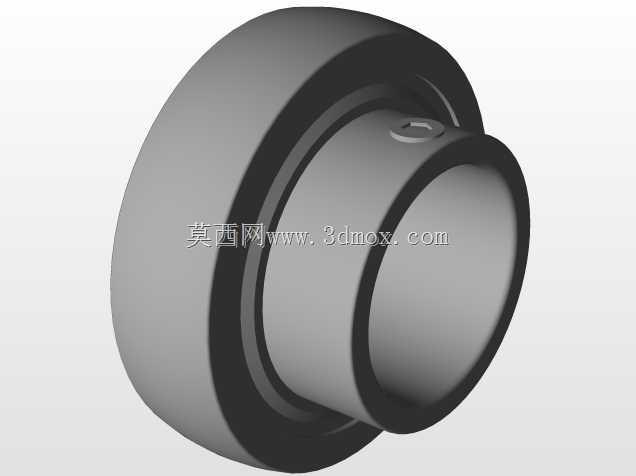

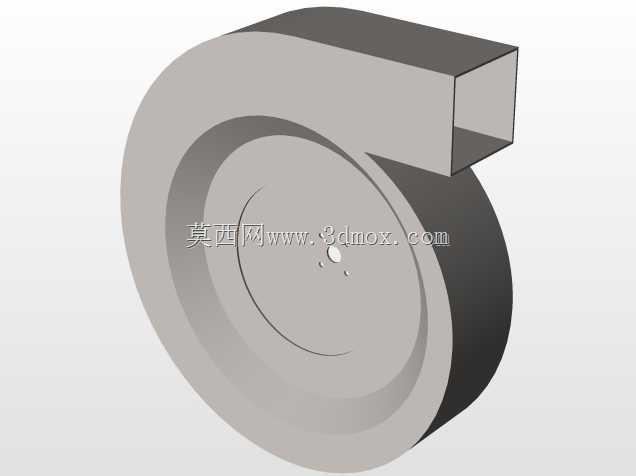

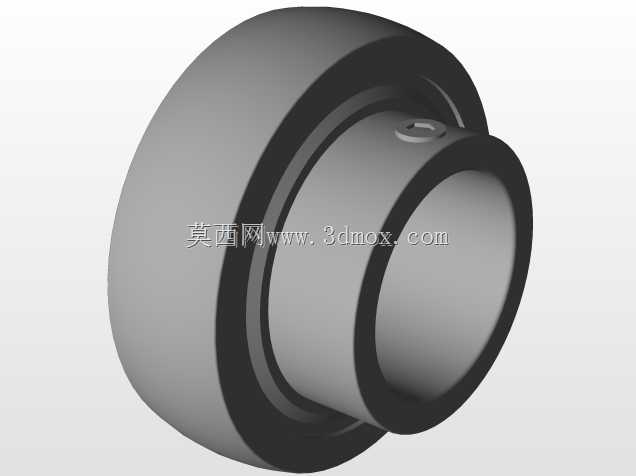

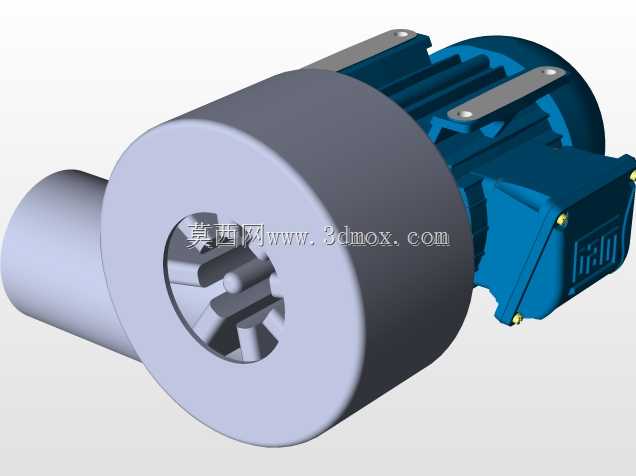

　　从结构布局来看，设备核心的气液接触洗涤段采用200L标准立式桶体作为主体，这类桶体属于工业通用标准容器，采购与替换成本低，桶身预留的标准接口也方便后期做维护检修。桶顶安装离心式抽风单元，抽风机的进风口直接对接桶体顶部的出气腔，运行时在桶内形成稳定负压，将待处理的污染空气从侧方的进气口吸入桶内。进气管道沿桶壁切向接入，进入桶体后气流会沿桶壁形成旋流，延长气液接触的路径，配合桶内加注的洗涤液，把气流裹挟的粉尘、可溶性气溶胶截留在液相中。桶身侧面安装透明液位视管，可直接观察内部洗涤液的存量，视管上下采用快插接头连接，更换洗涤液时不需要拆卸主管道即可排空残液。

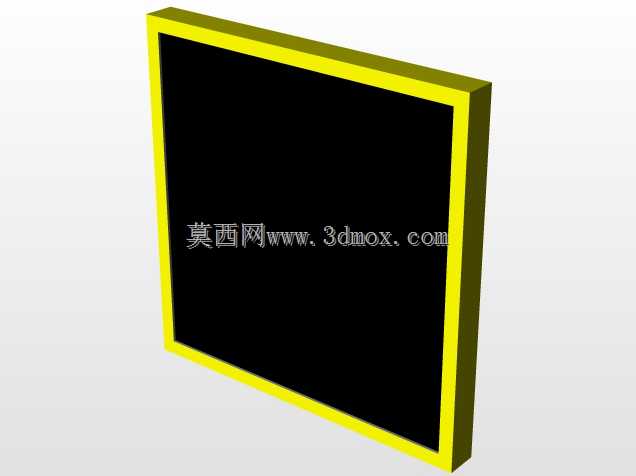

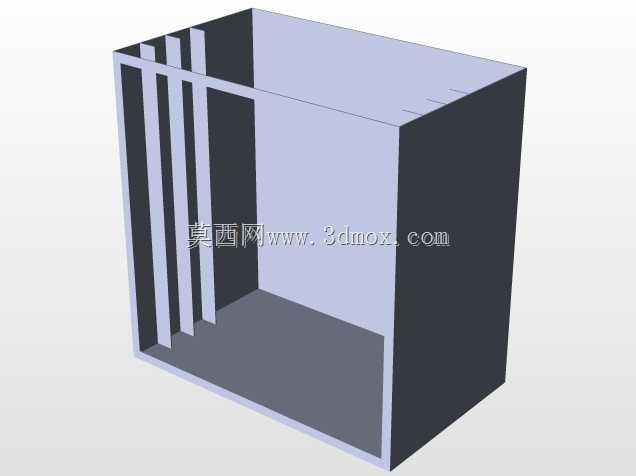

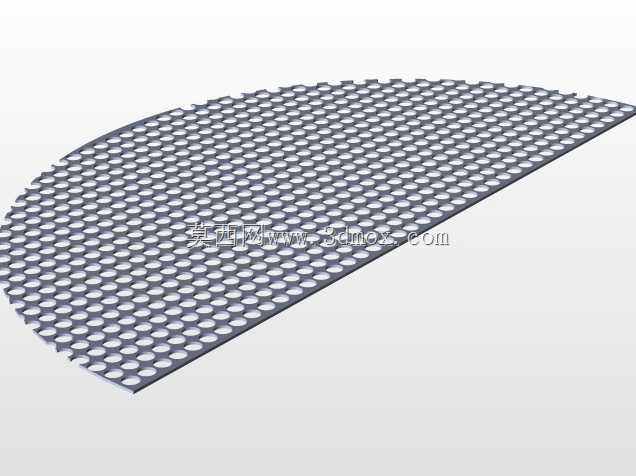

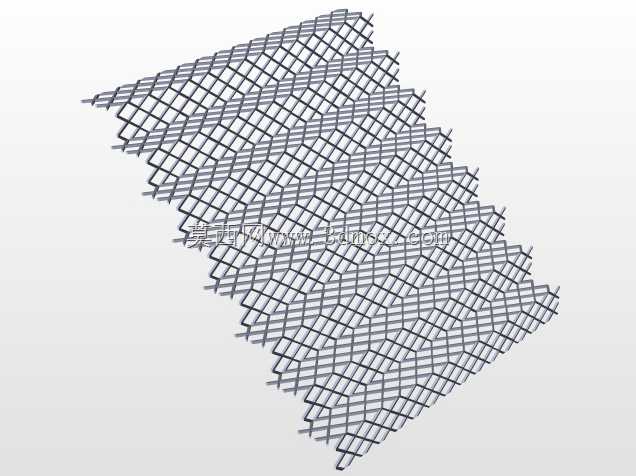

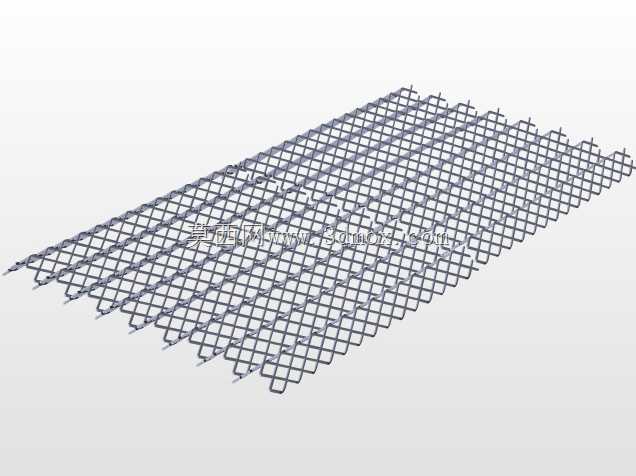

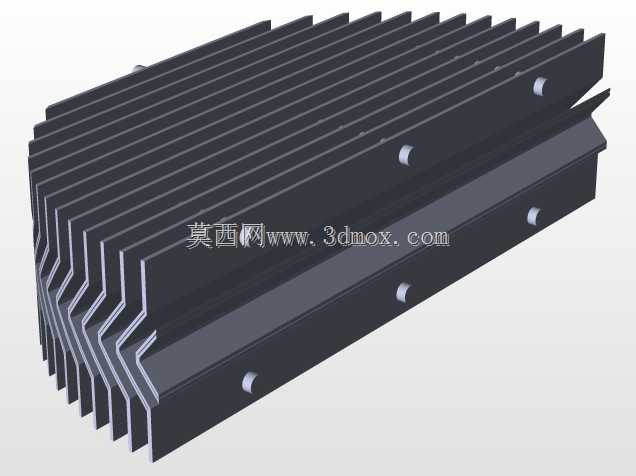

　　桶体旁侧集成过滤箱结构，经过初步洗涤的气流从桶体上部的出气口进入过滤箱，过滤箱内采用两级过滤结构，第一级为丝网除沫层，拦截气流携带的液滴，避免液滴进入后端风机造成叶轮腐蚀；第二级为纤维过滤层，进一步截留未被洗涤液捕捉的细微颗粒物，过滤后的洁净空气从过滤箱顶部的排风口排出。过滤箱采用快开式侧门结构，更换滤材时只需要松开侧边的搭扣即可打开门板，不需要拆解上部的连接管路。

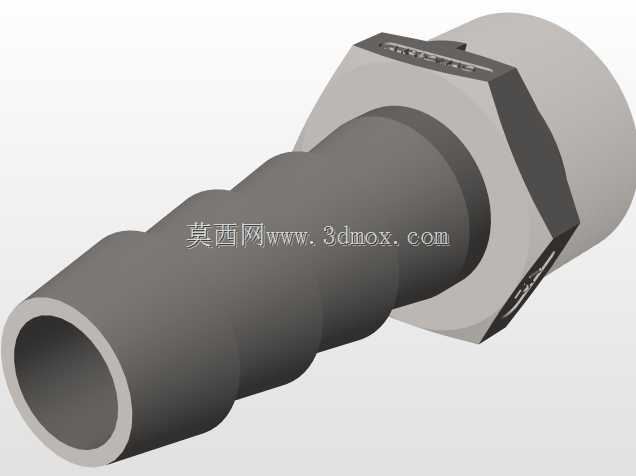

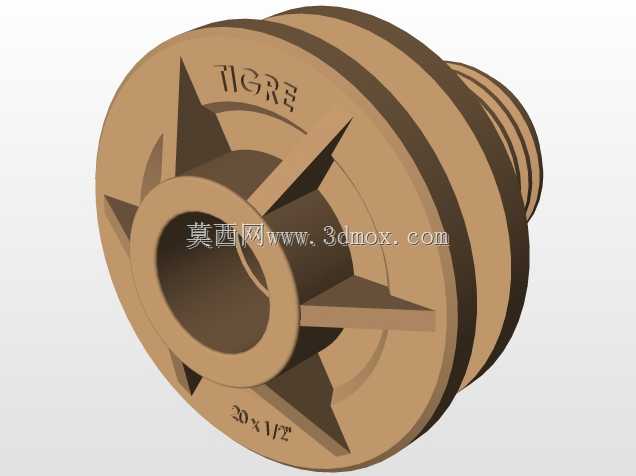

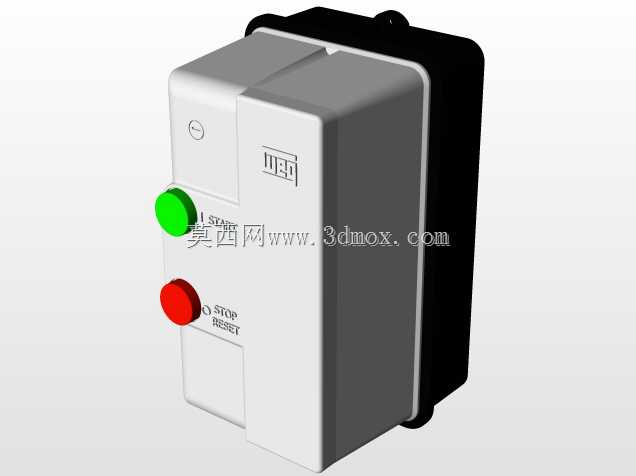

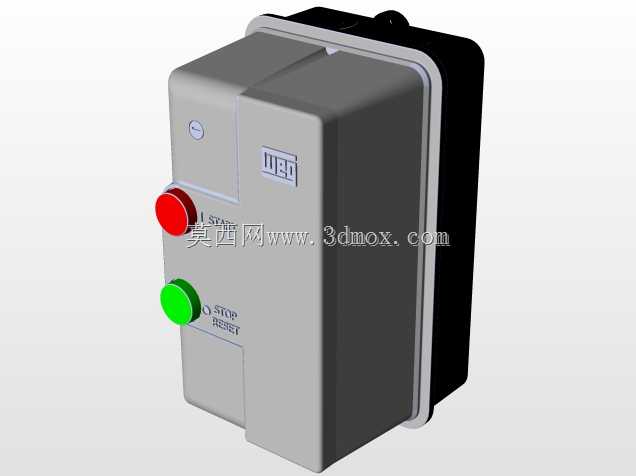

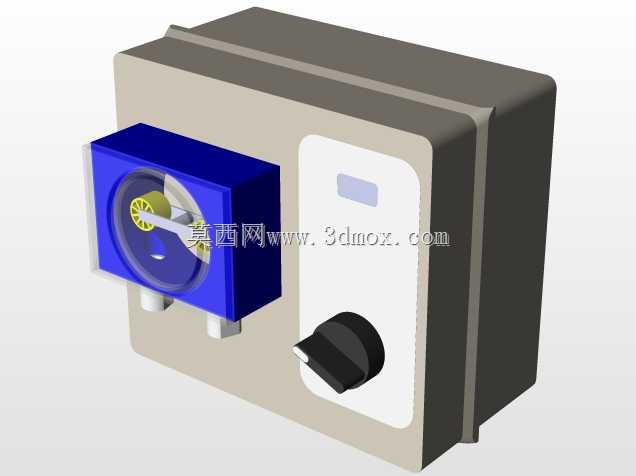

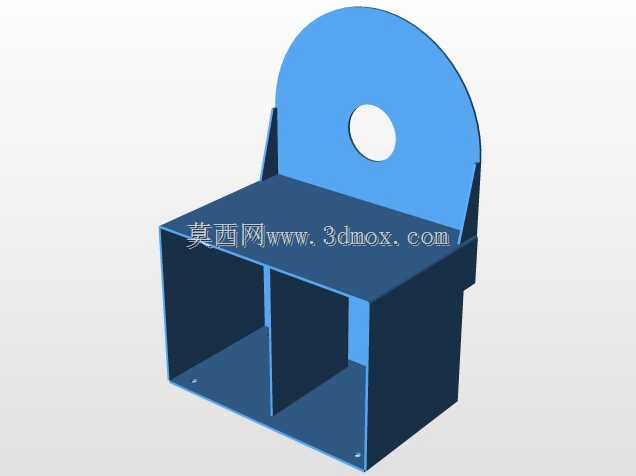

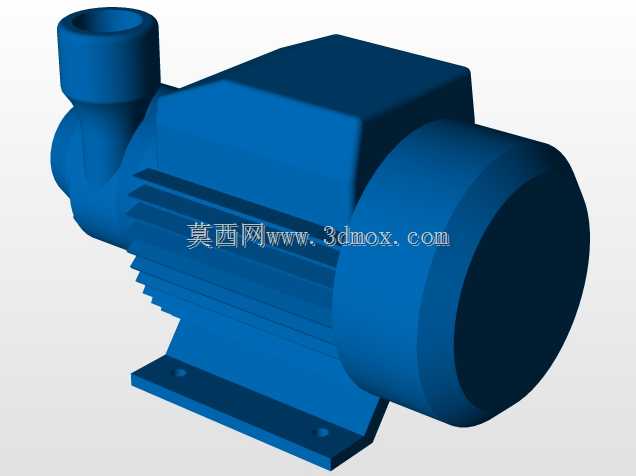

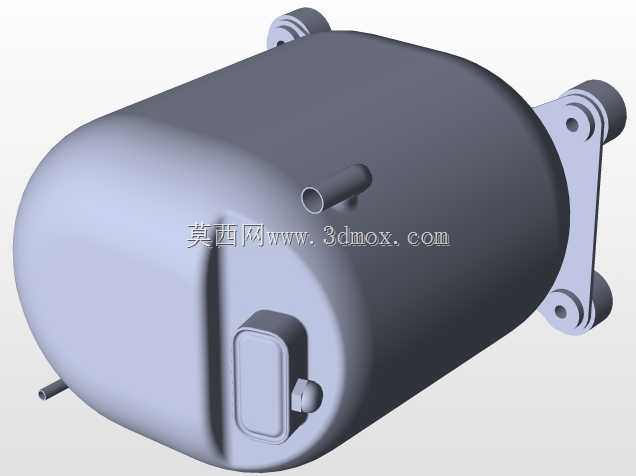

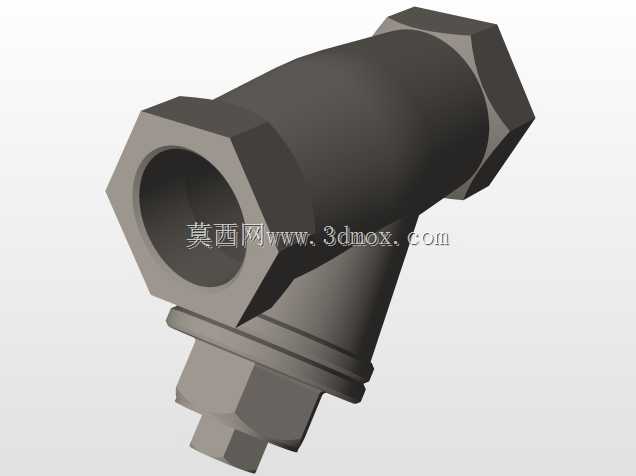

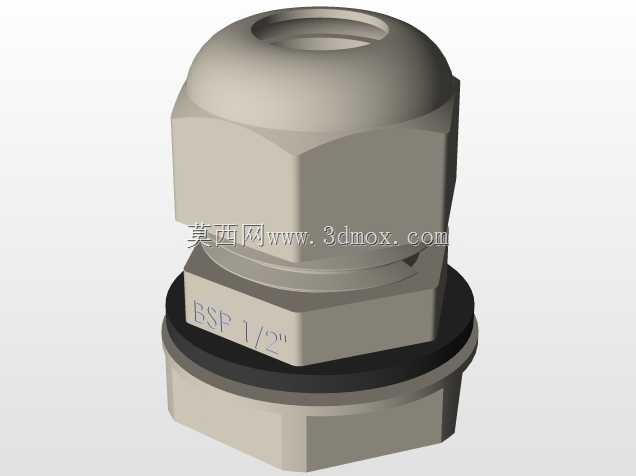

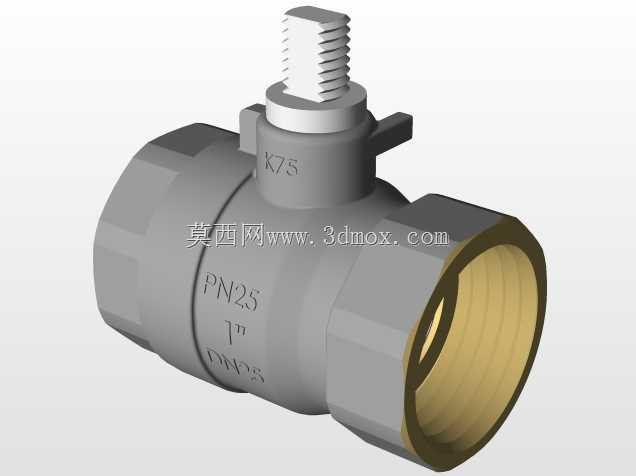

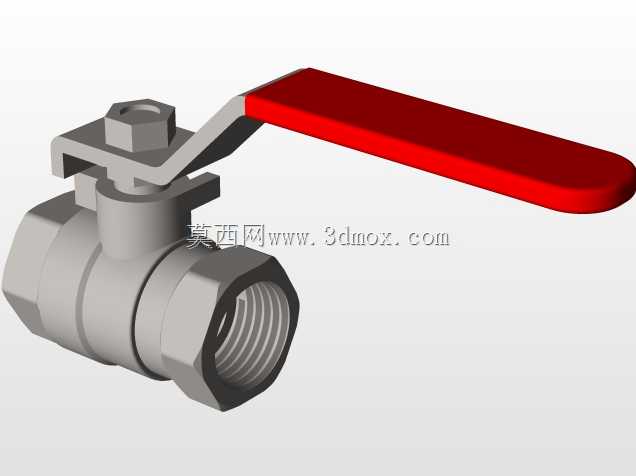

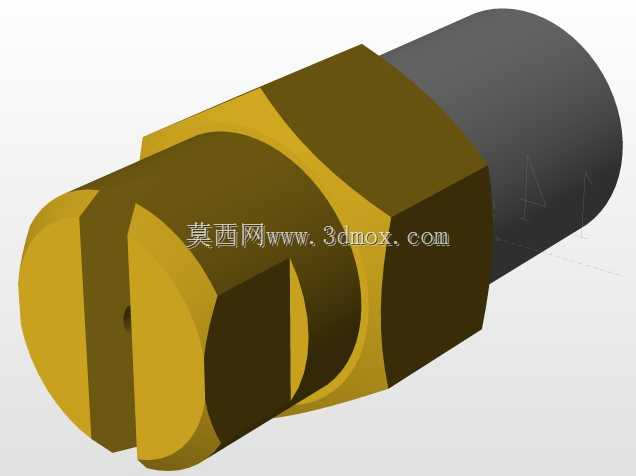

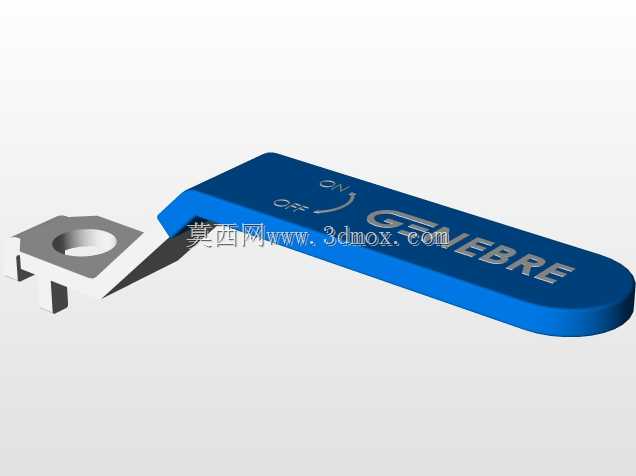

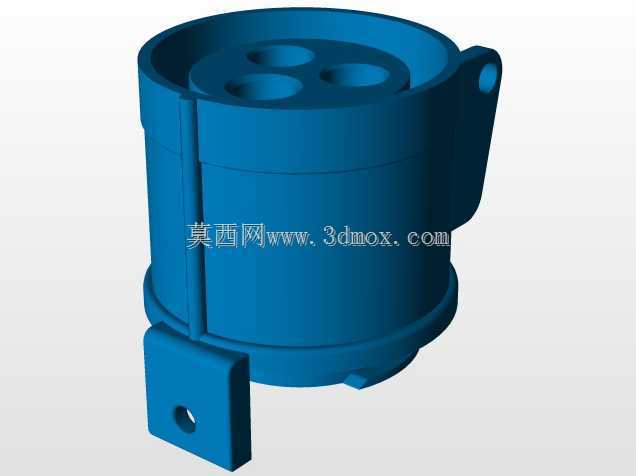

　　设备的控制与加药单元布置在过滤箱旁侧的立式支架上，支架上安装设备的启停开关、电源接入插座，电源插座带防水护盖，适配车间多水多尘的使用环境；加药单元包含药剂储罐与定量投加装置，可根据处理废气的成分，定量向洗涤桶内投加对应的处理药剂，比如处理酸性废气时投加中和剂，处理含油雾废气时投加破乳剂，不需要人工开盖加注，避免药剂接触皮肤的风险。设备的进水接口布置在支架侧方，采用标准水管快插接头，可直接对接车间自来水管路补充洗涤液，也可外接储水桶实现无管网场景下的使用。

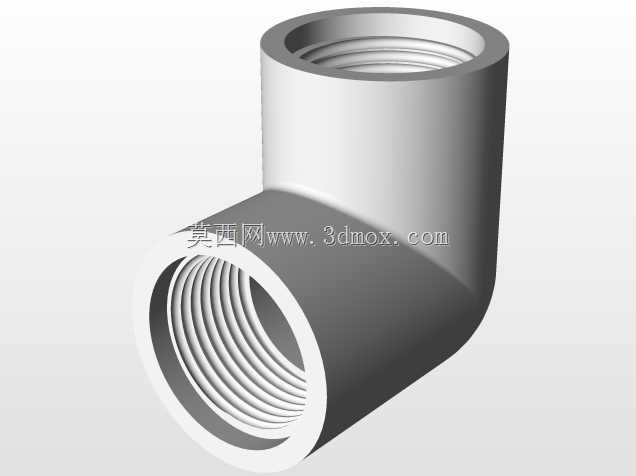

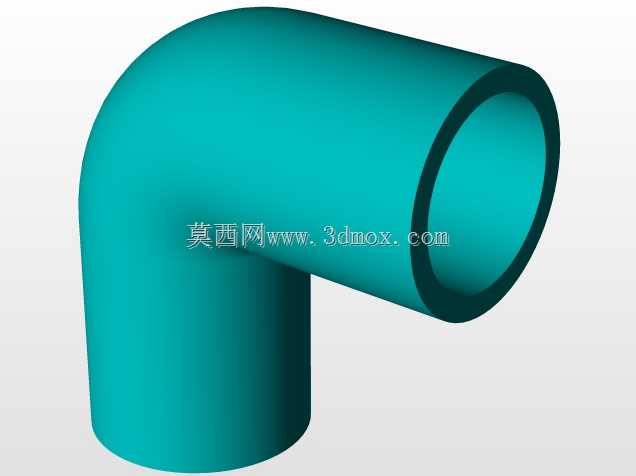

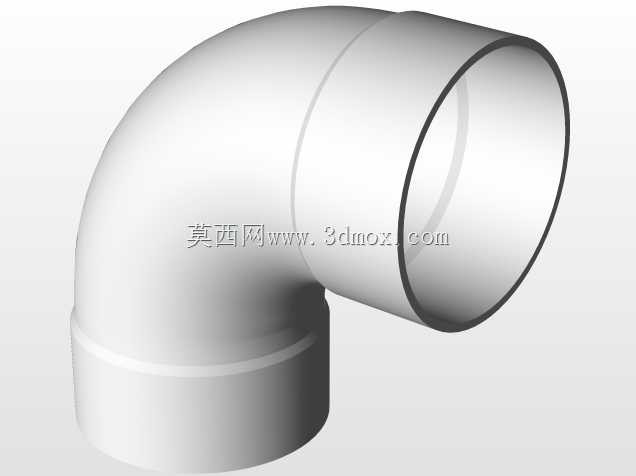

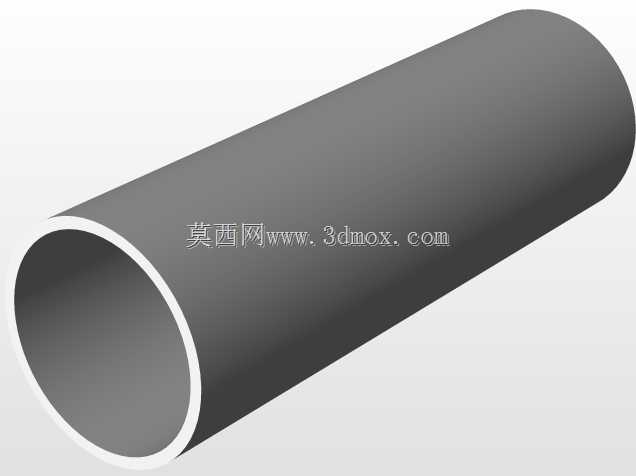

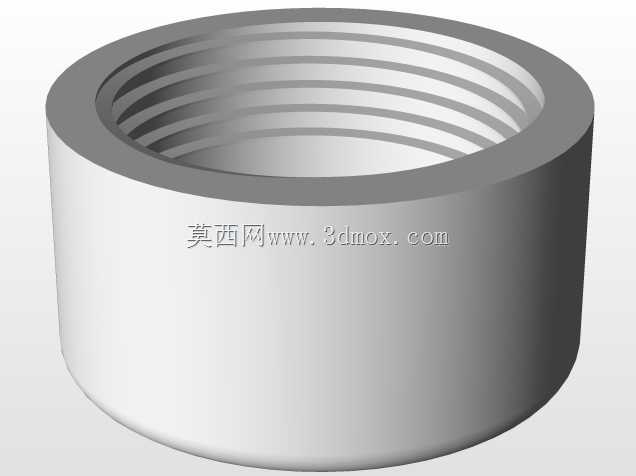

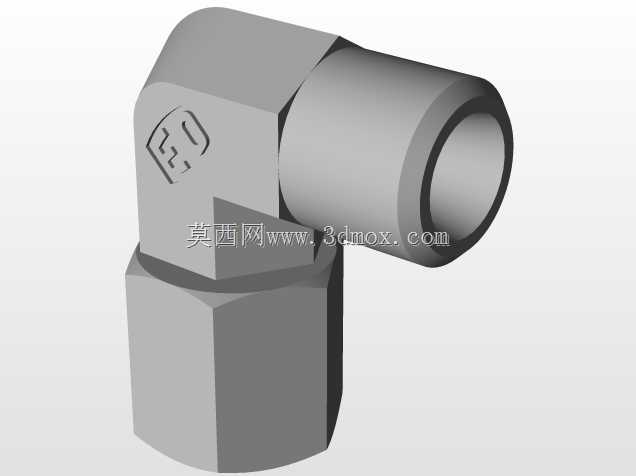

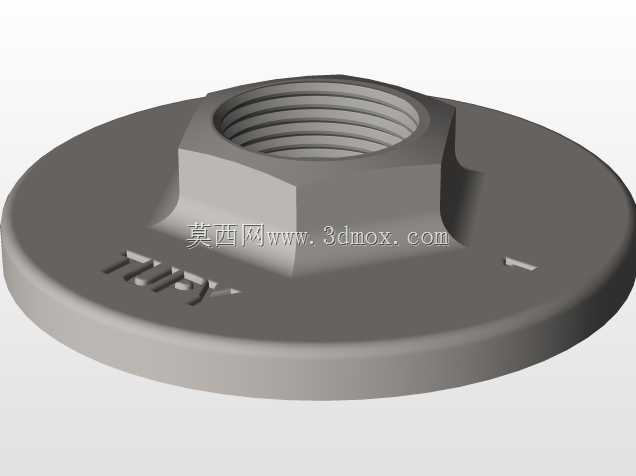

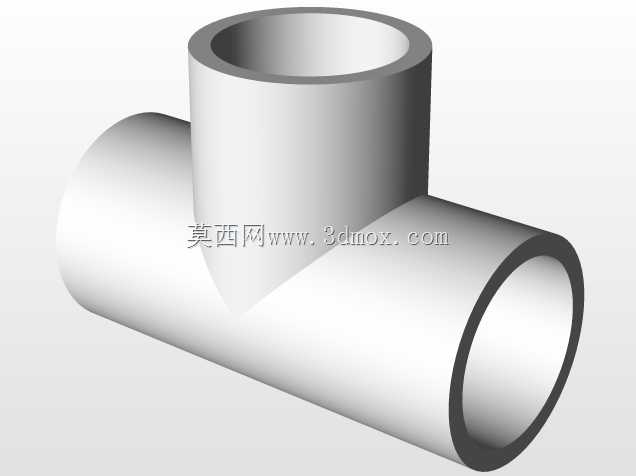

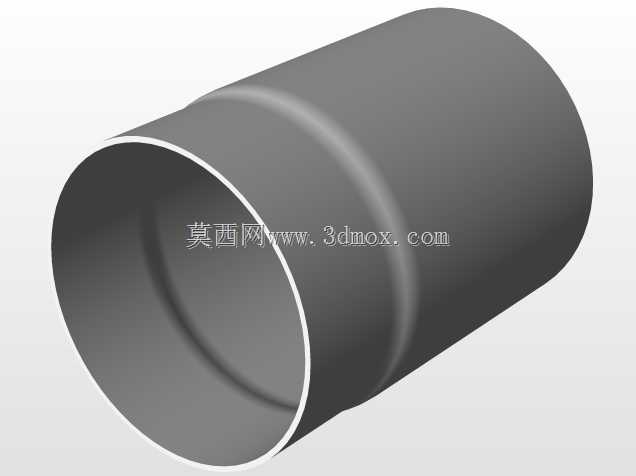

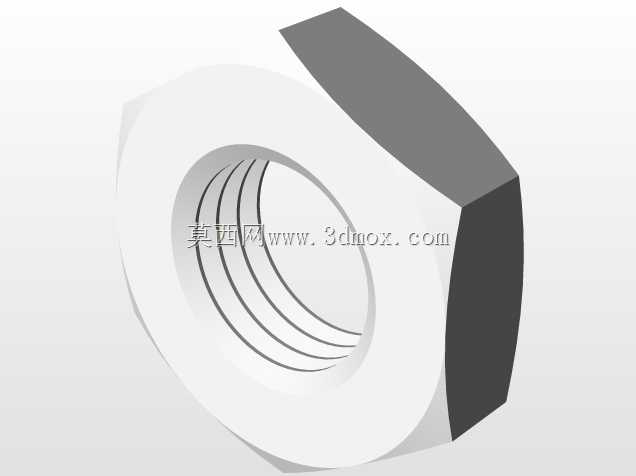

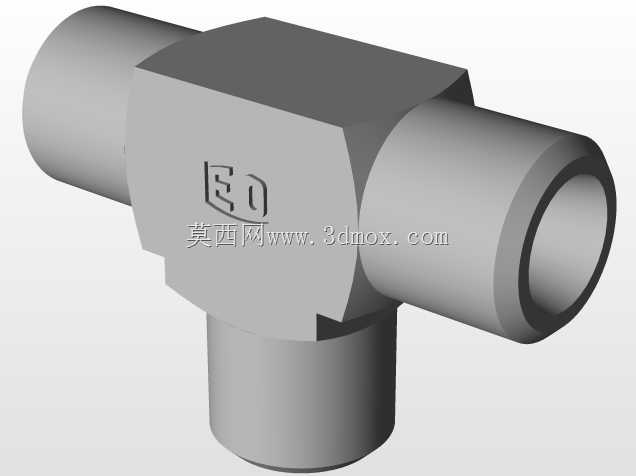

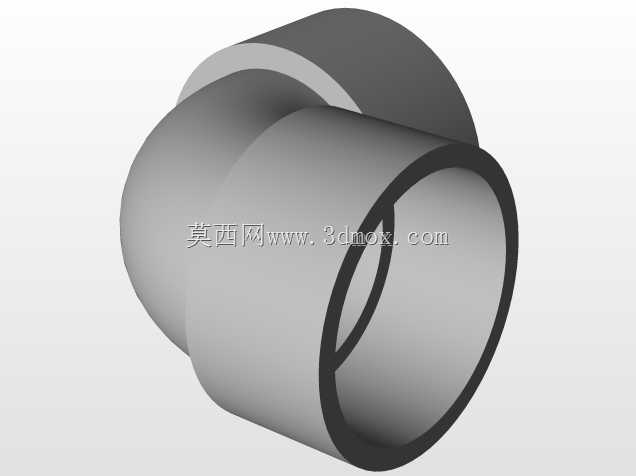

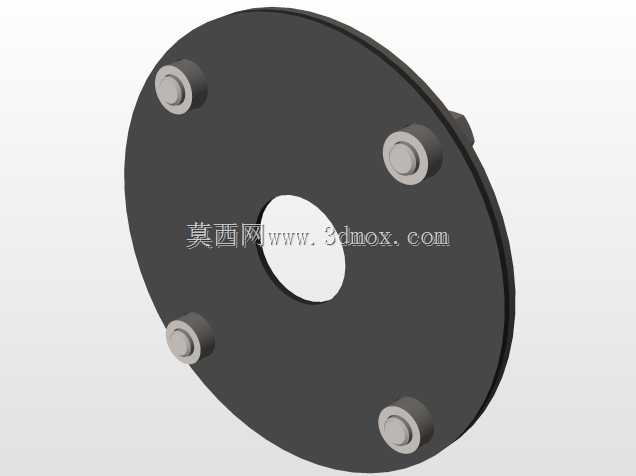

　　整套设备的管路连接全部采用标准卡箍接头，所有弯头、变径段都做了圆弧过渡，减少风阻的同时，也方便后期拆解清理管道内积留的污垢。设备的整体外轮廓控制在长1.2米、宽0.8米、高1.8米的范围内，可顺利通过车间常规的0.9米宽通道门，也能推入标准集装箱货柜内部做临时作业废气处理。底座下方预留100mm的离地间隙，方便用液压叉车整体抬升转运，也避免地面积水浸泡底座造成锈蚀。在结构设计上，所有电气元件都布置在设备的迎风侧之外，避免管道漏液滴落到电气部件上造成短路，风机与桶体之间加装橡胶减震垫，降低运行时的振动传递与噪音，长时间运行也不会出现紧固件松动的问题。
