便携挂式手持照明手电结构设计

　　这款手持照明手电的结构设计，核心围绕狭小空间临时作业、家用柜体检修、户外短途应急等多场景的使用需求展开，在结构布局上做了针对性的适配优化。不同于常规直筒手电的光滑筒身设计，这款产品在筒身尾部集成了一体式弯折挂架结构，挂架与筒身采用一体化衔接设计，没有额外的铰接活动部件，既减少了装配工序，也避免了活动铰接位长期使用出现的松脱、断裂问题，挂架的内框尺寸经过反复校核，刚好可以卡入常规家用衣柜挂衣杆、设备检修现场的临时栏杆、户外露营的帐篷支架等杆件结构，卡入后筒身依靠自身重心保持灯头朝向下方的稳定状态，不需要额外的夹持固定件，解放作业人员的双手，在检修柜体内部线路、整理露营装备、临时搭建作业面照明时，能够直接挂置在就近的杆件结构上，不需要额外寻找支撑点放置手电。

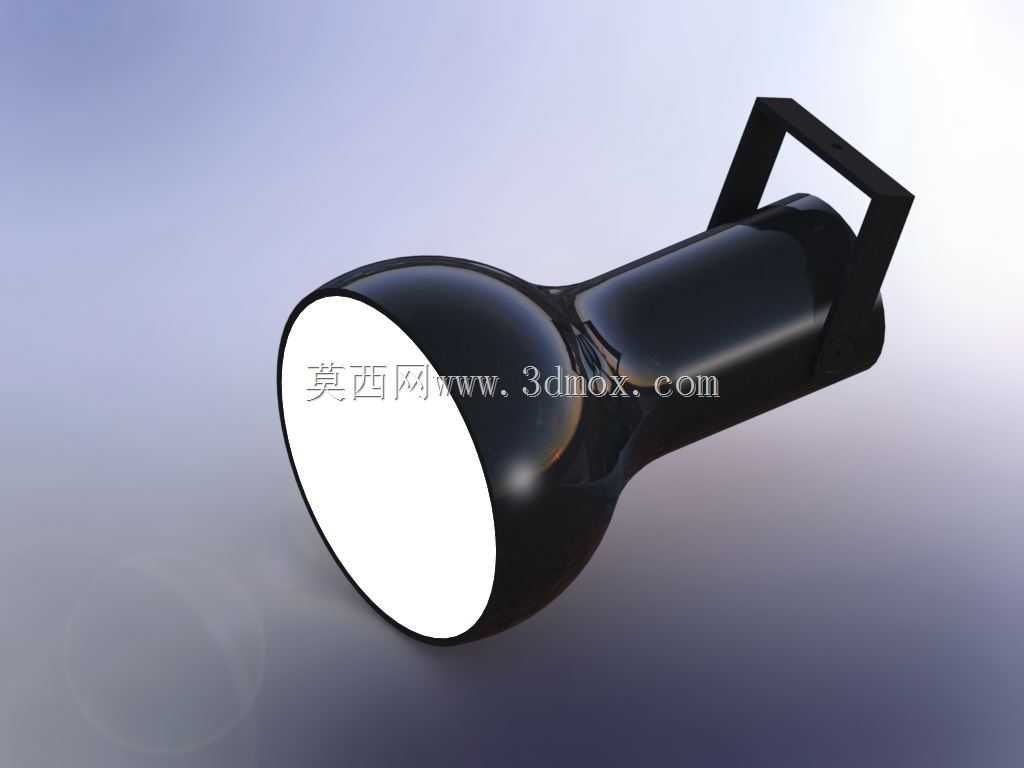

　　灯头部分采用大口径出光面设计，反光杯的曲面弧度经过光学适配，能够兼顾近距离大范围泛光照明与中距离的集中照明需求，在距离照射面0.5米的位置，光斑覆盖直径可以达到1.2米左右，足够覆盖单人作业的操作视野范围，不会出现常规小口径手电中心亮度过高、周边视野昏暗的问题。筒身的握持部分做了微弧收腰处理，握持直径控制在45mm，符合成年人手掌的握持尺寸，长时间手持操作不会出现硌手、易滑脱的问题，筒身外表面采用哑光硬质表层处理，既可以减少使用过程中的划痕残留，也能避免手持时的指纹、汗渍残留影响握持稳定性。

　　从安装边界与尺寸适配来看，整灯总长度控制在180mm左右，灯头最大直径75mm，尾部挂架的外凸高度为30mm，整体外形没有尖锐的外凸棱角，放置在工具包、衣物口袋中时不会勾刮布料，也不会占用过多的收纳空间。挂架的内框净空尺寸为30mm，能够适配直径10mm到28mm的各类杆件结构，无论是金属圆管、木质挂杆还是方形的型材支架，都可以稳定卡入挂置，挂置状态下筒身的重心落在挂架与杆件接触点的正下方，即使受到轻微的触碰晃动也不会出现滑落的问题。

　　在结构设计的细节处理上，灯头与筒身的衔接位置做了阶梯式止口结构，装配时可以快速定位对齐，同时能够提升整体结构的抗扭强度，即使不慎从1.2米左右的高度跌落到硬质水泥地面，衔接位置也不会出现松脱、开裂的问题。灯头前端的出光面采用内嵌式安装设计，透明防护面比灯头外圈的硬质壳体低1.5mm，当手电正面朝下放置或者跌落时，首先接触接触面的是外圈的硬质壳体，不会直接刮花、磕碰透明防护面，影响出光效果。筒身尾部的端盖采用旋转扣合结构，内部预留了标准电池仓的安装空间，不需要额外定制异形供电部件，更换供电配件时操作便捷，日常维护难度低。

　　实际使用过程中，这款手电的挂置结构能够适配多种非平面的放置场景，比如在衣柜内部安装五金配件时，可以直接将手电挂在衣柜的挂衣杆上，灯头朝向衣柜内部的作业面，不需要用嘴叼着手电或者腾出一只手来持握照明；在户外露营整理装备时，可以挂在帐篷的支架上作为营地临时照明；在设备检修现场遇到没有平整放置面的情况时，可以就近挂在设备的护栏、管线支架上，快速搭建临时照明点位。相较于带磁吸底座的手电，这款挂架结构不需要吸附面具备导磁特性，适配的场景更加广泛，不会因为吸附面是木质、塑料、铝合金材质就无法固定；相较于带夹持夹的手电，一体式挂架的结构强度更高，不会因为夹持弹簧疲劳出现夹持力不足、容易脱落的问题。

　　在建模过程中，所有的曲面过渡都做了曲率连续处理，没有出现曲面褶皱、曲率突变的问题，筒身与挂架的衔接位置做了圆角过渡，既可以提升握持时的触感，也能够减少应力集中，提升结构的抗冲击性能。所有的装配止口都预留了合理的公差间隙，适配常规的注塑加工工艺要求，不需要特殊的加工工序就可以实现批量生产，各个部件的拔模角度都控制在1.5度以上，生产过程中脱模顺畅，不会出现粘模、部件拉伤的问题。
