工业物料斜置多层滚动存放架结构设计

　　这款斜置式多层滚动支撑存放架，主要面向生产车间工位旁的棒料、细长轴类工件、轻型管材的临时存取场景设计，区别于传统水平层板货架，其倾斜排布的支撑结构能让放置在架体上的工件依靠自重始终向取料侧滑移，作业人员无需探身到货架深处拿取物料，能大幅减少工位旁取料的辅助动作耗时，适配机加工车间、装配流水线旁的线边物料暂存需求，也可用于五金仓库内长条状轻型工件的分类存放。

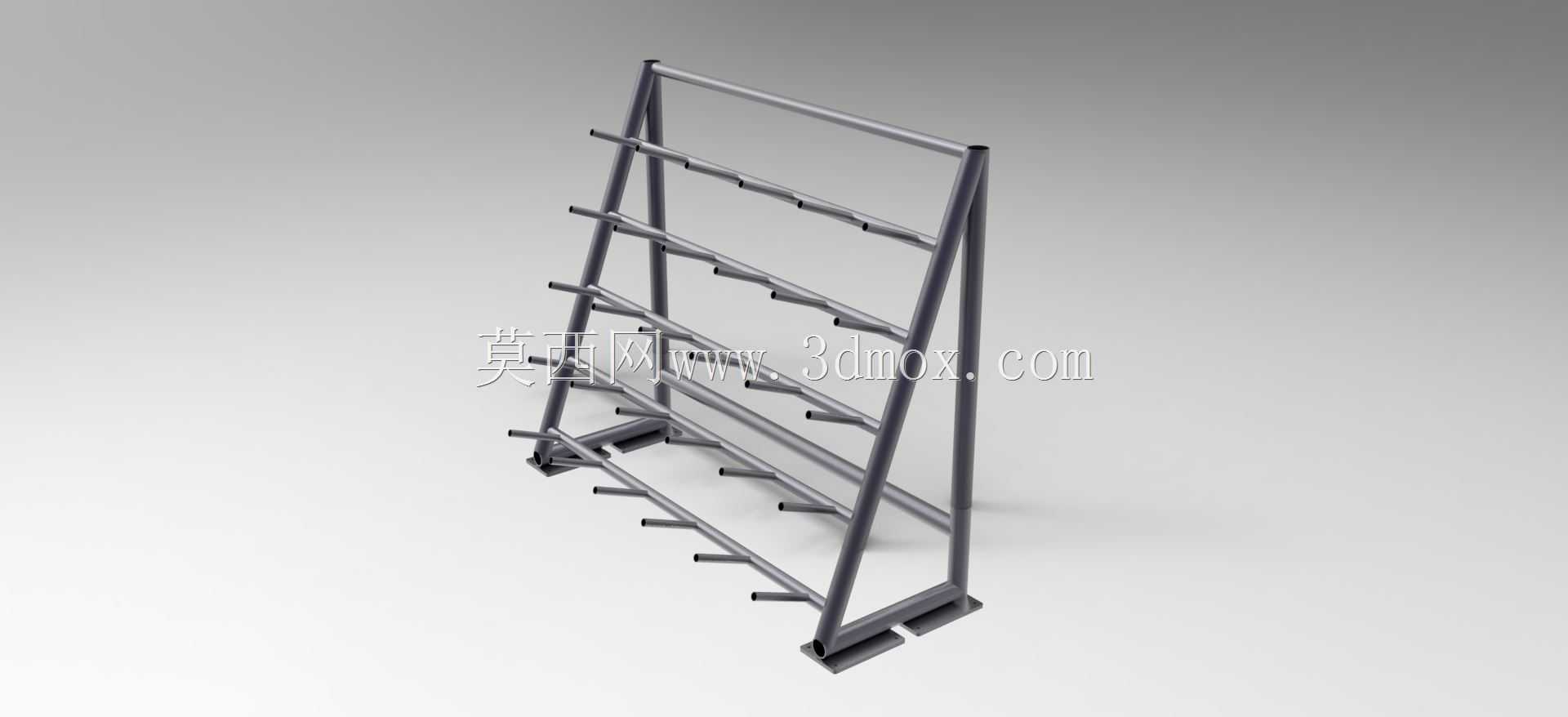

　　从结构设计逻辑来看，架体整体采用A字型侧支撑框架，两侧的斜向主立柱与底部横向支撑脚形成稳定的三角受力结构，无需额外打膨胀螺栓固定在地面，依靠自身结构刚度即可承受额定载荷，底部支撑脚做了加宽处理，接触地面的位置预留了防滑垫安装槽，即使在车间环氧地坪上放置也不会出现滑移侧翻的问题。每层的滚动支撑横杆采用等间距排布，横杆上的限位凸点按照常见棒料直径做了间隔设计，避免放置的工件出现滚落、堆叠错乱的情况，相邻两层的支撑横杆做了错位排布，不会出现上层工件掉落砸到下层物料的问题，同时倾斜角度经过反复校核，既保证工件能依靠自重缓慢滑移到取料端，又不会因为倾角过大导致工件冲落架体。

　　安装边界方面，架体整体宽度适配标准工位的侧边预留空间，深度不会占用过多通道面积，底部支撑脚的外轮廓尺寸经过优化，即使在宽度仅一米的设备间隙中也能平稳放置，整体高度符合人体工程学取料范围，最上层的支撑横杆高度不超过普通成年作业人员站立时的顺手取料高度，最下层的横杆距离地面预留了足够的扫地机器人、清洁拖把通行间隙，日常车间清洁时无需挪动架体。

　　功能特性上，这款滚动支撑存放架没有多余的复杂结构，所有杆件之间采用标准化的连接件装配，后期如果需要调整层间距、增减支撑层数，只需要松开紧固件即可完成调整，不需要额外焊接或者切割加工。架体表面做了防锈喷塑处理，能适应车间内存在少量切削液飞溅、空气湿度偏高的使用环境，不会轻易出现锈蚀掉漆的问题。每层滚动支撑的横杆端部做了圆弧倒角处理，取放工件时不会刮伤工件表面，也不会勾挂作业人员的工作服袖口，消除了工位旁的安全隐患。

　　在实际应用中，这类架体还可以根据存放物料的类型调整支撑横杆的排布密度，如果存放直径更小的细长轴类零件，可以加密横杆的排布间距，避免工件因为支撑跨距过大出现弯曲变形；如果存放直径较大的管材，可以适当拉大横杆间距，在保证支撑稳定性的前提下减少材料用量。架体的侧框架上预留了标签条安装槽，可以在每层对应位置粘贴物料标识，方便作业人员快速区分不同规格的工件，减少错拿错料的概率。和传统的固定式物料架相比，这种带滚动支撑的斜置架体，在存取长条状工件时的作业效率能提升40%以上，尤其是在高频次取料的装配工位，能有效减少作业人员的弯腰、探身动作，降低长期重复作业带来的疲劳感。

　　设计过程中，对架体的整体受力做了校核，每层支撑横杆的额定载荷按照单根工件最大重量、满层排布的总重量做了冗余设计，主立柱的型材壁厚选择兼顾了结构强度和整体重量，既不会因为用料过薄导致架体受力变形，也不会因为整体过重导致挪动位置时需要多人配合，单人即可推动架体调整摆放位置，适配车间内工位调整、物料动线变化的使用需求。
