工业供热及炉用燃烧室结构设计

　　做热力设备结构设计快十二年，经手的燃烧相关部件少说也有七八十套，这次的燃烧室结构，是针对民用、商用供热以及小型工业炉场景做的适配设计，先从实际落地的场景说起吧。家庭分户供暖的壁挂式炉、餐饮后厨的商用煲仔炉与烤箱、陶瓷烧制的小型梭式窑、西北偏远地区农用烘干设备的供热单元，甚至小型分布式发电的微型燃气供热端，都能用到这类结构的燃烧室，它是整个热力循环里燃料化学能转化为热能的核心载体，所有后续的换热、供热动作，都要建立在这个腔体稳定燃烧的基础上。

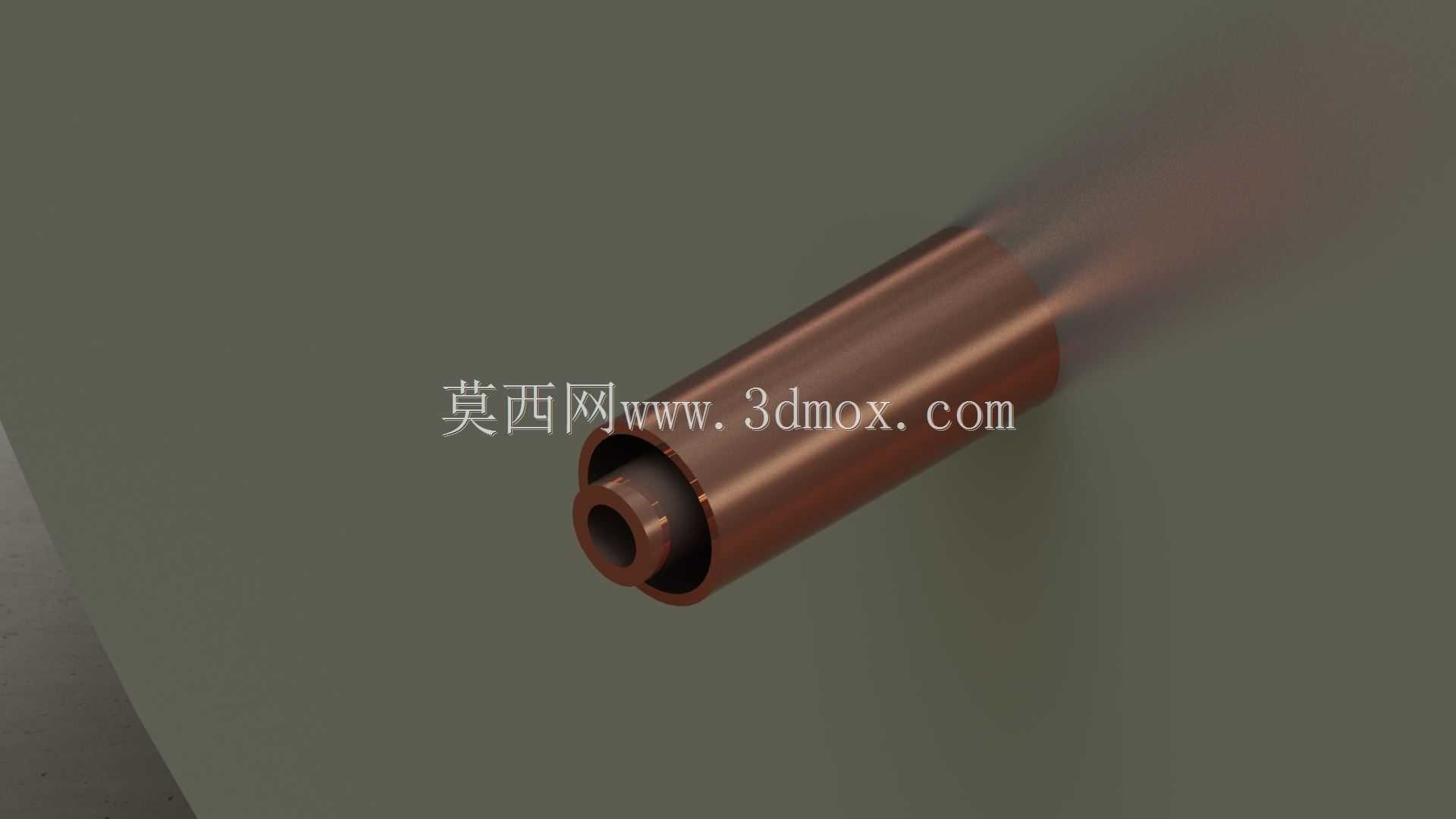

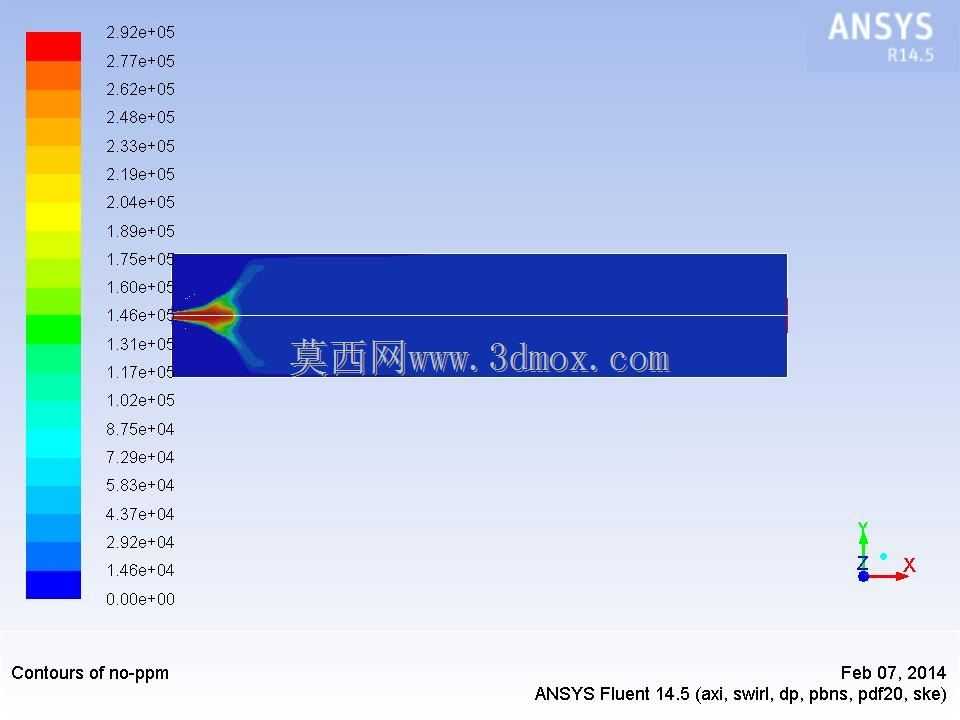

　　先讲功能特性，这个燃烧室采用同轴双层套筒结构，内层是直接接触火焰的高温燃烧腔，外层是预混空气的导流夹层，这种结构不是凭空想出来的，是之前做小型炉具测试时踩过坑的——早期单层结构的燃烧室，外壁温度过高，不仅会造成热损失，还容易烤坏周边的电控线路与密封件，改成双层结构后，助燃空气先从外层夹层流过，提前被腔体余热预热，既降低了外壁温度，又能提升进入内层的空气温度，让燃料燃烧更充分，减少不完全燃烧产生的积碳与一氧化碳排放，实际测试下来，同等燃料供给量下，燃烧效率能提升8%左右，外壁温度能控制在60摄氏度以内，完全满足民用设备的安全接触要求。

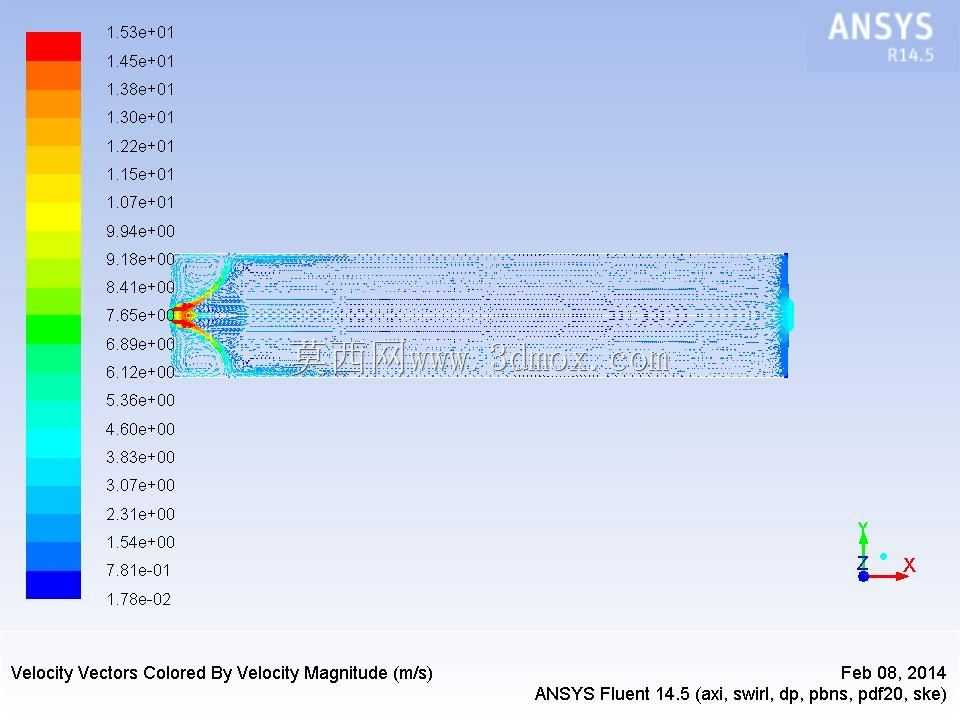

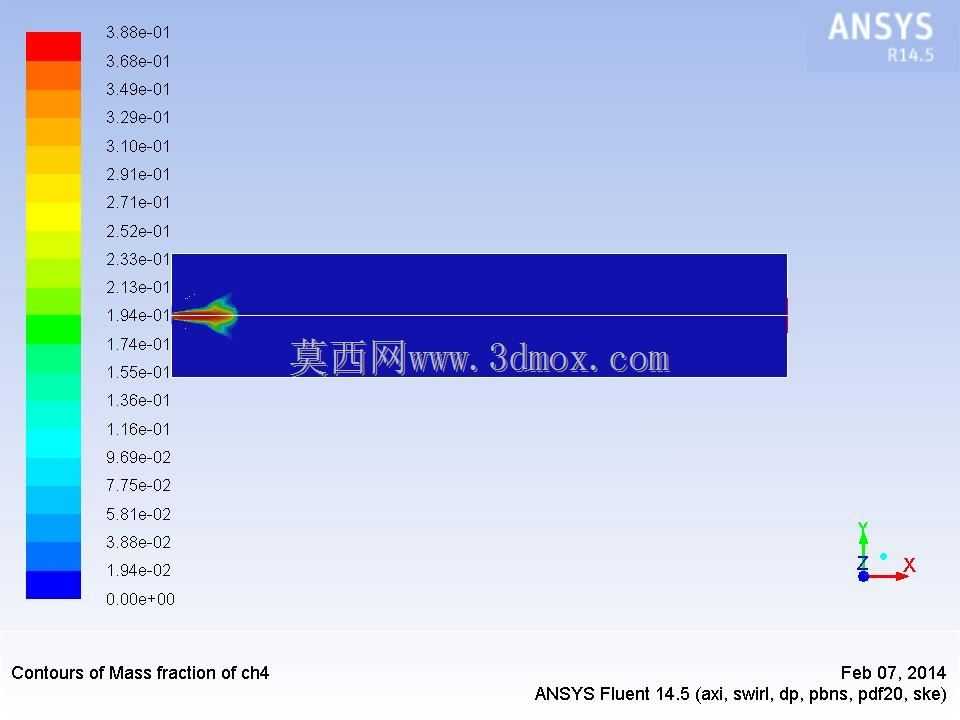

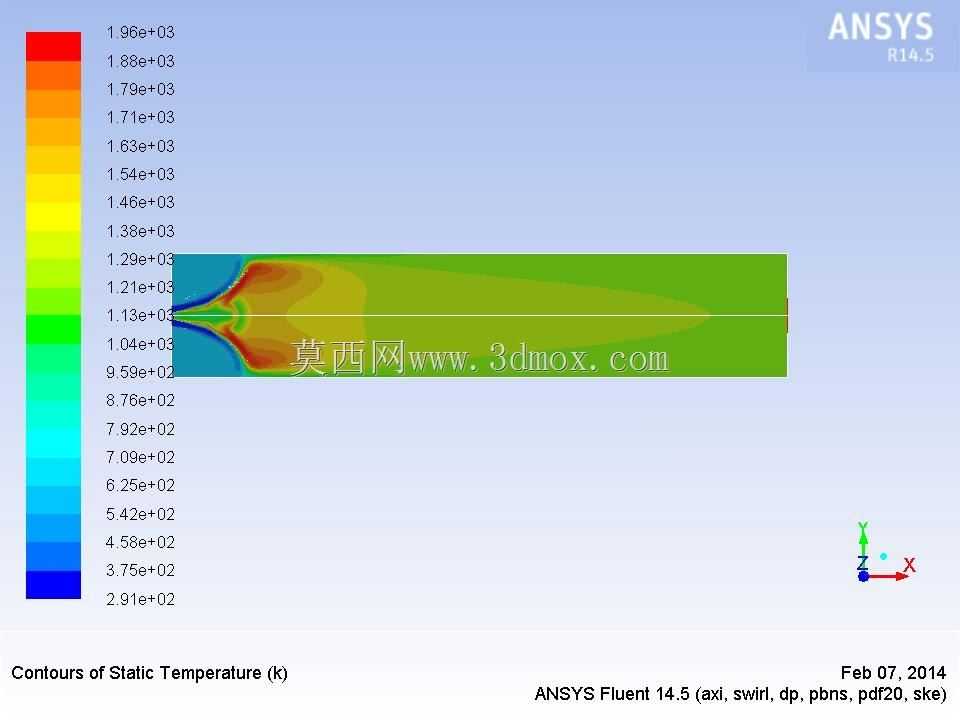

　　设计思路上，首先要考虑的是火焰稳定性，内层腔体的进气端做了渐缩的导流口，配合燃料喷嘴的安装位，能让燃料与预热后的空气在腔体前端形成稳定的回流区，避免低负荷运行时出现脱火、回火的问题，之前做农用烘干设备配套的燃烧室时，就因为没做回流区结构，在低温环境下低功率运行经常熄火，后来调整了进气端的锥度，加了一圈径向的配气孔，才解决了这个问题，这次的结构直接把这些验证过的细节整合进去了。然后是热膨胀的补偿，双层套筒之间采用的是端部焊接+中部滑动支撑的结构，因为内层长期工作在800-1200摄氏度的高温环境，热膨胀量比外层大不少，如果两端都焊死，反复热胀冷缩很容易出现焊缝开裂，中部的滑动支撑用的是耐高温的陶瓷垫片，既能保证内外层同轴度，又能给内层留出轴向伸缩的余量，延长部件的使用寿命。

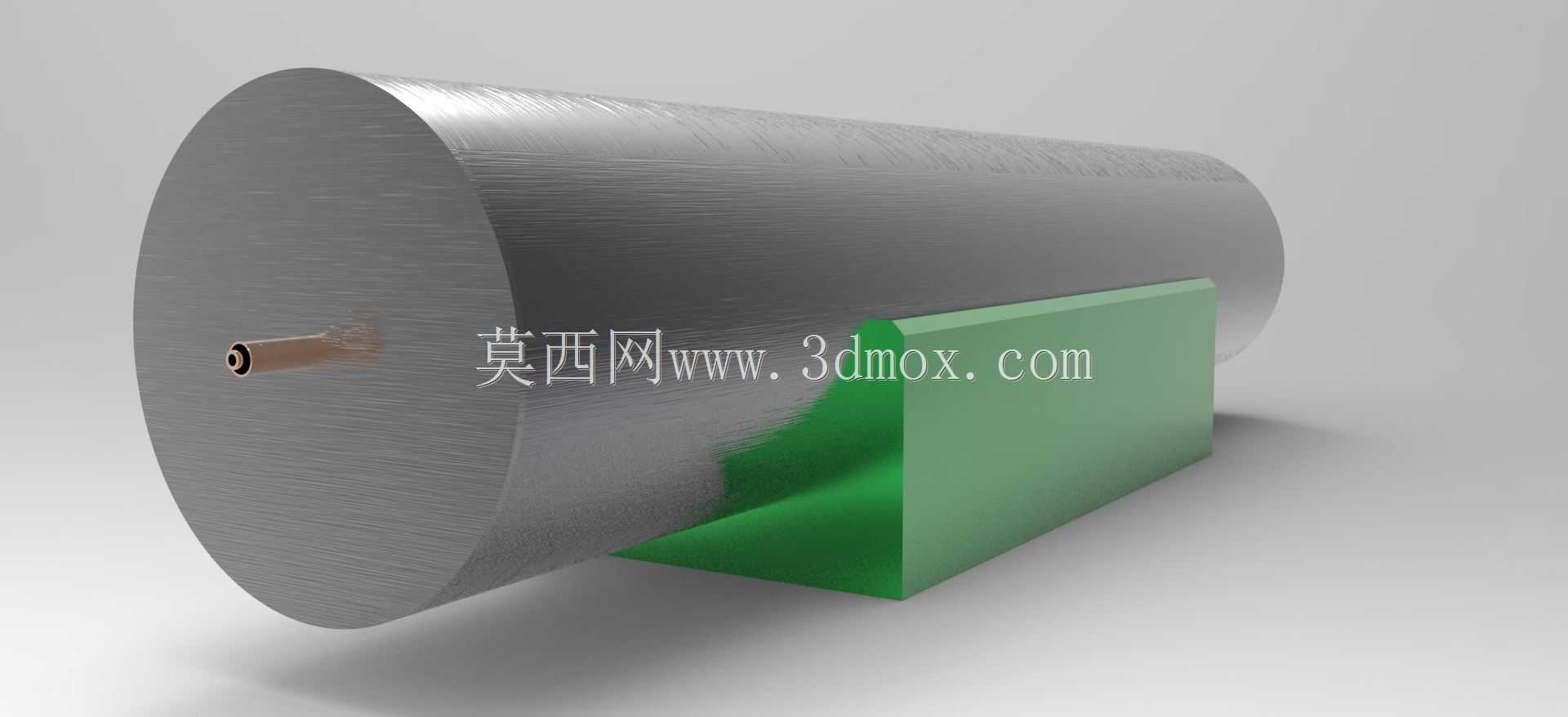

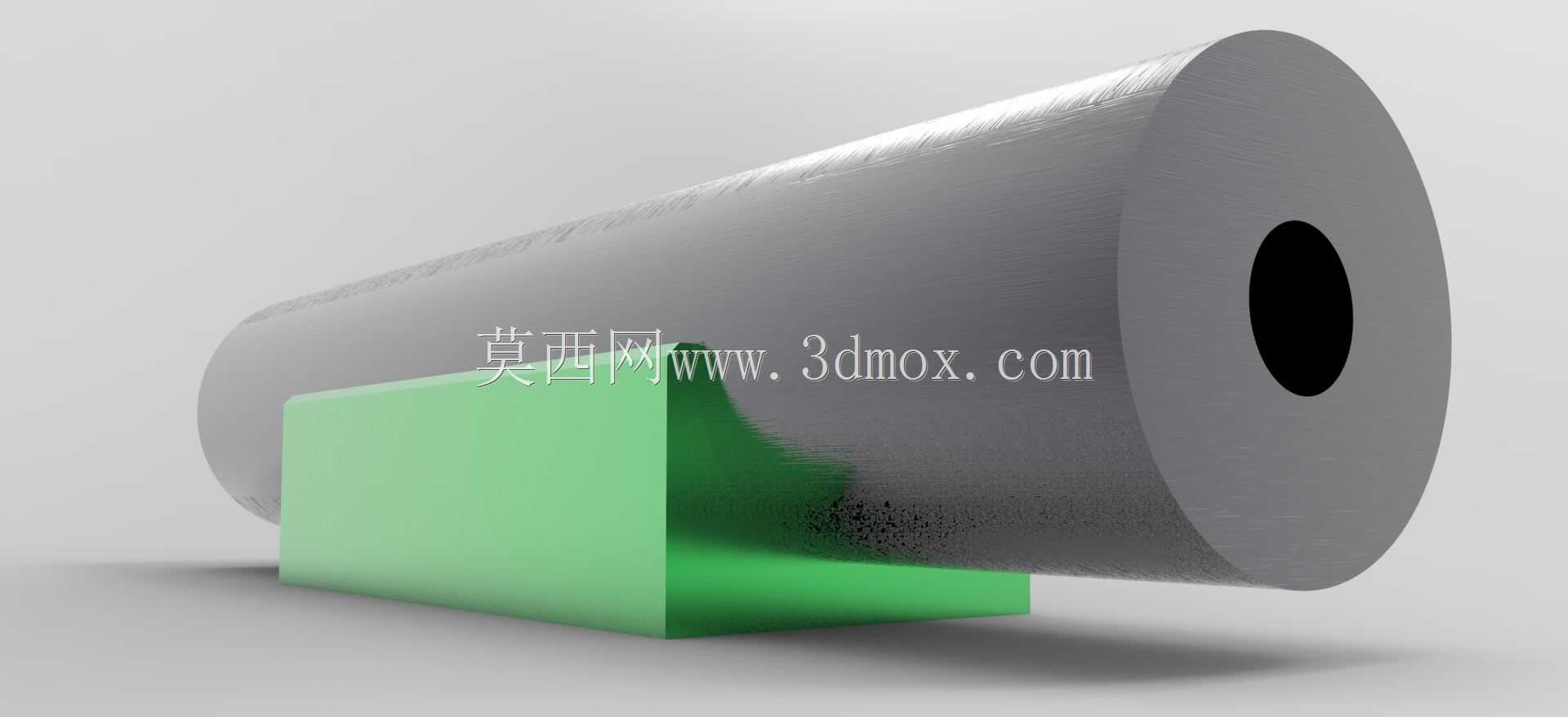

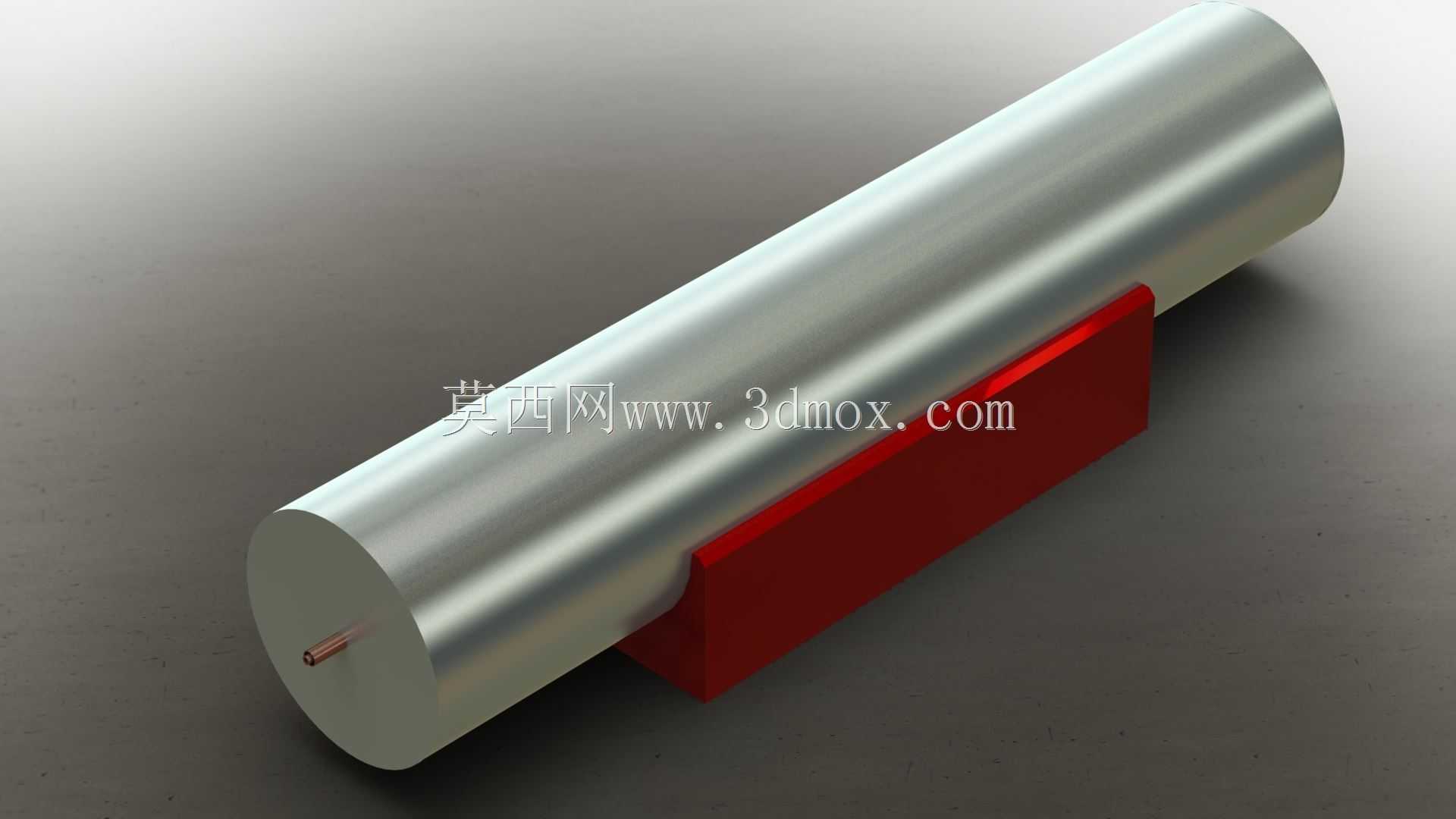

　　再讲外形尺寸与安装边界，这个燃烧室整体是等直径的圆柱结构，总长度控制在220毫米，外层套筒外径32毫米，内层燃烧腔内径16毫米，这个尺寸是经过多场景适配的：民用壁挂炉的安装位预留的腔体直径一般在35毫米以内，长度不超过250毫米，这个尺寸刚好能放进去，不需要额外改动设备的原有结构；商用小型炉具的燃烧器安装位，这个尺寸也能直接适配标准的喷嘴安装法兰。安装接口方面，进气端预留了标准的1英寸外螺纹接口，能直接对接市面上通用的燃气喷嘴与空气预混管，出气端是平口结构，能直接插入后续的换热段烟道，不需要额外做转接头，安装时只需要保证腔体与喷嘴的同轴度误差不超过1毫米，就能保证火焰不偏烧，避免局部过热烧穿腔体壁。

　　实际使用中还要考虑积碳的清理问题，内层腔体的内壁做了光滑的珩磨处理，粗糙度控制在Ra1.6以内，不完全燃烧产生的少量积碳不容易附着在壁面上，日常维护时只需要从出气端用专用毛刷通一下就能清理干净，不需要拆卸整个部件。另外，外层夹层的进气端做了可拆卸的滤网卡槽，能加装不锈钢滤网，过滤空气中的大颗粒灰尘，避免灰尘进入夹层堵塞配气孔，之前在西北农业场景做测试时，空气中的沙尘比较大，没加滤网的话用两三个月配气孔就会堵一半，加了滤网后只需要定期清理滤网就行，维护成本低很多。

　　从结构强度上来说，内层选用的是耐高温的310S不锈钢，壁厚2毫米，能承受长期高温下的氧化与腐蚀，外层用的是304不锈钢，壁厚1毫米，足够承担结构支撑与空气导流的作用，整体重量不到300克，不会给设备的安装结构带来额外的负重。之前做振动测试时，模拟设备运输与运行中的振动工况，在10g的加速度下持续振动8小时，焊缝与支撑结构都没有出现松动或开裂，完全满足各类移动或固定安装场景的使用要求。

　　很多刚入行的工程师做燃烧室设计时，容易只盯着燃烧效率，忽略安装边界与维护性，其实这类通用型的热力部件，适配性和可靠性往往比极限效率更重要，毕竟要覆盖多个场景的使用需求，不能为了某一个参数的提升，牺牲了安装便利性与使用寿命，这个结构在设计时就平衡了效率、尺寸、可靠性、维护性几个核心要素，经过多场景的实际测试验证，能满足家用供暖、商用厨电、小型工业炉、农用烘干等多个场景的使用需求。
