传感器配套六边形底座圆管支撑构件

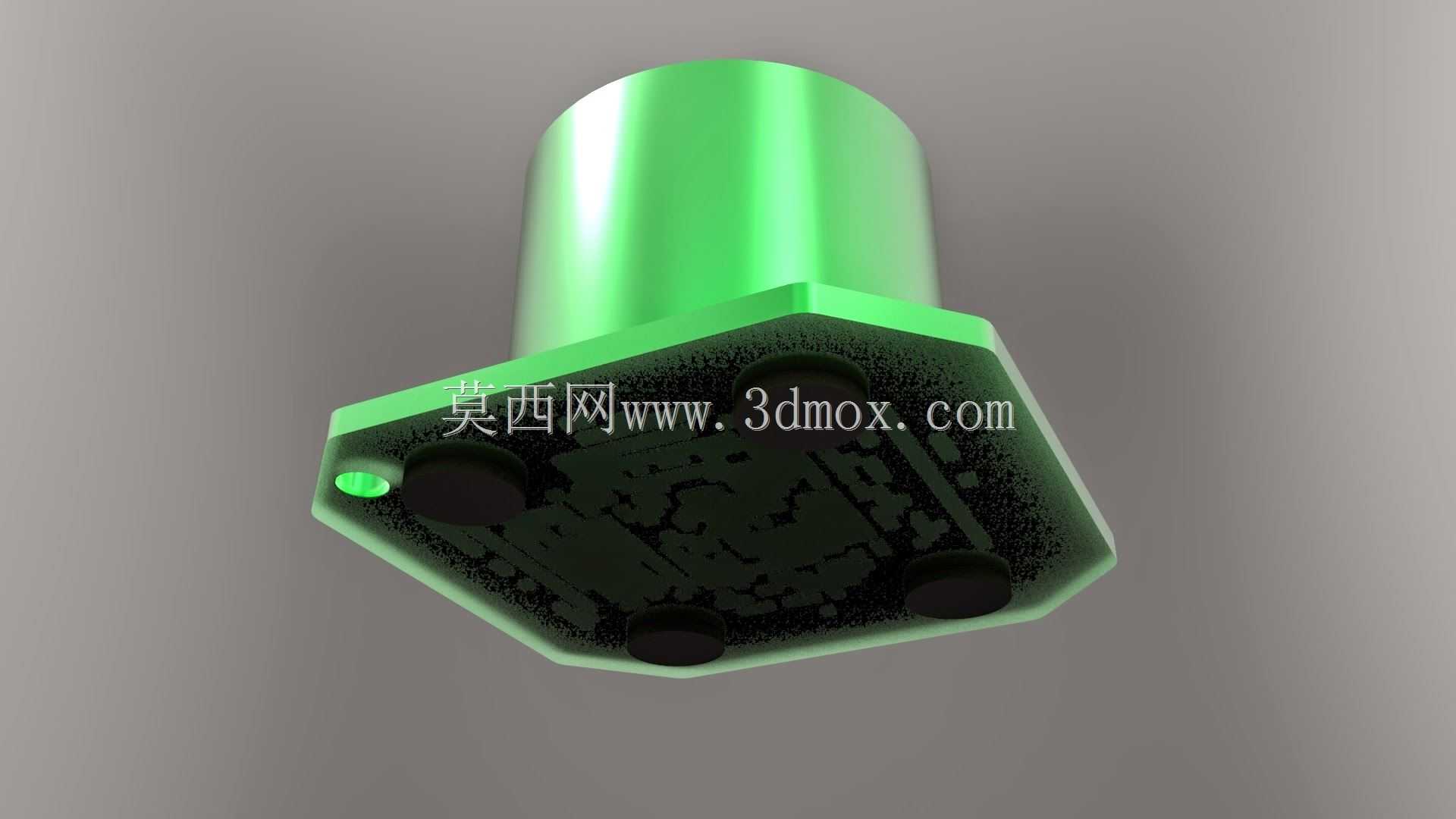

　　在工业传感检测场景的布局搭建中，这类带六边形安装底座的圆管支撑构件，是光电类、接近类传感器安装固定环节的常用适配部件，很多现场做设备技改、传感点位加装的结构工程师，都接触过类似的支撑结构。不同于市面上常见的圆形法兰安装支架，这款构件采用六边形切边的底座设计，最初的设计考量，是为了适配狭窄安装空间内的扳手操作——在设备内部走线密集、相邻部件间距不足80mm的场景下，圆形法兰需要整周预留扳手转动空间，而六边形底座仅需60度的转角空间就能完成四个安装孔位的锁紧操作，能大幅降低现场安装的操作难度，尤其适合自动化产线内部、设备腔体侧壁这类操作空间受限的安装点位。从功能特性来看，构件上部的圆柱管段为中空结构，内壁做了0.8mm的均匀壁厚设计，

　　既可以作为传感器线缆的走线通道，避免线缆外露被设备运动部件剐蹭磨损，也可以根据现场安装需求，在管内穿入不同直径的调节杆，实现传感器安装高度的无级调整，调整范围可覆盖0-120mm的高度差，适配不同检测距离的传感安装需求。底座部分的四个沉头安装孔，采用对称式布局，孔位中心距按照通用工业安装的标准模数设计，可直接适配市面上多数型材的安装槽位，不需要额外做转接板加工，沉头孔的深度设计刚好能容纳M4规格的内六角螺丝头部，安装后螺丝端面与底座表面齐平，不会出现凸起剐蹭周边线缆或部件的问题。底座边角处做了R2的圆角过渡，避免安装操作时锐角划伤操作人员，同时底座与上部圆管的衔接位置，做了一圈3mm的加强筋过渡，

　　能承受15N的侧向冲击力而不发生形变，完全满足工业现场设备运行时的振动耐受要求，即使在冲压设备周边、输送带驱动端这类振动幅度较大的点位，也能保证传感器的安装位置不发生偏移，避免检测信号出现误触发。从安装边界来看，这款支撑构件的底座最大对边宽度为62mm，上部圆管的外径为28mm，整体安装后突出安装面的总高度为78mm，安装时仅需要在固定面加工四个对应位置的φ4.5通孔即可完成固定，不需要做复杂的沉孔或铣面加工，对安装面的平面度要求不高，即使是未做精加工的型材表面、设备钣金侧壁，都可以直接安装固定。在实际的产线应用中，这类支撑构件除了用于固定传感器，也可以作为小型指示灯、气动喷嘴的安装支撑件，适配性较强，很多做非标设备设计的工程师，

　　会把这类通用支撑件纳入自己的标准件库，在做方案设计时直接调用，能大幅减少重复建模的工作量，缩短项目的设计周期。建模过程中，这类构件的细节处理需要重点关注壁厚的均匀性，尤其是底座与圆管衔接的位置，如果壁厚差过大，注塑成型时容易出现缩痕、形变，影响安装精度，同时沉头孔的同轴度需要控制在0.1mm以内，避免安装时螺丝出现偏斜，导致固定不牢。另外，底座底面做了0.2mm的浅凹槽设计，安装时可以在凹槽内贴装薄型橡胶减震垫，进一步缓冲设备运行带来的振动，提升传感器检测的稳定性，这个细节设计在很多同类型支架上是没有的，却能在高振动场景下大幅降低传感信号的波动概率。
