光电检测用弧形反射构件结构设计

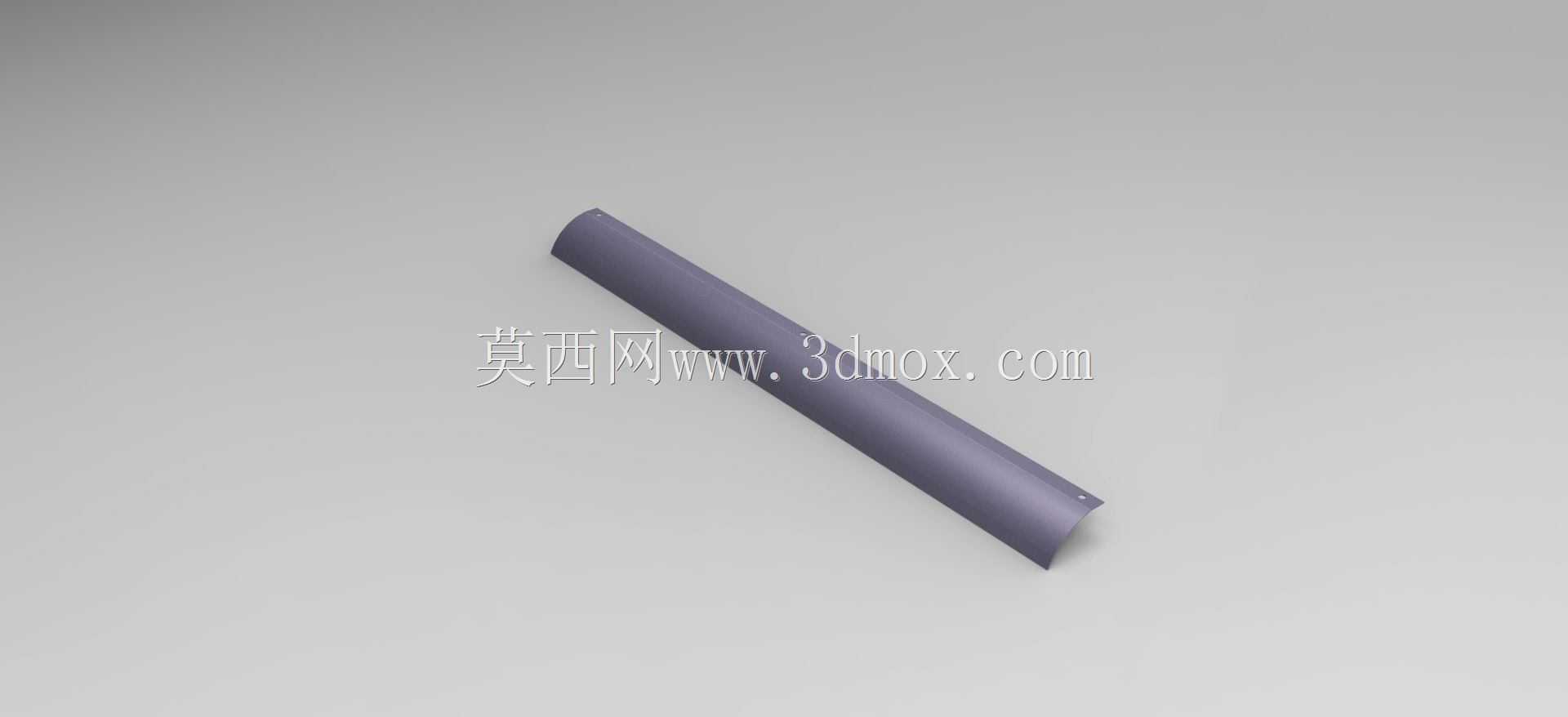

　　在光电类传感检测系统的搭建过程中，反射构件是决定光路传输稳定性的核心配套部件，很多现场调试阶段出现的检测误判、信号丢包问题，追根溯源往往和反射件的选型、安装匹配度直接相关。这款弧形反射构件的设计，没有采用常规平面反射板的结构思路，而是针对小空间内的光路折返需求做了定向优化，整体采用长条形半圆弧截面构型，弧面的曲率经过反复校核，能够将入射的检测光束以预设的发散角度反射回接收端，避免平面反射容易出现的镜面反射角度过窄、安装对位公差要求过高的问题。从实际应用场景来看，这类反射构件常配套对射式、漫反射式光电传感器使用，在自动化产线的物料到位检测、工件计数、位置限位环节，当传感器安装位置受设备框架限制无法直接对准检测位时，

　　就可以通过该反射件完成光路的转向布设，不需要额外调整传感器的安装支架角度，大幅降低现场布线和安装的调试难度。设计阶段首先考虑的是安装边界的适配性，构件整体为细长型结构，轴向长度可以根据检测幅宽做适配调整，弧面的径向尺寸控制在较小的区间内，能够嵌入设备型材的安装槽内，不会额外占用设备外部的操作空间，构件两端预留了微小的安装定位点位，可以通过粘接或者微型紧固件完成固定，安装后不会出现长期使用后的位置偏移问题。功能特性层面，弧面的反射层做了均匀化处理，不会因为入射角度的微小偏差出现反射信号强度骤降的问题，相比普通平面反射片，它的有效接收角度范围提升了近40%，在设备运行产生小幅振动的工况下，

　　依然能够保证反射信号的强度稳定在传感器的触发阈值以上，避免因为设备共振导致的检测误触发。在结构设计的细节上，构件的壁厚做了均匀化处理，整个弧形截面的壁厚保持一致，不管是采用机加工还是挤出成型工艺生产，都不会出现壁厚不均导致的形变问题，弧面的边缘做了微小的倒角处理，既可以避免安装过程中划伤操作人员，也能消除边缘的应力集中点，提升构件的长期抗形变能力。从安装适配的角度来说，这款反射构件不需要定制专用的安装支架，既可以贴合在设备的金属机架表面安装，也可以配合小型的角度调节支架做微调，能够适配不同检测距离下的光路校准需求，当检测距离在0.1米到2米的区间内时，不需要额外调整反射件的角度，就能够让传感器接收到足够强度的反射信号。

　　在一些特殊的检测场景中，比如透明工件的检测、狭小腔体内的位置检测，普通平面反射板容易因为反光角度问题出现信号穿透或者信号过弱的问题，这款弧形反射件的漫反射式弧面设计，能够将光束均匀打散后反射，既可以保证信号强度，也不会出现强镜面反射导致的传感器过曝问题。很多结构工程师在做传感点位设计的时候，往往只关注传感器本身的参数，忽略反射配套件的匹配性，导致现场调试阶段花费大量时间调整安装角度，甚至需要重新加工安装支架，这款反射构件的设计初衷就是降低这类适配成本，从结构上预留足够的安装公差冗余，让设计阶段的选型和现场安装的实际情况有更高的匹配度。构件的外表面没有多余的凸起或者结构特征，整体外观简洁流畅，安装后不会积灰，日常设备维护的时候只需要简单擦拭弧面就可以保证反射效果，不需要频繁拆卸清理，适合在工业生产现场的多尘、多油污工况下长期使用。在尺寸链的校核过程中，设计人员特意将构件的直线度公差控制在较小的范围内，避免长条形构件因为自身重力产生弯曲形变，导致反射光路出现偏移，即使是长度较长的规格，也可以通过背部增加定位筋的方式保证整体的直线度，满足长幅宽检测场景的使用需求。
