传感检测用杆式安装固定支架结构

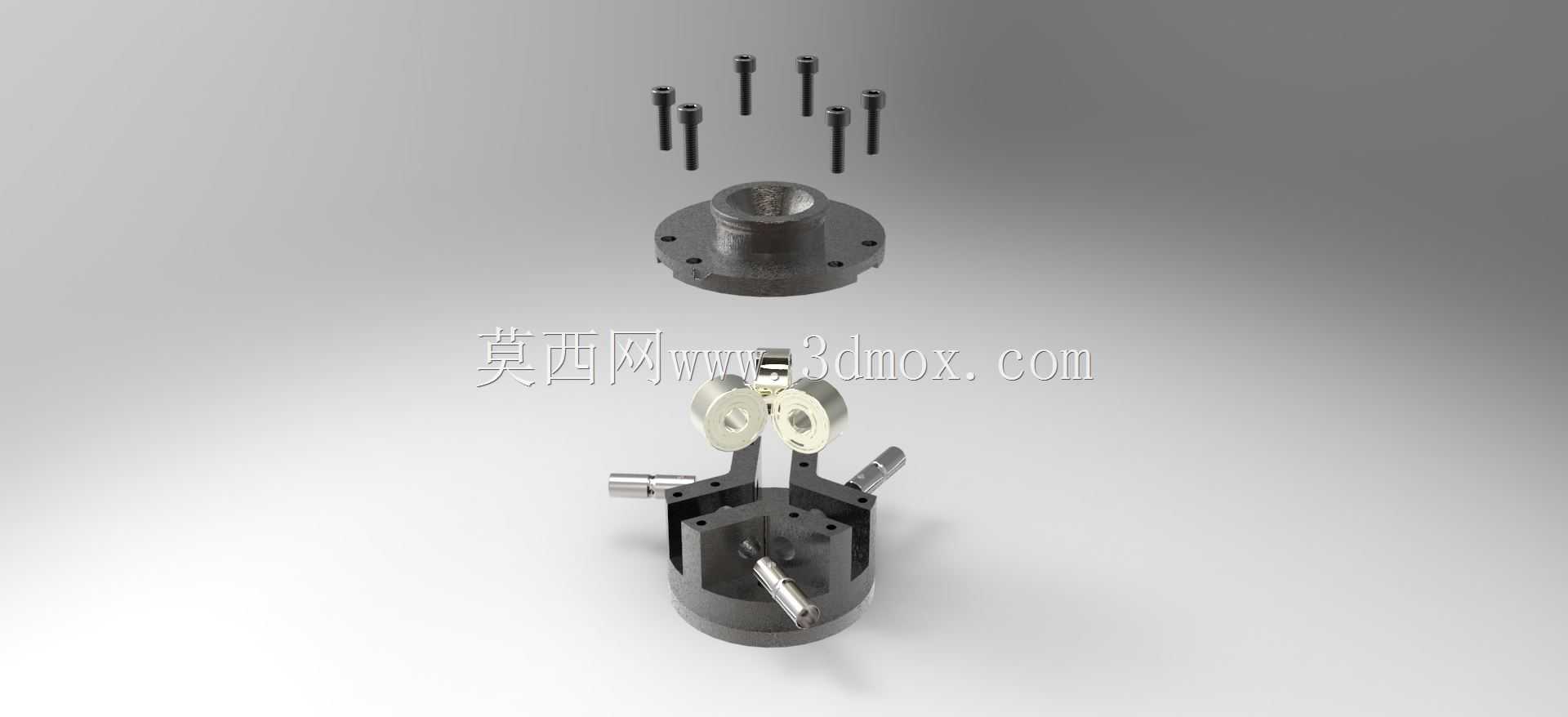

　　在工业自动化检测工位、精密实验传感标定场景中，这类杆式支架承担着传感元件的空间定位、姿态调整与刚性固定作用，区别于普通平板安装座，它能在多维度上适配检测点位的位置需求，避免传感元件因安装偏差导致的检测数据漂移、信号采集失准问题。从实际装配逻辑来看，该支架采用分体组合式结构，底部带法兰安装盘，盘面上均布的沉头孔可直接与设备安装基面、实验台架的螺纹孔配合锁紧，安装盘中心的内螺纹接口可兼容不同直径的支撑立杆，无需额外加工转接套就能实现立杆的快速拆装，适配不同安装高度的调整需求。支架上部的装夹模块采用多向开槽式夹块设计，每个夹块都预留了标准传感元件的装夹孔位，侧面的紧定螺钉可穿过夹块侧壁的螺纹孔直接顶紧传感元件的杆身，

　　既可以固定圆柱式传感探头，也能通过更换夹块适配方形外壳的传感单元，夹块与中心支撑体之间采用销轴铰接结构，可绕铰接轴在一定角度范围内俯仰调整，满足斜向检测、对射式传感布局的角度要求。设计过程中优先考虑了安装边界的兼容性，底部法兰盘的外径控制在常规安装基面的预留孔位范围内，不会与周边的走线槽、相邻工位的工装产生干涉，整体组装后的最大外伸尺寸经过校核，在满装夹头的状态下，支架重心仍落在底部法兰的支撑范围内，即使设备运行过程中存在小幅振动，也不会出现支架倾覆、传感元件移位的问题。配套的紧固件全部采用标准内六角圆柱头螺钉，装配时无需特殊工装，普通内六角扳手即可完成全部组装与调整作业，夹块与支撑体的配合面做了铣平处理，调整角度时不会出现卡滞、

　　滑移的情况，锁紧后配合面的静摩擦力足够抵消传感元件的自重与设备运行带来的微幅振动载荷。在实际产线应用中，这类支架常被用于光电传感对射定位、接近开关工位检测、位移传感器的多点位标定场景，相比一体式焊接支架，它的可调性更强，当产线换型、检测点位调整时，无需重新加工支架，仅需松开对应位置的紧定螺钉、调整夹块角度与立杆伸出长度即可完成适配，大幅缩短产线换型的工装调整周期。支架的各零部件加工公差控制在合理范围内，法兰安装面的平面度、立杆与法兰的同轴度、夹块装夹孔的中心高偏差都经过校核，保证传感元件安装后，检测光路或检测面的位置偏差在传感元件的允许误差范围内，避免因支架加工精度不足导致的检测失效。从维护角度来看，

　　分体式结构的易损件仅为夹块与紧定螺钉，长期使用后若夹块出现磨损、螺纹滑牙，可单独更换对应零件，无需整体报废支架，降低了工装维护成本。支架的所有棱角位置都做了倒角处理，装配调整过程中不会划伤操作人员，也不会刮损传感元件的连接线缆，夹块的装夹孔内壁做了光整处理，锁紧时不会在传感元件的外壳上留下压痕，保护传感元件的外观与装配精度。在三维建模过程中，各零件的装配关系完全按照实际装配逻辑搭建，紧固件的长度、螺纹规格都与实际选型一致，可直接用于工程出图、工装加工的参考，也可导入虚拟仿真场景中，模拟工位布局时的干涉检查，提前预判支架与周边设备、工件的位置冲突，减少现场安装调试的返工量。
