1/2英寸BSP尼龙电缆防水接头结构设计

　　在工业电气布线、户外设备接线、传感器配套安装的场景里，线缆穿箱的密封固定一直是容易被忽略却直接影响设备防护等级的环节，这款1/2英寸BSP螺纹的尼龙电缆接头，就是针对这类穿线密封需求做的结构设计。日常做设备结构设计时，很多新手容易在穿线件选型上踩坑，要么选的接头密封范围和线缆外径不匹配，要么螺纹规格和箱体开孔不对应，要么忽略了接头本身的耐温范围导致户外使用时密封失效，这款接头的设计就把这些实际工况里的痛点都考虑进去了。

　　从实际用途来说，这类接头主要作用有两个，一是把穿入箱体的线缆牢牢固定，避免设备运行时的振动拉扯线缆导致接线端子松脱，二是在穿线位置形成可靠密封，阻挡灰尘、水汽从开孔位置进入箱体内部，保证箱体内部的电气元件能达到设计要求的IP68防护等级，不管是户外的传感器接线盒、工业现场的控制柜，还是有喷淋需求的食品设备、潮湿工况下的泵类接线端，都能用到这类规格的接头。

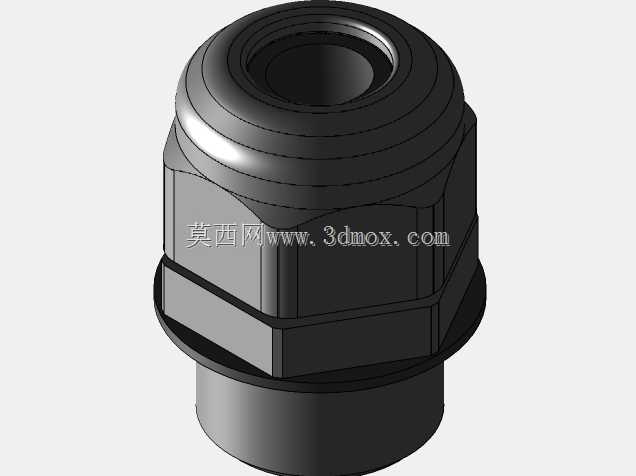

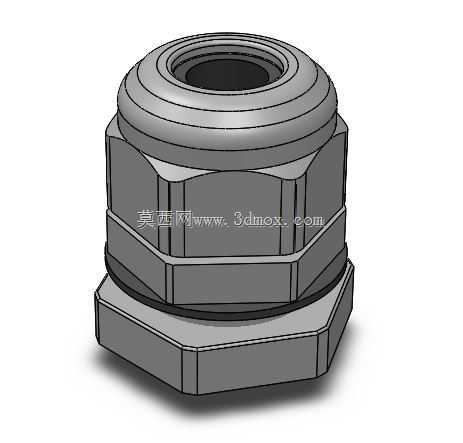

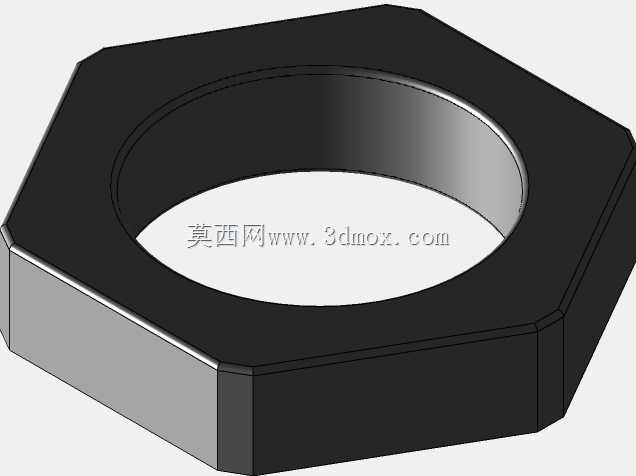

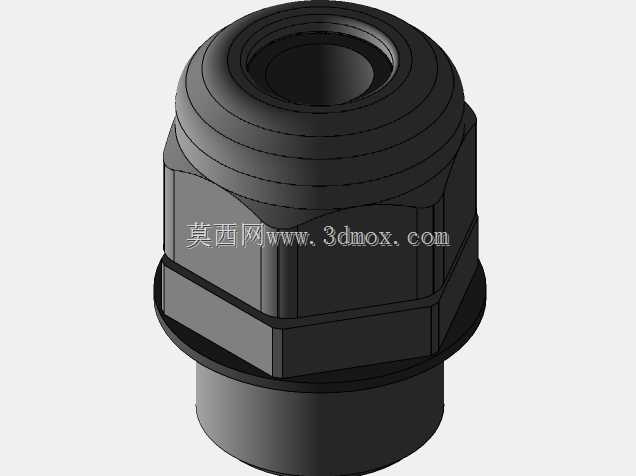

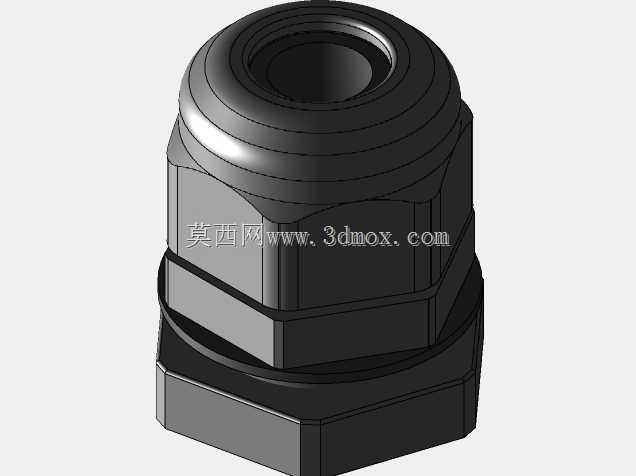

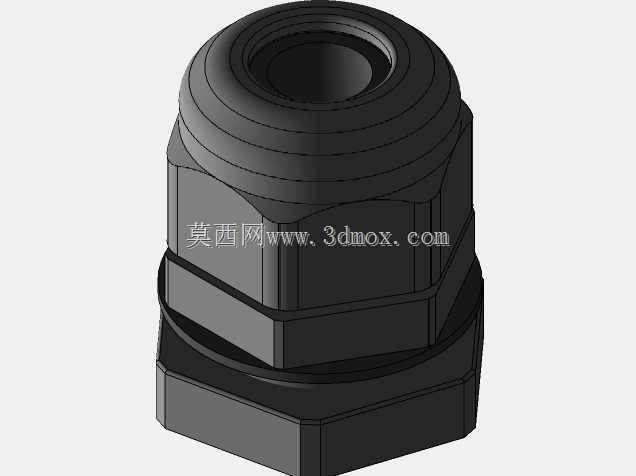

　　设计思路上，这款接头没有采用金属材质，而是选用尼龙PA66作为主体材质，搭配丁腈橡胶密封件，首先是考虑到轻量化需求，尼龙材质的密度只有金属的几分之一，大批量使用时能降低设备整体重量，其次尼龙本身的绝缘性能优异，不需要额外做绝缘处理就能避免线缆外皮破损后的漏电风险，同时尼龙的耐化学腐蚀性能也能适配多数工业现场的弱腐蚀环境，相比金属接头成本更低，注塑成型的工艺也更适合大批量生产。结构上采用了分体式设计，下部是带外螺纹的六角基座，用来穿过箱体开孔后用螺母锁紧固定，中间是带夹紧爪的主体部分，上部是锁紧螺帽，当拧紧上部螺帽时，内部的夹紧爪会均匀向内收缩，抱紧穿过的线缆，同时挤压内部的丁腈橡胶密封圈，让密封圈和线缆外皮、接头内壁紧密贴合，形成可靠的密封面，六角结构的设计也完全适配标准扳手的夹持尺寸，现场安装时不需要专用工具，用普通活动扳手或者开口扳手就能完成锁紧，不会出现圆形外壁打滑拧不紧的问题。

　　尺寸和安装边界上，这款接头采用的是1/2英寸BSP管螺纹，也就是常说的G1/2螺纹，对应的箱体开孔直径在20.5mm到21mm之间，螺纹的有效啮合长度设计为10mm，适配壁厚1mm到8mm的箱体板材，不管是薄钢板的控制柜还是厚壁的塑料外壳都能可靠固定。适配的线缆外径范围覆盖6mm到12mm，这个范围基本覆盖了工业现场常用的传感器线缆、控制信号线、小功率动力线的外径尺寸，选型时只要确认线缆外径在这个区间内，就能保证夹紧和密封效果。接头整体的最大外径是24mm，上部螺帽的对边尺寸是22mm，下部基座的六角对边尺寸是27mm，安装时需要在开孔周围预留至少30mm的操作空间，避免扳手操作时和周边的其他元件干涉。耐温性能上，因为密封件采用丁腈橡胶材质，主体是尼龙PA66，所以工作温度范围覆盖-40℃到100℃，不管是北方冬季的户外低温环境，还是设备运行时的局部温升工况，都不会出现材质脆裂或者密封件软化失效的问题。

　　实际建模过程中，这类零件的结构细节需要特别注意，比如夹紧爪的开槽数量和角度，开槽太少会导致夹紧力不均匀，容易夹伤线缆外皮，开槽太多又会降低夹紧爪的结构强度，反复拆装后容易断裂，这款接头的夹紧爪设计了8个均匀分布的开槽，收缩时的形变量均匀，既能提供足够的抱紧力，又不会因为应力集中导致爪部断裂。还有密封圈的截面形状，采用的是梯形截面，相比普通的O型圈，在受到挤压时能更好地填充线缆和接头之间的间隙，即使线缆外皮有轻微的不圆度，也能形成可靠的密封。另外接头的所有边角都做了圆角过渡，没有尖锐的毛刺，安装时不会划伤操作人员的手，也不会割破线缆的外皮，这些细节都是实际生产安装中总结出来的优化点，不是凭空画三维模型就能考虑到的。

　　在做设备三维布局时，这类接头的安装位置也要提前规划，不能布置在箱体内部有元件遮挡的位置，否则后期安装时扳手伸不进去，没法拧紧螺帽，同时要注意接头的出线方向，尽量朝下或者倾斜布置，避免雨水顺着线缆流到接头位置渗入箱体，虽然接头本身的防护等级足够，但合理的布置角度能进一步提升设备的可靠性。很多人做设计时只关注接头的螺纹规格，忽略了适配的线缆外径范围，导致现场安装时要么线缆太细夹不紧，密封失效，要么线缆太粗穿不过去，耽误施工进度，所以建模时就要把适配的线缆范围、安装空间要求都在模型里标注清楚，方便后续选型和装配的人员参考。
