适配10mm钢丝绳的壁挂式圆形导向槽轮

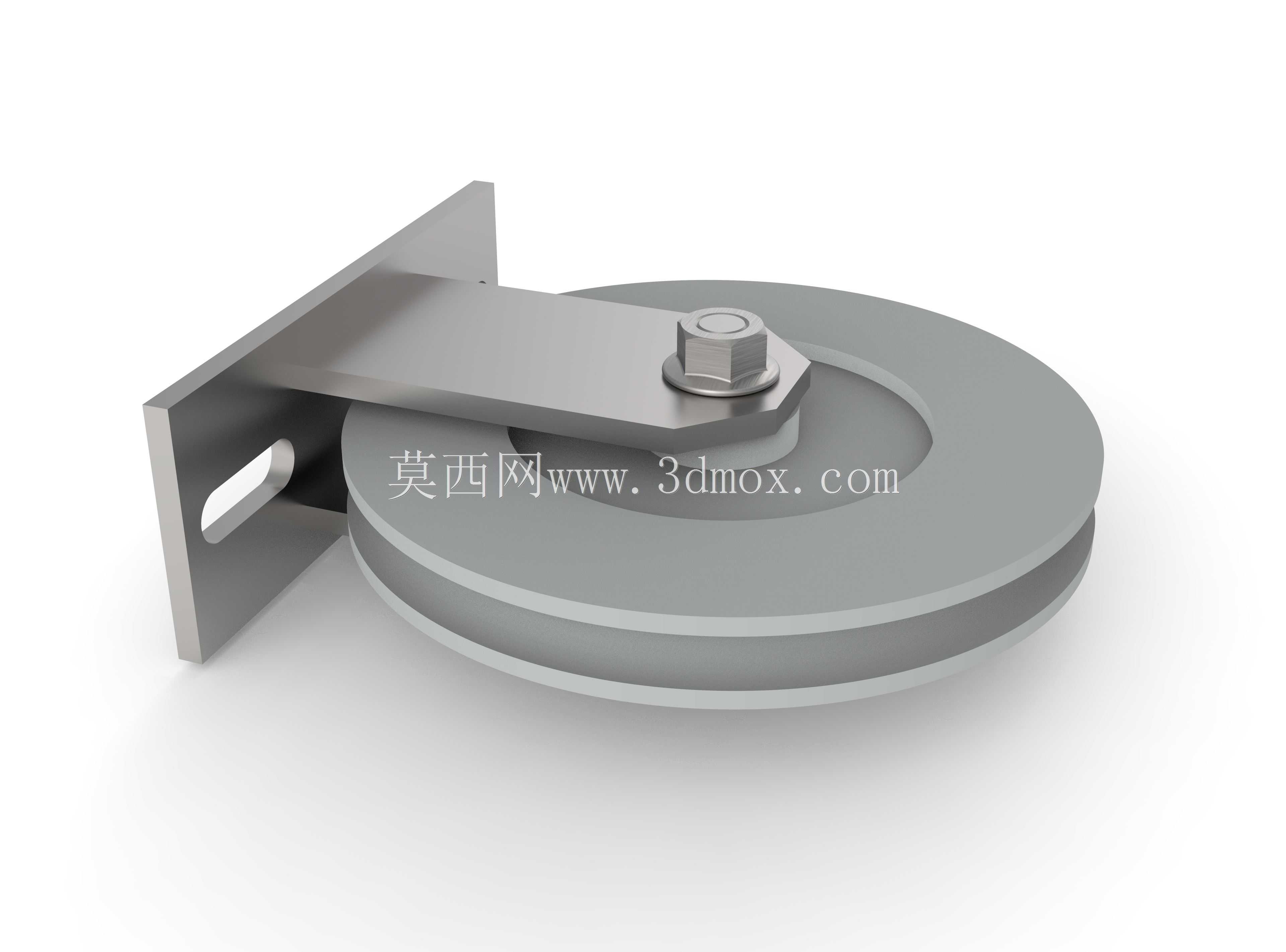

　　在起重吊装、线缆牵引、小型输送设备的布线与传力结构中，钢丝绳导向件的选型直接影响整套机构的运行稳定性与钢丝绳使用寿命，这款适配直径不超过10毫米钢丝绳的圆形槽轮，就是针对中小载荷导向场景设计的结构件。从实际安装场景来看，这类槽轮常被用在车间小型起重葫芦的导向端、自动化仓储设备的拉索换向处、农业大棚的卷帘机构牵引端、甚至是小型升降平台的钢丝绳张紧工位，区别于大吨位起重设备用的重型滑轮组，这款槽轮的安装边界更紧凑，不需要预留大尺寸的安装空间，壁挂式的安装支架可以直接通过螺栓固定在型材架、设备侧壁或者预制安装面上，支架上开设的长条形安装孔可以在安装时微调固定位置，抵消安装面的加工误差，不需要在安装时反复配打孔位，降低现场装配的调整难度。

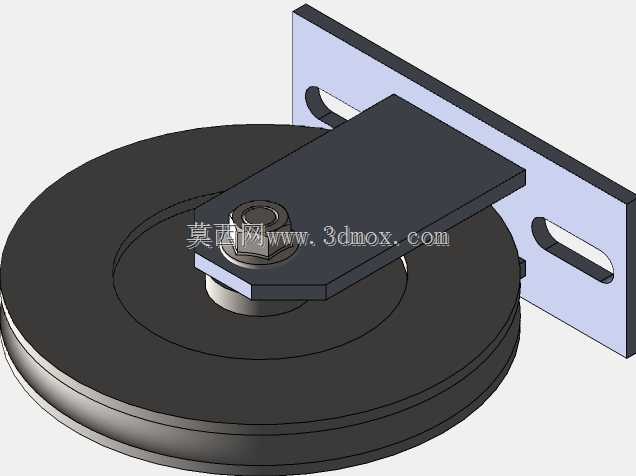

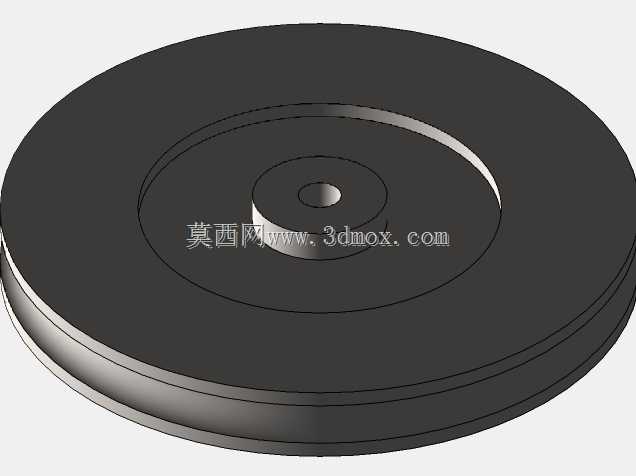

　　从结构设计逻辑来看，这款槽轮采用单轮侧装的悬臂支撑结构，轮体通过六角螺栓与防松螺母锁紧在支架的悬臂端，轮体与支架之间预留了足够的转动间隙，不会在转动时与支架侧壁发生摩擦卡滞；轮槽的型面采用圆弧过渡设计，槽宽与槽深完全匹配10mm及以下直径的钢丝绳，钢丝绳嵌入槽内后不会出现脱槽、跳绳的问题，同时槽面的圆弧曲率与钢丝绳外径匹配，能均匀分散钢丝绳与轮体接触时的压应力，避免钢丝绳局部应力集中出现断丝、提前磨损的问题，相比V型槽的导向轮，这种圆弧槽的接触面积更大，对钢丝绳外层钢丝的磨损更小，能有效延长钢丝绳的更换周期。轮体直径设计为140mm，这个尺寸是经过传动比与弯曲应力核算的：对于10mm直径的钢丝绳来说，轮径与绳径的比值达到14，远高于一般手动牵引机构要求的轮绳比不低于10的标准，钢丝绳绕经轮体时的弯曲应力控制在合理范围内，不会因为轮径过小导致钢丝绳反复弯折出现疲劳损坏。

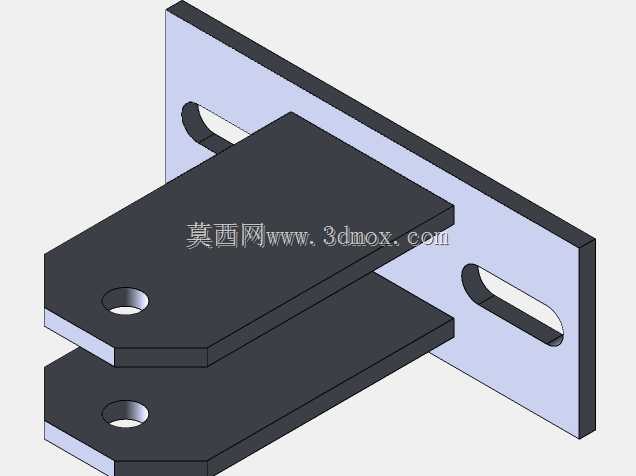

　　从功能特性上看，这款槽轮的核心作用是改变钢丝绳的牵引方向，同时承担钢丝绳张紧过程中的径向载荷，支架采用折弯成型的钢板结构，折弯处做了圆角过渡避免应力集中，安装面与悬臂支撑面的垂直度有严格公差控制，保证轮体安装后轮槽的中心面与钢丝绳的走线方向完全重合，不会出现钢丝绳偏磨轮槽侧壁的问题。在实际选型时需要注意，这款槽轮的承载能力匹配中小载荷的牵引场景，适合手动操作或者小功率驱动的牵引机构，不适合大吨位的起重作业场景；安装时需要保证支架的固定面有足够的刚性，避免受载后支架变形导致轮体偏斜，转动过程中要保证轮体转动灵活无卡滞，定期检查锁紧螺母的防松状态，避免长期运行后螺母松动导致轮体脱落。在三维建模过程中，这类槽轮的建模重点在于轮槽型面的曲率匹配、支架安装孔的位置公差、以及轮体与支架的装配间隙校核，建模时需要预留出标准件的装配空间，保证螺栓、螺母等紧固件可以正常装配，不会出现干涉问题；同时要注意轮体的转动自由度约束，在装配体仿真时可以模拟钢丝绳牵引过程中轮体的转动状态，验证走线过程中是否存在干涉、钢丝绳是否会从槽内脱出。很多新手在设计这类导向槽轮时容易忽略轮绳比的要求，为了压缩结构尺寸选用过小直径的轮体，最终导致钢丝绳使用寿命大幅缩短，频繁出现断丝问题，反而提升了后期维护成本，这款140mm直径的槽轮刚好平衡了结构紧凑性与钢丝绳使用寿命的要求，是中小载荷牵引导向场景的适配选型。
