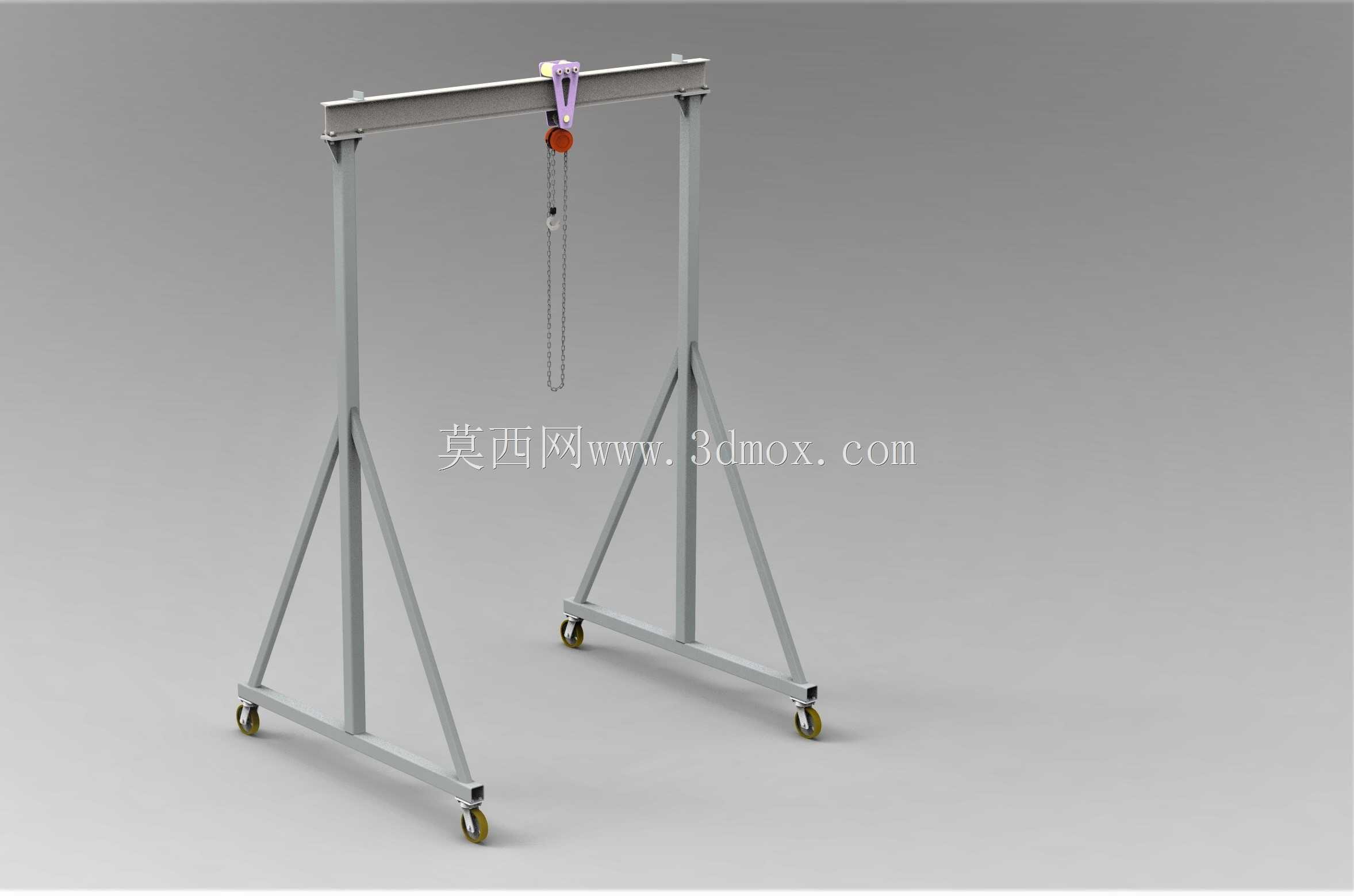

2吨移动式龙门机架结构设计

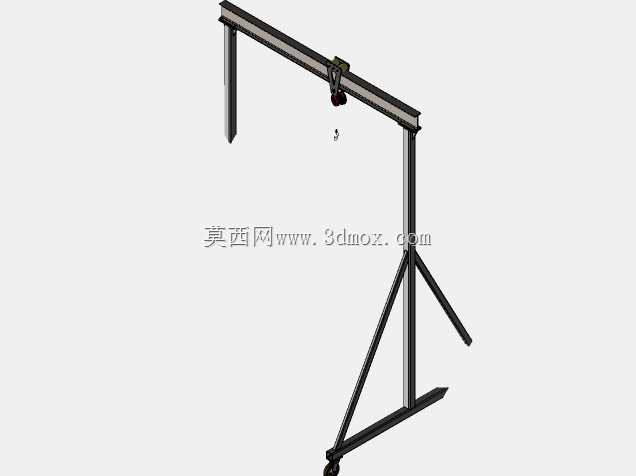

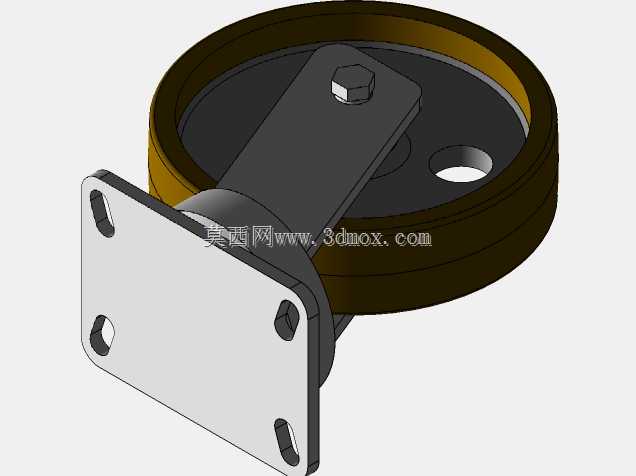

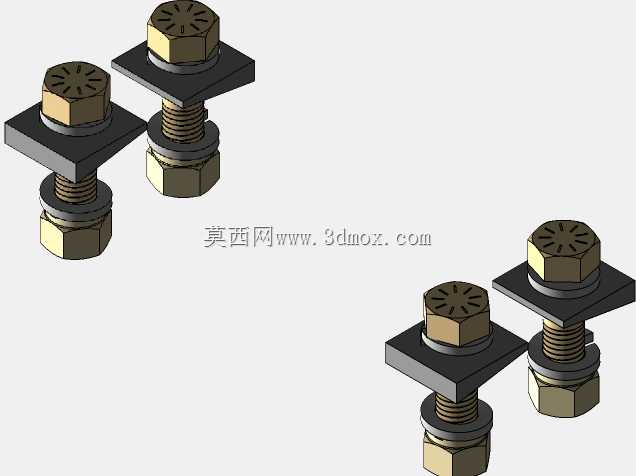

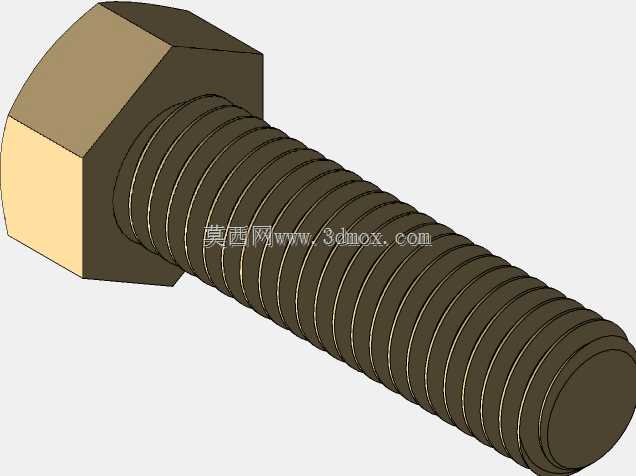

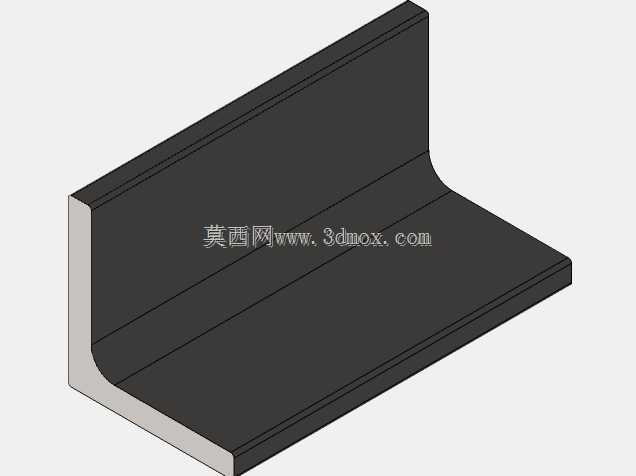

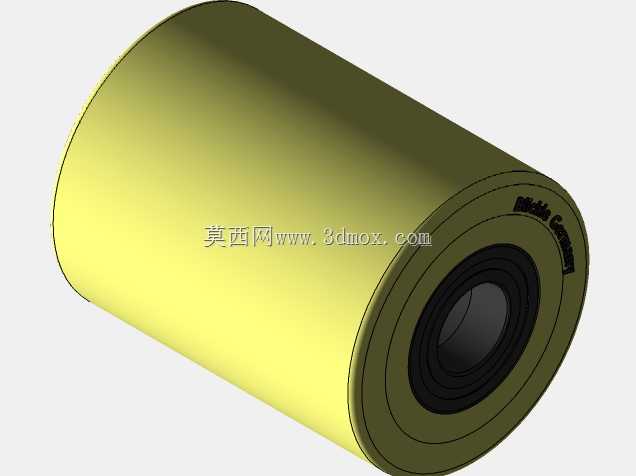

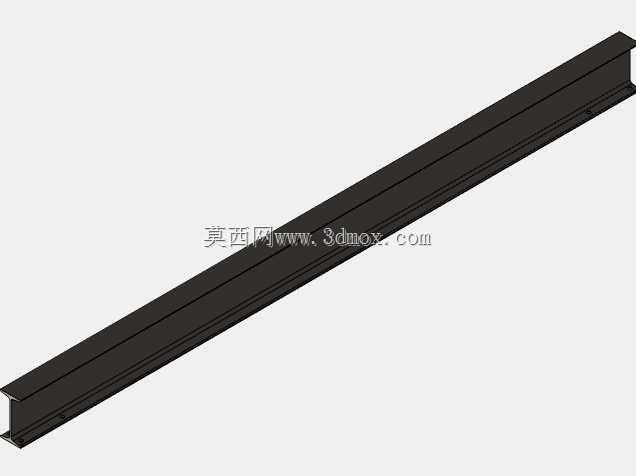

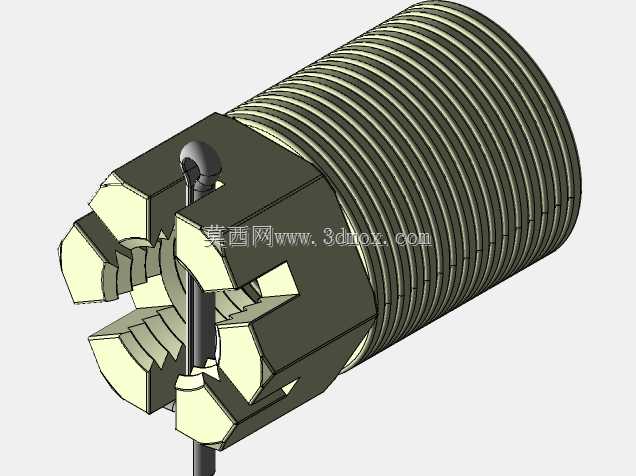

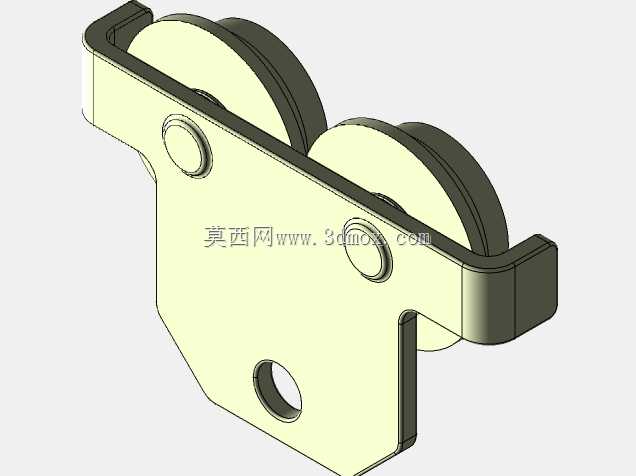

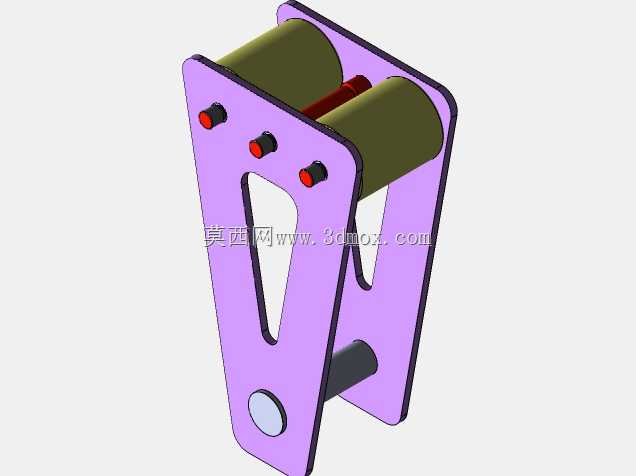

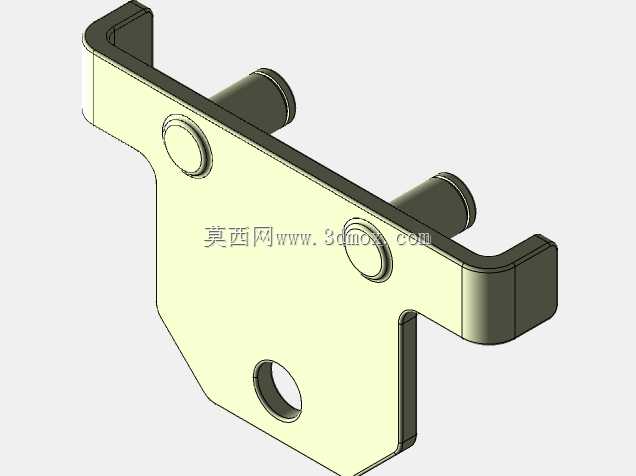

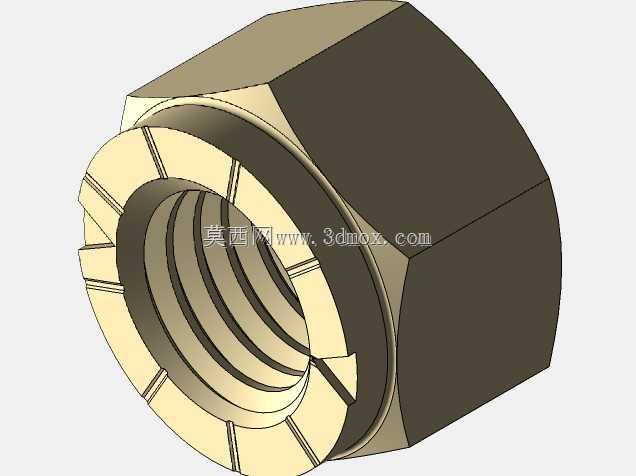

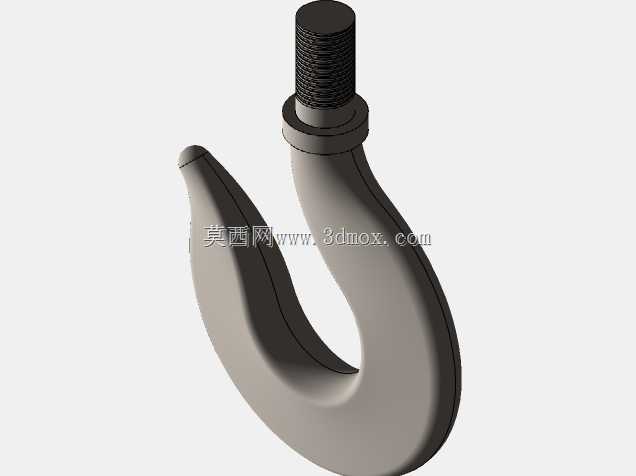

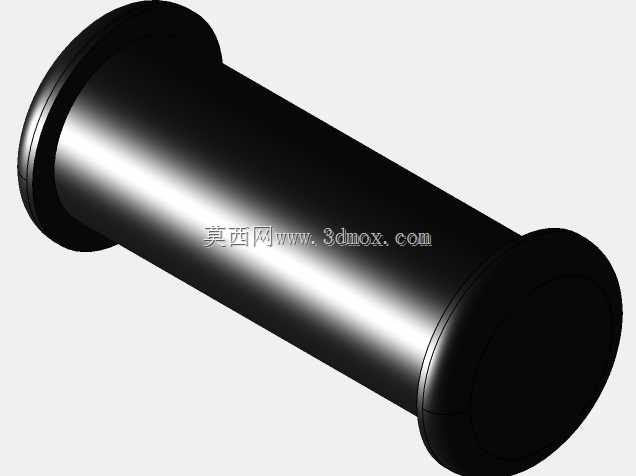

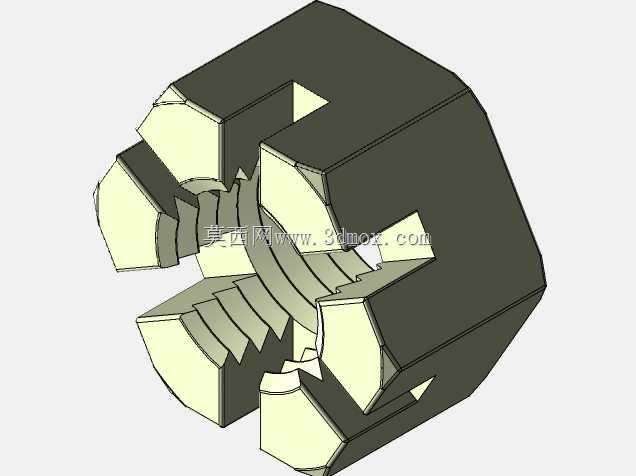

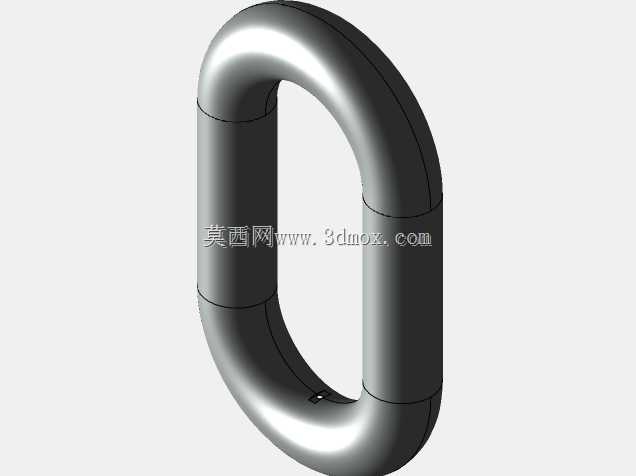

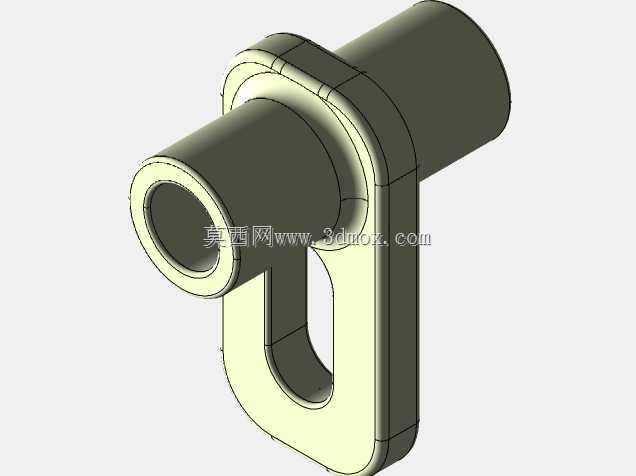

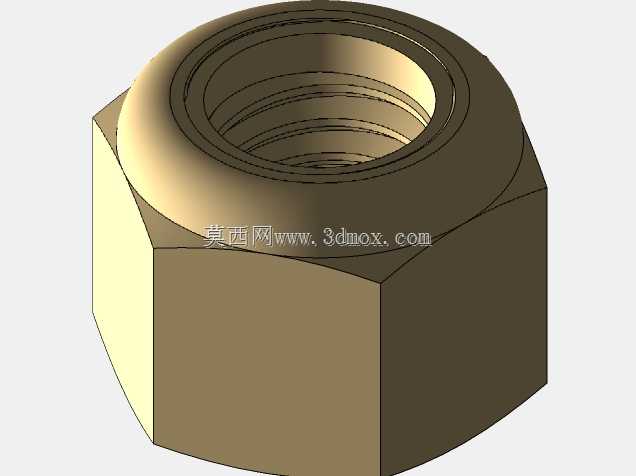

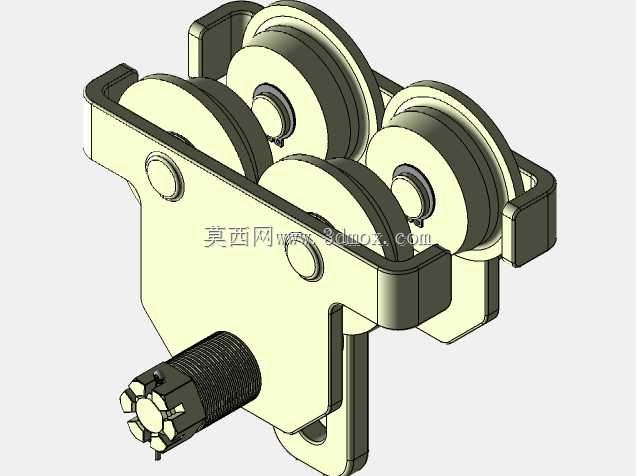

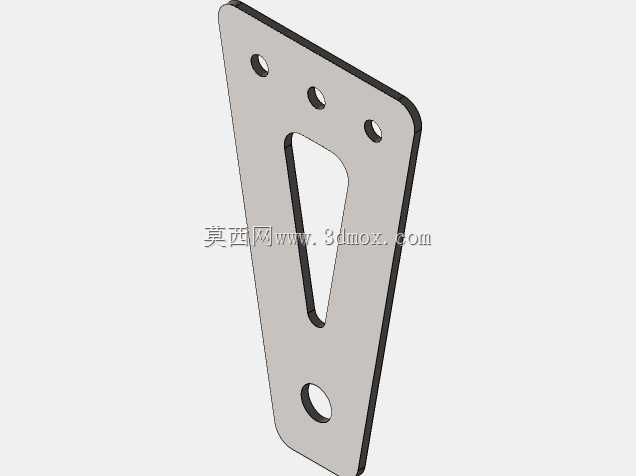

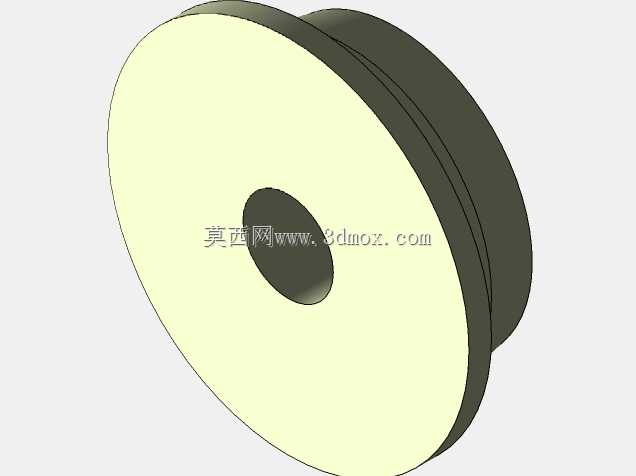

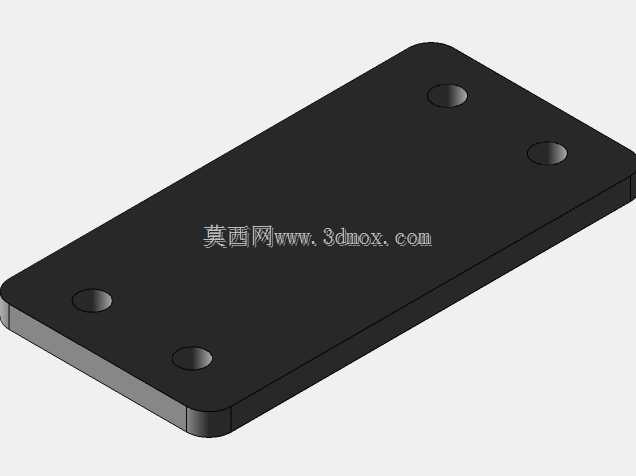

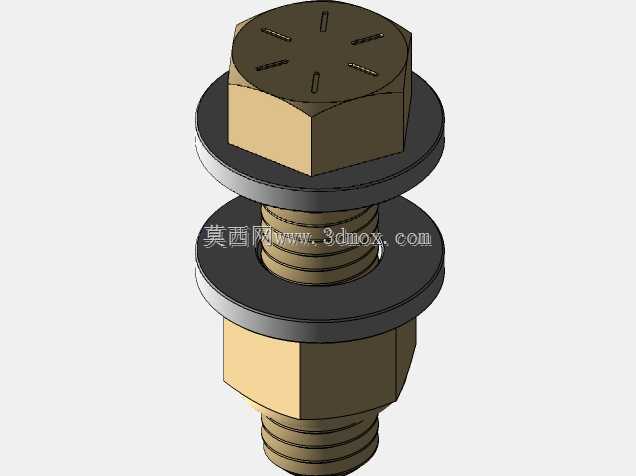

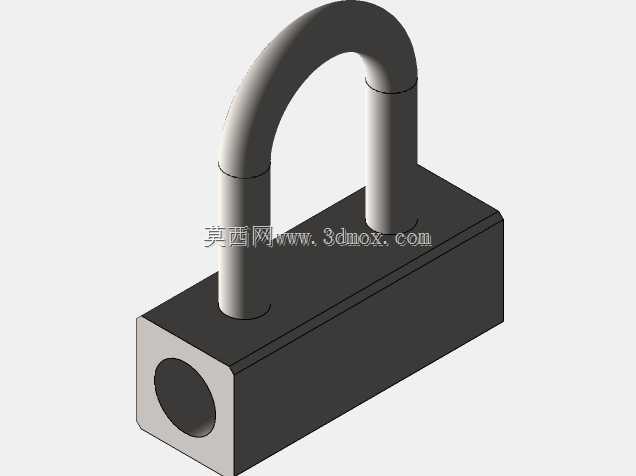

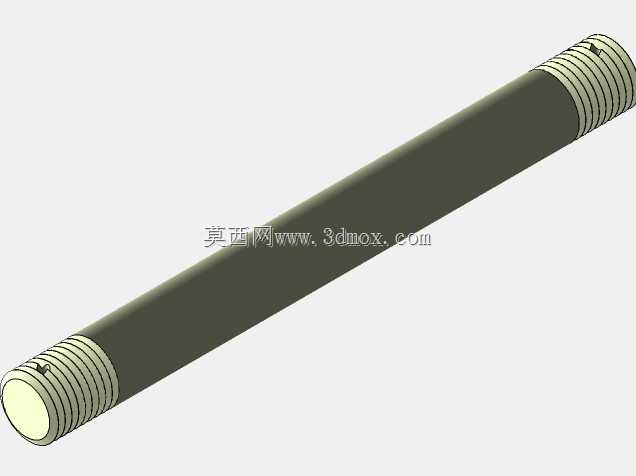

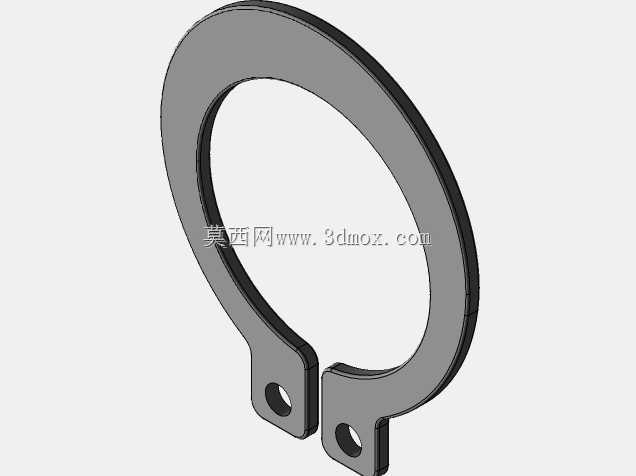

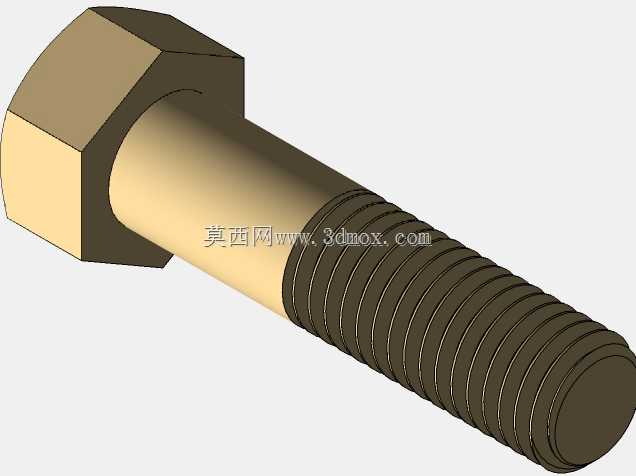

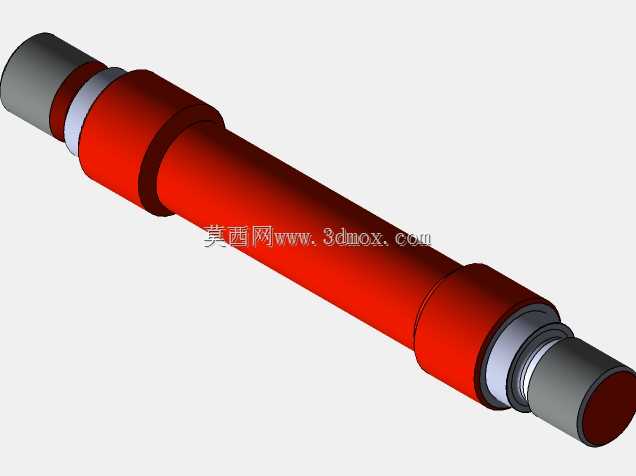

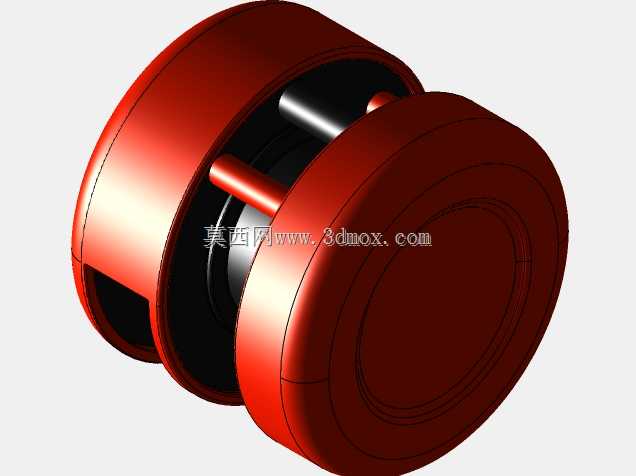

车间内小吨位重型工件的跨工位转运，长期依赖叉车配合固定吊装点作业，遇到设备排布紧凑、通道狭窄的区域，往往出现吊装半径不足、工件转向剐蹭设备的隐患，常规固定式龙门架无法适配多工位灵活转场的需求，这款2吨级移动式龙门机架的结构设计，恰好瞄准这类离散型加工车间的物料流转痛点。主梁采用实心热轧型钢裁切成型，跨度严格控制在3米区间，没有采用常见的箱型梁焊接结构，省去了多道焊缝探伤、焊后形变校正的工序，整根主梁的抗弯截面模量直接匹配2吨额定载荷下的挠度要求，满载时跨中下垂量控制在1/1000跨度以内，不会出现长期负载下的塑性形变。支腿与主梁的连接节点没有采用现场焊接的固定形式，改用高强度铰制孔螺栓配合定位销的组合结构，孔位公差严格控制在H7级，装配时不需要额外修磨接触面，拧紧后即可消除连接间隙，避免吊装作业时节点处出现旷量晃动。底部行走轮的安装座额外增设了横向加强筋，轮组选用带自锁功能的重型聚氨酯包胶轮，既能在环氧地坪上顺畅推行，不会刮伤地面涂层，锁止后支腿底部的支撑块可直接贴合地面，将轮组承受的载荷分散到地坪接触面，避免长期静置时轮轴受压变形。整机高度设定为4.5米，适配车间内多数中小型设备的顶部吊装高度，支腿内侧预留了足够的安全间隙，工件起吊后不会与支腿结构发生剐蹭，所有外露的钢结构边缘都做了R3圆角钝化处理，没有尖锐的焊渣棱角，避免现场作业人员磕碰受伤。不同于市面上常见的拼装式轻型龙门架，这款机架的所有受力构件都没有采用薄壁方管焊接，支腿选用整根厚壁型钢裁切，没有拼接焊缝，从根源上避免了焊缝开裂的风险，表面处理采用抛丸后喷塑工艺，相比普通喷漆的附着力更强，在车间潮湿多油污的环境下也能长期保持防锈性能，不会出现涂层成片脱落的问题。横梁上的吊点位置做了局部加厚处理，可适配手动葫芦、电动葫芦等多种吊装工具的安装，不需要额外焊接吊耳，用户可根据自身作业需求灵活调整吊点位置，适配不同长度工件的重心起吊要求，不会出现起吊后工件倾斜滑脱的隐患。
