20毫米开口型直线轴承滑块组件

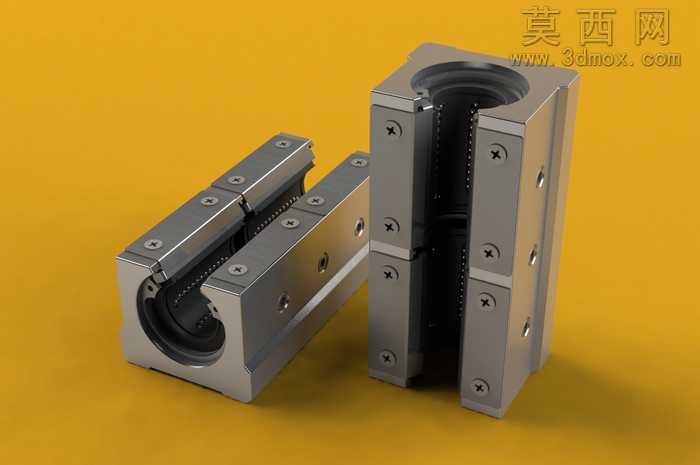

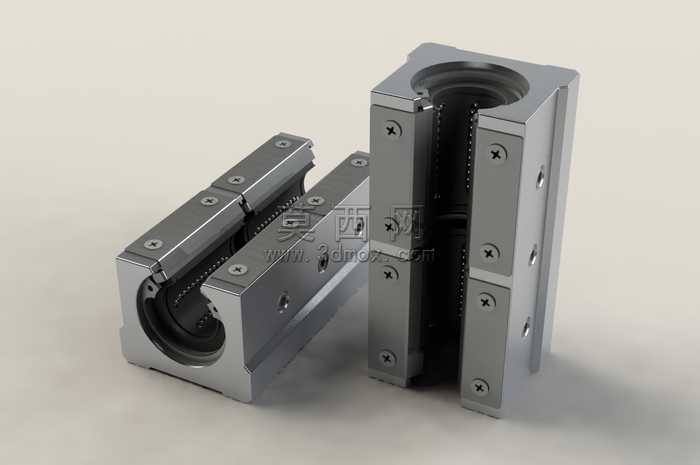

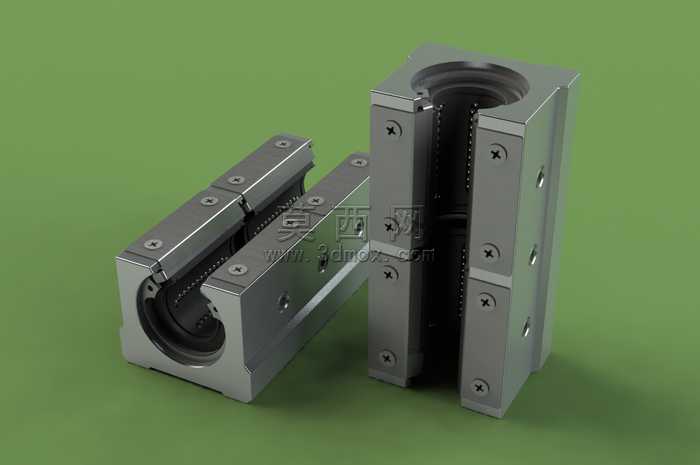

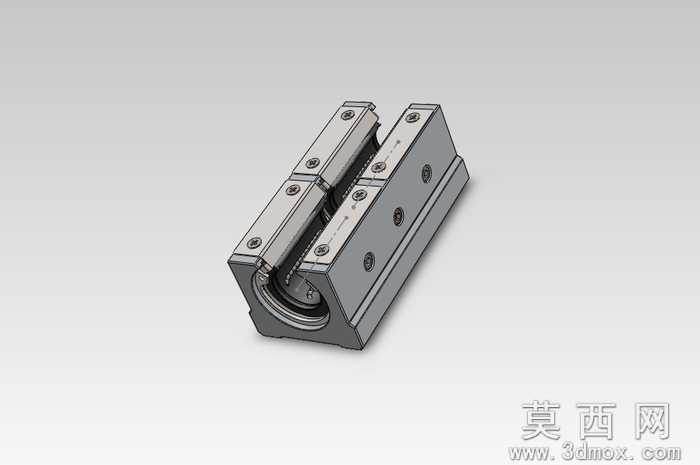

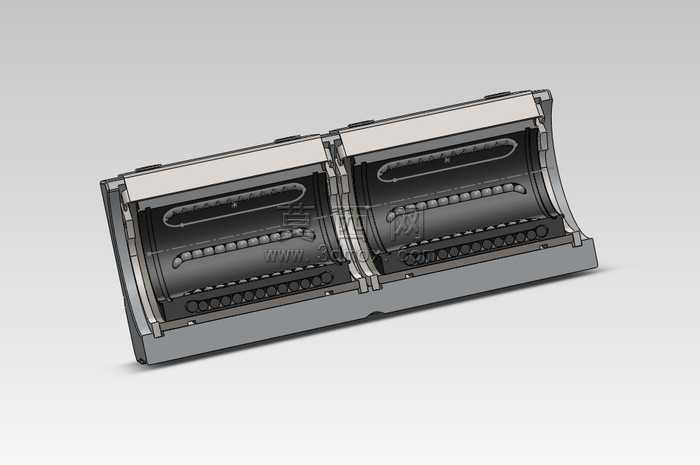

本作品为适配20毫米直径光轴的开口型线性轴承与配套滑块座组件，建模阶段以SolidWorks为核心工具，严格遵循线性滑动部件的通用工业尺寸规范完成全参数化构建，从轴承内圈的滚道槽型、保持架的滚珠定位孔，到滑块座的安装螺孔、开口锁紧结构均按实际加工公差设定参数，确保模型可直接导出工程图用于生产参考。建模过程中优先采用自底向上的装配逻辑，先完成单列滚珠、保持架、轴承外套的独立零件建模，通过圆周阵列完成整圈滚动体的排布，再将轴承芯体与滑块外壳进行配合装配，还原开口型轴承可调整预紧、方便安装拆卸的结构特性。材质渲染阶段针对不同部件做了区分处理：轴承外套与滑块座采用磨砂合金钢材质，调整金属粗糙度参数还原工业轴承的哑光金属质感，边缘做轻微倒角反光处理体现机加工的精密感；内部滚动体采用高抛光轴承钢材质，添加高反射率与轻微环境折射效果，还原滚珠的光亮金属特性；锁紧螺丝采用发黑处理的钢材材质，表面添加细微的氧化层纹理，区分于主体部件的金属质感。结构设计上完整还原了该类组件的实用特性：滑块座两侧设置多组安装螺孔，可直接固定在运动载台上；侧面的锁紧螺丝可调整开口的收缩量，以此调节轴承与光轴的配合松紧度，适配不同负载、不同运动精度的使用场景；轴承内部的保持架均匀分隔每颗滚珠，避免滚动体之间相互摩擦，模型中也还原了保持架的卡扣式固定结构，完整呈现组件的装配关系。渲染阶段采用柔和的影棚布光，主光源从斜上方投射，突出滑块的轮廓结构与金属表面的细微质感，添加柔和的环境遮蔽效果让部件衔接处的阴影更自然，背景采用浅灰色纯色背景，避免多余元素干扰部件本身的结构展示，多角度渲染图清晰呈现了组件的外观形态、安装孔位、开口结构与整体比例，可用于数控设备线性运动机构的选型参考、装配模拟以及教学演示使用。
