工业安全防护用紧急钥匙开关ZS80结构

　　在自动化生产线、物流输送系统、大型加工设备的安全防护体系里，这类带钥匙解锁的紧急停止开关是不可缺失的核心操作部件，区别于普通按压式急停按钮，它的锁止与解锁逻辑完全匹配工业现场的安全管控要求，避免无关人员误操作复位带来的安全隐患。从实际应用场景来看，这类开关常部署在设备操作工位旁、输送线沿线拐点、大型设备检修入口侧，当现场出现人员误入危险区域、设备运行异常、物料卡滞等突发状况时，操作人员可第一时间拍下红色蘑菇头按钮触发设备动力回路切断，待故障排查完成、现场安全隐患完全消除后，必须由持有对应权限钥匙的安全管理人员插入钥匙旋转复位，才能重新启动设备，从操作逻辑上杜绝了误复位引发的二次事故。

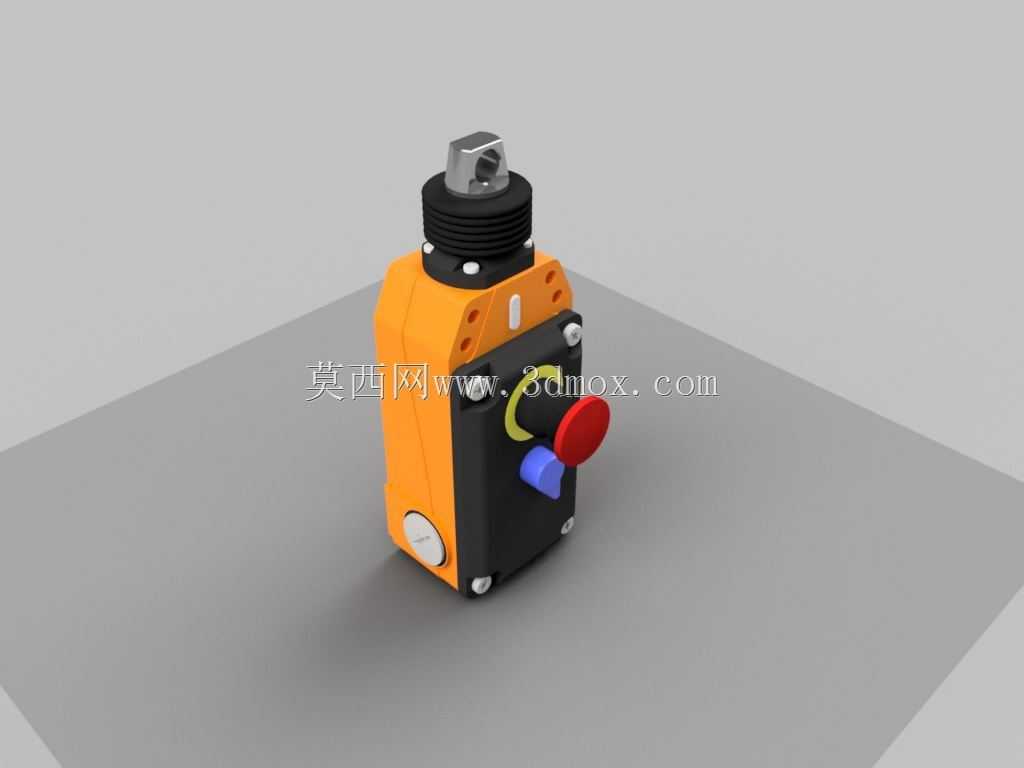

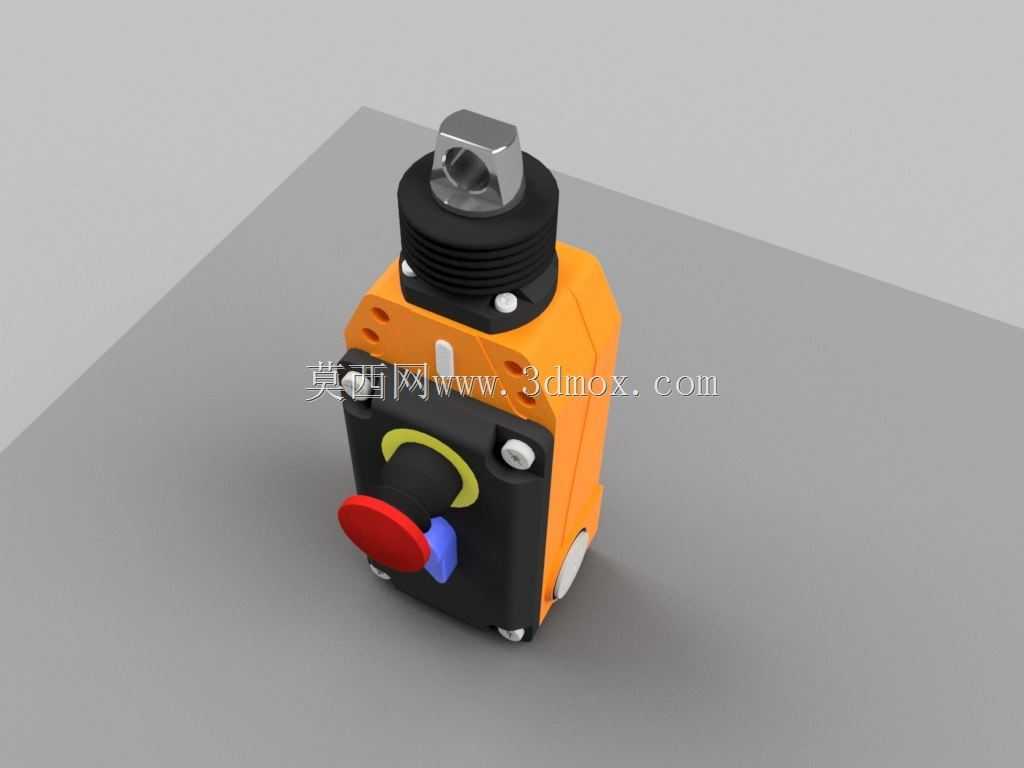

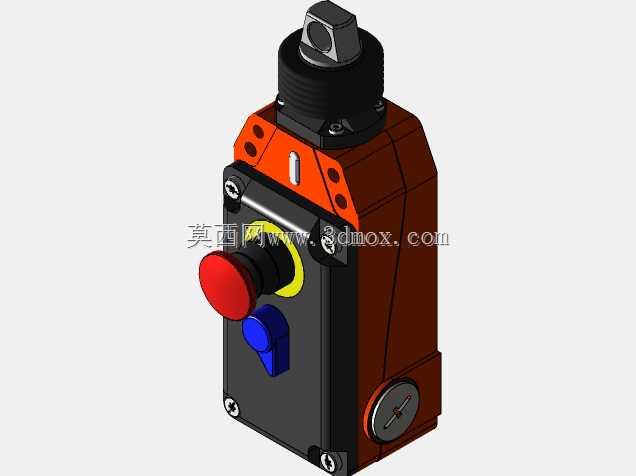

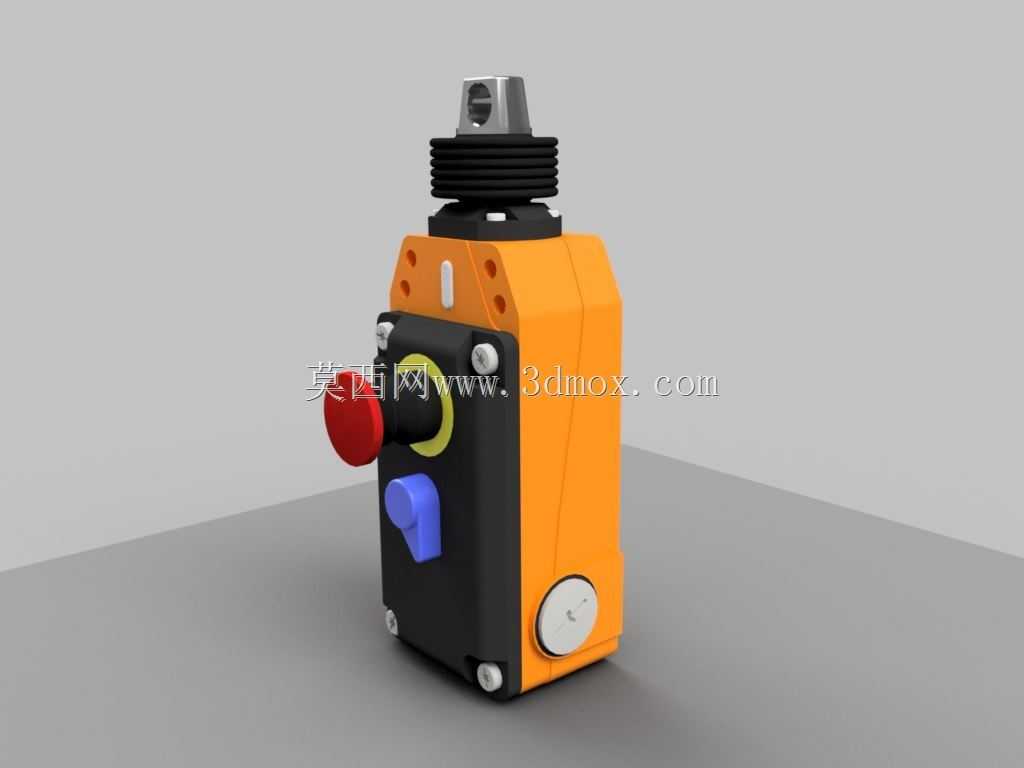

　　从结构设计思路来看，这款开关的壳体采用上下分舱布局，上部的操作执行段做了波纹式防尘密封结构，适配车间多粉尘、少量切削液飞溅的工况，避免异物进入内部触点舱造成接触不良；橙色的上壳体与黑色的下壳体采用卡扣加内嵌螺丝的固定方式，既保证了壳体拼接的结构强度，也让外部无突出的尖锐棱角，避免人员磕碰受伤。正面的操作区域做了功能分区，红色蘑菇头按钮采用大直径圆弧过渡设计，拍压时不需要精准对准，哪怕操作人员戴厚劳保手套也能快速触发，旁边的蓝色按钮是辅助复位确认键，配合钥匙解锁完成双重复位验证，黄色的标识环预留了安全标识粘贴位，可根据现场需求粘贴急停、锁止类警示标识，提升现场辨识度。

　　考虑到工业现场的安装需求，这款开关的安装边界做了通用化适配，背部预留了标准的导轨安装卡槽，也支持螺丝直接固定在设备面板或安装支架上，安装孔位间距匹配通用电气安装盒的尺寸，不需要额外做安装板的定制加工；接线端位于开关下部，预留了足够的接线空间，适配多规格的工业线缆接入，线缆入口处做了密封格兰头的安装位，可根据防护等级需求选配对应的密封件，满足IP65及以上的现场防护要求。触点部分采用模块化设计，可根据设备的安全回路需求选配常开、常闭触点组合，支持安全回路的冗余接线，哪怕其中一组触点出现熔焊故障，另一组触点也能可靠切断回路，满足工业设备的安全等级要求。

　　在建模过程中，需要重点关注几个配合尺寸的公差控制：首先是钥匙插入的锁芯与壳体的同轴度，若偏差超过0.1mm，会出现钥匙插拔卡滞、旋转不畅的问题；其次是红色蘑菇头按钮的按压行程，设计行程控制在4-6mm之间，既保证拍压时的反馈手感，也避免行程过大造成内部触点结构的过度磨损；还有壳体拼接处的止口配合尺寸，要预留0.2mm的密封胶条安装槽，保证装配后壳体的密封性能。另外，开关上部的吊环结构是为了配合安全拉绳使用的，在长距离输送线场景下，可在吊环上连接安全拉绳，沿线任意位置拉动拉绳都能触发急停，这一结构的承重能力需要满足不小于100N的拉力要求，避免拉绳受力后吊环断裂导致急停功能失效。

　　从实际使用的可靠性角度出发，这款开关的所有外部操作部件都做了耐老化设计，按钮材质选用耐油、耐紫外线的工业级工程塑料，在-25℃到70℃的工况环境下都不会出现脆裂、软化问题；内部的触点采用银合金材质，具备良好的导电性与抗电弧烧蚀能力，可承受至少10万次的触发操作，满足工业设备长期使用的寿命要求。在三维建模时，需要把内部的锁止凸轮、触点弹片、复位弹簧的运动关系做准确的装配约束，模拟按钮按下后的锁止状态、钥匙旋转后的解锁状态的运动行程，避免后续做结构验证时出现干涉问题；同时要把安装面的平面度要求标注清楚，安装面平面度公差控制在0.3mm以内，避免安装后壳体受力变形导致内部卡滞。
