工业立式集成液压动力供油单元结构

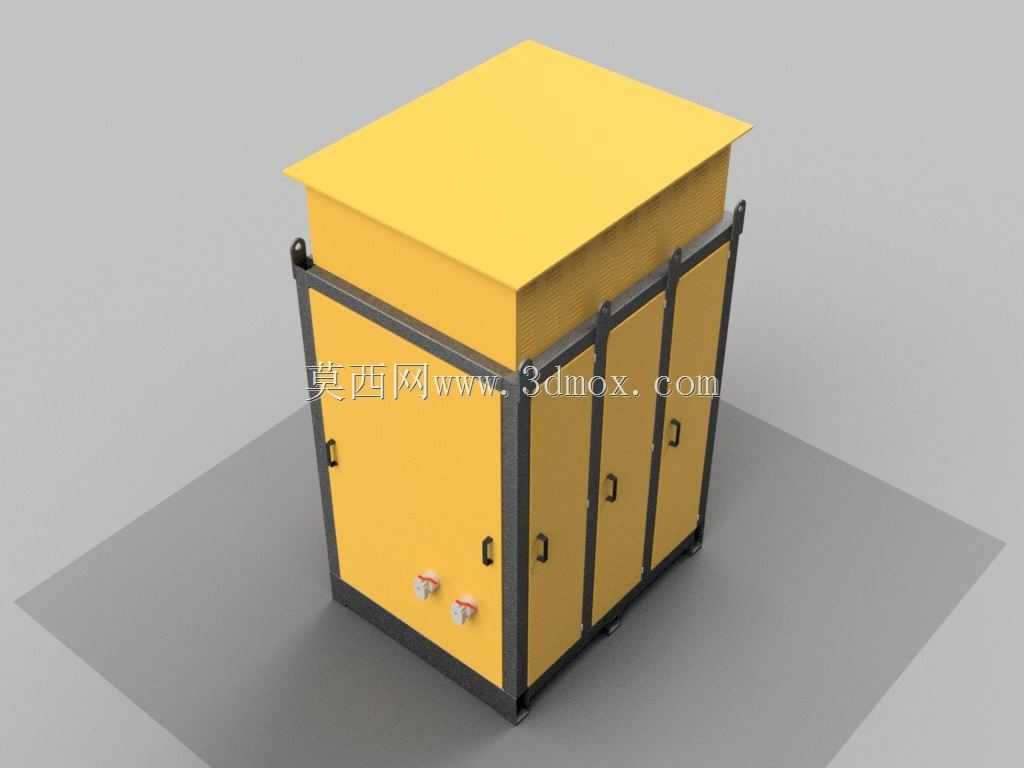

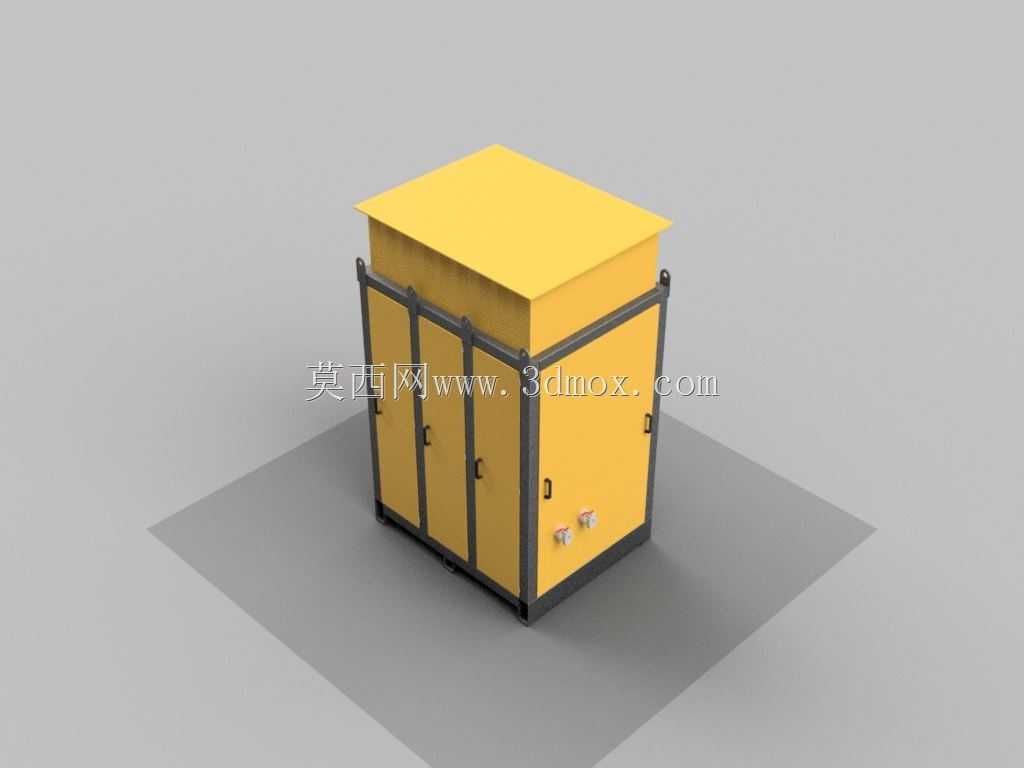

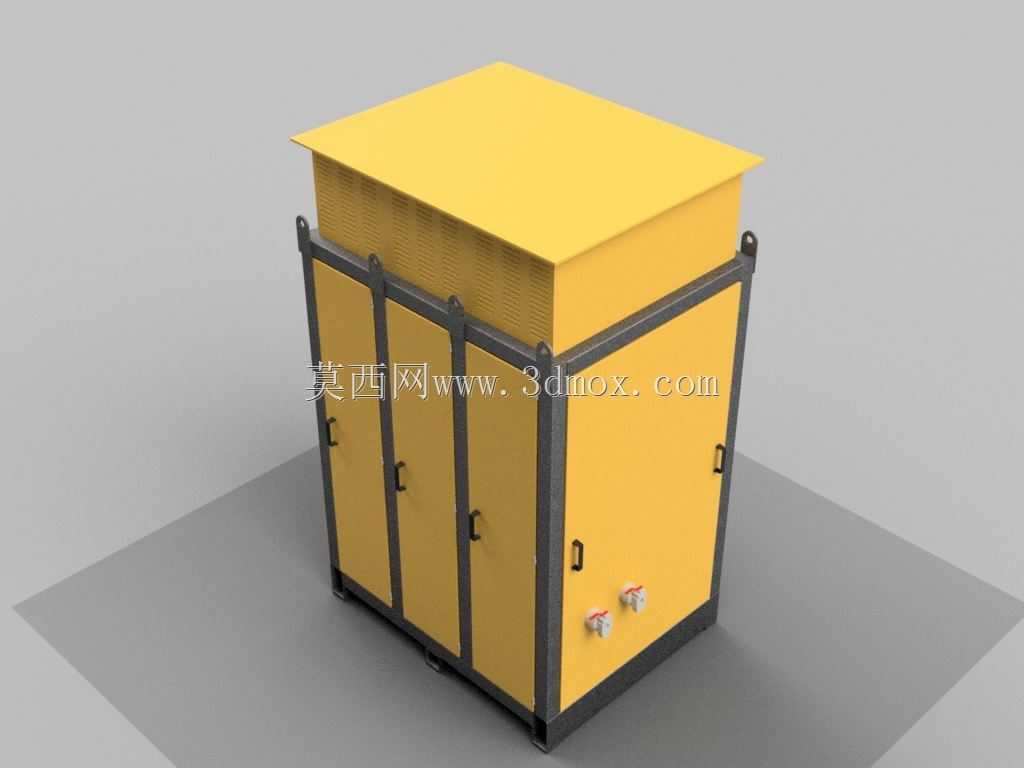

　　这套立式集成结构的液压供油单元，在离散制造车间的液压工装配套、中小型液压设备的集中动力供给场景中适配性极强，区别于传统分散式的液压站布局，它将油箱、泵组、控制阀组、散热组件全部整合在封闭柜体内，既可以单独作为独立液压源给单台压机、工装夹具提供压力油输出，也可以多台组网给生产线的多个液压执行元件做分区动力供给。从结构设计逻辑来看，整体采用方钢焊接的框架作为承载主体，框架外侧覆盖薄钢板柜门，顶部做外伸式的防雨檐结构，这一设计让它不仅能在室内车间安装使用，也可以在半露天的厂区工位、户外临时液压作业点位部署，不用额外搭建防护棚。柜体正面设置三扇对开式检修门，每扇门都配有嵌入式暗拉手，日常巡检时可以单独打开对应舱门检查滤芯、阀组的工作状态，

　　不需要拆解整个柜体外壳；柜门下部预留了两个快插式油口接头，外接执行元件的油管可以直接插接，不用拆开柜体走管，现场布管效率能提升40%以上。顶部的舱段是独立的散热与空气过滤区，侧面采用冲孔网板做通风结构，油箱内的热油上升到顶部区域后，通过自然通风加内置风冷的组合方式完成散热，不需要额外外接冷却水管路，在没有循环冷却水供应的工位也能正常运行。设计阶段充分考虑了现场安装的边界条件，整体底部采用四个可调式支撑脚，地面存在5mm以内的不平整时，可以通过调整支撑脚高度让柜体保持水平，避免油箱内的油位传感器误报、泵组吸空的问题；柜体框架的四个顶角都焊接了吊装吊耳，车间内用叉车或者行车都能完成转运，不需要额外制作吊装工装。从功能配置上，

　　柜体内部的油箱做了分区隔舱设计，回油区和吸油区用隔板隔开，回油经过隔板下方的缓冲区域再进入吸油区，能有效减少回油带进来的气泡，降低泵组的气蚀风险；阀组采用板式安装在柜体内部的安装板上，所有油路都采用硬管连接，减少软管接头的漏油点，日常维护只需要定期更换回油滤芯、检查油位即可。在设备选型适配时，这套结构的尺寸边界控制得十分紧凑，整体占地面积不到1.2平方米，比同流量等级的传统开放式液压站节省60%以上的占地空间，对于车间工位紧张、需要多台液压源部署的场景十分友好；柜体的柜门做了密封胶条设计，日常加工产生的金属切屑、粉尘不会进入柜体内部沾污阀组和泵体，能大幅降低液压油被杂质污染的概率，延长液压元件的使用寿命。

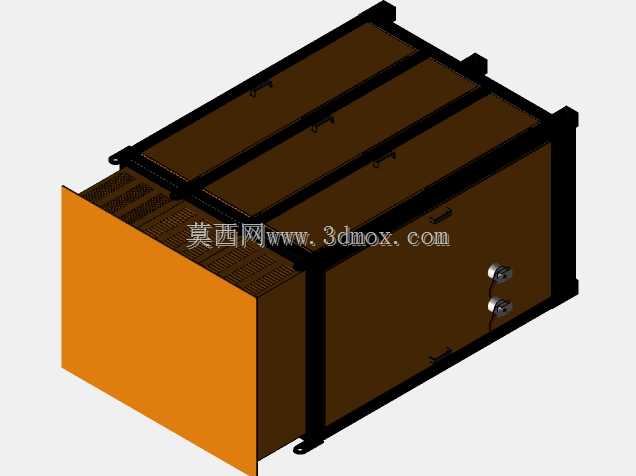

　　不同于常规液压站把所有元件外露的布局，这种封闭柜体式的设计还能降低泵组运行时的噪音外传，实测在距离柜体1米的位置，运行噪音比同功率开放式液压站低15分贝左右，能有效改善车间的作业噪音环境。在建模细节上，框架的方钢拼接处都做了焊缝的细节还原，柜门的折边、拉手的安装位置、顶部防雨檐的倾斜角度都完全按照实际加工工艺做了还原，结构工程师在做产线布局设计时，可以直接调取这个模型导入到产线装配体中，不用再重新绘制柜体的外形结构，能直接用来校验安装空间、管路走向的干涉问题；做液压系统方案设计时，也可以基于这个模型的内部安装空间，调整泵组的功率、阀组的配置，快速完成不同参数液压单元的方案迭代。
