风洞截面定位探测传感装置结构

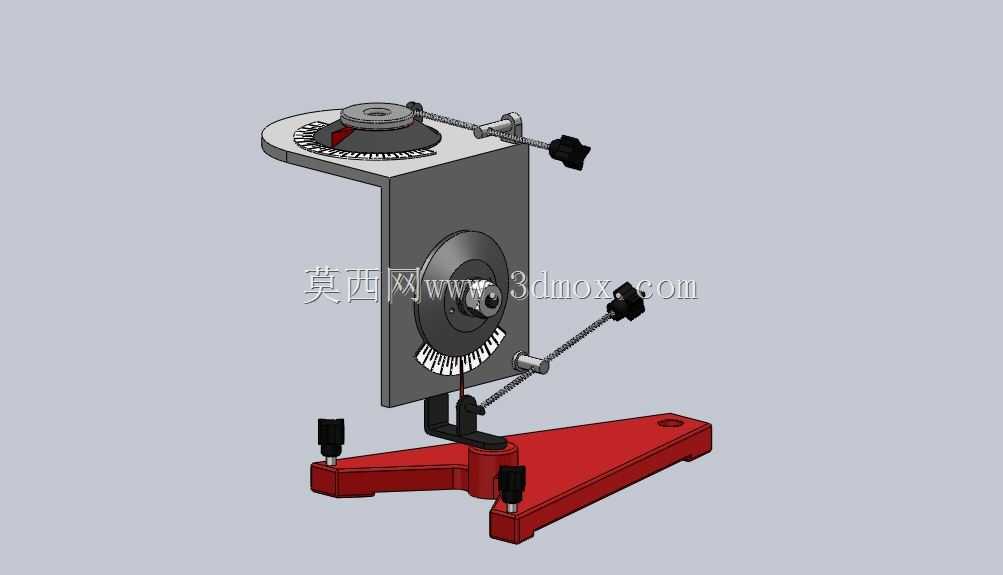

　　这套探测装置主要面向低速风洞实验段的流场参数定位测量场景，在流体力学教学实验、小型翼型气动性能验证、建筑缩模风载测试这类场景中，能够为测试人员提供稳定的测点位置固定与角度调整支撑，替代传统临时搭建的简易支架，减少支架本身对流场的干扰，同时提升测点调整的重复定位精度。装置底部采用三脚式支撑结构，三个支脚呈120度夹角分布，每个支脚末端都配置了可调高度的锁紧旋钮，在实验段平台安装时，可通过三个支脚的独立调节快速找正装置的水平基准，即使实验平台存在轻微的平面度误差，也能保证上部探测组件的安装基准面与风洞来流方向保持垂直，避免安装偏斜带来的测量角度误差。支撑底座的中心位置设置了垂直立板作为核心安装载体，

　　立板上下两端各配置了一套带刻度盘的角度调节机构，每套调节机构都搭配了带防滑手柄的锁紧螺栓，调整时松开锁紧螺栓即可带动探测臂绕转轴转动，刻度盘的分度值设置为1度，能够满足常规风洞实验中探测角度的粗调需求，调整到位后拧紧锁紧螺栓即可完全锁止角度，不会因为风洞气流的持续冲击出现角度偏移。立板上部的探测臂前端预留了标准的探测元件安装位，可适配不同直径的皮托管、热线风速探头等常用流场测量元件，安装位旁设置了小型指针，与上部刻度盘配合直接读取探头的俯仰角度；下部的调节臂则用于张紧牵引拉线，配合上部的角度调整机构实现探头位置的微幅校准，避免探测臂长距离伸出后出现的挠度变形影响测点位置精度。立板顶部还设置了带角度刻度的旋转平台，

　　可实现探测组件整体的水平方向周向转动，满足不同水平偏角下的流场测量需求，旋转平台同样配置了锁紧旋钮，调整到位后可完全固定周向位置。整套装置的所有运动调节部位都采用了细牙螺纹传动，调节过程顺滑无卡滞，锁紧后无间隙窜动，所有外露的调节手柄都做了圆角处理，避免在风洞实验段狭窄空间内操作时刮碰实验线路或其他测试设备。从安装边界来看，三脚底座完全展开后的最大外接圆直径控制在300毫米以内，垂直立板的高度为280毫米，探测臂最大伸出长度为150毫米，整体结构紧凑，既能够在小型教学风洞的实验段内灵活安装，也不会因为体积过大遮挡风洞来流，影响测试段的流场均匀性。在结构设计过程中，特意将所有的锁紧调节部件都布置在立板的背流面，

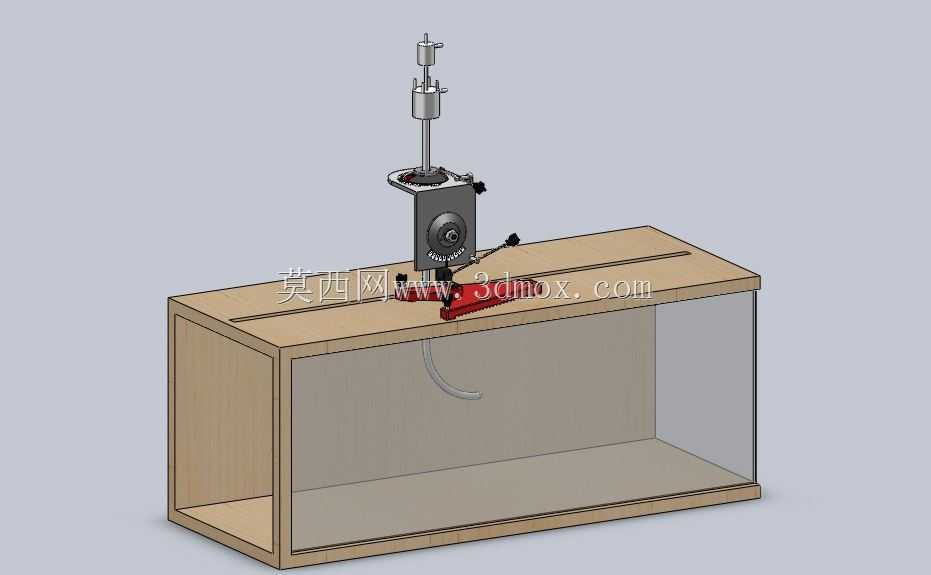

　　也就是远离风洞来流的一侧，最大程度减少装置本身的迎风面积，降低支架扰流对测量结果的影响；立板本身采用了薄型板式结构，边缘做了倒角修型，进一步减小气流绕流产生的尾迹干扰。装置的所有零部件都采用了模块化设计思路，支撑底座、垂直立板、上下调节机构、探测臂都可独立拆卸，方便根据不同的实验需求更换不同长度的探测臂，或是更换不同量程的角度刻度盘，日常存放时也可拆解后收纳，减少存储空间占用。在实际使用过程中，测试人员可先在风洞外将探头安装到探测臂前端，调整好装置的水平基准后再放入实验段，通过顶部的周向旋转和上下的俯仰角度调节，快速将探头定位到预设的测点位置，无需在风洞内部反复调整安装位置，能够大幅缩短实验准备时间，提升风洞实验的整体效率。
