Henfel尺寸D470枕块轴承支撑枕套结构

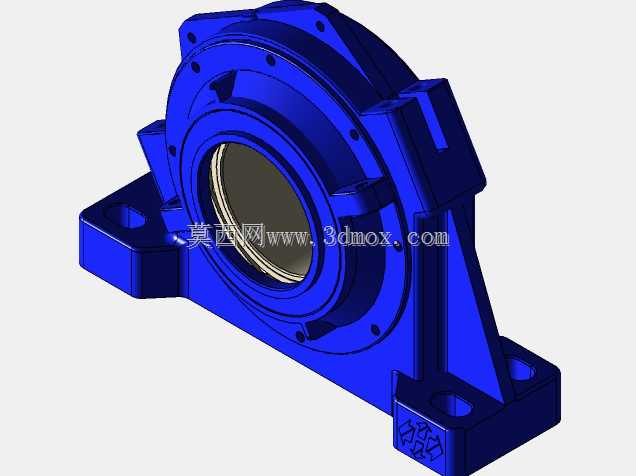

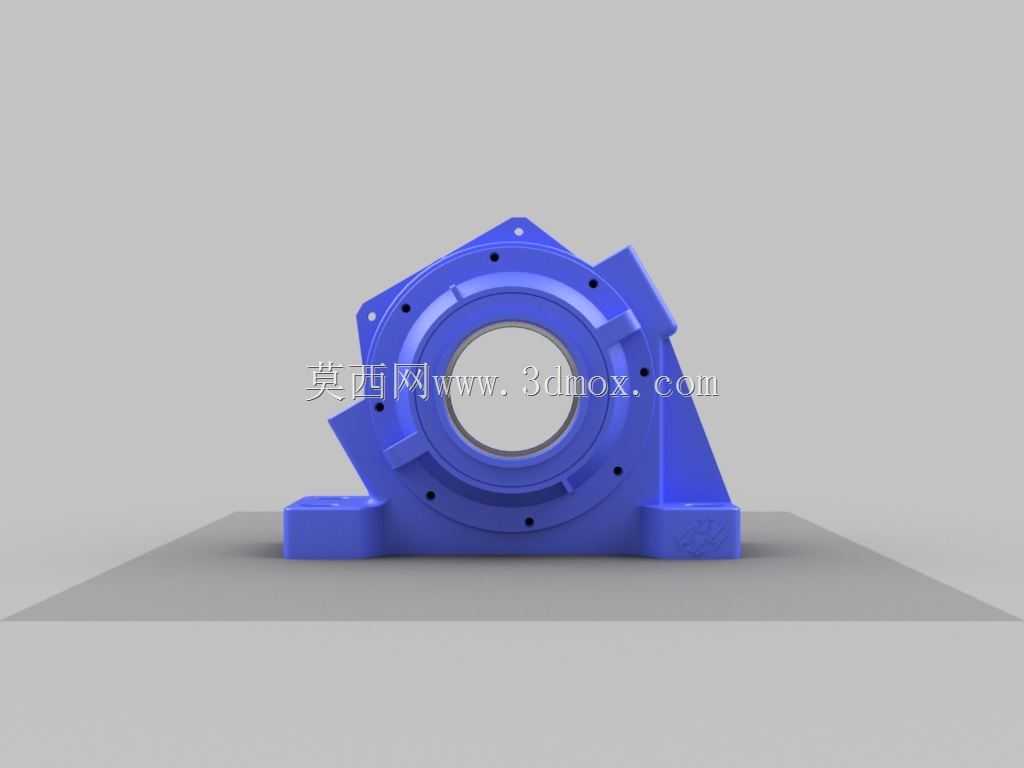

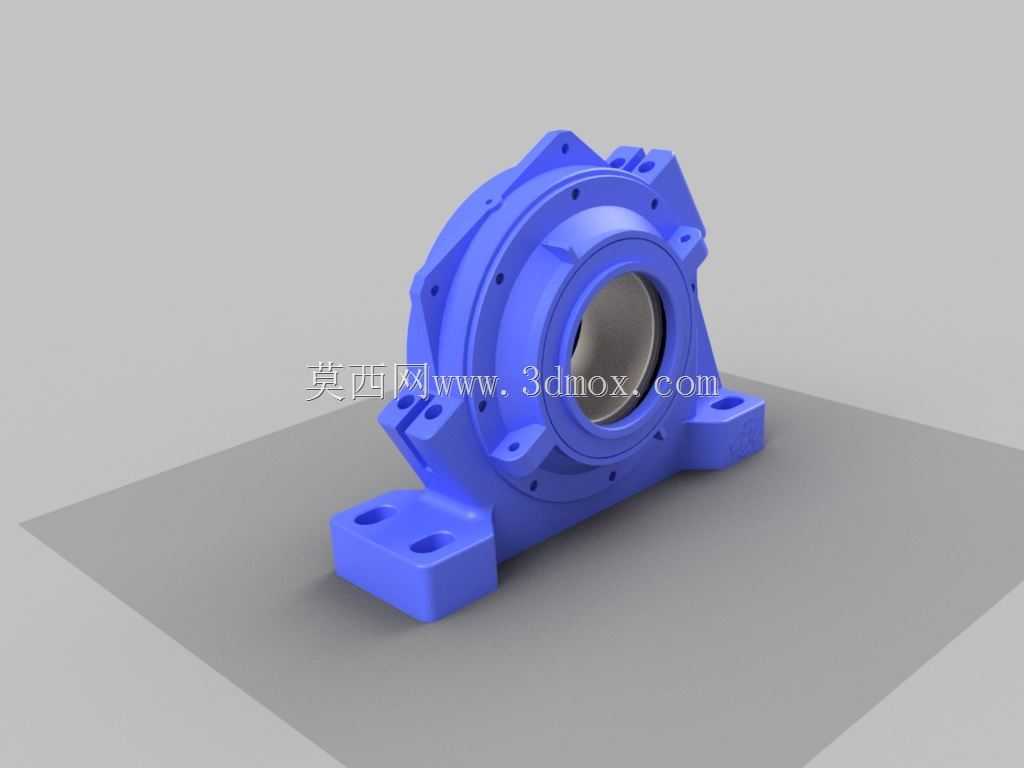

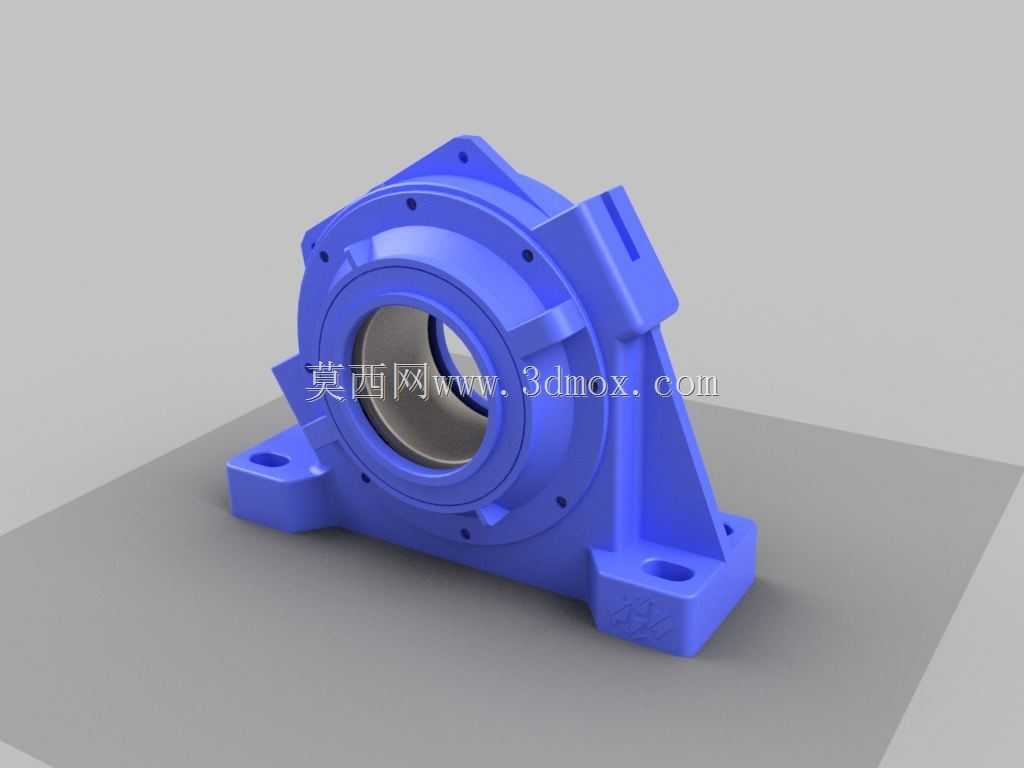

　　在重载传动系统的布局中，这类枕式支撑结构往往承担着转轴径向载荷承载、轴系定位约束的核心作用，区别于部分对开式轴承座的分体装配逻辑，这款D470规格的枕套采用一体化铸造成型的主体结构，能在矿山输送、大型风机传动、重型减速机输出端这类持续受载、存在小幅振动的工况下，保持足够的结构刚性，避免分体连接面长期受载出现的错位、连接螺栓疲劳松动问题。从安装边界来看，该结构底部设置两个带沉孔的安装支脚，支脚的安装孔位间距、孔径匹配D470规格轴系的承载受力分布，安装时可通过螺栓直接固定在设备的安装基座平面上，支脚与主体连接位置做了大圆弧过渡的加强筋设计，能分散转轴传递过来的径向载荷，避免应力集中导致的支脚断裂问题。

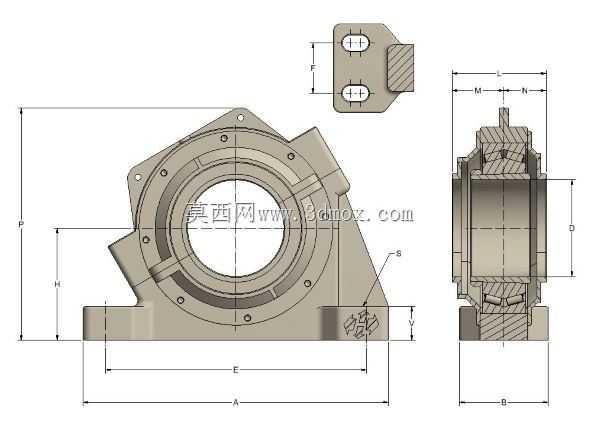

　　主体的轴承安装腔采用同轴度精度较高的内孔设计，可适配对应尺寸的调心滚子轴承或者深沟球轴承，安装腔外侧均匀分布的螺栓孔用于连接轴承端盖，实现轴承外圈的轴向定位，同时可以配合密封件阻挡外界粉尘、水汽进入轴承腔体，延长轴承的维护周期。侧面延伸出的斜向支撑臂是这款结构的设计亮点，相比普通直筒式轴承座，斜向支撑臂能额外抵消轴系运转时产生的部分轴向分力，尤其在皮带传动、链轮传动这类存在侧向拉力的应用场景中，能减少轴承外圈受到的附加弯矩，降低轴承早期点蚀失效的概率。在三维建模过程中，这类结构需要重点关注安装面的平面度公差、轴承内孔的圆柱度公差，以及各安装孔的位置度要求，建模时要提前预留铸造拔模斜度，同时对所有的锐边做倒圆角处理，

　　既符合铸造工艺的成型要求，也能减少热处理过程中的应力集中问题。实际选型应用时，需要匹配对应轴径的轴承尺寸，确认安装基座的平面度满足安装要求，紧固螺栓要采用符合强度等级的标准件，按照对角顺序逐步拧紧，避免安装时出现主体偏斜导致的轴系卡滞问题。这类枕套结构相比传统的焊接式轴承支撑，整体成型的结构抗震性更好，后期维护时只需拆卸端盖即可更换轴承，无需整体拆卸支撑结构，能大幅降低设备运维的时间成本，在中大型工业传动设备的轴系支撑场景中有着很高的适配性。
