Hagglunds液压动力单元三维设计作品

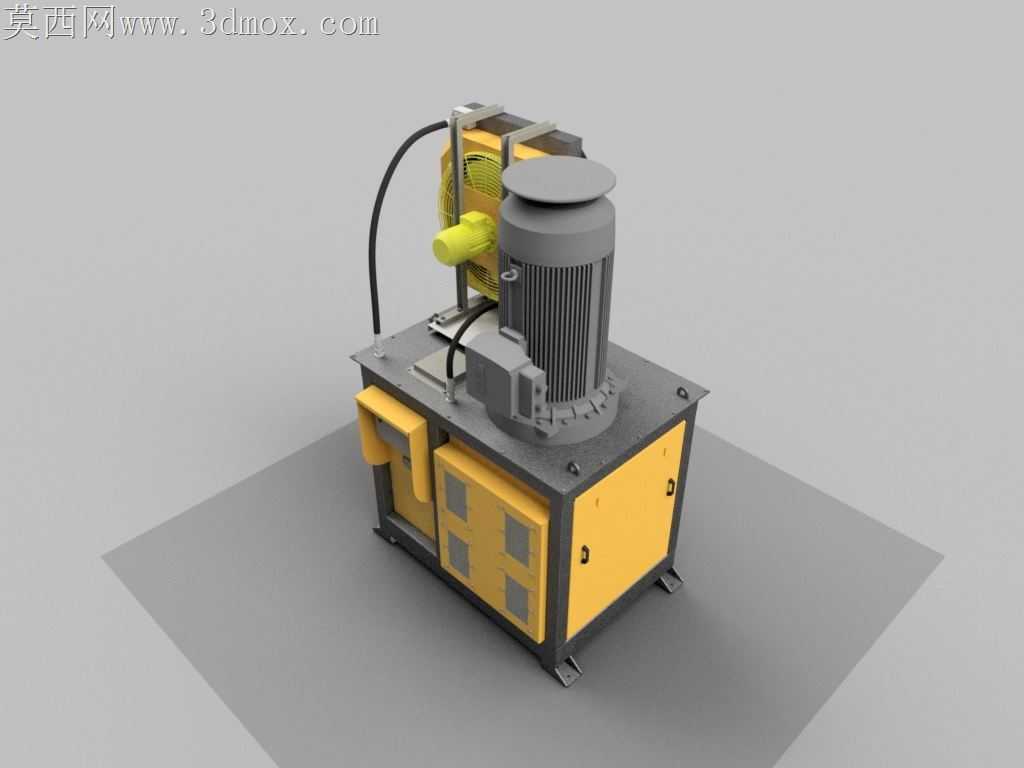

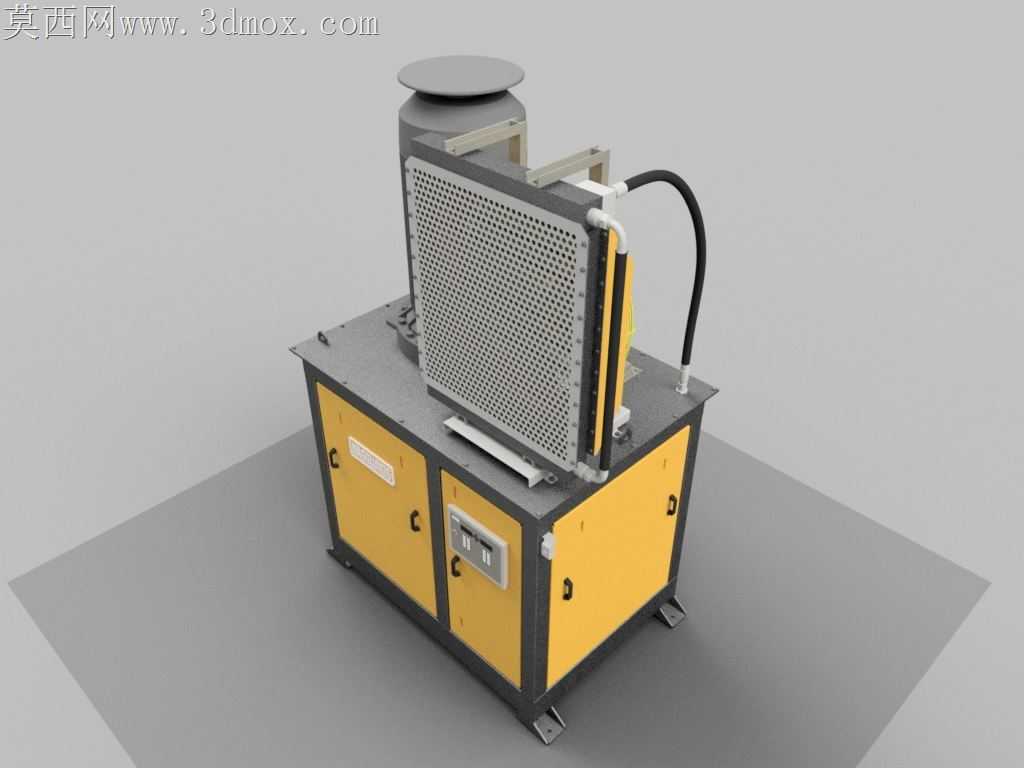

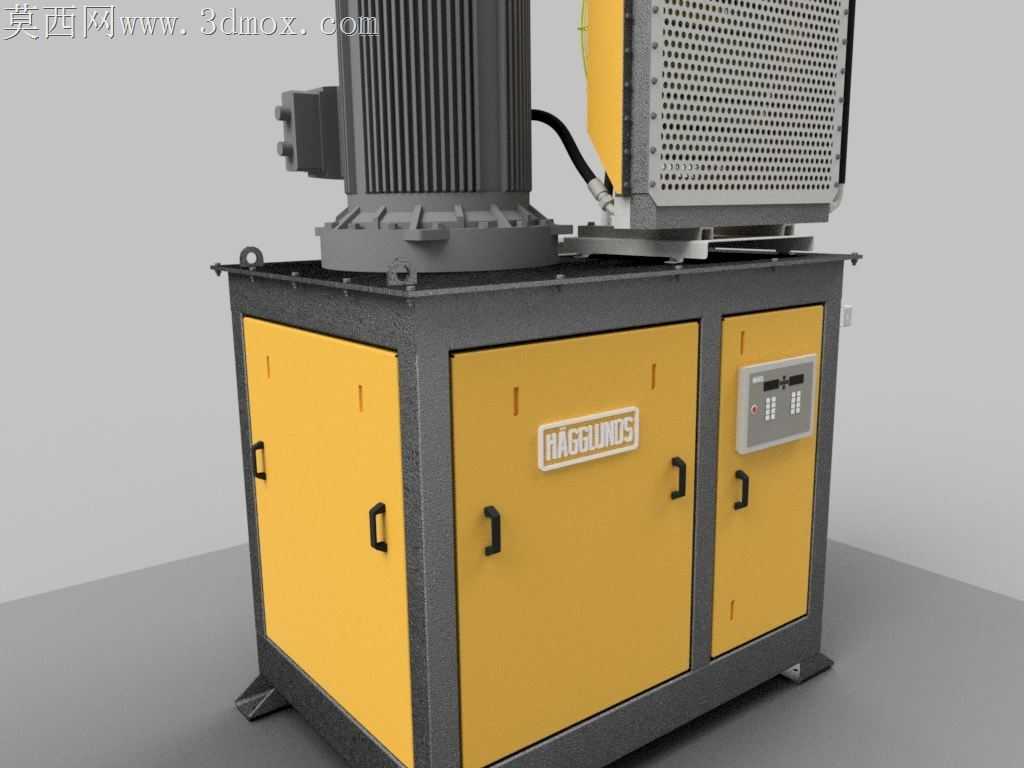

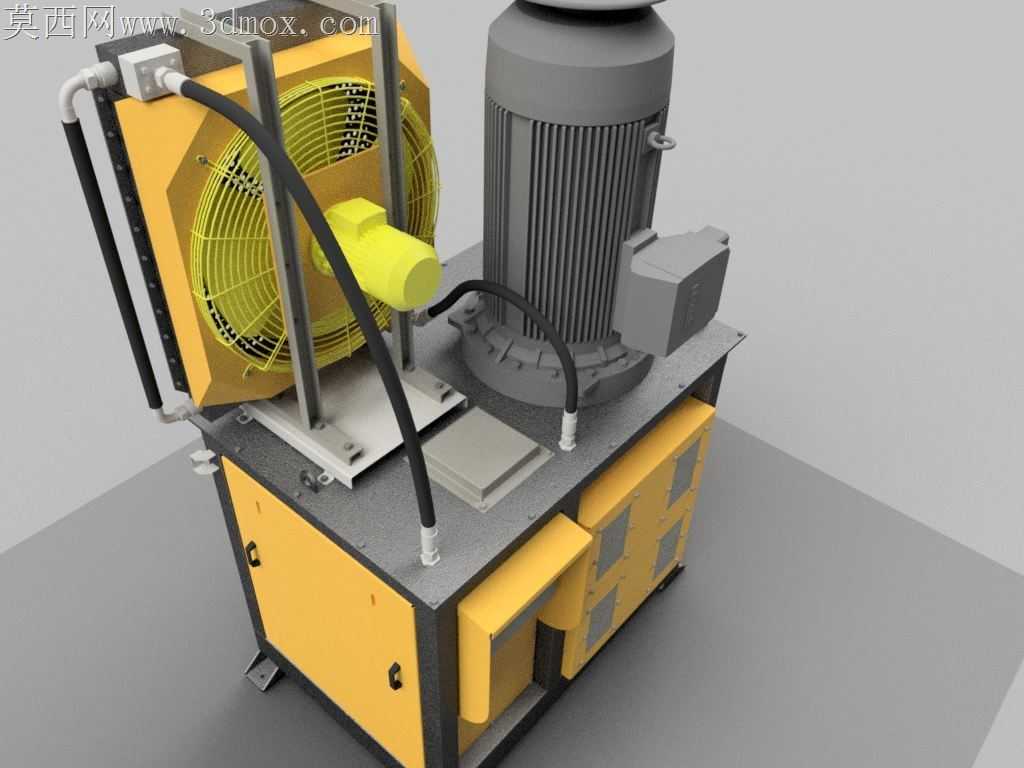

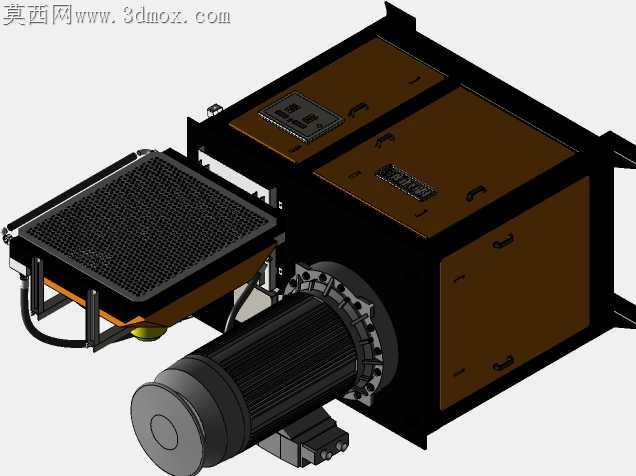

本作品为Hagglunds液压单元三维建模设计成果，建模过程严格遵循工业液压动力装置的实际生产制造规范，完整还原了该类液压站的全部结构组成。建模阶段首先依据液压动力单元的布局逻辑搭建整体装配框架，先确定底部承托机架的基准位置，机架采用型钢焊接框架结构建模，预留出柜体安装、动力组件固定、油路排布的对应安装位，保证整体结构的承重合理性。上部动力组件部分，分别完成立式驱动电机、液压泵组、散热冷却组件的独立建模：驱动电机还原了散热鳍片外壳、顶部接线盒、输出端连接法兰的细节结构，电机与液压泵的连接部位做了精准的同轴度匹配，还原真实的传动连接关系；散热组件包含散热翅片、导风罩、连接油管的结构，还原风冷散热的完整布局。下部柜体部分采用黄黑配色的工业涂装风格建模，柜体设置多扇检修柜门，柜门表面预留了观察窗、门锁的安装位置，柜体内部预留了液压阀组、蓄能元件、油路块的安装空间，外部走管的排布完全符合液压系统的布管规范，高压油管的弯曲半径、连接点位都参考真实液压站的设计要求设置，避免出现干涉、弯折过度的不合理结构。材质渲染阶段，针对不同部件匹配对应的工业材质属性：电机外壳赋予铸铁哑光金属材质，还原铸件表面的细微颗粒质感；机架、柜体的金属钣金部分赋予对应色彩的烤漆材质，还原工业涂装的半光泽漆面效果；油管部分赋予耐油橡胶的深色哑光材质，连接接头部分赋予镀锌金属的亮面金属质感；冷却翅片部分赋予薄铝片的金属质感，不同材质的粗糙度、反光度参数都经过反复调试，最终渲染效果贴近真实工业设备的视觉观感。整体设计思路围绕紧凑型液压动力单元的实用化布局展开，将动力元件、控制元件、散热元件、储油柜体整合为一体化撬装结构，既保证各功能部件的安装维护空间，又尽可能压缩整体占地面积，符合工业现场对液压动力单元紧凑化、集成化的使用需求，模型的装配关系完全符合机械装配逻辑，各部件之间无结构干涉，可直接用于液压系统原理演示、设备布局方案展示、相关液压课程的教学参考使用。
