多叶片曲面结构流体叶轮

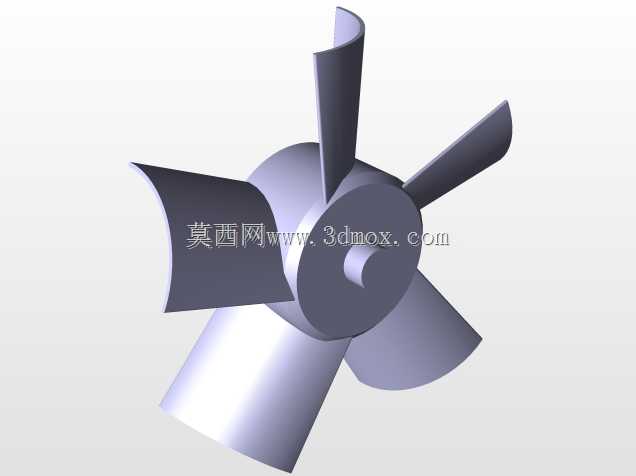

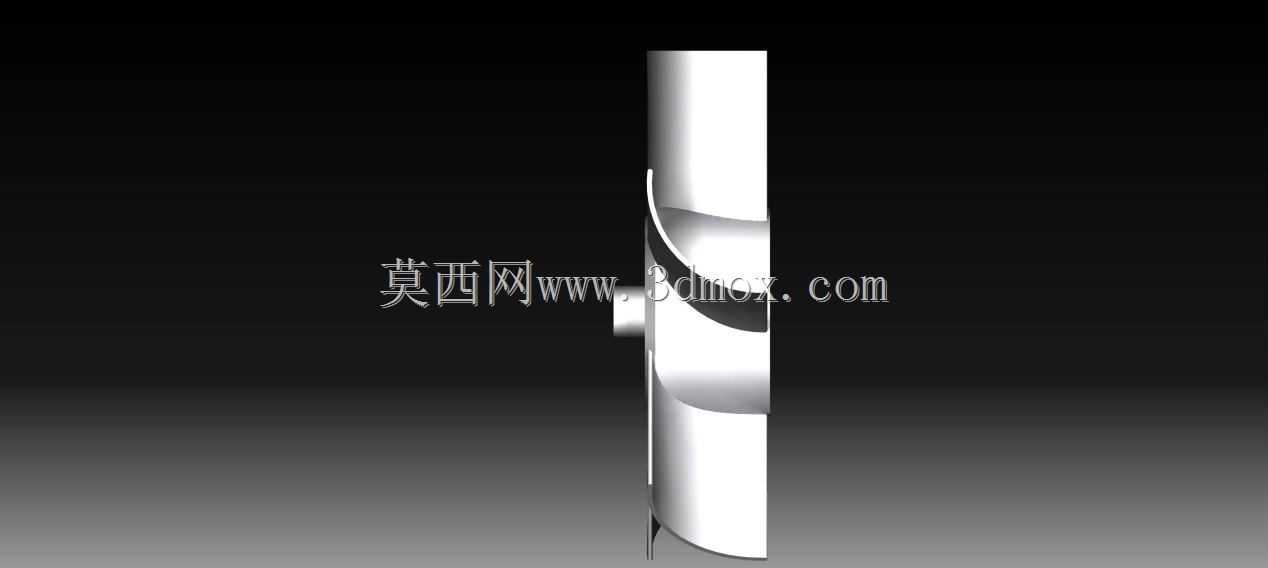

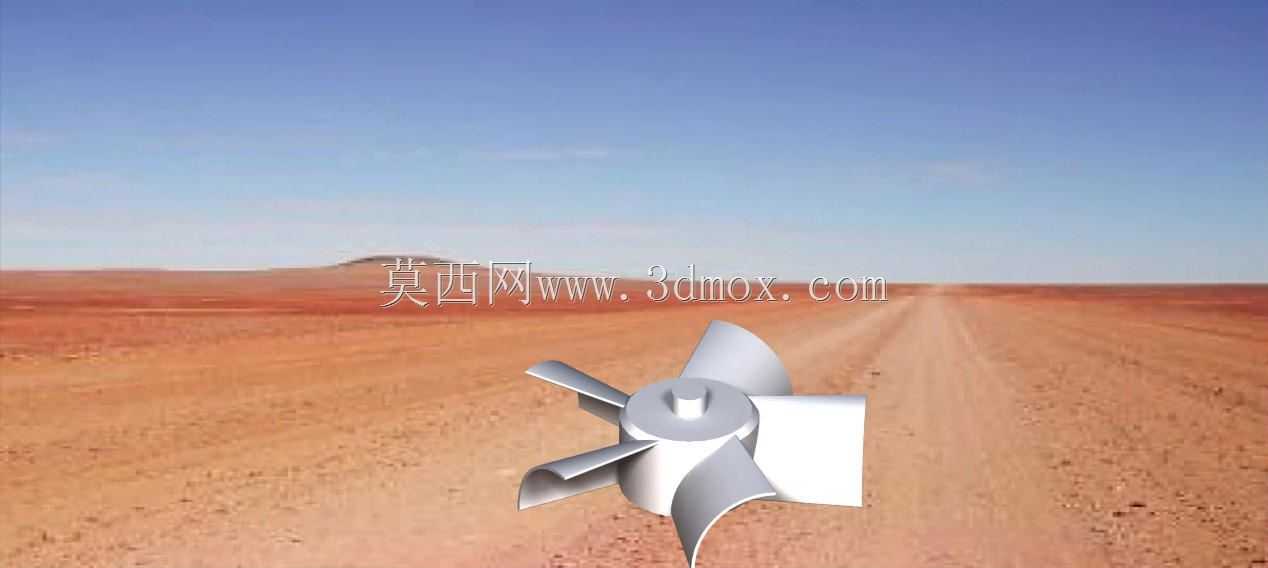

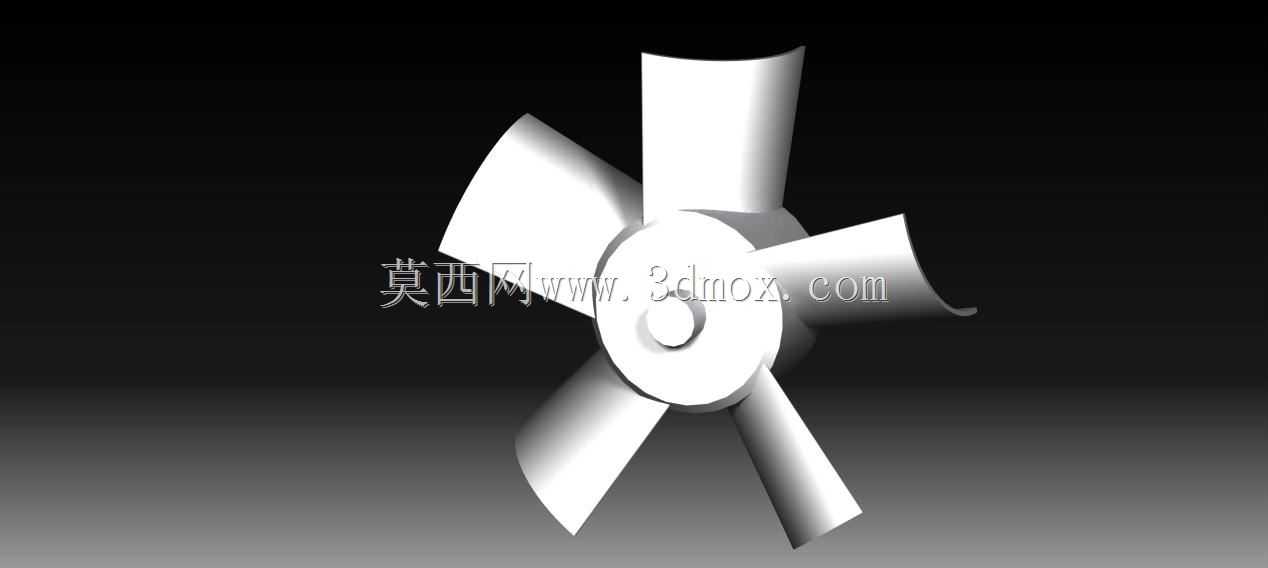

　　该叶轮属于流体输送与动力转换类设备的核心过流部件，日常多配套在小型通风设备、流体循环装置、低扬程输送系统中承担能量转换作用，运行时通过自身旋转将输入的轴功转化为流体的压能与动能，推动介质沿设定流道持续流动。从结构设计来看，整体采用中心轮毂加周向均布曲面叶片的布局，轮毂中心预留了与驱动轴配合的安装定位凸台，凸台的直径与轴向伸出长度匹配常规微型驱动轴的装配尺寸，安装时可通过轴孔配合实现周向定位，配合端面顶丝或者键连接即可传递扭矩，无需额外设计复杂的连接结构，适配多数小型驱动单元的输出端安装边界。叶片采用空间扭曲曲面构型，并非简单的平板直叶片，设计时结合了目标工况下的流体进流角度与出流方向做了型线优化，叶片前缘做了圆弧过渡处理，

　　可降低介质进入叶道时的冲击损失，叶片尾缘做了收薄处理，减少流体脱离叶片表面时的尾迹涡流损失，每片叶片的曲面曲率沿径向从轮毂处到轮缘处做渐变调整，保证不同半径位置的流体获得一致的能量增量，避免叶道内出现二次回流影响运行效率。叶片与轮毂的连接位置做了大圆角过渡处理，既消除了结构应力集中点，提升部件长期旋转运行下的结构疲劳强度，也减少了连接位置的流体滞止区，降低局部积尘或者介质滞留的概率，适配含少量微小杂质的流体输送场景。从安装边界来看，整体径向尺寸控制在小型设备的常规安装腔范围内，轴向高度紧凑，可直接嵌入对应尺寸的风筒或者泵腔中，安装时叶片外缘与腔体内壁的间隙控制在合理范围，既避免旋转过程中出现刮擦干涉，也减少间隙泄漏带来的效率损失。

　　实际应用中，这类叶轮可根据输送介质的不同匹配对应的材质，输送空气时可采用工程塑料或者铝合金材质实现轻量化，降低驱动端的启动负载，输送水性介质时可采用不锈钢或者工程塑料材质提升耐蚀性能，设计时已做了动平衡预设，叶片周向分布的位置度公差控制在较高精度等级，出厂前只需做简单的动平衡校正即可满足高转速运行的平稳性要求，避免运行过程中出现振动过大、噪音超标的问题。在结构细节上，叶片的数量经过流场仿真验证，在兼顾过流能力与效率的前提下选择了当前的叶片数，既避免叶片数过少导致的流体压力脉动过大，也避免叶片数过多带来的流道过窄、介质通过阻力升高的问题，轮毂的轴向厚度经过刚度校核，可承受额定转速下的扭矩载荷与离心载荷，

　　长期运行不会出现轮毂变形或者叶片偏移的问题。这类叶轮在实际选型替换时，只需匹配安装轴径、整体径向尺寸、叶片旋向即可适配原有设备，无需对设备腔体做额外改造，安装维护便捷，可广泛应用在小型散热通风系统、低压流体循环装置、小型气力输送设备等场景中，运行时的流体输出特性平稳，在额定工况区间内的效率表现稳定，可适配不同转速的驱动单元，通过调整转速即可灵活调整输出的流量与压力参数，满足不同工况的使用需求。
