角折式安装传感固定支架结构

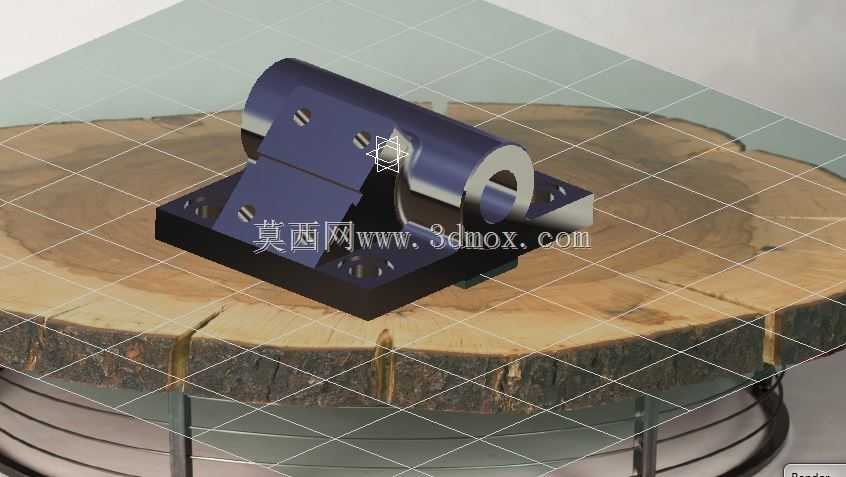

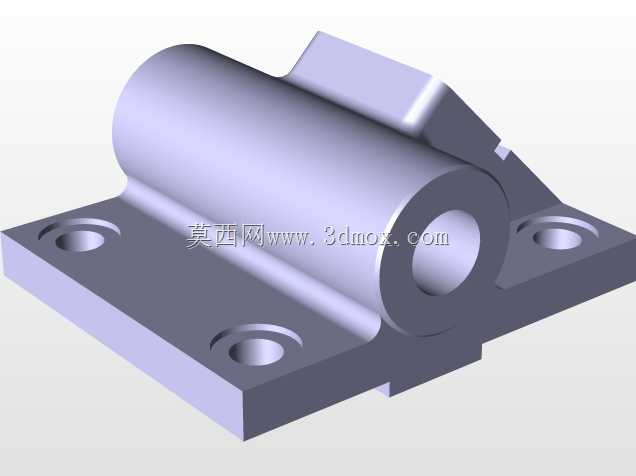

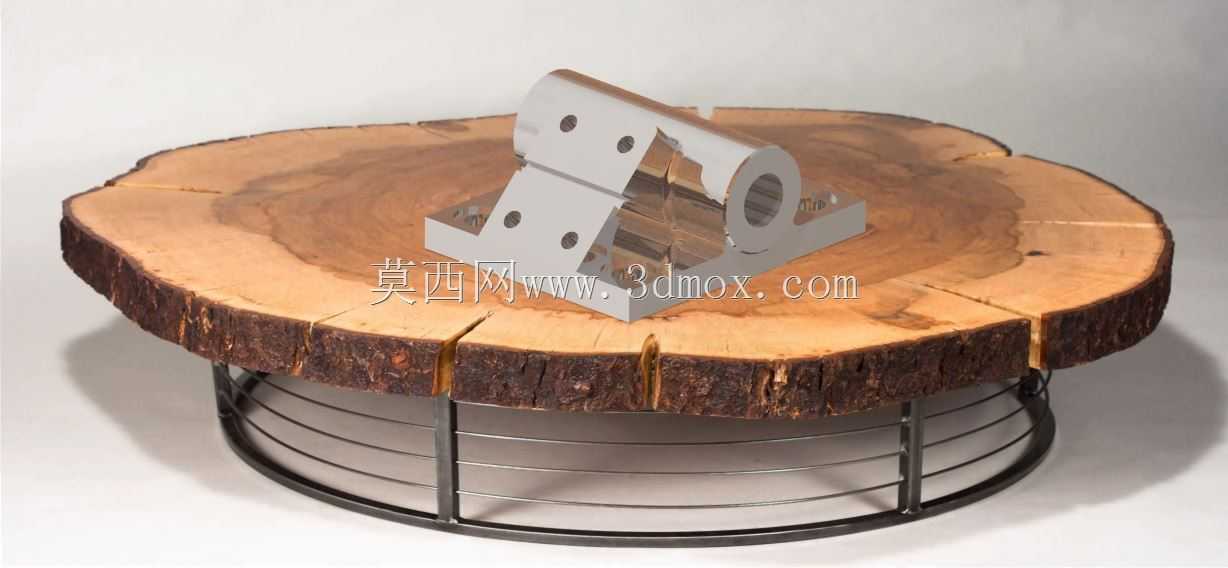

　　这款角折式安装支架是工业传感检测场景里的专用固定构件，日常在自动化产线的工件到位检测、设备运行位置反馈、工装夹具的状态确认工位上都能见到这类结构的身影，它的核心作用是给圆柱类光电、接近传感元件提供稳定的安装基准，避免传感元件因设备运行振动出现检测位偏移，同时通过多组预留安装孔位适配不同的安装面高度差，减少现场调试时的额外加工工作量。从结构设计逻辑来看，整个构件采用一体化折弯成型思路，没有额外的拼接焊缝，主体分为水平安装基面与垂直支撑面两个核心功能区，水平基面预留了四个沉头安装孔，孔位间距按照常规工业铝型材的槽距标准设置，既可以直接固定在型材框架的T型槽上，也能通过螺栓锁紧在设备的钣金安装面上，

　　沉头结构的设计可以让螺栓安装后端面与基面齐平，不会出现凸起干涉传感元件走线的问题。垂直支撑面做了45度斜向折边加强，折边位置预留了两个通孔，用来穿装传感元件的锁紧抱箍，支撑面与水平基面的垂直公差控制在0.1mm以内，能保证安装后的传感元件检测轴线与被测面保持垂直，减少检测角度偏差带来的误触发问题。构件的侧面还做了半圆形让位槽，刚好适配直径30mm的标准圆柱型传感元件的外轮廓，安装时传感元件的壳体可以直接贴靠在让位槽弧面上，配合抱箍锁紧后能完全限制元件的周向转动，哪怕设备长时间运行产生持续振动，传感元件的检测方向也不会出现偏移。从安装边界尺寸来看，整个支架的水平基面长度为80mm，宽度为50mm，垂直支撑面的高度为65mm，

　　折边加强筋的厚度为3mm，整体采用常用的304不锈钢板材冲压折弯成型，板材厚度选择2mm，既可以保证足够的结构刚性，承受传感元件的重量与运行振动载荷，也不会因为板材过厚增加不必要的重量与材料成本。在实际现场应用中，这类支架不需要额外做表面处理，不锈钢本身的防锈能力可以适配车间多油污、多切削液飞溅的工况，安装时只需要先把支架通过水平基面的四个孔固定在设备预设的安装位，调整好整体高度后锁紧固定螺栓，再把传感元件卡入侧面的让位槽，调整好检测距离后通过抱箍锁紧即可，不需要现场做焊接或者二次钻孔加工，能大幅缩短现场调试的装配时间。设计时特意在垂直支撑面与水平基面的折弯角位置做了R2的圆角过渡，避免直角折弯处出现应力集中导致的板材开裂，

　　同时也能减少安装调试时尖锐边角划伤操作人员的风险。支架上所有安装孔的孔位公差都按照H7级精度加工，能保证螺栓穿装时的顺畅度，不会出现孔位错位需要强行攻丝或者扩孔的问题。和市面上常见的直角平板支架不同，这款带斜向加强折边的结构抗侧向载荷能力更强，当设备运行中出现意外碰撞时，加强折边可以分散冲击力，不会出现支架变形导致传感元件检测失效的问题。在一些检测空间比较局促的工位，这款支架的紧凑尺寸也能很好地适配，不会和周边的工装夹具、运动部件产生运动干涉，让位槽的设计还能给传感元件的尾部接线留出足够的走线空间，避免线缆被折弯压损。
