传动用链轮齿形结构三维数模

　　在各类链传动系统的设计开发环节，链轮作为和链条直接啮合的核心承载部件，其齿形精度、结构强度直接决定整套传动机构的运行稳定性与服役寿命，这类带减重孔的板式链轮，常见于中小载荷的动力传输场景，比如轻工输送线、小型农机传动单元、自动化设备的进给机构中，相比实心链轮，在保证齿根弯曲强度的前提下大幅削减了自身重量，降低传动副的转动惯量，对频繁启停的传动工况适配性更好。做这类链轮的三维建模时，首先要匹配对应链条的节距、滚子直径参数确定齿廓曲线，不能直接套用标准齿形就草草收尾，要结合实际安装的轴径尺寸确定中心轮毂的孔径、键槽规格，还要考虑链轮和安装座之间的轴向定位间隙，通常齿宽方向要比配套链条的内节内宽多出1到2毫米的余量，

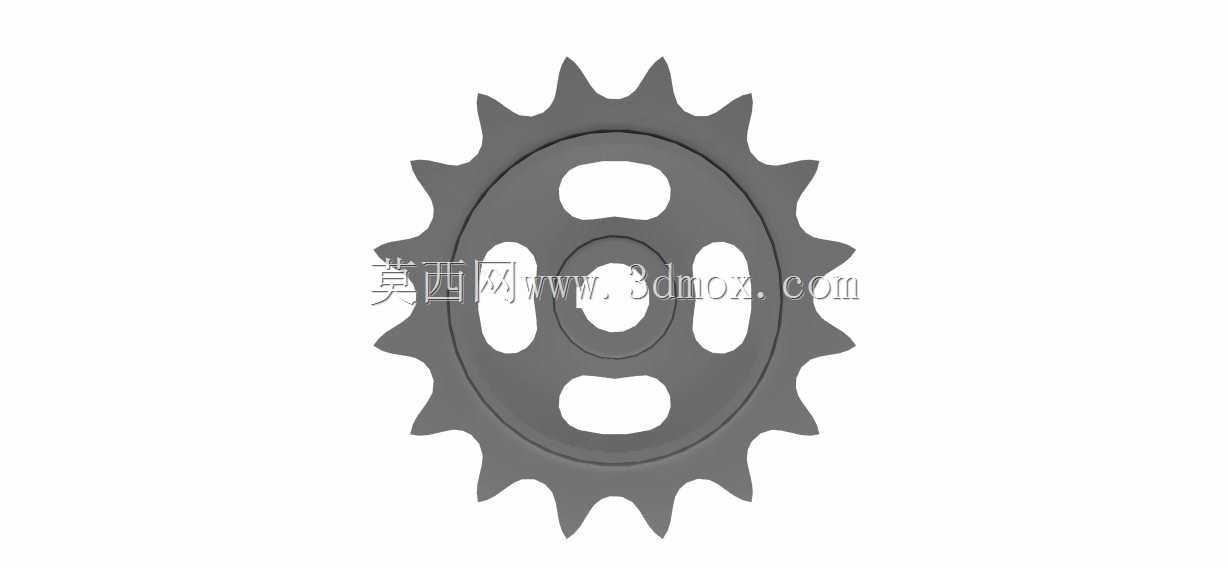

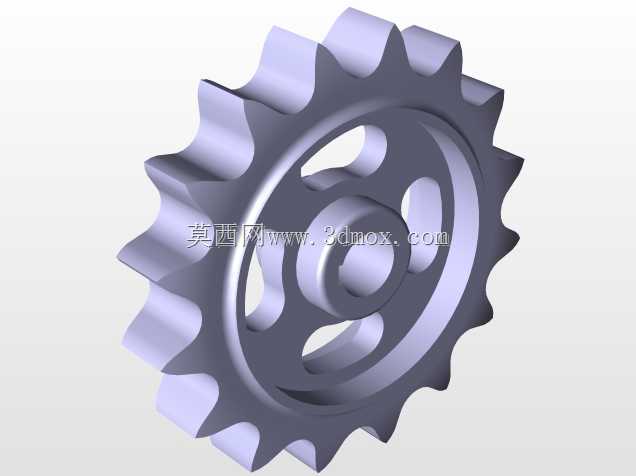

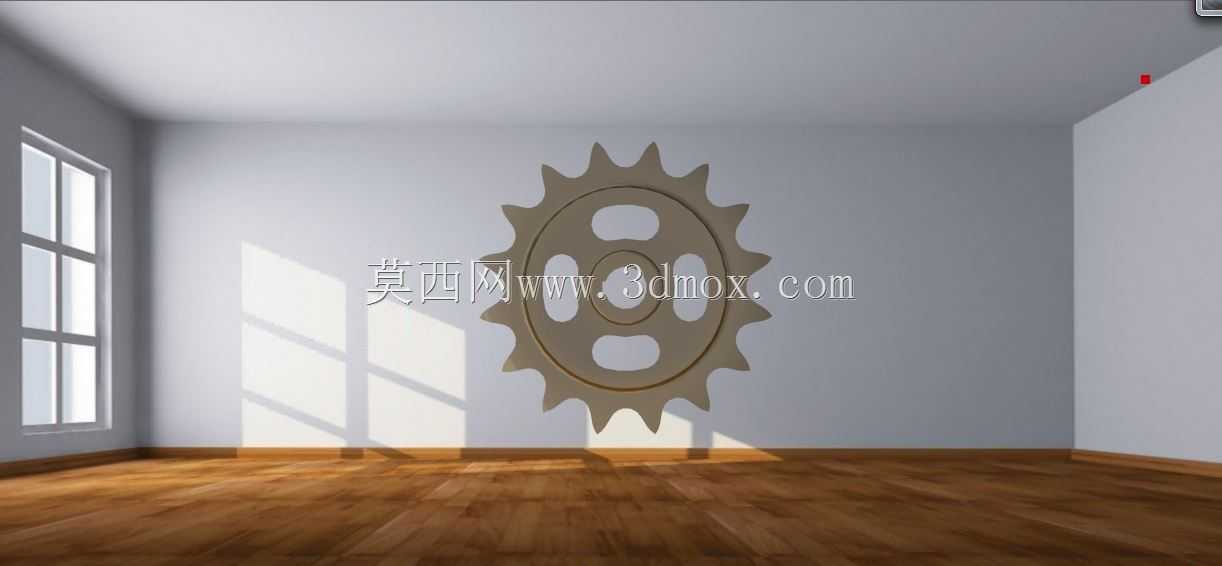

　　避免链条运行中出现侧向卡滞。从结构上看，这个链轮采用三孔均布的辐板式设计，三个减重孔沿圆周方向均匀排布，位置选在齿根圆和轮毂外圆之间的辐板区域，孔边到齿根的最小壁厚要经过强度校核，保证在额定扭矩载荷下不会出现辐板开裂的问题，齿顶部分做了圆弧过渡处理，能减少链条啮入啮出时的冲击，降低运行过程中的噪音和链条磨损速率。实际选型应用时，要注意链轮的安装边界尺寸，首先是齿顶圆直径不能和周边的护罩、机架结构产生运动干涉，轴向安装位置要和主动、从动轮保持在同一回转平面，平面度偏差不能超过千分之二的中心距，否则会加剧链条的偏磨，大幅缩短传动副的使用寿命。建模过程中齿形的生成是核心环节，要先根据GB/T1243的标准参数计算出齿沟圆弧半径、齿沟角、

　　工作段直线长度这些关键参数，不能用随意绘制的圆弧拼接齿廓，否则后续做运动仿真时会出现啮合干涉、传动比波动的问题，辐板上的减重孔边缘要做倒圆角处理，避免应力集中，尤其是在承受交变载荷的传动场景下，锐角边很容易成为疲劳裂纹的起始点。这类链轮的常用材质多为45号钢或者40Cr，表面做高频淬火处理提升齿面硬度，建模时不需要额外绘制热处理层，但要在结构设计阶段预留后续机加工的工艺余量，比如中心孔的精加工余量、齿形的加工余量，保证后续加工完成后尺寸符合装配要求。在输送线场景应用时，这类链轮往往成对使用，分别作为主动轮和从动轮安装在输送架的两端，张紧机构调整行程要覆盖链条使用过程中的伸长量，通常预留的张紧行程不小于两个链条节距，

　　避免链条磨损伸长后无法张紧导致跳齿。做三维装配验证的时候，要模拟链条和链轮的啮合全过程，检查每个齿位的啮合间隙是否均匀，有没有出现齿顶和链板剐蹭的情况，还要校验链轮和轴的配合公差，通常采用H7/k6的过渡配合，键连接的强度要能传递额定扭矩的1.5倍以上，保证过载情况下不会出现键槽压溃的问题。很多新手做链轮建模时容易忽略齿侧的倒角结构，实际上齿侧两端都要做15度到20度的倒角，方便链条顺利啮入，尤其是在高速传动场景下，没有倒角的链轮很容易出现链条爬齿、脱链的故障。另外辐板上的减重孔除了减重作用，在部分开式传动场景下还能起到一定的容屑作用，减少泥沙、铁屑卡在齿沟里加剧磨损的概率，设计时减重孔的直径不能过大，否则会降低辐板的整体刚性，导致链轮受载后出现端面跳动超标的问题。
