卡蒂亚风格汽车轮毂三维结构设计

　　汽车轮毂作为车辆行走系统的核心承载部件，直接关联整车行驶安全性、操控稳定性与外观视觉表现，本次设计的五辐式轮毂结构，主要面向乘用轿车的改装与配套场景，适配常规家用轿车的轮端安装接口。从实际装车场景来看，该轮毂需要同时满足静态承载、动态旋转、制动散热、冲击缓冲等多重工况要求，日常行驶过程中，轮毂需要传递半轴输出的驱动力矩，同时承受路面颠簸带来的垂直、侧向与纵向冲击载荷，在紧急制动工况下，还要配合制动盘完成制动力矩的传递，耐受制动过程产生的短时高温影响。

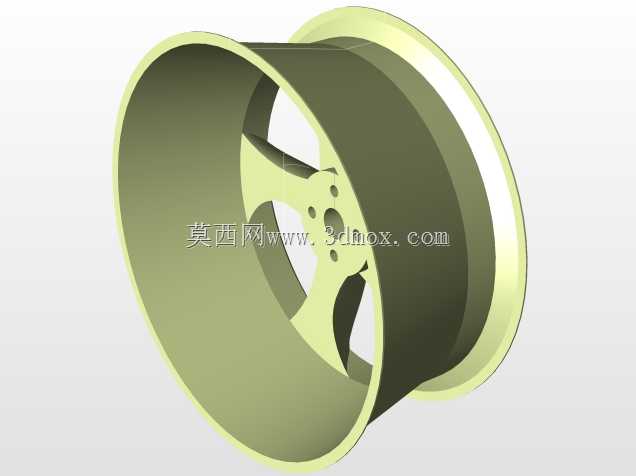

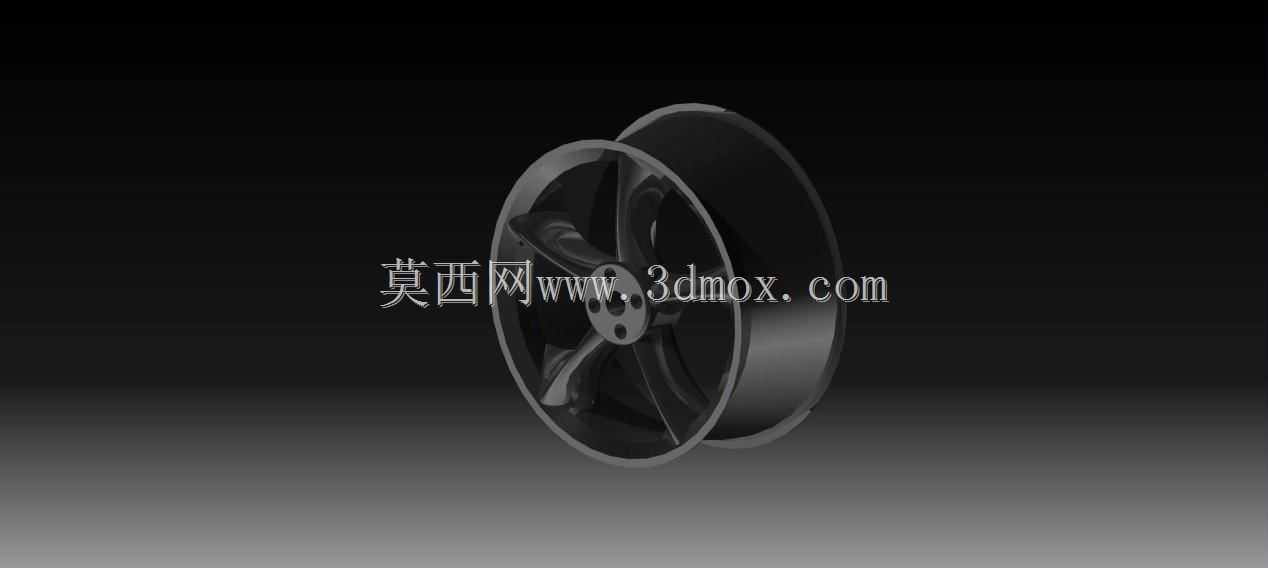

　　设计过程中首先确定了轮辐的五辐式布局，这种布局在结构强度与轻量化之间取得了较好的平衡，每根轮辐采用变截面流线型设计，从轮毂中心的安装盘位置向外延伸至轮辋边缘，截面厚度从中心向边缘逐步过渡，既保证了螺栓安装区域的结构刚度，避免安装应力集中，又能在轮辐中段预留足够的形变缓冲空间，吸收路面传递的小幅振动。轮辋部分采用常规深槽式结构，适配标准子午线轿车轮胎的安装需求，轮辋边缘的凸缘结构按照行业通用尺寸设计，能够保证轮胎充气后与轮辋的贴合紧密度，防止高速行驶过程中轮胎脱圈。中心安装区域设计了均匀分布的螺栓孔位，孔位周边做了局部加厚处理，同时预留了中心定位孔的安装间隙，能够与车辆轮端的轴头定位凸台精准配合，保证轮毂旋转时的同轴度，降低高速行驶的抖动风险。

　　从安装边界来看，该轮毂的中心孔直径、螺栓孔分布圆直径、轮辋偏距都按照主流A级轿车的轮端参数设计，安装时不需要额外加装变径圈或者变位垫块，能够直接与对应车型的转向节、制动总成匹配。轮辐之间的镂空区域经过尺寸优化，在保证结构强度的前提下尽可能扩大通风面积，车辆行驶过程中，气流可以顺着轮辐的旋转导向穿过镂空区域，直接带走制动盘与制动片摩擦产生的热量，避免长距离制动时制动系统温度过高导致的制动力衰减。轮毂的外形曲面采用连续顺滑的过渡设计，没有尖锐的棱角结构，一方面能够降低行驶过程中的风阻系数，减少空气紊流产生的行驶噪音，另一方面也能减少日常使用中棱角位置的磕碰损伤，同时便于后期的表面涂装与抛光处理。

　　在结构强度校核层面，设计时重点考虑了弯曲疲劳、径向疲劳与冲击试验三种核心工况的载荷要求，轮辐与轮辋的连接位置采用圆弧过渡结构，避免直角连接带来的应力集中问题，经过载荷模拟验证，该结构在额定承载范围内，最大应力值远低于材料的屈服强度，能够满足常规家用轿车的全生命周期使用需求。轮辋的胎圈座位置做了表面粗糙度控制，保证与轮胎胎圈的密封性能，同时气门嘴安装孔预留了标准尺寸的安装位，适配常规橡胶气门嘴与金属气门嘴的安装需求，不需要额外对孔位进行二次加工。整体结构在设计时兼顾了外观的运动感与实际使用的可靠性，既能够满足车辆日常通勤的使用需求，也能适配轻度改装场景的外观升级需求，安装后不会与车辆的制动卡钳、翼子板内衬产生运动干涉，转向到极限角度时也不会与周边部件发生剐蹭。
