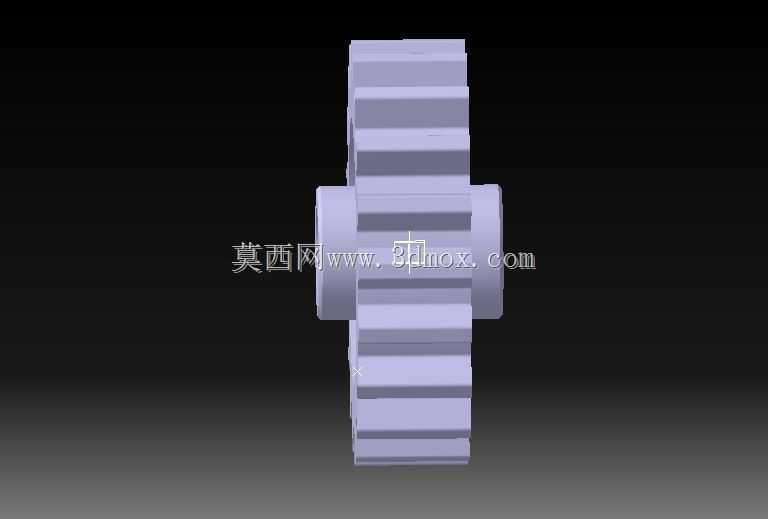

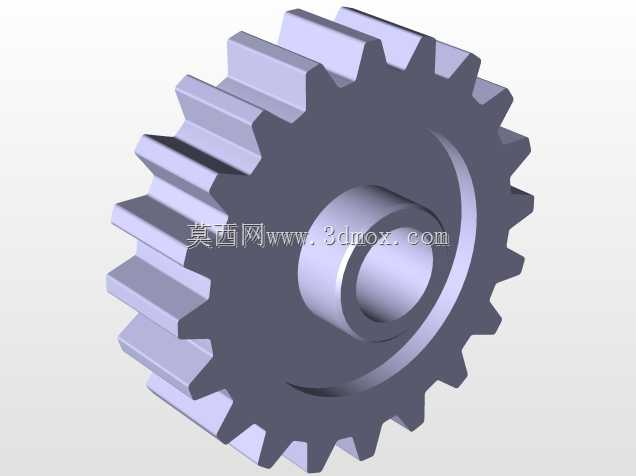

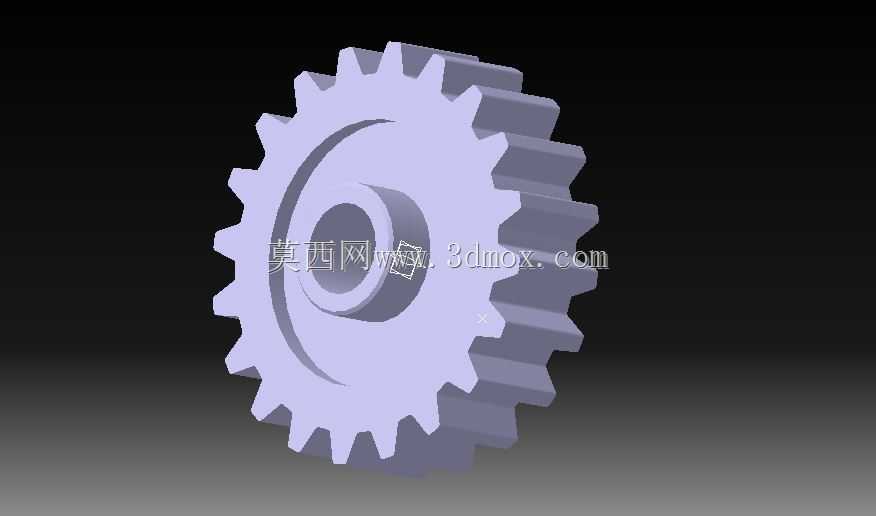

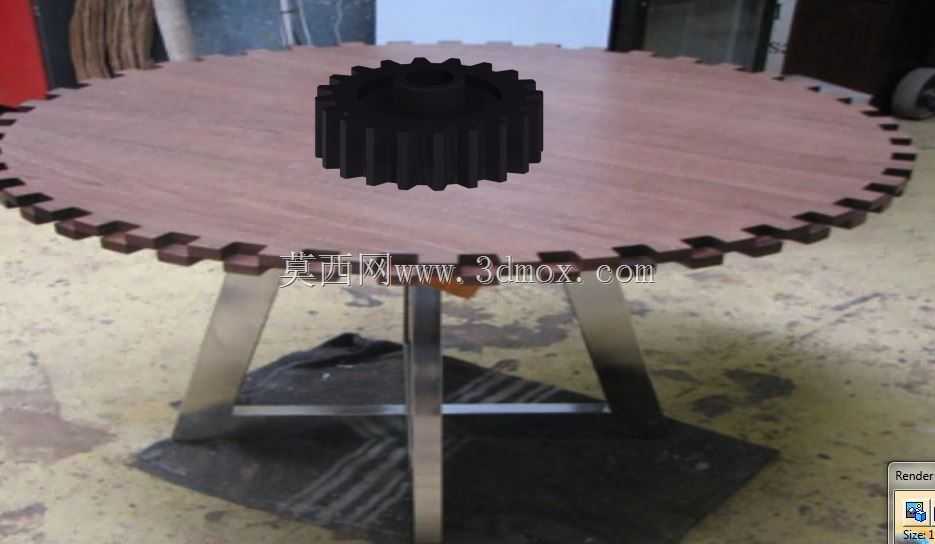

直齿圆柱传动齿轮结构设计方案

　　在常规机械传动系统的设计环节里，这类直齿圆柱齿轮是应用覆盖范围极广的基础传动构件，从车间小型输送线的动力传递单元，到中小型设备的进给机构、分度机构，再到部分非标工装的力矩传输结构，都能见到这类齿轮的应用身影。不同于斜齿、锥齿等特殊齿形的传动件，直齿圆柱齿轮的啮合过程无轴向分力，对支撑轴承的选型要求更宽松，安装调试的容错空间也更大，很适合中低速、中等载荷的定传动比传动场景。

　　从实际功能层面看，这类齿轮的核心作用是在平行轴之间传递旋转力矩，同时按照设计的齿数比完成转速匹配，比如在小型工装的传动链里，主动端连接电机输出轴，通过和该齿轮的啮合，就能把电机的高转速低扭矩输出，转换为作业端需要的低转速高扭矩输入，保证执行机构有足够的驱动力完成作业。齿形的设计严格遵循渐开线啮合原理，齿廓曲线的加工精度直接决定了传动过程的平稳性，要是齿形公差控制不到位，啮合时就会出现明显的冲击、噪音，长期运行还会加剧齿面磨损，缩短整个传动副的使用寿命。

　　设计这类齿轮的时候，首先要结合应用场景的载荷特性确定模数，模数选得太小，齿根弯曲强度不足，满载运行时容易出现断齿故障；模数选得过大，又会让整个传动结构的体积冗余，增加不必要的材料成本和安装空间占用。齿宽的确定也要匹配安装轴的支撑跨距，齿宽过窄会导致单位齿面载荷过大，容易出现齿面点蚀，齿宽过宽则会因为加工、安装的同轴度误差，出现齿向载荷分布不均的问题，反而降低实际承载能力。中心孔的尺寸要和配套的传动轴做公差配合设计，一般选用过渡配合保证传动时无相对窜动，同时还要设计对应的键槽结构，通过平键传递扭矩，避免齿轮和轴之间出现打滑。

　　从安装边界来看，这类齿轮的轴向定位通常依靠轴肩和轴用挡圈完成，安装时要保证齿轮端面和轴的垂直度，否则啮合时会出现偏载，加速局部齿面的磨损。齿顶圆和相邻的壳体、防护结构之间要预留足够的安全间隙，避免运行过程中出现剐蹭，同时还要考虑润滑空间，不管是采用油脂润滑还是稀油润滑，都要保证齿面能形成稳定的油膜，降低啮合过程中的摩擦损耗。日常运维中，这类齿轮的检查重点是齿面磨损量、齿顶间隙以及啮合接触斑点的位置，要是接触斑点偏向齿端，就需要重新调整轴的平行度，保证齿面均匀接触。

　　在很多非标设备的改造场景里，这类标准齿形的齿轮适配性很强，只要模数、齿数、安装孔尺寸匹配，就能直接替换原有失效的传动件，不需要对整个传动箱做重新设计，能大幅缩短设备故障停机的时间。和其他传动方式相比，齿轮传动的传动比准确，传动效率高，使用寿命长，只要设计阶段把强度校核、公差匹配做到位，正常工况下可以连续运行数万小时不需要大修，是机械传动系统里可靠性非常高的动力传递方案。针对不同的作业环境，齿轮的材料选择也有区分，常规工况下用45号钢调质处理就能满足强度要求，要是在重载、冲击载荷大的场景，就需要选用合金钢材料，配合齿面淬火处理，提升齿面硬度和抗冲击能力。
