船型翘板电源开关KCD3系列三维结构

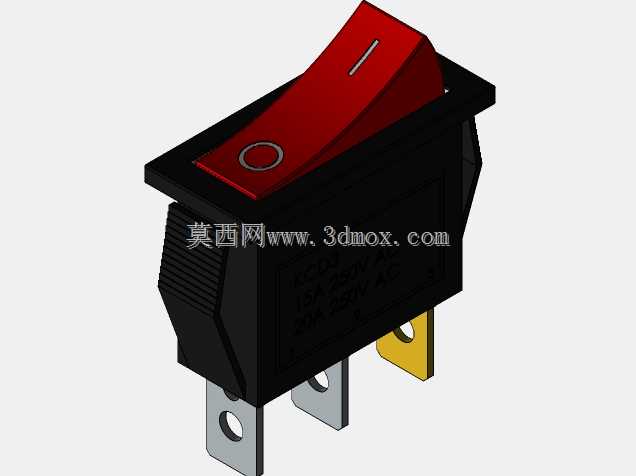

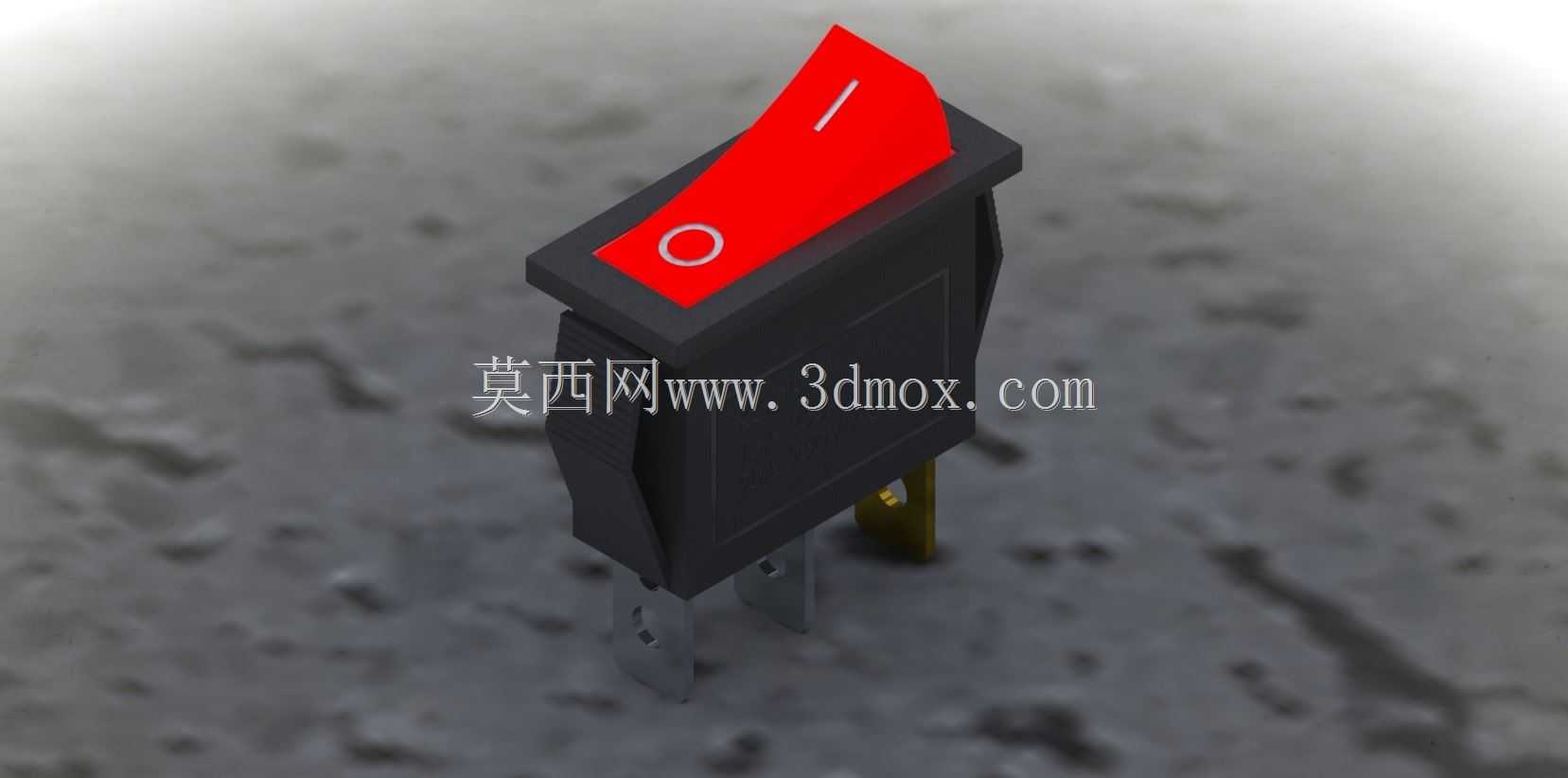

　　做电气控制柜、小型机电设备面板设计的工程师，大概率都接触过这类翘板结构的电源开关，很多人在做面板开孔、内部布线避让的时候，都因为手里没有精准的三维模型踩过坑——要么开孔尺寸留小了开关卡不进去，要么内部插片位置和布线槽干涉，最后装样机的时候反复修锉面板、调整走线，耽误不少装配进度。这个模型还原的是常用的三引脚翘板电源开关，额定载流覆盖15A到30A区间，适配250V交流供电场景，在民用小家电、小型工业控制设备、车载改装电控单元、测试仪器面板上都有大量应用，属于面板类电源通断控制的通用元件。

　　从实际选型使用的角度说，这类开关的核心作用是做回路的主电源通断，相比按压式按钮，翘板结构的操作手感更明确，操作人员通过扳动翘板的角度就能直观判断通断状态，红色的操作翘板上做了标准化的通断标识，圆圈代表断开、竖线代表接通，即便在光线不好的设备操作位，也能快速识别开关状态，避免误操作。三引脚的结构设计，是在常规两引脚通断的基础上增加了一个辅助引脚，部分场景下可以接状态指示灯的供电回路，开关接通时指示灯同步点亮，不需要额外在面板上开孔加装电源指示灯，能简化面板布局，减少面板开孔数量，提升面板的整体防护性能。

　　做这个模型的时候，首先要卡准的是安装边界尺寸：这类KCD3系列开关的面板嵌装卡槽是标准尺寸，建模时要严格还原卡槽的台阶高度、卡扣的弹性余量，确保模型导入装配体后，模拟面板开孔的装配公差和实际生产一致——面板开孔的长宽尺寸要留0.1到0.2mm的安装间隙，卡槽的深度要匹配常用面板的板材厚度，覆盖1mm到2mm厚的金属面板、塑料面板的安装需求，避免实际装配时出现开关松动或者卡装不到位的问题。外形上翘板的摆动角度要按照实际产品的行程做约束，翘板扳到接通位置时的突出高度、断开位置的下沉高度都要和实物一致，做设备外壳干涉检查的时候，才能准确判断开关操作时会不会和周边的旋钮、接线端子、外壳加强筋产生碰撞。

　　开关本体的外壳采用阻燃黑色工程塑料材质，建模时还原了外壳表面的细微磨砂纹理，插片引脚的位置、尺寸、间距完全按照实物测绘还原，引脚的厚度、宽度匹配标准6.3mm规格的冷压插簧，布线设计时可以直接调用标准插簧模型做装配，检查插簧接好之后的绝缘距离、走线弯曲半径是否符合电气安全规范。翘板和本体之间的配合缝隙也做了还原，做IP防护等级验证的仿真时，可以准确评估缝隙位置的防尘防水能力，给后续加装防水密封圈的设计提供尺寸参考。

　　很多新手工程师做面板设计的时候，容易忽略开关背部的插片突出长度，只算面板正面的尺寸，结果装配的时候发现插片顶到了内部的PCB板或者走线槽，不得不重新调整内部元件布局。这个模型完整还原了开关背部的插片长度、本体突出面板后侧的整体尺寸，导入装配体后可以直接做全局干涉检查，提前规避这类装配问题。另外翘板的操作力设计也是这类开关的核心参数，建模时还原了翘板的转轴位置、内部弹簧的安装空间，给后续做操作手感仿真、寿命测试仿真预留了结构参考，不用再反复拆解实物测量内部结构尺寸。

　　在不同的应用场景下，这类开关的安装要求也有区别：比如用在手持电动工具上的时候，要考虑开关操作时的受力强度，外壳的加强筋位置、卡扣的结构强度都要能承受频繁扳动的冲击力；用在厨房小家电上的时候，要考虑翘板和本体缝隙的防油污能力，模型还原的缝隙尺寸可以给密封结构设计提供准确的尺寸依据；用在车载电控设备上的时候，要考虑振动环境下的接触可靠性，插片的位置、翘板的锁定结构都能在模型上直接测量，给抗振动设计提供参考。
