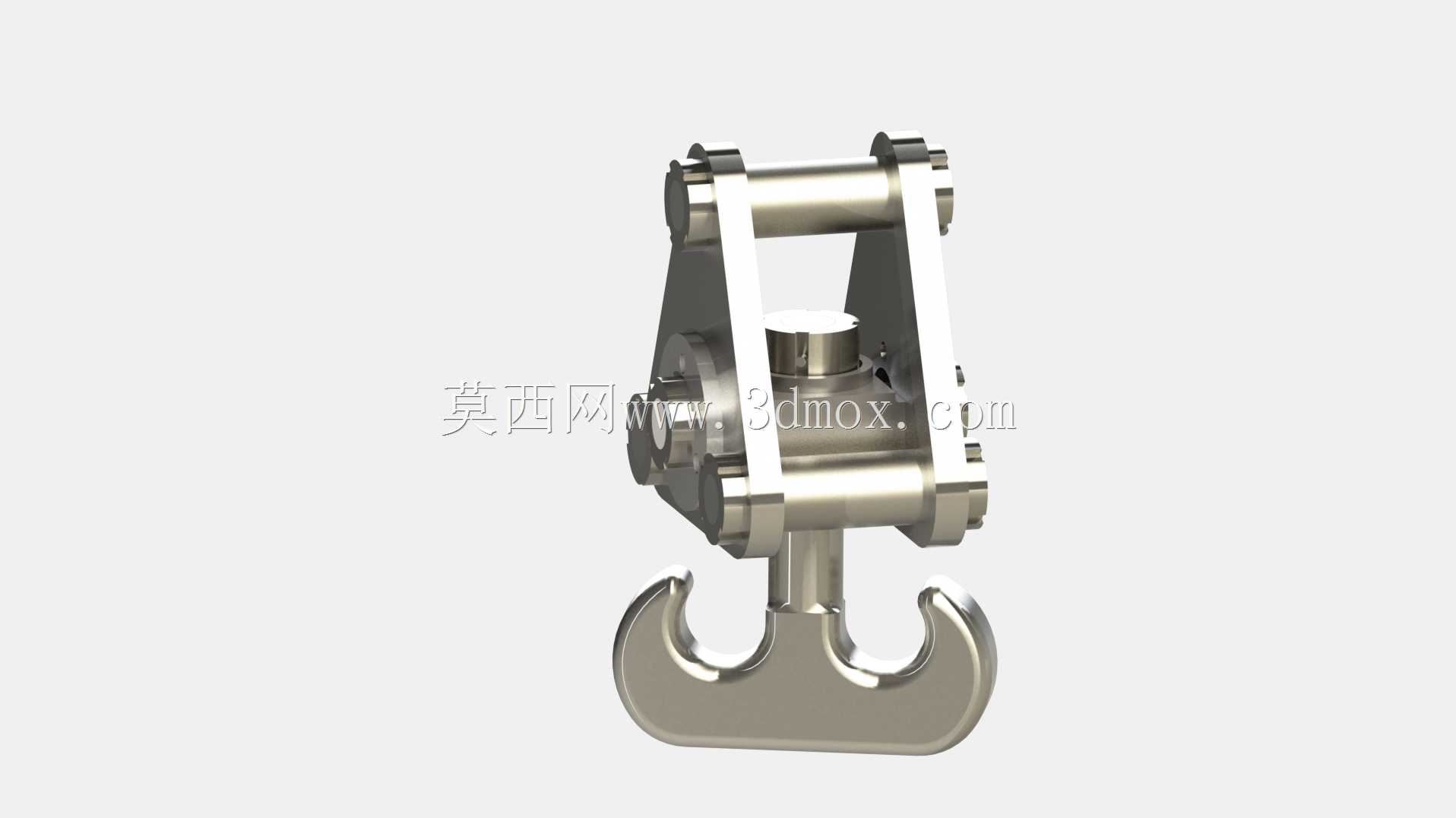

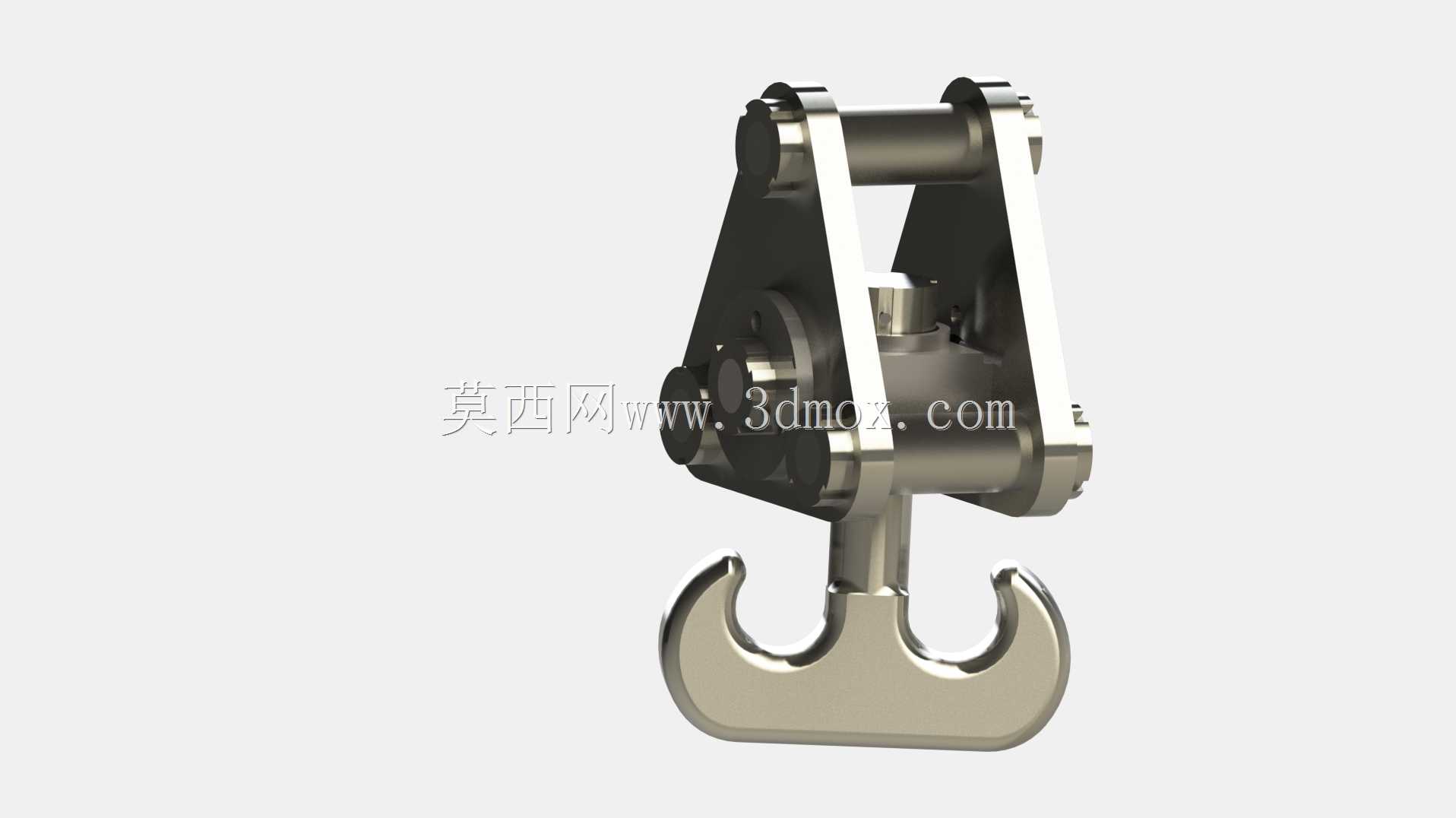

双钩式起重吊钩总成结构设计

　　在车间重型工件转运、港口散货吊装、冶金车间熔融金属吊运这类需要大吨位载荷分配的作业场景里，单钩吊钩往往会因为载荷集中、吊点排布受限出现应力集中的问题，双钩式起重吊钩的结构设计，就是为了适配这类大吨位、需要对称载荷分布的吊装需求。从实际作业的受力逻辑来看，双钩结构可以将吊重均匀拆分到两个钩头，每个钩头承担一半的额定载荷，相比同吨位的单钩结构，整体的受力截面分布更合理，能有效降低钩身的最大应力值，减少吊钩在长期交变载荷下出现疲劳裂纹的风险。

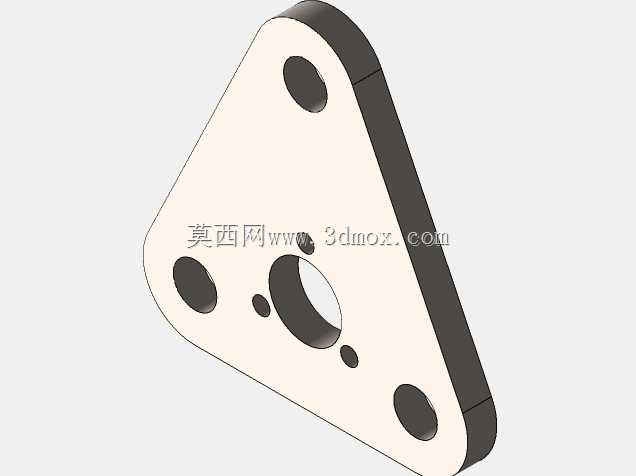

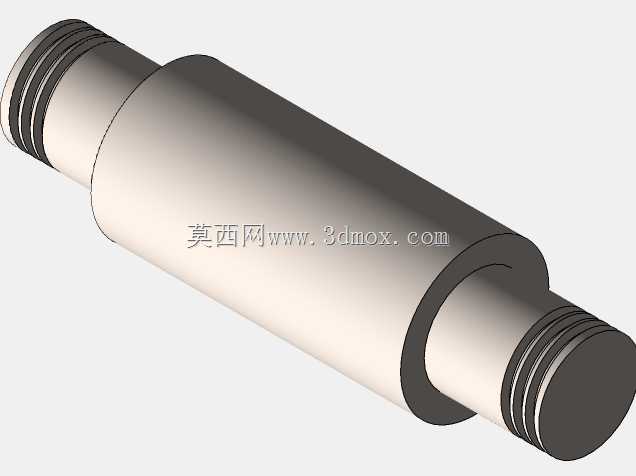

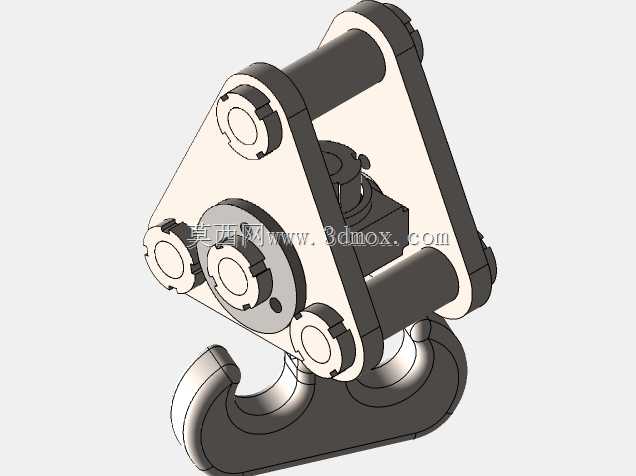

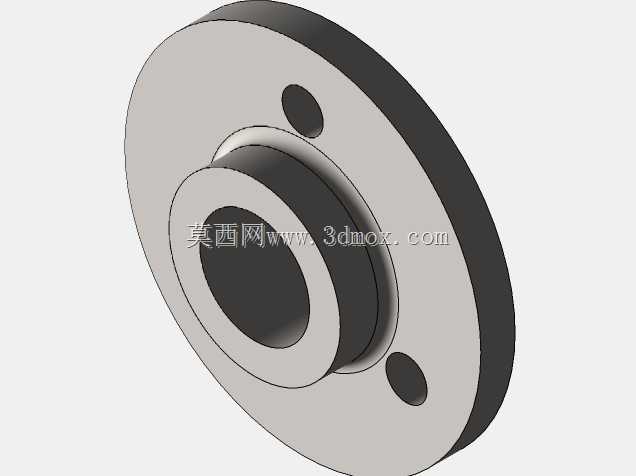

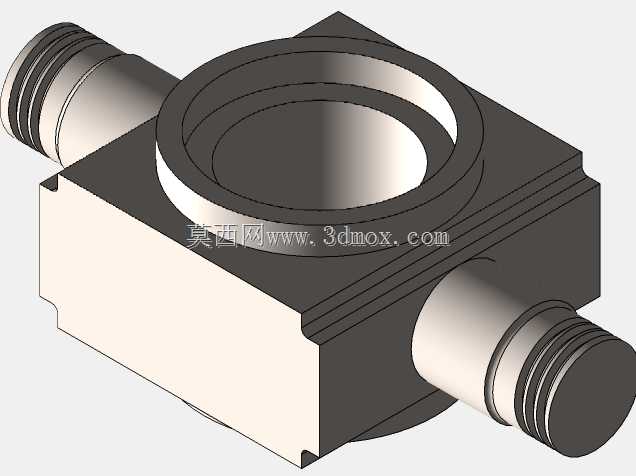

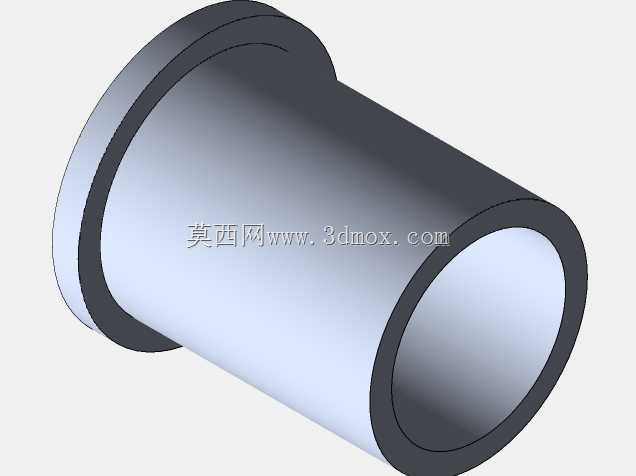

　　这套吊钩总成的上部采用铰接式吊耳连接结构，顶部的横向销轴可以直接和起重设备的动滑轮组挂架配合安装，铰接间隙控制在合理范围，既保证吊装过程中吊钩可以随吊重的重心小幅自适应偏转，又不会因为间隙过大出现吊装过程的横向窜动。上部的连接支架采用双侧板夹持式结构，两块对称布置的侧板将钩身的上部旋转轴完全包裹，配合中部的推力轴承结构，吊钩可以在承载状态下实现360度水平旋转，方便作业人员调整吊重的朝向，不需要反复挪动起重小车的位置，在狭窄的车间作业场景里能大幅提升吊装对位的效率。

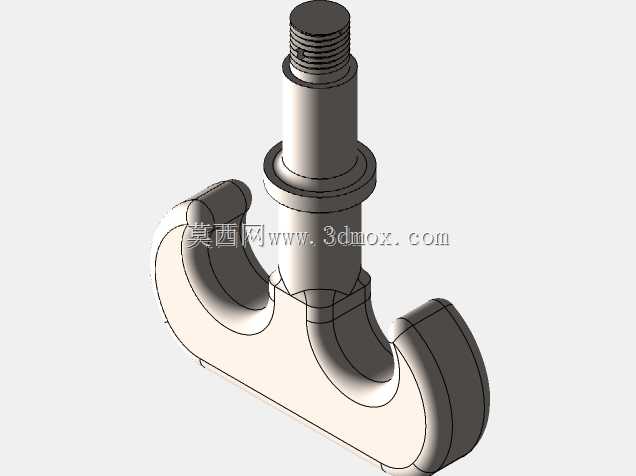

　　钩身部分的设计完全遵循起重吊具的受力规范，两个钩头的开口尺寸按照对应吨位的卸扣、吊装带宽度预留了足够的操作空间，钩尖部分做了向上的防脱翘曲结构，即使吊装过程中吊索出现小幅晃动，也不会轻易从钩头脱出。钩身的截面采用渐变式的梯形截面，从钩颈位置到钩尖位置，截面尺寸随受力弯矩的变化逐步调整，在钩身弯矩最大的钩颈位置做了圆弧过渡处理，避免直角截面带来的应力集中问题。从安装边界来看，上部连接销轴的直径和伸出长度适配市面上主流的10-16吨级起重机动滑轮组挂架尺寸，不需要额外加工转接板就可以直接替换原有吊钩，整体的闭合高度控制在常规起重设备的吊钩行程预留范围内，不会因为吊钩本身高度过大影响设备的有效起升高度。

　　在实际选型适配的时候，需要注意这套双钩结构的额定载荷匹配逻辑，两个钩头同时承载时的总额定载荷为设计上限，禁止单钩单独承载超过单钩额定载荷的重物，避免单侧受力过大导致钩身侧弯变形。中部的旋转轴承位置预留了润滑注油通道，日常维护时可以定期注入锂基润滑脂，保证旋转动作顺畅，避免轴承锈蚀卡滞。钩身的所有受力棱边都做了圆角打磨处理，不会切割吊装带或者钢丝绳的外层防护层，延长吊索具的使用寿命。对比常见的单钩结构，这套双钩吊钩在吊运长形工件、对称分布的重型部件时，吊索可以分别挂在两个钩头上，避免吊索之间的夹角过大带来的额外分力，吊装过程的稳定性更好，能有效减少吊重的晃动幅度，降低作业过程中的安全风险。
