塔莫斯塔托拉米纳0°-120°16A温控传感部件

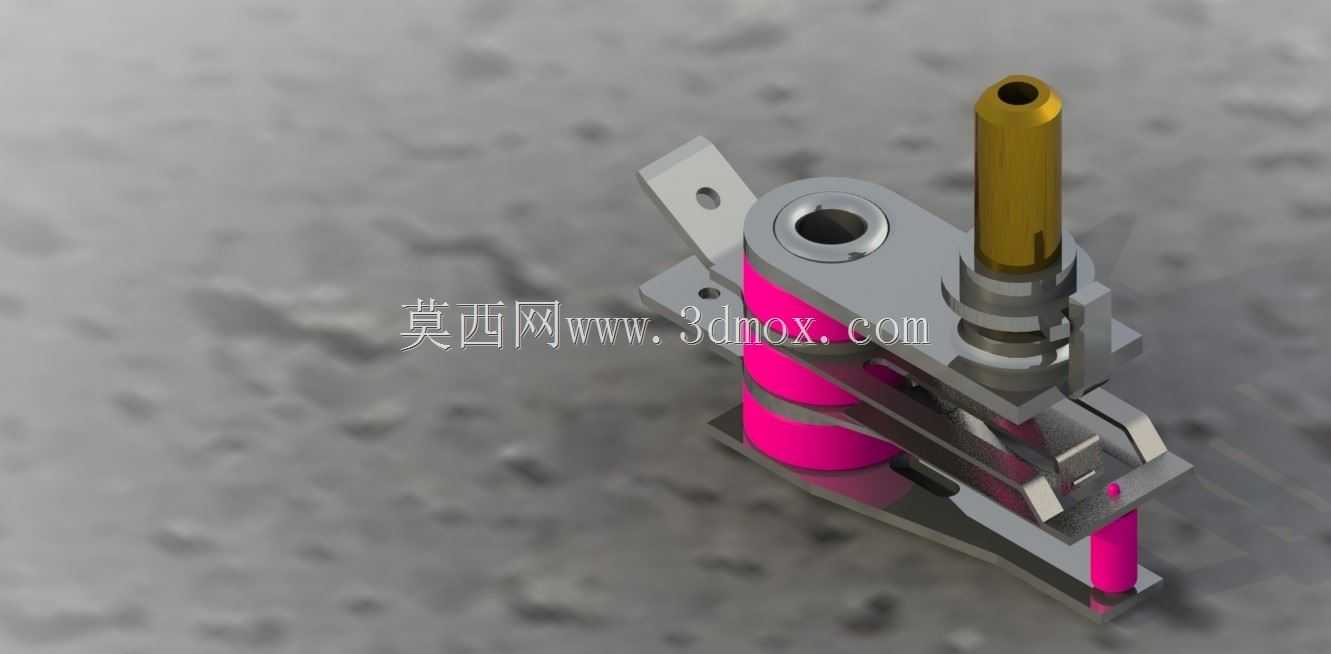

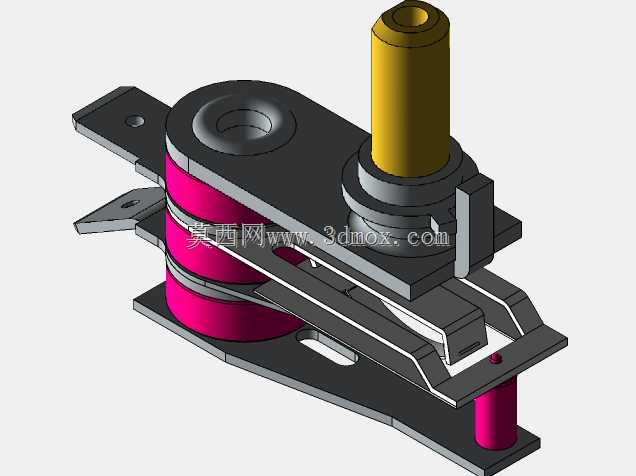

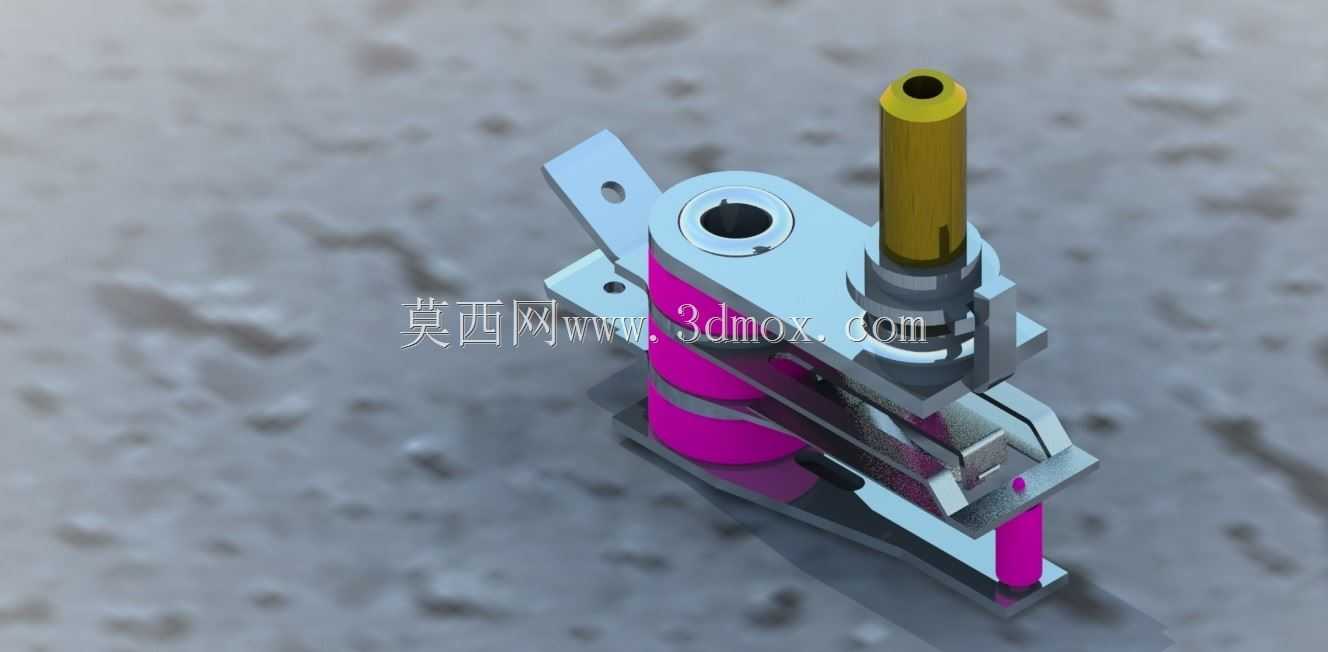

　　在民用采暖设备、小型工业温控回路、家电热管控系统这类需要精准通断温度区间控制的场景里，这类转角式温控传感部件是整套温控链路里直接执行温度触发动作的核心执行端，区别于电子式温感的信号输出逻辑，这类机械式温控结构不需要额外供电，依靠感温组件的形变位移直接驱动触点通断，在强电磁干扰、供电稳定性差的工况下可靠性反而更突出。从结构设计逻辑来看，整个部件的动作传递路径做了非常紧凑的叠层布局，底部的感温驱动组件采用叠片式结构，将感温材料受热产生的线性位移通过中部的杠杆拨片结构放大，传递到上部的转轴调节端，转轴的转动角度对应0°到120°的调节区间，对应16A额定载流能力下的不同温度触发阈值，用户转动顶部的黄铜色调节轴，就能改变内部触点的预紧压力，

　　从而调整动作的触发温度点。安装边界上，部件侧边伸出的两个带孔安装支耳是核心定位结构，两个安装孔的中心距做了标准化适配，能直接匹配市面主流温控面板、设备壳体的预留安装位，不需要额外做转接支架，支耳的厚度控制在1.2mm，安装时采用M3规格的螺钉就能完成固定，拧紧扭矩控制在0.8N·m即可，避免支耳受力变形影响内部动作机构的同轴度。上部伸出的调节轴直径做了统一的适配尺寸，能直接套接常规的温控旋钮，轴上的扁位结构能避免旋钮安装后出现打滑空转的问题，轴的伸出长度刚好匹配常规面板的厚度，旋钮安装后不会出现下陷或者突出过多的问题。从功能特性上看，整个部件的动作行程做了精准的公差控制，转轴每转动1°对应的温度触发值偏差控制在±1℃以内，

　　能满足采暖、加热类设备对温控精度的要求，内部的触点采用银合金材质，在16A的阻性负载下能满足上万次的通断寿命，不会出现触点烧蚀粘连的问题。设计过程中特意将强电触点部分和感温驱动部分做了物理隔离，叠层的紫色绝缘衬套将带电部分和金属安装支架完全隔开，避免安装后出现壳体带电的安全隐患，中部的杠杆传动结构采用不锈钢冲压件，长期在高温环境下工作不会出现形变疲劳，保证动作参数的长期稳定性。实际选型适配的时候，需要注意这个部件的调节轴转动方向和温度升降的对应关系，0°位置对应最低触发温度，120°位置对应最高触发温度，安装时要和面板上的温度标识对应，避免出现调节方向反向的问题；接线端的插片尺寸采用6.3mm的标准规格，

　　能直接适配常规的冷压接线端子，不需要额外做接线端的转接，接线时要注意导线的载流能力要匹配16A的额定电流，避免导线过载发热影响部件的正常工作。整个部件的外形轮廓做了最小化的紧凑设计，整体占用的安装空间非常小，能嵌入到狭小的设备腔体内部，不会和周边的其他电气元件产生结构干涉，底部的感温端突出长度刚好能贴附到被控温的热源表面，保证感温的响应速度，不会因为感温端距离热源过远导致温度检测滞后，出现控温超调的问题。在做三维建模还原的时候，要重点关注内部杠杆结构的转动副间隙，整个传动链的间隙控制在0.1mm以内，才能保证动作传递的精准性，如果间隙过大，会导致温度调节的死区变大，控温精度下降；安装支耳的平面度也要做严格的公差约束，安装后如果支耳翘曲，会导致内部的机构壳体出现形变，卡滞转轴的转动，导致调节失效。这类机械式温控部件虽然结构看起来不复杂，但是每个尺寸链的公差配合都会直接影响最终的控温效果，建模时需要把每个配合面的公差、动作行程的对应关系都还原到位，才能用于实际的结构适配和工况模拟。
