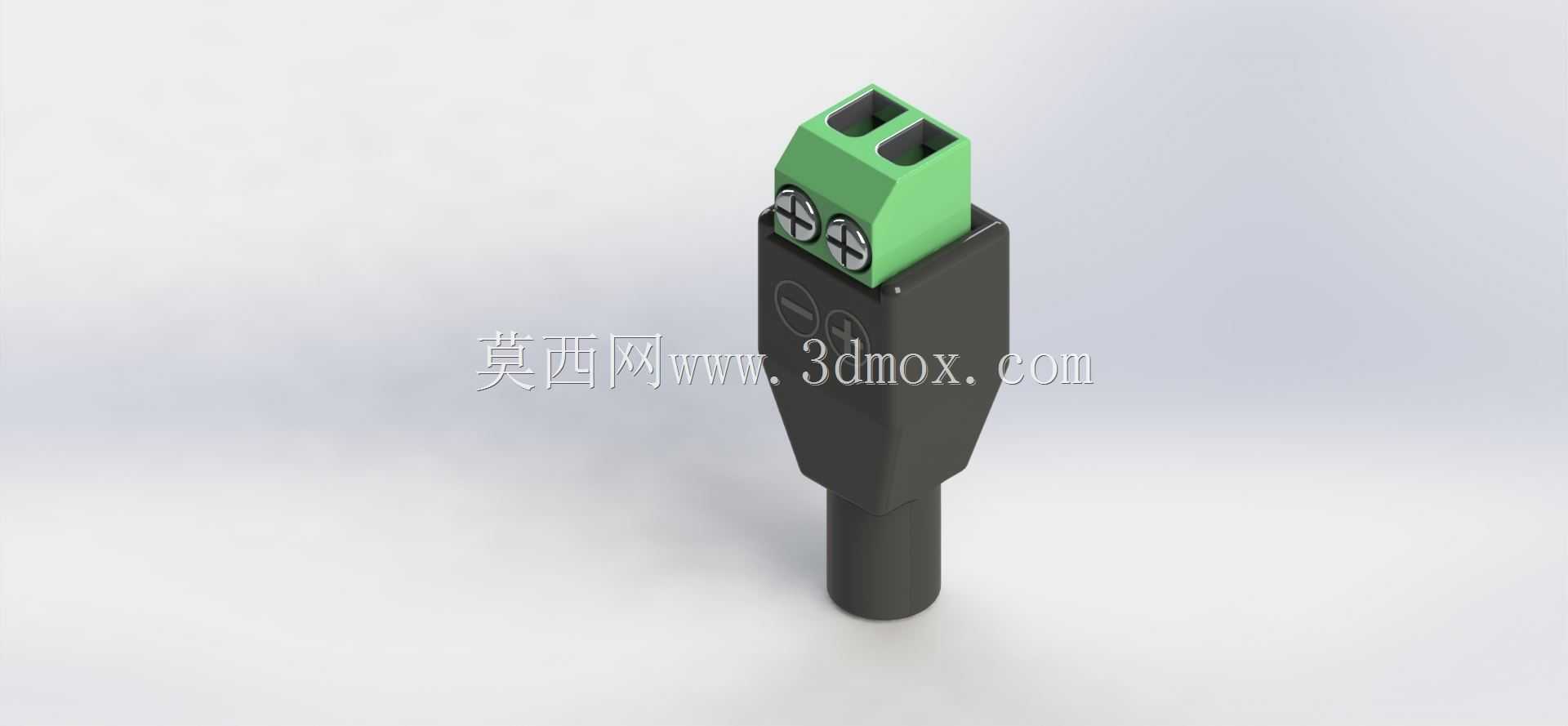

在工业电气柜布线、传感器信号接驳、小型工控模块接线的现场场景里,这类双螺钉锁紧的母角连接器是解决小线径导线快速对接、避免接线端松脱的常用部件,日常在设备调试、产线改造的作业中,经常会遇到传感器出线端需要和控制柜端子排做过渡连接的需求,普通的裸端子压接后容易受设备振动影响出现松脱、接触不良的问题,这类带绝缘外壳的母角接头刚好能填补这类应用的空缺。从结构设计来看,这款接头采用分体式绝缘外壳设计,上部的绿色压线端设置两个十字螺钉锁紧位,对应双路导线的接入需求,螺钉的压紧端面做了防滑压纹处理,锁紧0.2-1.5平方毫米的多股铜芯线时,能直接压合在导线线芯上,不需要额外压接冷压端子,现场接线时可以省去端子压接的工序,提升布线效率。下部的黑色绝缘主体做了锥度过渡设计,尾部的出线口做了圆弧收边,导线穿入后不会被外壳锐边割破绝缘层,外壳的合模位置做了卡扣定位结构,装配时不需要额外打胶或者用螺丝固定,上下壳对准后按压即可扣合到位,内部的金属导电件采用铜质镀镍处理,既保证导电性能,也能在常规工业环境下避免氧化生锈,降低接触电阻过大带来的信号衰减或者发热问题。实际选型使用时需要注意安装边界,这款接头的整体宽度在12毫米左右,压线端的高度为15毫米,主体下部的握持段直径为10毫米,尾部出线口适配外径3-5毫米的导线护套,在密集布线的端子排区域使用时,相邻两个接头的安装间距需要预留至少15毫米的空间,避免螺钉锁紧操作时互相干涉。设计这类三维模型的时候,
首先要确认内部导电件的行程位置,保证螺钉锁紧到最下位置时,不会顶穿下部的绝缘外壳,同时要给导线的穿入预留足够的空间,线芯插入的深度要达到8毫米以上,才能保证锁紧后导线的抗拉扯能力满足工业现场的使用要求,通常这类接头需要承受50N以上的轴向拉力不松脱,建模时需要验证压线螺钉的行程和线芯容纳腔的尺寸匹配度。外壳的绝缘材质通常选用PA66尼龙材料,建模时要考虑材料的成型收缩率,外壳的壁厚控制在1.2-1.5毫米之间,既保证足够的结构强度,也避免注塑成型时出现缩痕、缺料的问题,上部绿色端和下部黑色端的卡扣配合量要控制在0.3-0.5毫米,配合量太小容易受外力脱开,配合量太大则会导致装配难度提升,现场接线时无法快速拆装。
在传感器配套使用的场景中,这类接头通常用来接驳光电开关、接近开关的出线端,把传感器引出的两根信号线通过接头转接后接入控制柜的IO端子,相比直接把线芯拧在端子上的做法,带绝缘外壳的接头可以避免相邻导线的铜丝外露造成短路,尤其是在设备内部走线空间紧凑、导线排布密集的区域,全绝缘的外壳能大幅降低接线故障的概率。另外接头的上端接线面做了轻微的内凹设计,两个螺钉孔的位置做了定位凸台,接线时螺丝刀可以顺着凸台的导向对准螺钉槽,不会因为操作空间狭小出现螺丝刀打滑划伤外壳或者相邻导线的问题,尾部的出线位置做了防拉脱的卡位结构,导线穿入后如果在外部受到拉扯,拉力会作用在导线的外护套上,不会直接传递到内部的线芯压接位置,避免长期拉扯导致线芯断裂。

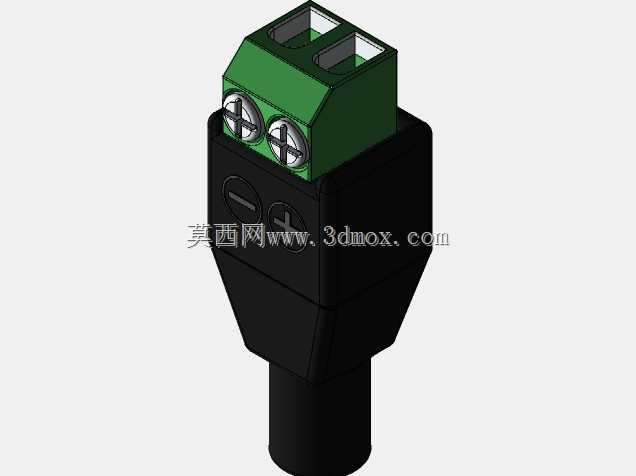

建模过程中还要注意螺钉头部的高度不能超出绿色接线端的上平面,否则多个接头并排安装时,突出的螺钉头会和相邻的接头产生干涉,导致无法紧密排布,绿色接线端的两个插孔做了倒角导向,对应的公端插头插入时可以顺着倒角滑入,不需要精确对准就能完成插接,适合现场盲操作的使用场景。这类接头的绝缘耐压等级可以达到AC500V,额定导通电流为10A,完全满足常规传感器信号传输、小型低压电气部件的供电连接需求,在自动化设备的分布式IO模块接线、小型电磁阀的电源线接驳场景中也能适配使用,建模时还原的细节包括外壳表面的防滑纹理、螺钉头部的十字槽细节、内部导电件的弹片结构,这些细节在做设备布线的三维仿真时,可以直接用来检查布线的干涉情况,提前预判现场安装时可能出现的空间不足问题,减少实际装配时的改造成本。
