带固定座手动快速夹钳结构设计

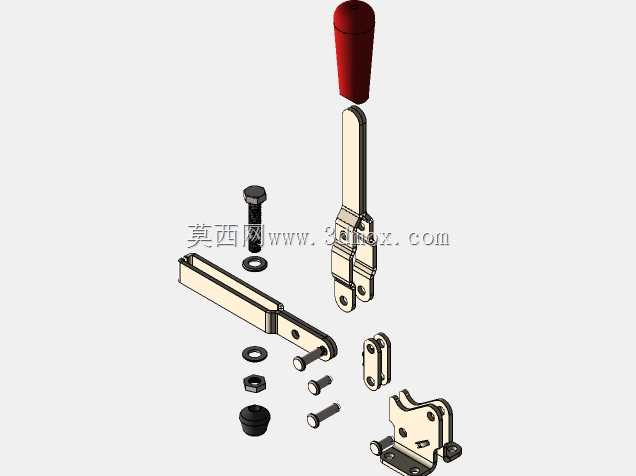

　　这款手动夹紧构件在工装夹具领域应用十分广泛，不管是小型焊接工装的工件定位、木质工件胶合时的压合固定，还是电子装配工位的电路板夹持、检具上的样件固定，都能看到这类结构的身影。它依靠肘节机构的死点锁止特性实现夹紧，不需要持续施加外力就能保持稳定的夹持力，操作时只需要扳动红色手柄到闭合位置，机构跨过力臂死点后就会自动锁死，不会因为加工过程中的振动出现松脱，反向扳动手柄即可快速松开，单步操作就能完成装夹与拆卸，相比螺栓压紧的方式能节省大量装夹辅助时间，非常适合高频次重复装夹的工位使用。从结构组成来看，整套构件包含操作手柄、主夹臂、固定底座、连接连杆、锁紧销轴、配套紧固件与缓冲压头几个部分，所有铰接位置都采用销轴配合，

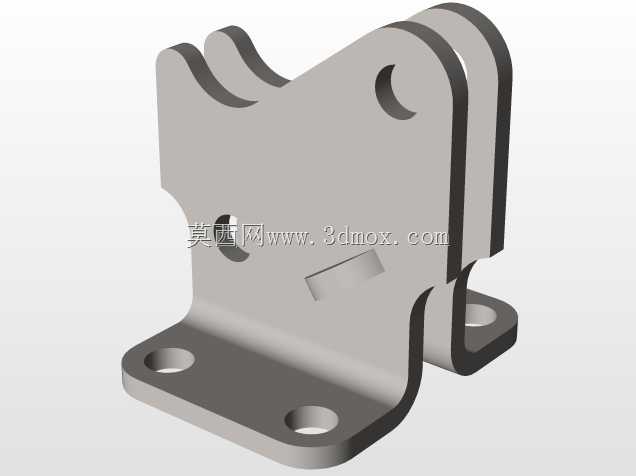

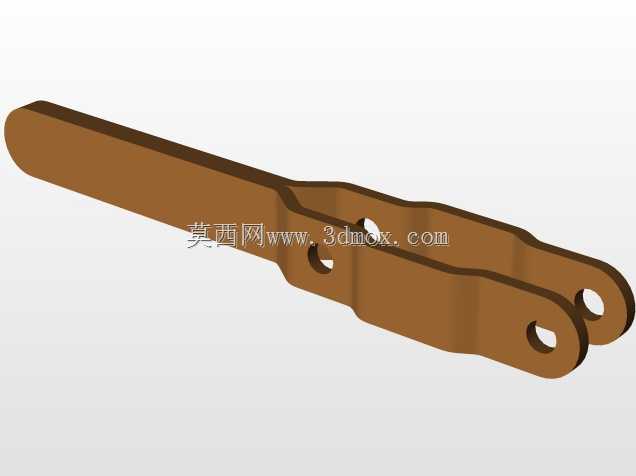

　　转动副的间隙经过合理控制，既保证扳动时没有卡滞感，又不会因为间隙过大导致夹紧位置偏移。底座上预留了两个沉头安装孔，可以直接通过螺栓固定在工装基板或者工作台面上，安装时需要保证夹臂的运动轨迹与被夹紧工件的施压面垂直，避免夹紧时出现侧向分力导致工件移位。主夹臂的长度决定了最大开口行程，这套结构的夹臂在完全打开状态下，压头距离底座安装面的垂直高度足够容纳常规厚度的工件，闭合后压头的施压点正好落在底座的支撑范围内，不会出现悬臂受力导致的夹臂变形。压头位置采用了带缓冲的橡胶端头，夹紧时不会刮伤工件表面，同时能补偿一定的工件厚度公差，即使被夹工件的表面存在少量不平度，也能保证足够的接触面积，让夹紧力均匀分布。设计这类夹紧机构时，

　　首先要核算肘节机构的力臂比，保证操作手柄的扳动力在普通人手部施力的舒适区间内，同时输出足够的夹紧力，避免夹紧力不足导致工件窜动，或是力臂比过大导致操作费力。其次要考虑各铰接点的耐磨性能，销轴与连杆孔的配合要选择合适的公差带，长期反复扳动后不会因为磨损出现过大间隙，影响夹紧精度。另外手柄的握持部分采用了红色的绝缘握套，不仅能提升操作时的摩擦力，避免手滑，在工装排布密集的工位上，醒目的红色也能让操作人员快速识别夹钳的操作位置，减少误操作的可能。安装边界方面，这套夹钳的底座轮廓尺寸紧凑，不会占用过多的工装安装空间，夹臂在开合过程中的运动轨迹没有多余的外伸结构，不会和周边的其他工装部件产生干涉，排布多个夹钳协同夹紧大型工件时，

　　相邻夹钳之间的最小间距只需要预留出手指扳动手柄的操作空间即可，不需要额外留出过多的避让距离。在实际使用场景中，这类夹钳常和定位销、支撑块配合使用，先通过定位销确定工件的准确位置，再扳动夹钳完成压紧，整个装夹过程不需要额外的工具，操作人员单手就能完成操作，在批量生产的流水线上，能大幅降低操作人员的劳动强度，提升工位的作业效率。针对不同的使用场景，还可以通过更换不同长度的夹臂、调整压头的伸出长度来适配不同厚度的工件，不过调整时要注意保证机构锁止时，肘节的连杆位置刚好跨过死点，不能在死点临界位置使用，否则受到振动时容易出现意外松脱的情况。整套结构的所有零部件都采用常规的机械加工工艺就能生产，没有复杂的曲面或者特殊工艺要求，连杆、夹臂、底座这些受力部件采用普通碳钢材质即可满足强度要求，销轴部分可以适当做淬火处理提升耐磨性能，整体制造成本较低，维护也十分方便，铰接位置定期添加少量润滑脂就能保证长期顺畅使用，出现易损件磨损时只需要更换对应的销轴或者压头就能继续使用，不需要整体更换整套夹钳。
