工业用防滑带式滚筒输送设备结构

　　这类带防滑面层的滚筒支撑输送结构，在轻工包装、五金零部件加工、电商仓储分拣、食品外包装转运等场景中应用十分广泛，区别于纯滚筒输送的硬接触特性，防滑皮带面层可以避免表面光滑、易刮花的工件在输送过程中出现磕碰划伤，同时也能承载更小尺寸的散件，不会出现小件卡入滚筒间隙的问题。从实际使用角度看，该设备主要承担工序间的物料转运功能，可衔接加工机床出料端、包装工位、分拣台、码垛工位等不同作业节点，替代人工搬运实现物料的水平连续输送，降低车间内的人工转运强度，同时匹配流水线的固定生产节拍，保障各工序间的物料流转效率。

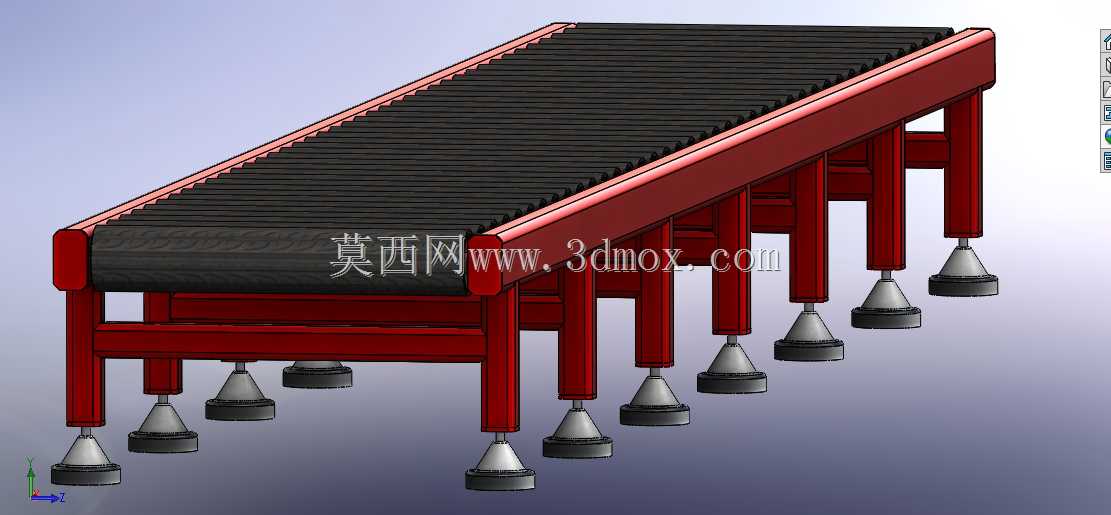

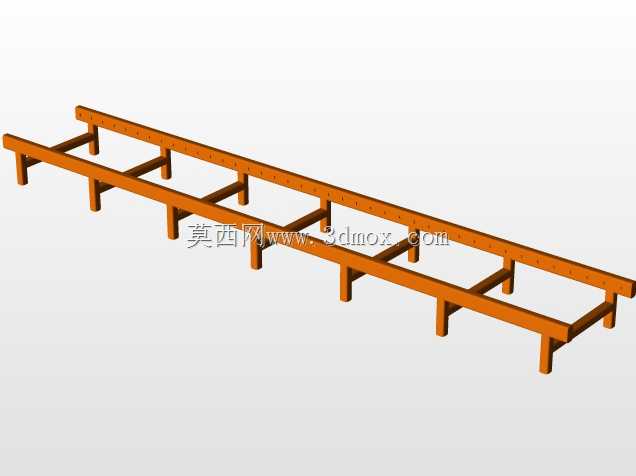

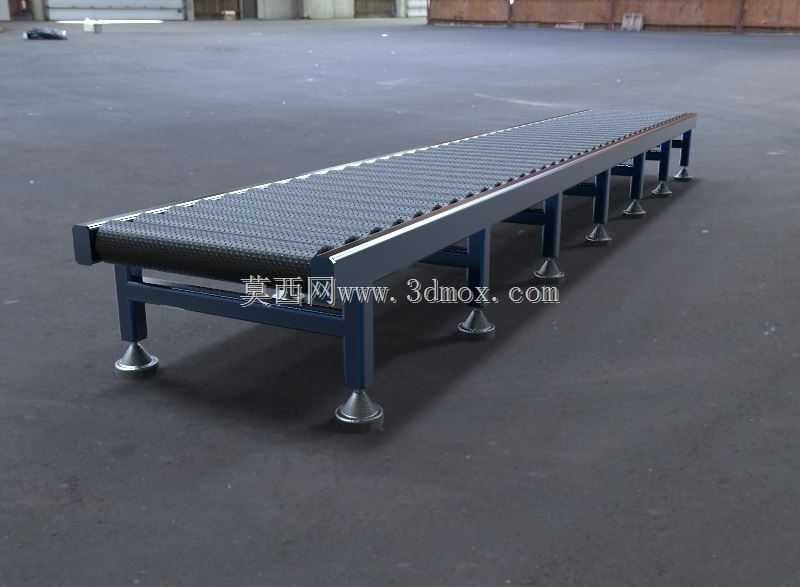

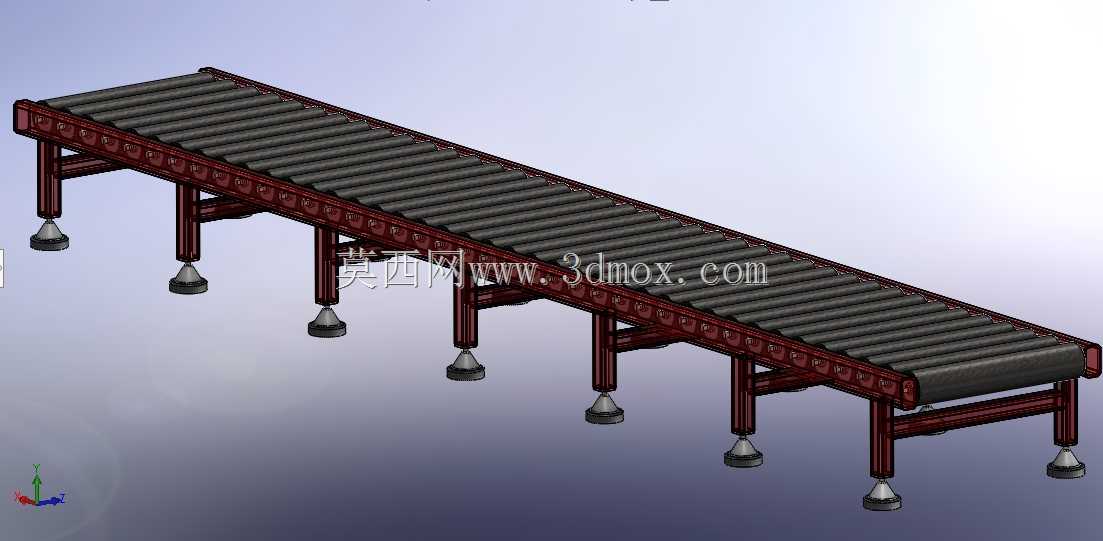

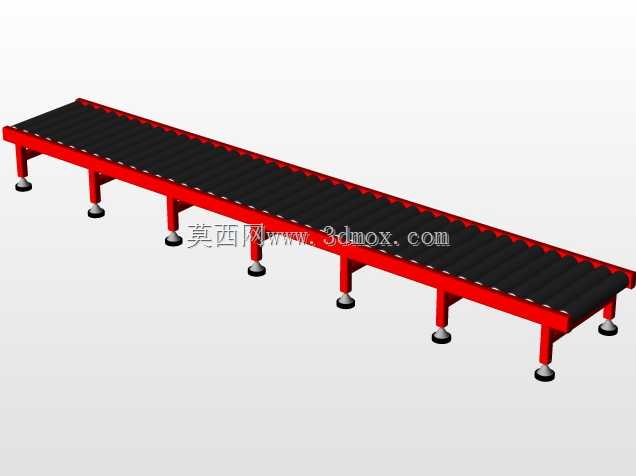

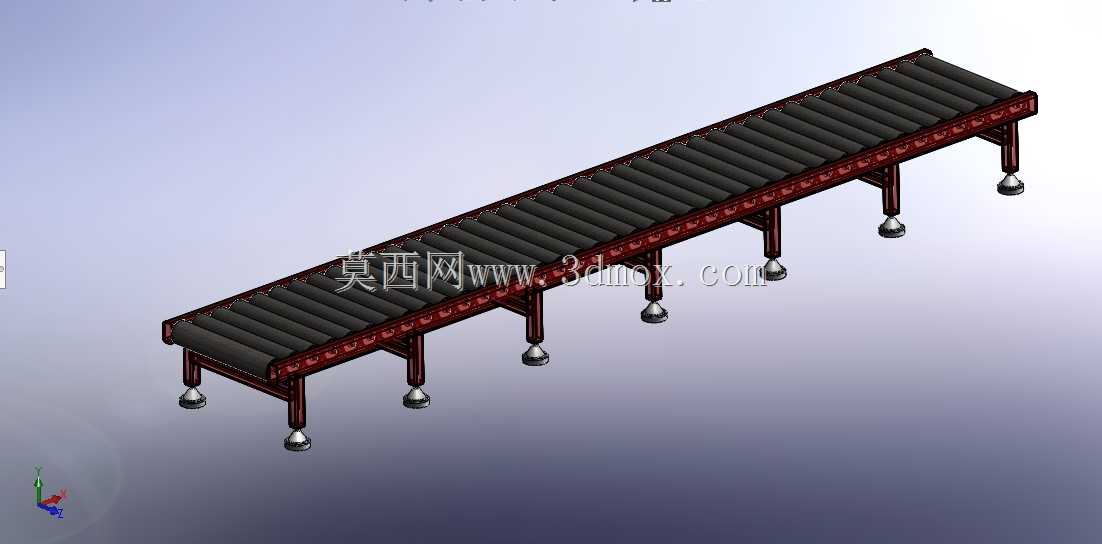

　　设计层面上，该结构采用了矩形钢管焊接作为主框架，框架两侧设置连续的皮带承托边梁，下方等距布置支撑腿，支撑腿底部配置可调脚杯，可适应车间地面存在的不平整问题，通过调节脚杯高度能够将整个输送面调整至水平状态，避免皮带运行时出现跑偏、物料侧滑的问题。支撑腿与主框架之间采用焊接加三角加强筋的连接形式，保障整体结构的刚性，即使承载一定重量的工件，框架也不会出现明显的下挠变形。输送面采用表面带菱形防滑纹的PVC或者橡胶皮带，皮带下方密布无动力滚筒作为承托结构，相比传统的板式承托，滚筒承托的运行阻力更小，能够降低驱动端的负载，减少皮带运行过程中的磨损，延长易损件的更换周期。

　　从安装边界来看，这类输送设备的长度可根据车间实际的工位间距进行模块化拼接，单段标准长度通常适配常规车间的柱距尺寸，宽度可根据输送工件的最大外形尺寸进行选型，常规的窄幅款可承载小型包装盒、小五金件，宽幅款可适配尺寸更大的周转箱、板材类工件。设备的安装高度通常匹配作业人员的操作工位高度，或者对接上下游设备的进出料高度，可调脚杯的调节行程一般可覆盖上下50mm的高度差，满足现场安装时的微调需求。设备两侧的框架边缘预留了安装附件的接口，可根据实际使用需求加装挡边、光电传感器安装支架、工位阻挡器、急停按钮盒等附属配件，适配不同的生产场景。

　　在功能特性上，该输送结构可根据需求配置定速或者调速驱动，定速款适配固定节拍的流水线作业，调速款可根据不同批次的生产节奏调整输送速度，满足柔性生产的需求。防滑皮带的表面摩擦力充足，即使输送带有一定坡度的短距离上下料场景，也能避免物料出现下滑移位的问题。整体结构采用简化设计，没有多余的复杂构件，日常维护仅需定期检查皮带张紧度、滚筒转动灵活性以及脚杯的固定状态即可，维护成本较低，适合中小加工车间、仓储场地的长期连续使用。设计过程中需要重点考虑主框架的挠度控制，当输送长度较长时，需要在支撑腿之间增加横向拉杆，提升整体框架的稳定性，避免设备运行过程中出现共振晃动；同时皮带的张紧机构设置在设备两端的辊筒处，可通过调节螺栓调整皮带张紧度，补偿皮带长期运行后出现的拉伸变形，保障皮带始终处于合适的张紧状态，减少打滑、跑偏问题的出现。
