曲柄活塞传动机构动力学分析结构

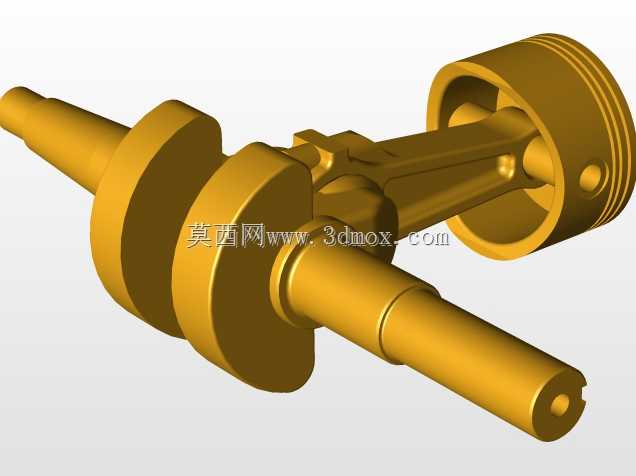

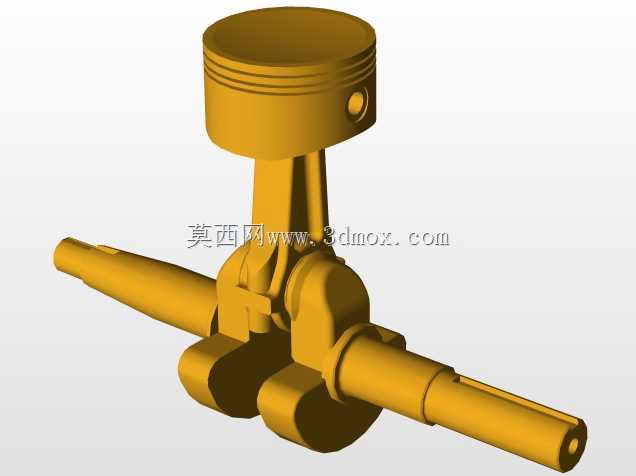

　　活塞在运动过程中拍击缸壁的力会明显增大，运行时的敲击噪声和缸套磨损速度都会上升，比值过大又会让整个传动单元的轴向尺寸变长，挤占设备其他部件的安装空间，所以设计时要在结构紧凑度和受力合理性之间找平衡，一般通用动力场景下这个比值会控制在3到4之间，兼顾两方面的需求。活塞部分的设计，要重点关注活塞销的安装位置，活塞销孔的中心要和活塞的轴线重合，避免活塞运动时出现偏磨，销孔和活塞销的配合间隙要控制在合理范围，间隙太小容易在热态下出现卡滞，间隙太大又会产生冲击载荷，加速销孔和销的磨损。活塞裙部的型线要做微变形设计，因为活塞在工作时受侧压力和热膨胀影响会产生形变，提前在建模时把裙部做成中凸变椭圆的型线，能保证热态下活塞和缸壁的接触均匀，这套曲柄活塞传动结构，是往复式动力设备核心的运动转换单元，日常在小型内燃机、往复泵、活塞式压缩机这类需要把直线往复运动和旋转运动互相转换的设备里随处可见，整个结构的运动逻辑直接决定了设备的动力输出平顺性、运行寿命以及振动噪声水平。做这套结构的三维设计时，最先要敲定的是曲轴的偏心距，也就是曲柄半径，这个参数直接和活塞的行程绑定，偏心距的两倍就是活塞从上止点到下止点的直线运动距离，设计时要结合目标设备的排量、输出扭矩需求来定，不能盲目照搬现有参数，比如给小型空压机用的结构，偏心距要匹配气缸容积，避免压缩比偏离设计值。然后是连杆的长度设计，连杆长度和曲柄半径的比值会直接影响活塞对气缸壁的侧压力大小，比值过小的话，

　　不会出现局部拉伤。曲轴部分的设计，要重点考虑平衡配重的布置，因为曲柄和连杆大头在旋转时会产生离心惯性力，活塞组件做往复运动时会产生往复惯性力，这些力如果不做平衡，会让整个设备运行时产生剧烈振动，所以在曲柄的对侧要设置平衡块，平衡块的质量和质心位置要经过计算，抵消大部分一阶惯性力，降低整机的振动水平。曲轴的主轴颈和曲柄销的过渡位置要做圆角处理，不能出现直角台阶，因为这个位置是应力集中的高发区，设备运行时交变载荷长期作用，直角过渡很容易出现疲劳裂纹，最终导致曲轴断裂，圆角的半径要结合轴颈的直径来定，一般不小于轴颈直径的二十分之一，同时圆角表面要做强化处理，提升疲劳强度。整个结构的安装边界方面，曲轴的两端主轴颈要和设备箱体的轴承座配合，

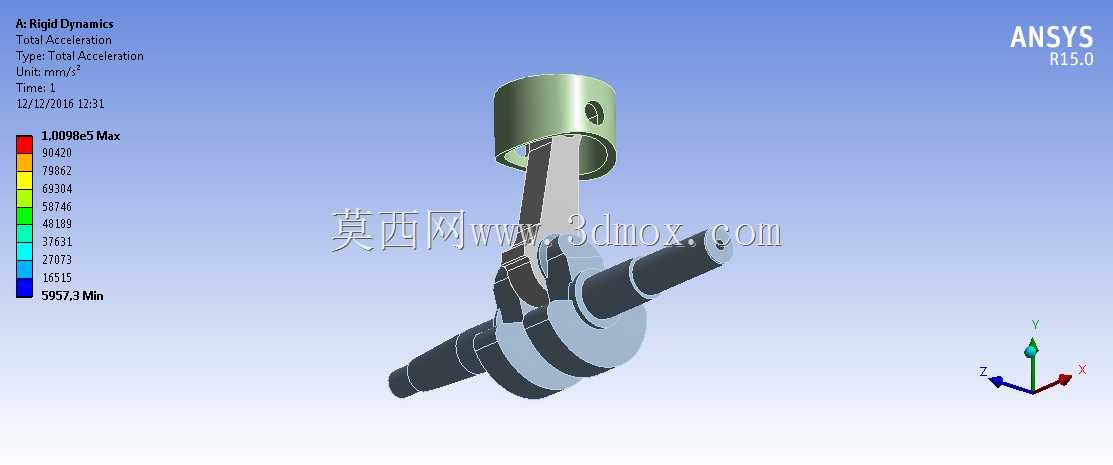

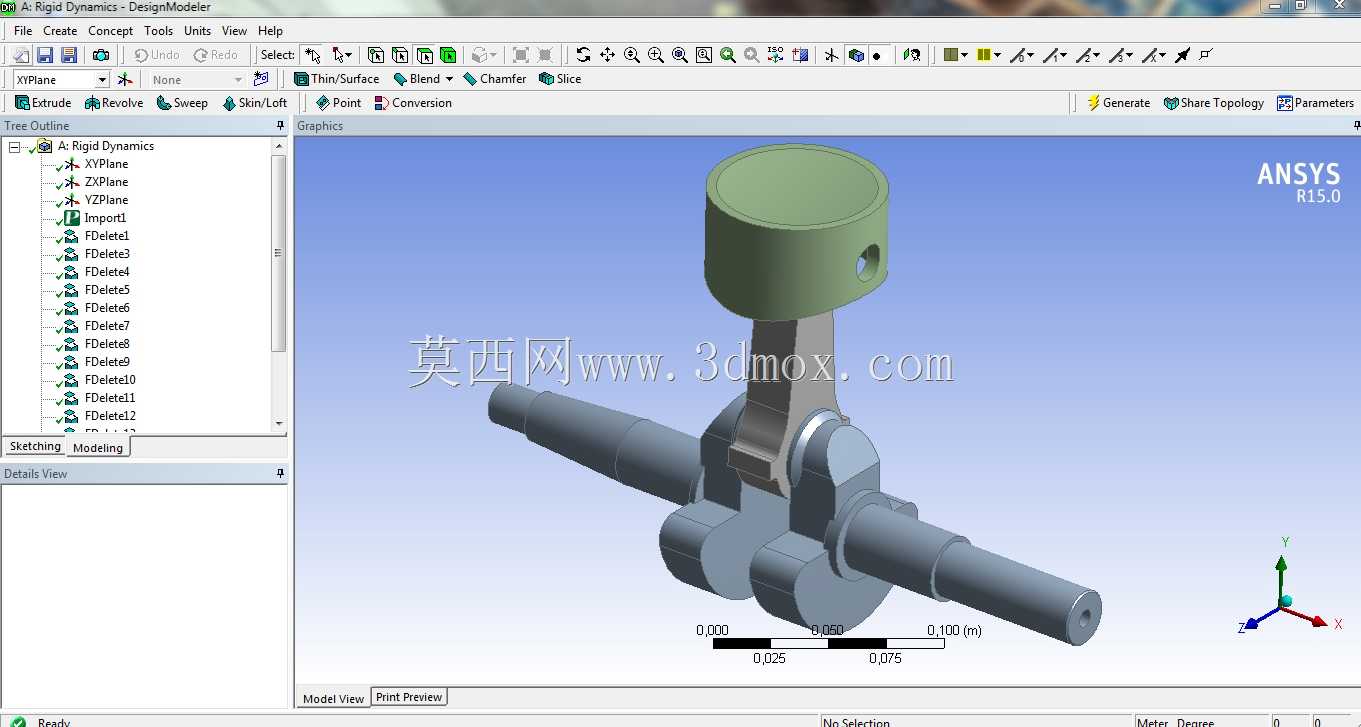

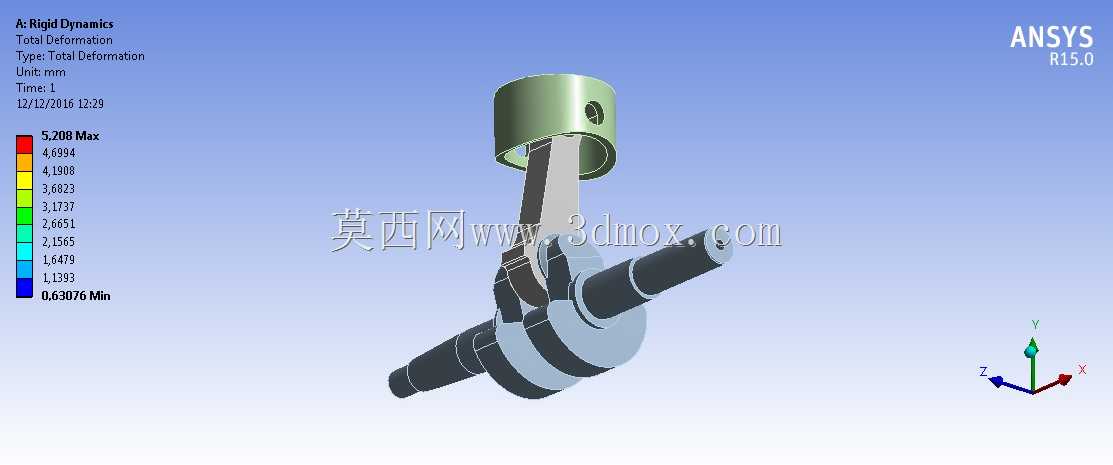

　　安装时要保证两个主轴颈的同轴度，同轴度超差的话会导致曲轴转动卡滞，轴承磨损加快；活塞部分要和气缸内壁配合，配合间隙要根据材质的热膨胀系数来定，比如铝合金活塞的热膨胀量比铸铁缸套大，间隙要适当放大，避免热态下活塞胀死在缸内；连杆大头和曲柄销的配合要保证转动灵活，同时轴向不能有过大的窜动量，避免连杆工作时出现偏摆。在做动力学分析的时候，要把各个部件的连接副设置准确，活塞和缸壁之间是移动副，连杆小头和活塞销之间是转动副，连杆大头和曲柄销之间是转动副，曲轴主轴颈和箱体之间是转动副，同时要给各个部件赋予正确的材料属性，比如曲轴用调质钢，连杆用锻钢，活塞用铝合金，这样计算出来的变形量、应力分布才和实际工况贴合。从分析结果来看，整个结构在运动到做功行程下止点位置时，连杆和曲柄销的连接位置应力值最高，这个位置也是实际使用中最容易出现疲劳失效的位置，设计时要重点强化这个区域的结构强度，比如加大曲柄销的直径，提升连杆大头的刚度。另外活塞在运动过程中的最大变形量出现在活塞裙部下端，这和实际工作中活塞受侧压力产生的形变规律一致，设计时可以在这个位置适当增加壁厚，或者优化加强筋的布置，控制变形量在允许范围内。这套结构的运动逻辑是，曲轴做连续旋转运动时，通过连杆带动活塞在气缸内做往复直线运动，反过来如果是给活塞施加直线驱动力，也能带动曲轴输出旋转扭矩，这种运动转换的特性让它成为往复式动力设备里无法替代的核心结构，不管是燃油发动机、活塞泵还是压缩机，

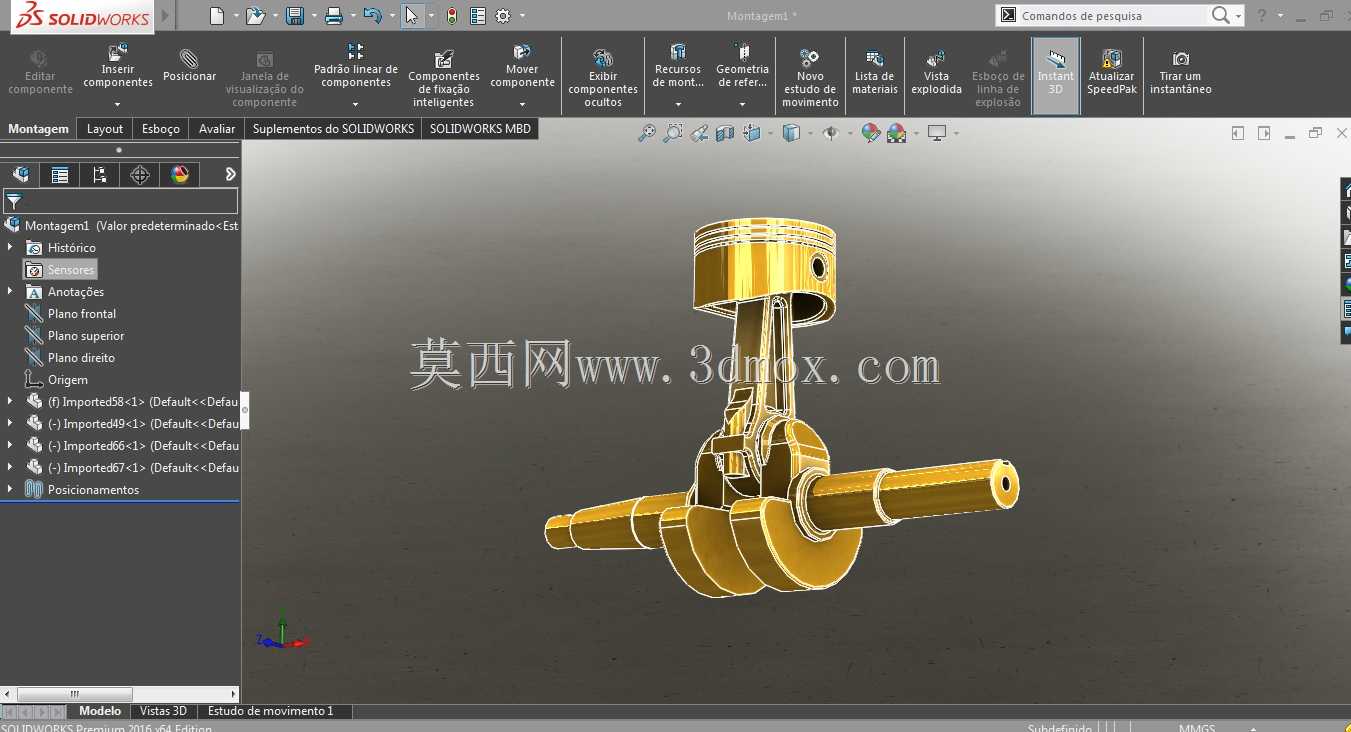

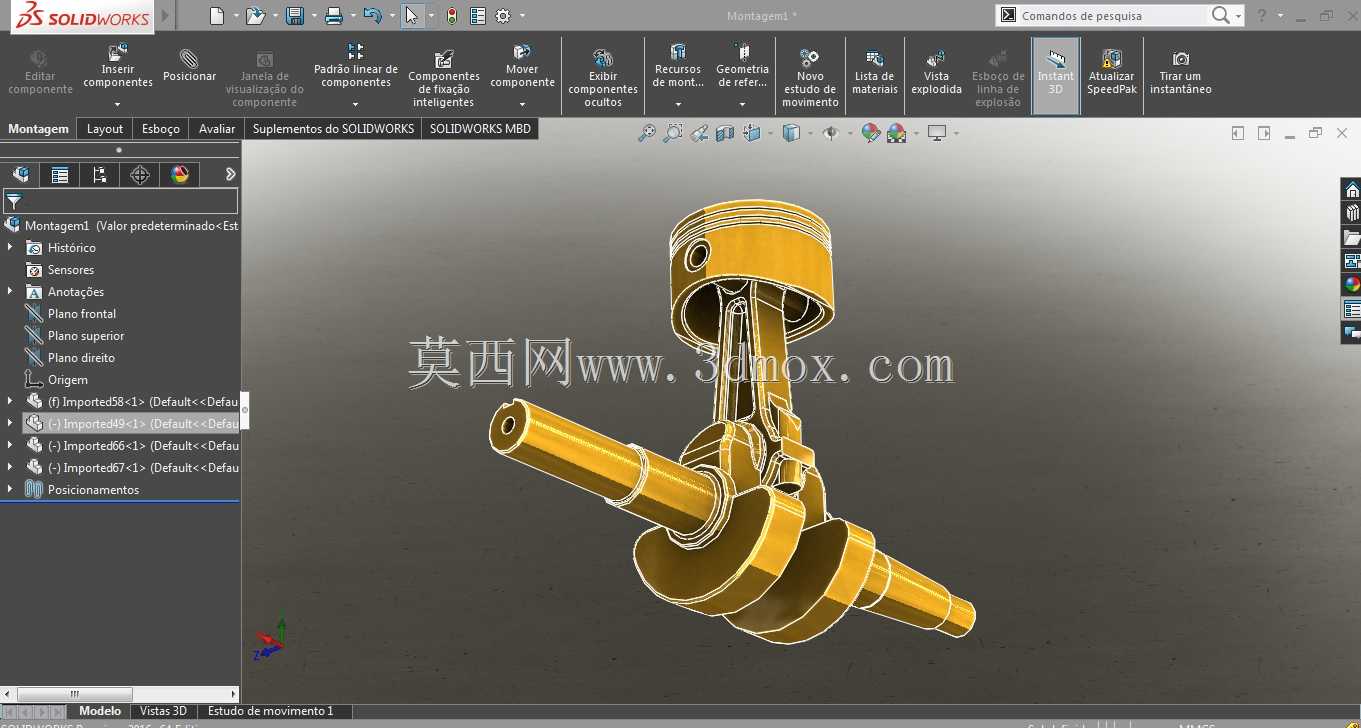

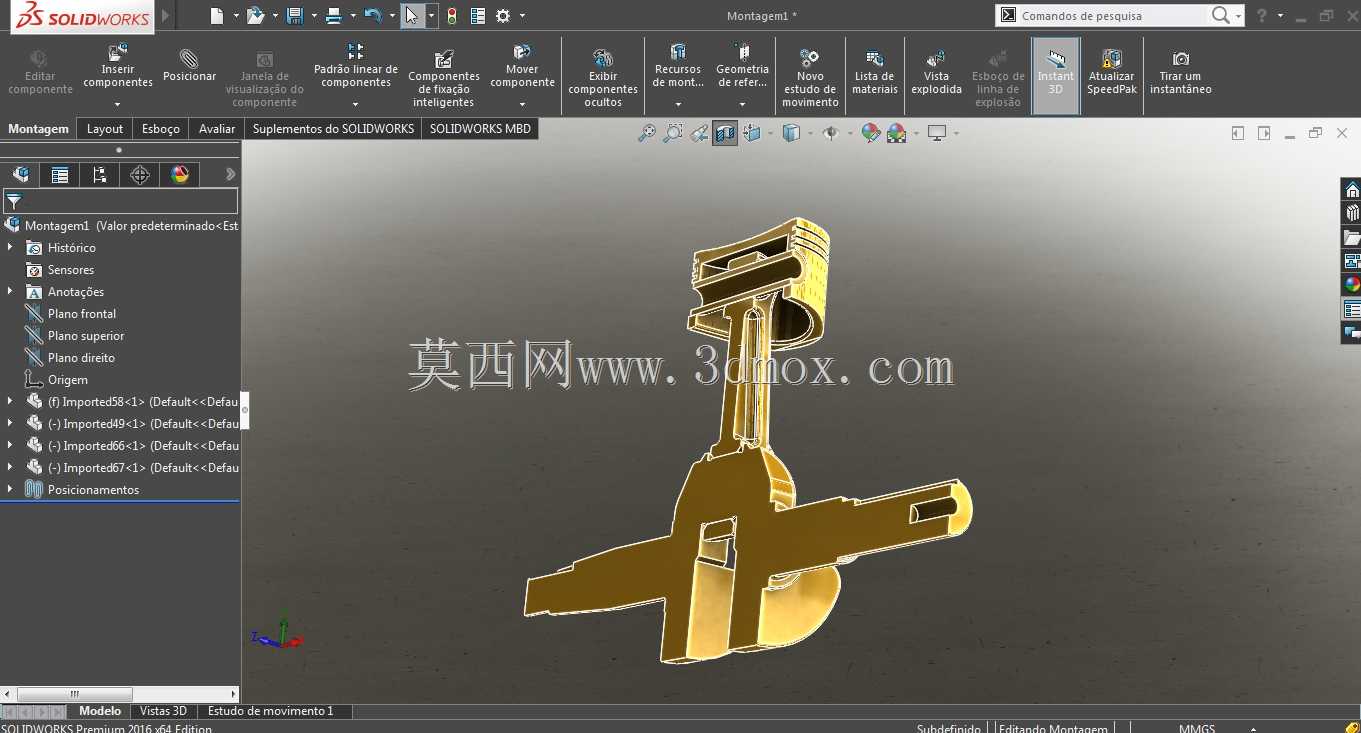

　　核心的传动逻辑都是基于这套曲柄连杆活塞的组合，只是根据不同的应用场景调整尺寸参数、材质和细节结构。比如给高压压缩机用的结构，活塞的密封环槽数量会更多，曲轴的轴颈直径会更大，来承受更高的气体压力带来的载荷；给小型通用汽油机用的结构，会尽量做轻量化设计，活塞用高硅铝合金，曲轴用球墨铸铁，降低运动部件的质量，减少惯性力，提升发动机的响应速度。在建模过程中，要特别注意各个运动部件之间的干涉检查，比如曲轴转动到上止点位置时，平衡块不能和箱体、连杆产生干涉，活塞运动到上止点时，活塞顶部不能和气缸盖、气门机构产生碰撞，这些干涉检查要在整个运动行程内逐段验证，不能只看某一个静态位置的装配关系，很多新手建模时容易忽略动态干涉，导致做出来的模型实际装配后无法正常转动。另外各个配合面的粗糙度要求也要在建模时考虑到，比如曲轴的轴颈表面、活塞的裙部表面、气缸内壁都是摩擦工作面，粗糙度要求较高，建模时不需要把微观的粗糙度建出来，但要在结构设计时预留后续加工的余量，保证加工后能达到设计要求的表面质量。
